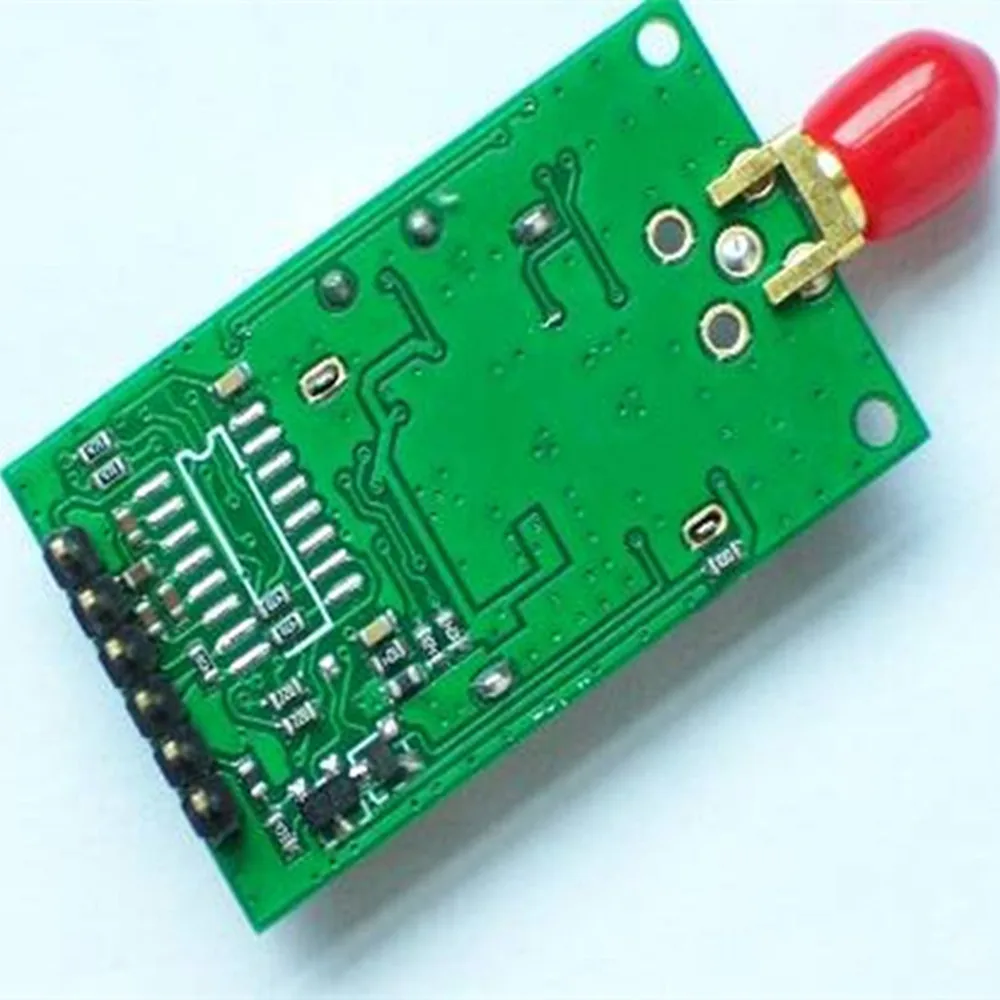

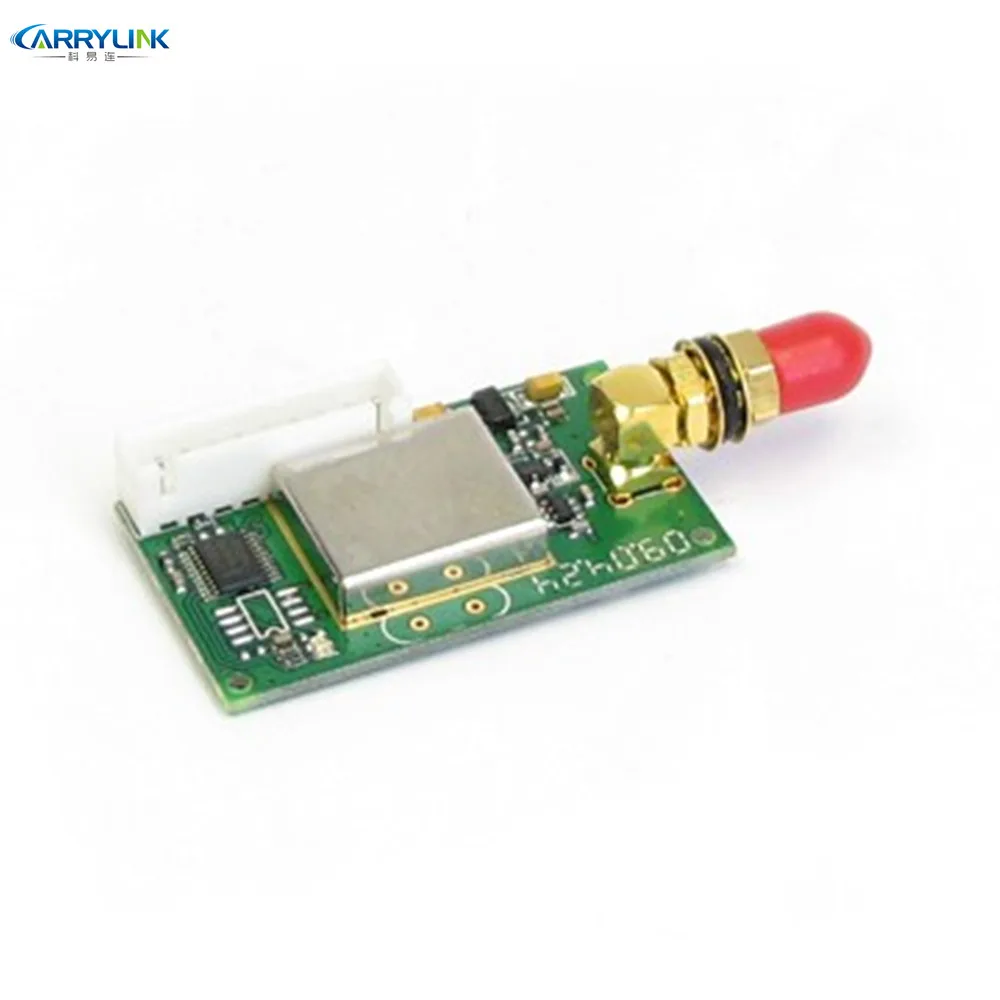

10 МВт до 100 RX TX 400 мГц-470 мГц УКВ модуль передатчика FSK данных RS232/ ttl/RS485 к

10 МВт до 100 RX TX 400 мГц-470 мГц УКВ модуль передатчика FSK данных RS232/ ttl/RS485 к

Таблица данных:

O Выходная мощность: 5 В DC (настройка)

O Мощность РЧ: ≤10mw (настроенный от 10 до 100 МВт)

O РЧ эффективная скорость: 1200/2400/4800/9600/19, 200бпс

O интерфейс бод: 1200/2400/4800/9600/19, 200бпс опционально

O Частотный диапазон: 433, 450, 470, 868, 915 или ISM другие

O интерфейс: Стандартный RS-232/RS-485/ttl

Режим связи: half-duplex

O, предлагая прозрачный интерфейс данных, он подходит для любых стандартных или нестандартных протоколов пользователей

O канал: 8 (по умолчанию), 16/32 (настроенный)

O прием тока: <20мА (ttl connect)

O Получайте чувствительность:-123dBm @ 1, 200bps);-118dBm @ 9, 600bps)

O, передающий ток: <40мА

O Ток сна: <20uA

Диапазон РЧ линии: 600 м (BER = 10-5 @ 9600bps)

1000 м (BER = 10-5 @ 1, 200bps)

Размер o: 47x26x10 мм (без антенного порта)

Определение Pin:

Контактный нет.

Имя сигнала

Функция

Уровень

Соединение с терминала

Примечания

1

GND

Заземление источника питания

Дорожный

2

Vcc

Мощность питания постоянного тока

5 В

3

RxD/ttl

Последовательный ввод данных в трансивер

Ttl

TxD

4

TxD/ttl

Передаваемые данные из трансивера

Ttl

RxD

5

SGND

Сигнала

6

(TXD)

A из RS-485 (TxD rs-RS-232)

(RxD)

7

B (RXD)

B из RS-485 (RxD rs-RS-232)

B (TxD)

8

Сна

Контроль сна (вход)

Ttl

Сна сигнала

Высокий уровень сна

9

Сброс

Сброс сигнала (вход)

Ttl

Отрицательный импульс сброса

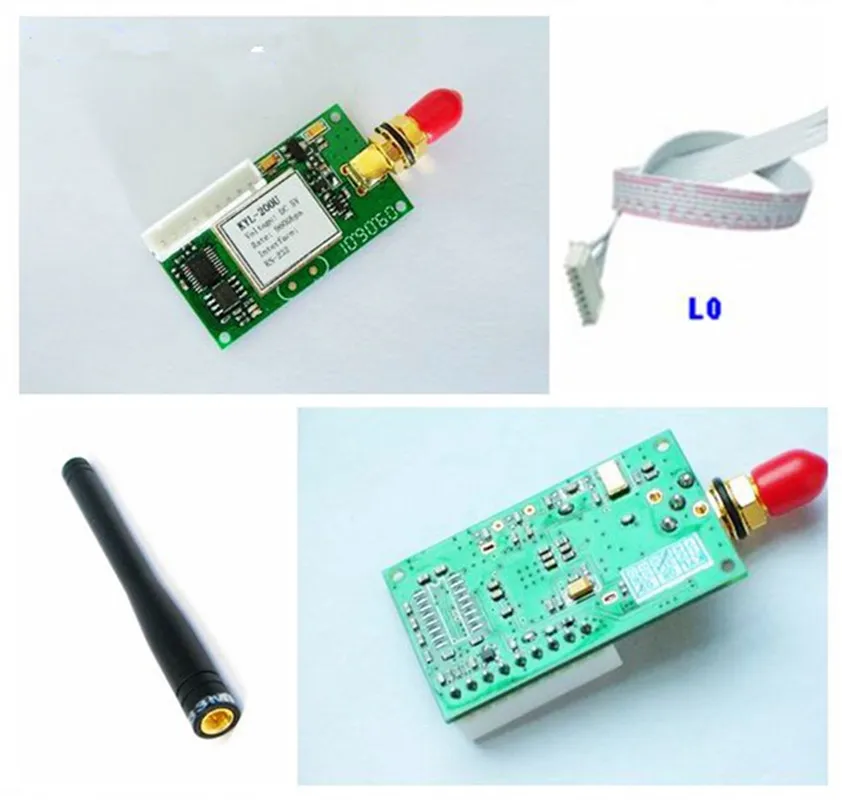

Стандартный посылка:

Применение:

Беспроводной светодио дный дисплей, беспроводная светодио дный вывеска, управление беспроводным освещением

Машина для беспроводной регистрации, машина для записи, машина для печати пальцев

Беспроводная сигнализация, беспроводная система безопасности, беспроводной сигнал тревоги

Беспроводной пожарной сигнализации

Беспроводной сканер штрихкодов

Беспроводной ЖК-монитор, беспроводной датчик мониторинга

Беспроводной POS-терминал, беспроводная накладка

Телеметрия нефти и газа, управление нефтяным полем

Контроллер уровня воды, детектор утечки воды

Датчик давления, датчик температуры,

Датчик беспроводной Windows, датчик беспроводной двери

Цифровой диктофон, цифровой индикатор веса, электронные весы

Очереди Управление Системы

Автоматическое чтение метра

Контроль давления в шинах, четырехколесная ориентация

Медицинская помощь, беспроводная медсестра, система вызова

Автоматизация дома, автоматизация дома, автоматизация зданий,

Система контроля доступа

Беспроводной пульт дистанционного управления

Беспроводной PTZ Управление

Беспроводная система полива, капельного полива

Интеллектуальная система движения

Примечание:

Когда вы покупаете это радио в первый раз, было бы гораздо лучше купить программный кабель, это может сэкономить много времени для вас при использовании этого радио-модема.

Кабель для программирования RS232 для интерфейса RS232

Кабель для программирования ttl для интерфейса ttl
