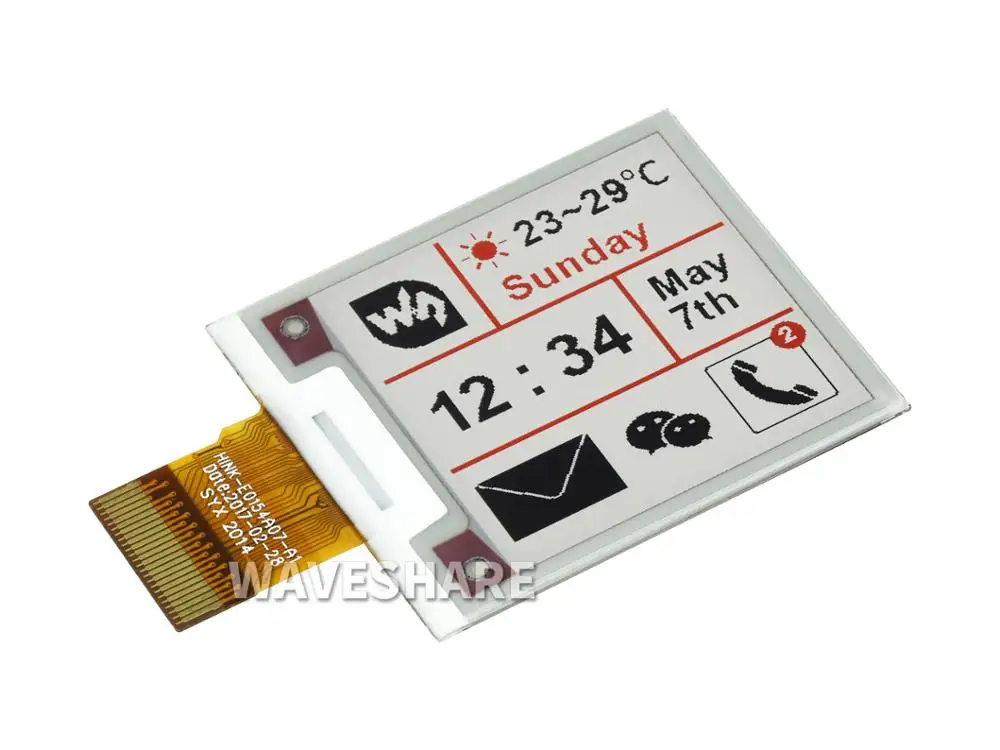

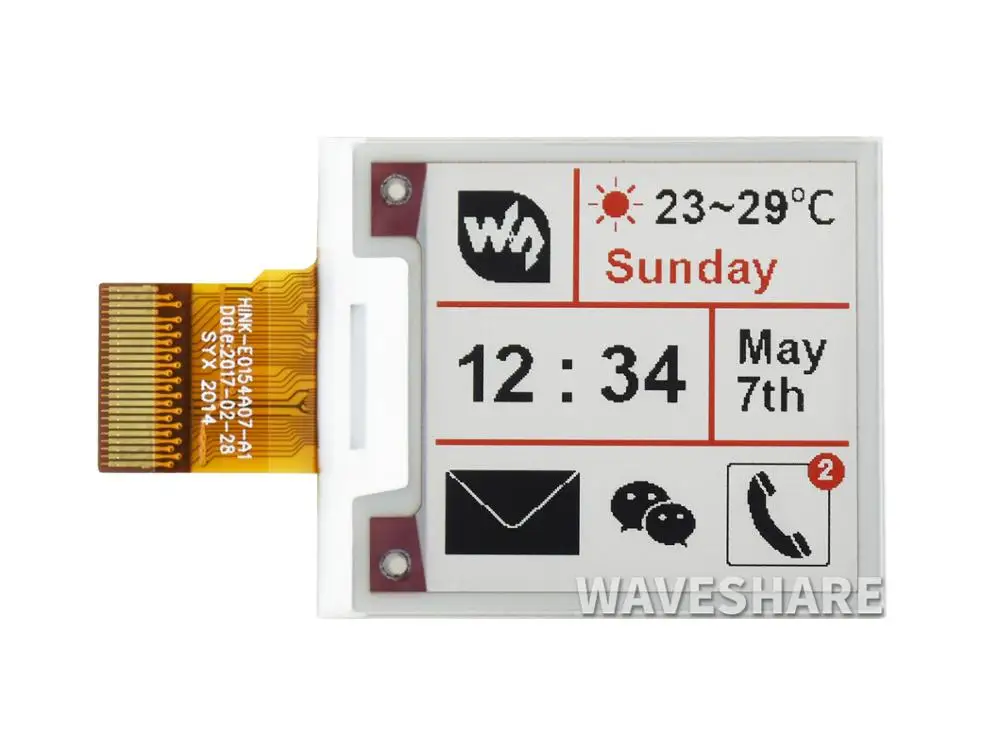

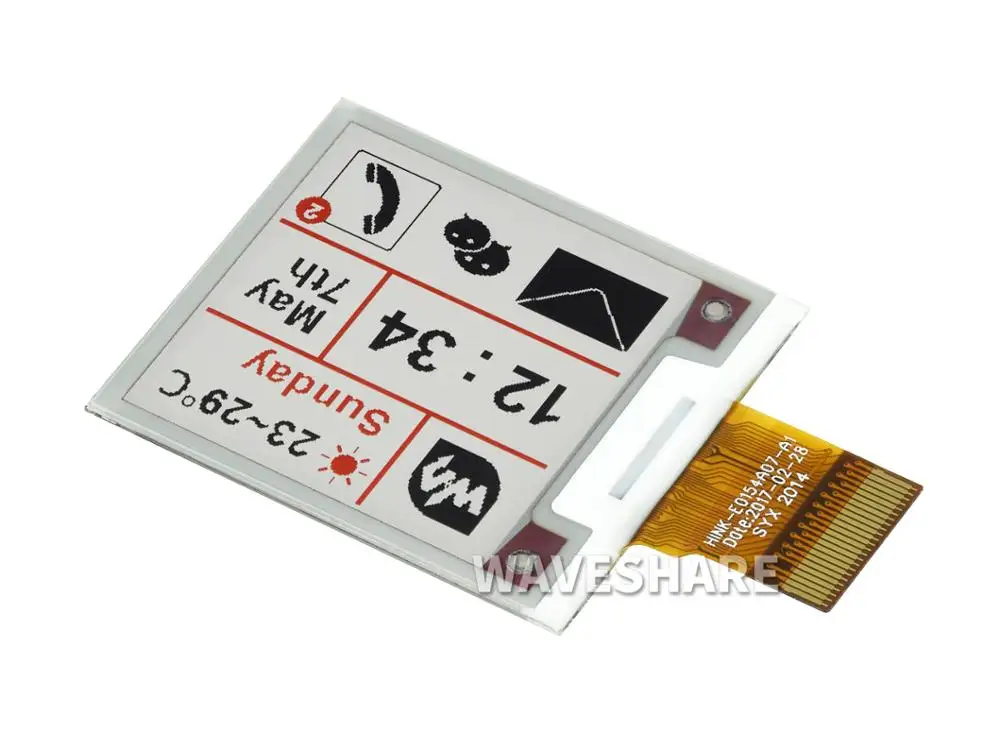

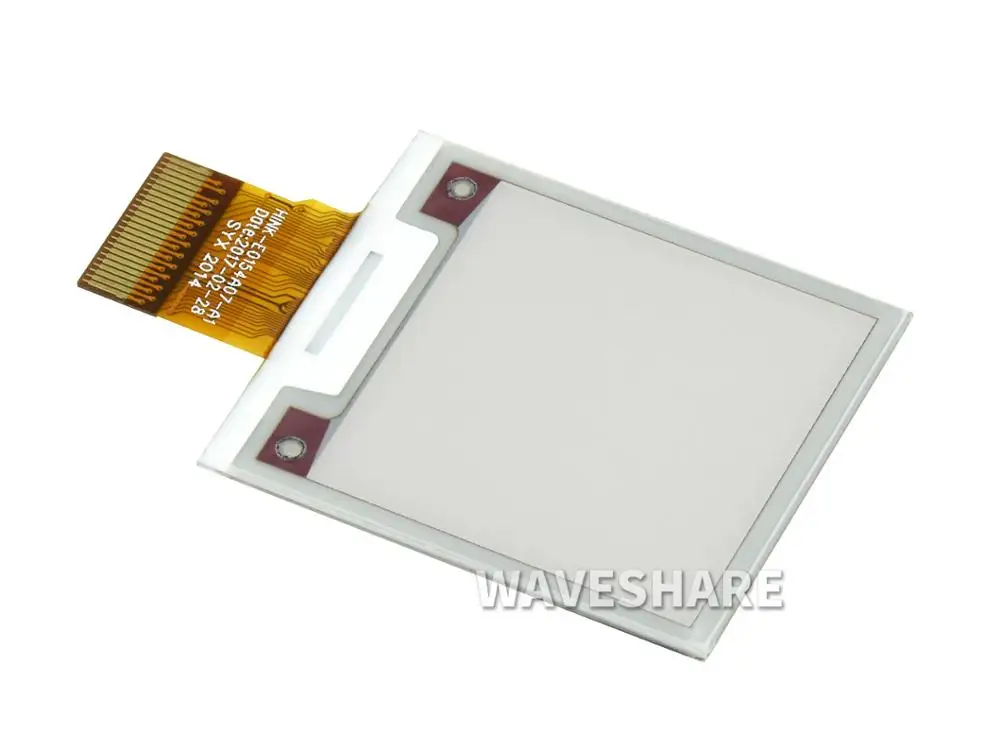

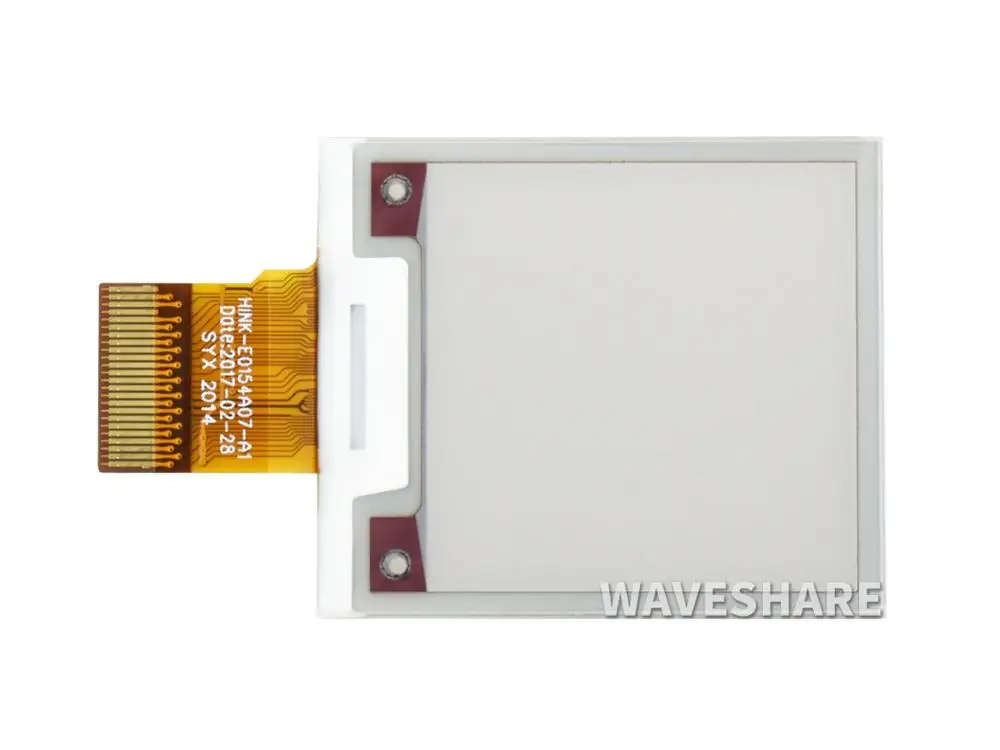

1 54 дюймовый e-Paper (B) 200x200 трехцветный Красный Черный Белый E-Ink сырой дисплей панель

200x200, 1,54 дюймов E-Ink сырой дисплей, три цвета, SPI интерфейс, без PCB Обзор

Это E-Ink raw display, 1,54 дюйма, 200x200 разрешение, со встроенным контроллером, общаясь через SPI интерфейс, поддерживает красный, черный и белый трехцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Поставляется с разработанными ресурсами и руководством (Схема платы драйвера, примеры для Raspberry Pi/Jetson Nano/STM32) Технические характеристики Рабочее напряжение: 3,3 В Интерфейс: 3-проводной SPI, 4-проводной SPI Размер контура: 31,8 мм × 37,32 мм × 1,05 мм Размер дисплея: 27,6 мм × 27,6 мм Точка шаг: 0,138 × 0,138 Разрешение: 200 × 200 Цвет дисплея: красный, черный, белый Серый уровень: 2 Время полного обновления: 8s Мощность обновления: 26,4 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 ° Ресурсы для развития

Вики:Www.wav WAV (B)

Посылка

Вес:0,003 кг

Примечание: Это необработанный дисплей, вы также можете купить Собранный вариант для легкого тестирования и сравнения:1,54 дюймовый электронный бумажный модуль (B)

1,54 дюймовая электронная бумага (B) x1 Рекомендуется

Чтобы быстро начать работу с этим исходным дисплеем, пожалуйста, рассмотрите следующие платы драйверов:

Шляпа водителя из электронной бумаги(Универсальный) Защитная пленка для электронной бумаги(Arduino/NUCLEO) Электронная бумага ESP8266 плата драйвера(WiFi) Электронная бумага ESP32 плата драйвера (WiFi / Bluetooth)





Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление Интерфейс 1,02 дюймовая электронная бумага Черный, белый 2. 128 × 80 21,76 × 14,00 32,57 × 18,60 × 0,98 2. И radic; SPI 1,54 дюймовая электронная бумага Черный, белый 2. 200 × 200 27,60 × 27,60 37,32 × 31,80 × 1,05 2. И radic; SPI 1,54 дюймовая электронная бумага (B) Красный, черный, белый 2. 200 × 200 27,60 × 27,60 37,32 × 31,80 × 1,05 8 × SPI 1,54 дюймовая электронная бумага (C) Желтый, черный, белый 2. 152 × 152 27,51 × 27,51 37,30 × 31,80 × 0,98 27 × SPI 2,13 дюймовая электронная бумага Черный, белый 2. 250 × 122 48,55 × 23,71 59,20 × 29,20 × 1,05 2. И radic; SPI 2,13 дюймовая электронная бумага (B) Красный, черный, белый 2. 212 × 104 48,55 × 23,71 59,20 × 29,20 × 0,98 15 × SPI 2,13 дюймовая электронная бумага (C) Желтый, черный, белый 2. 212 × 104 48,55 × 23,71 59,20 × 29,20 × 0,98 15 × SPI 2,13 дюймовая электронная бумага (D) Черный, белый 2. 212 × 104 48,55 × 23,71 59,20 × 29,20 × 0,30 2. И radic; SPI 2,66 дюймовая электронная бумага Черный, белый 2. 296 × 152 30,704 × 60,088 36,304 × 71,820 × 1,00 6 И radic; SPI 2,7 дюймовая электронная бумага Черный, белый 4. 264 × 176 57,29 × 38,19 70,42 × 45,80 × 0,98 6 × SPI 2,7 дюймовая электронная бумага (B) Красный, черный, белый 2. 264 × 176 57,29 × 38,19 70,42 × 45,80 × 0,98 15 × SPI 2,9 дюймовая электронная бумага Черный, белый 2. 296 × 128 66,89 × 29,05 79,00 × 36,70 × 1,05 2. И radic; SPI 2,9 дюймовая электронная бумага (B) Красный, черный, белый 2. 296 × 128 66,89 × 29,05 79,00 × 36,70 × 1,18 15 × SPI 2,9 дюймовая электронная бумага (C) Желтый, черный, белый 2. 296 × 128 66,89 × 29,05 79,00 × 36,70 × 1,18 15 × SPI 2,9 дюймовая электронная бумага (D) Черный, белый 2. 296 × 128 66,90 × 29,06 79,00 × 36,70 × 0,34 2. И radic; SPI 4,2 дюйма электронная бумага Черный, белый 4. 400 × 300 84,80 × 63,60 91,00 × 77,00 × 1,18 4. × SPI 4,2 дюйма электронная бумага (B) Красный, черный, белый 2. 400 × 300 84,80 × 63,60 90,10 × 77,00 × 1,18 15 × SPI 4,2 дюйма электронная бумага (C) Желтый, черный, белый 2. 400 × 300 84,80 × 63,60 90,10 × 77,00 × 1,18 15 × SPI 5,83 дюймовая электронная бумага (B) Красный, черный, белый 2. 648 × 480 119,232 × 88,320 125,40 × 99,50 × 1,18 20 × SPI 5,83 дюймовая электронная бумага (C) Желтый, черный, белый 2. 600 × 448 118,80 × 88,26 125,40 × 99,50 × 1,18 26 × SPI 6-дюймовая электронная бумага HD Черный, белый 16 1448 × 1072 122,40 × 90,60 138,40 × 101,80 × 1,01 <1 И radic; Параллельный порт 7,5-дюймовая электронная бумага Черный, белый 2. 800 × 480 163,20 × 97,92 170,20 × 111,20 × 1,18 5 × SPI 7,5 дюйма HD электронная бумага Черный, белый 2. 880 × 528 163,24 × 97,94 170,20 × 111,20 × 1,25 5 × SPI 7,5 дюйма электронная бумага (B) Красный, черный, белый 2. 800 × 480 163,20 × 97,92 170,20 × 111,20 × 1,18 16 × SPI 7,5 дюйма HD e-Paper (B) Красный, черный, белый 2. 880 × 528 163,24 × 97,94 170,20 × 111,20 × 1,25 21 × SPI 7,5-дюймовая электронная бумага (C) Желтый, черный, белый 2. 640 × 384 163,20 × 97,92 170,20 × 111,20 × 1,18 16 × SPI 7,8 дюймовая электронная бумага Черный, белый 16 1872 × 1404 158,18 × 118,64 173,80 × 127,60 × 0,78 <1 И radic; Параллельный порт 9,7-дюймовая электронная бумага Черный, белый 16 1200 × 825 202,8 × 139,43 218,80 × 156,425 × 1,15 <1 И radic; Параллельный порт 10.3-дюймовая электронная бумага (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,70 × 165,80 × 0,647 <1 И radic; Параллельный порт 12,48 дюймовая электронная бумага Черный, белый 2. 1304 × 984 252,98 × 190,90 261,50 × 211,00 × 0,30 <8 × SPI 12,48 дюймовая электронная бумага (B) Красный, черный, белый 2. 1304 × 984 252,98 × 190,90 261,50 × 211,00 × 0,30 <16 × SPI
