Экран дисплея E-Ink 2 9 дюйма 296x128 модуль электронной бумаги интерфейс SPI

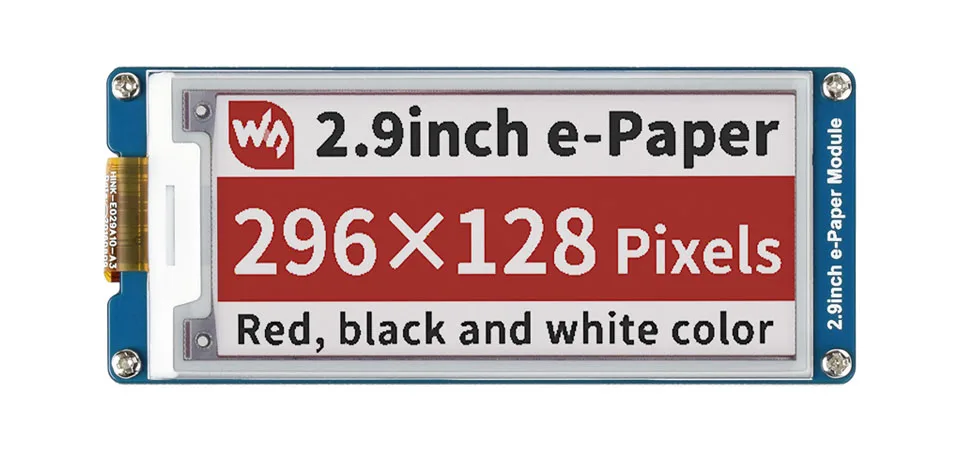

2,9 дюймовый E-Paper E-Ink дисплей модуль (B), 296 × 128 пикселей, красный/черный/белый трехцветный, интерфейс SPIМодуль 2,9 "E-PAPER (B)

Низкая мощность, широкий угол обзора, отображение в виде бумаги без электричества

Идеально подходит для ценников, этикеток на полках, промышленных инструментов...

Размеры2,9"Разрешение296 × 128Угол обзора> 170 °Цвет дисплеяКрасный/черный/белыйСерая шкала2СвязьSPIПанель дисплеяЭлектронная бумагаОпытБумажныйЗащита окружающей средыТребуется окружающий светТип дисплеяПассивный отражающийОсобенности с первого взглядаБез подсветки, долго отображает последнее содержимое даже при отключении питанияСверхнизкое энергопотребление, в основном мощность требуется только для освеженияИнтерфейс SPI для подключения к платам контроллера, таким как Raspberry Pi/Jetson Nano/Arduino/STM32 и т. д.Встроенный транслятор напряжения, совместим с 3,3 В/5 В MCUsПоставляется с разработчиками и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)ХарактеристикиРабочее напряжение3,3 В/5 ВЦвет дисплеяКрасный, черный, белыйИнтерфейс3-проводной SPI, 4-проводной SPIСерая шкала2Габаритные размеры89,5 × 38 ммВремя полного обновления15sРазмер дисплея66,90 × 29,06 ммМощность обновления26,4 МВт (тип.)Шаг точки0,227 × 0,226 ммТок в режиме ожидания<0,01 мА (почти нет)Разрешение296 × 128 пикселейУгол обзора> 170 °
Преимущества EINK

Дисплей электронной бумаги использует микрокапсульную электрофоретическую технологию для отображения, принцип заключается в том, что заряженные частицы, подвешенные в прозрачной жидкости, перемещаются по бокам микрокапсулы при применении электрического поля, чтобы микрокапсулы стали видимыми, отражая окружающий светильник, как и традиционная печатная бумага.
Дисплей на электронной бумаге будет четко отображать изображения/тексты под ламсветильник естественным светильник том, не требует светильник ки и имеет угол обзора почти до 180 °. Обычно используется в качестве электронного считывателя благодаря эффекту бумаги.

Встроенный интерфейс управления SPI

Для подключения к платам контроллера, таким как Raspberry Pi/Jetson Nano/Arduino/STM32

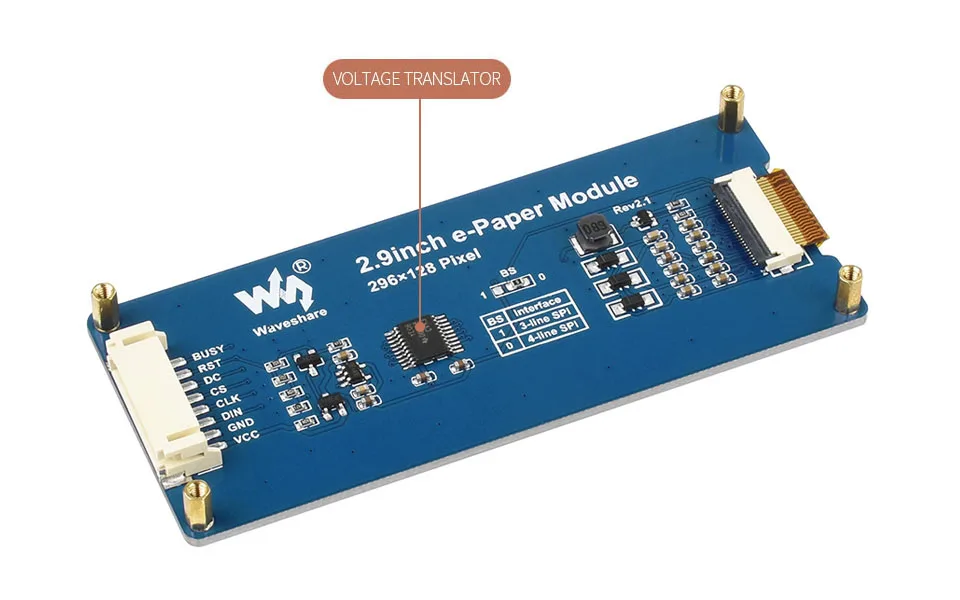

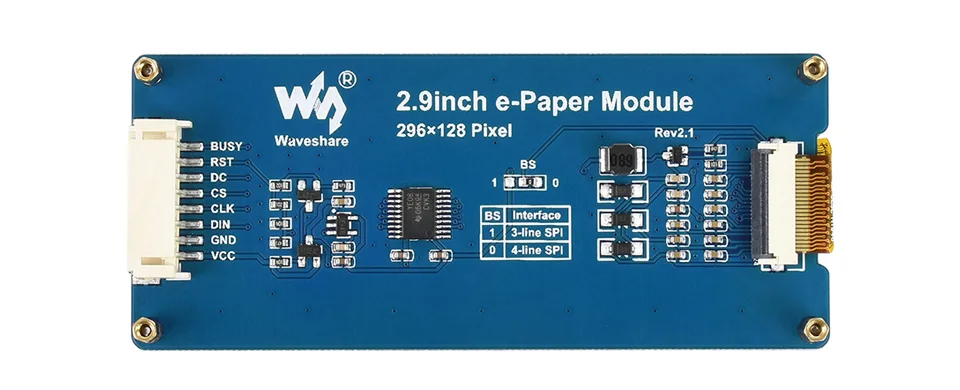

VCC3,3 В/5 ВGNDЗемляDINSPI MOSI pinCLKSPI SCK pinCSВыбор чипа SPI, низкий уровень активностиDCВыбор данных/команд (высокий для данных, низкий для команд)РСТВнешний сброс, низкий уровень активностиЗанятВыход занятого состояния, низкий уровень активностиВстроенный транслятор напряжения

Совместим с 3,3 В/5 В MCUs

Примеры применения

Подходит для ценников, бирок активов/оборудования, этикеток на полках, бирок с именами конференций...

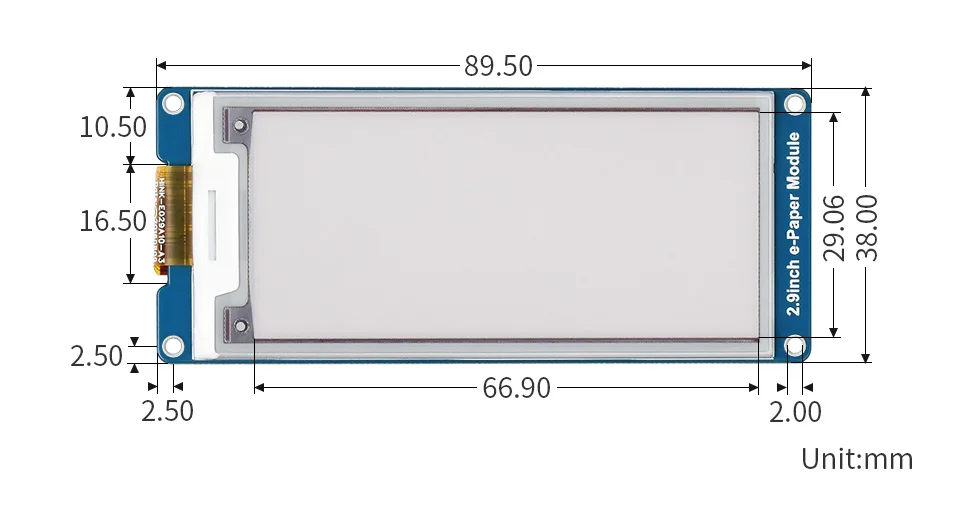

Габаритные размерыРесурсы и услуги

---

Вики:Пункт B)

* Ресурсы для разных продуктов могут отличаться, пожалуйста, проверьте страницу Вики, чтобы подтвердить фактически предоставленные ресурсы.

Содержимое упаковки

Вес:0,057 кг

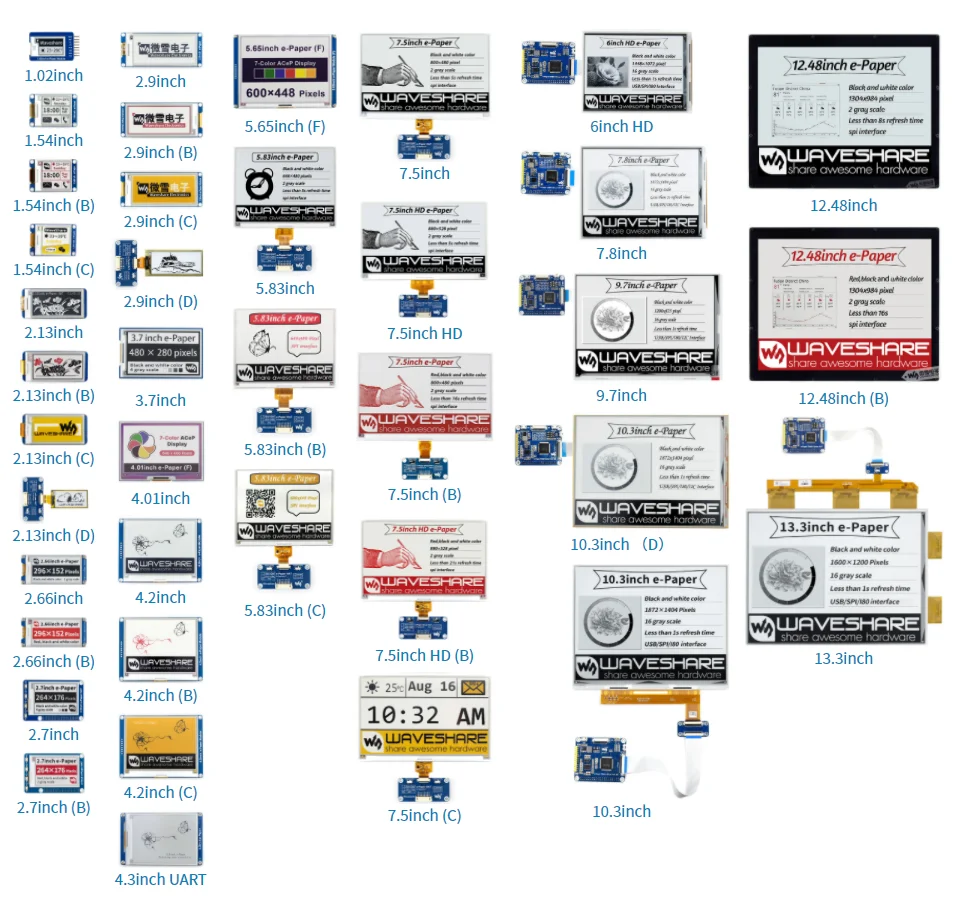

2,9 дюймовый электронный бумажный модуль x1PH2.0 20 см 8Pin x112Руководство по выборуНомер деталиЦветаСерая шкалаРазрешениеРазмер дисплея (мм)Габаритные размеры (мм)Время полного обновленияЧастичное обновление1PI HEAD-ER2FLEXI-BLEИнтерфейс1,02 дюймовый электронный бумажный модульЧерный, белый2128 × 8021,76 × 14,0042,0 × 27,02√SPI1,54 дюймовый электронный бумажный модульЧерный, белый2200 × 20027,60 × 27,6048,0 × 33,02√SPI1,54 дюймовый электронный бумажный модуль (B)Красный, черный, белый2200 × 20027,60 × 27,6048,0 × 33,08SPI1,54 дюймовый электронный бумажный модуль (C)Желтый, черный, белый2152 × 15227,51 × 27,5148,0 × 33,027SPI2,13 дюймовая электронная бумажная шляпаЧерный, белый2250 × 12248,55 × 23,7165,0 × 30,22√√SPI2,13 дюймовая электронная бумажная шляпа (B)Красный, черный, белый2212 × 10448,55 × 23,7165,0 × 30,215√SPI2,13 дюйма e-Paper HAT (C)Желтый, черный, белый2212 × 10448,55 × 23,7165,0 × 30,215√SPI2,13 дюйма e-Paper HAT (D)Черный, белый2212 × 10448,55 × 23,7159,2 × 29,22√√√SPI2,66 дюймовый электронный бумажный модульЧерный, белый2296 × 15230,704 × 60,08837,0 × 83,56√SPI2,66 дюймовый электронный бумажный модуль (B)Красный, черный, белый2296 × 15230,704 × 60,08837,0 × 83,515SPI2,7 дюймовая электронная бумажная шляпаЧерный, белый4264 × 17657,29 × 38,1985,0 × 56,06√SPI2,7 дюймовая электронная бумажная шляпа (B)Красный, черный, белый2264 × 17657,29 × 38,1985,0 × 56,015√SPI2,9 дюймовый электронный бумажный модульЧерный, белый2296 × 12866,89 × 29,0589,5 × 38,02√SPI2,9 дюймовый электронный бумажный модуль (B)Красный, черный, белый2296 × 12866,89 × 29,0589,5 × 38,015SPI2,9 дюймовый электронный бумажный модуль (C)Желтый, черный, белый2296 × 12866,89 × 29,0589,5 × 38,015SPI2,9 дюйма e-Paper HAT (D)Черный, белый2296 × 12866,90 × 29,0679,0 × 36,72√√√SPI3,7 дюймовая электронная бумажная шляпаЧерный, белый4480 × 28047,32 × 81,1258,0 × 96,53√√SPI4,01 дюймовый электронный бумажный модуль (F)7 цветов2640 × 40086,40 × 54,0098,5 × 70,015√SPI4,2 дюймовый электронный бумажный модульЧерный, белый4400 × 30084,80 × 63,60103,0 × 78,54SPI4,2 дюймовый электронный бумажный модуль (B)Красный, черный, белый2400 × 30084,80 × 63,60103,0 × 78,515SPI4,2 дюймовый электронный бумажный модуль (C)Желтый, черный, белый2400 × 30084,80 × 63,60103,0 × 78,515SPI4,3 дюймовый Модуль UART для электронной бумагиЧерный, белый4800 × 60088,00 × 66,00118,0 × 75,01,5UART5,65 дюймовый электронный бумажный модуль (F)7 цветов2600 × 448114,9 × 85,8138,5 × 100,515SPI5,83 дюймовая электронная бумажная шляпаЧерный, белый2648 × 480119,232 × 88,320125,4 × 99,55√SPI5,83 дюймовая электронная бумажная шляпа (B)Красный, черный, белый2648 × 480119,232 × 88,320125,4 × 99,520√SPI5,83 дюйма e-Paper HAT (C)Желтый, черный, белый2600 × 448118,8 × 88,26125,4 × 99,526√SPI6-дюймовая электронная бумажная шляпаЧерный, белый16800 × 600122,4 × 90,6138,4 × 101,8<1√√USB/SPI/
I806-дюймовая HD электронная бумажная шляпаЧерный, белый161448 × 1072122,4 × 90,6138,4 × 101,8<1√√USB/SPI/
I807,5 дюймовая электронная бумажная шляпаЧерный, белый2800 × 480163,20 × 97,92170,2 × 111,25√SPI7,5 дюймовый HD e-Paper HATЧерный, белый2880 × 528163,24 × 97,94170,2 × 111,25√SPI7,5 дюймовая электронная бумажная шляпа (B)Красный, черный, белый2800 × 480163,20 × 97,92170,2 × 111,216√SPI7,5 дюймовый HD e-Paper HAT (B)Красный, черный, белый2880 × 528163,24 × 97,94170,2 × 111,221√SPI7,5 дюйма e-Paper HAT (C)Желтый, черный, белый2640 × 384163,20 × 97,92170,2 × 111,216√SPI7,8 дюймовая электронная бумажная шляпаЧерный, белый161872 × 1404158,18 × 118,64173,8 × 127,6<1√√USB/SPI/
I809,7 дюймовая электронная бумажная шляпаЧерный, белый161200 × 825202,8 × 139,43218,8 × 156,4<1√√USB/SPI/
I8010,3 дюймовая электронная бумажная шляпаЧерный, белый161872 × 1404209,66 × 157,25216,7 × 174,4<1√√USB/SPI/
I8010,3 дюйма e-Paper HAT (D)Черный, белый161872 × 1404209,66 × 157,25227,7 × 165,8<1√√√USB/SPI/
I8012,48 дюймовый электронный бумажный модульЧерный, белый21304 × 984252,98 × 190,90280,0 × 229,5<8√SPI12,48 дюймовый электронный бумажный модуль (B)Красный, черный, белый21304 × 984252,98 × 190,90280,0 × 229,5<16√SPI13,3 дюймовая электронная бумажная шляпаЧерный, белый161600 × 1200270,40 × 202,80285,80 × 213,65<1√√USB/SPI/
I80Обычно для частичного обновления требуется около 0,3 секундРазъем Pi: Стандартный 40-контактный разъем Raspberry Pi GPIO, поддерживает платы серии Raspberry Pi
