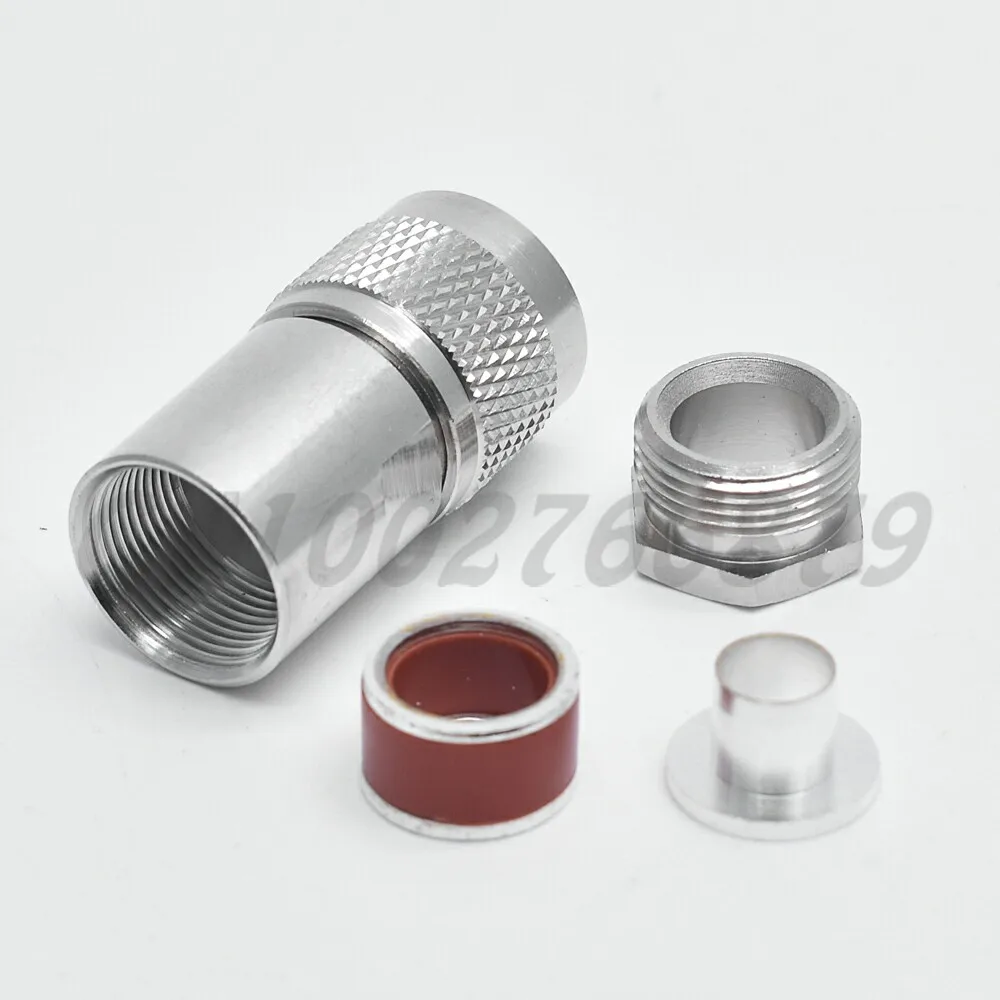

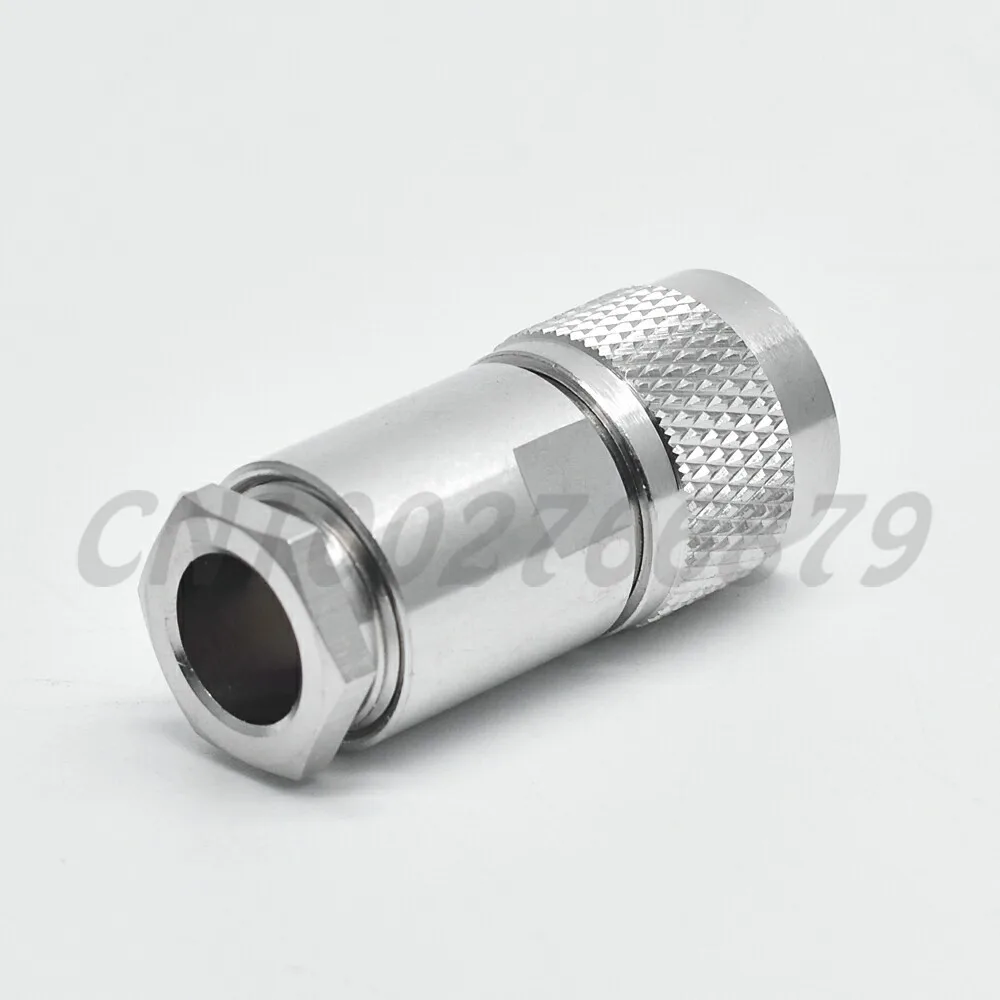

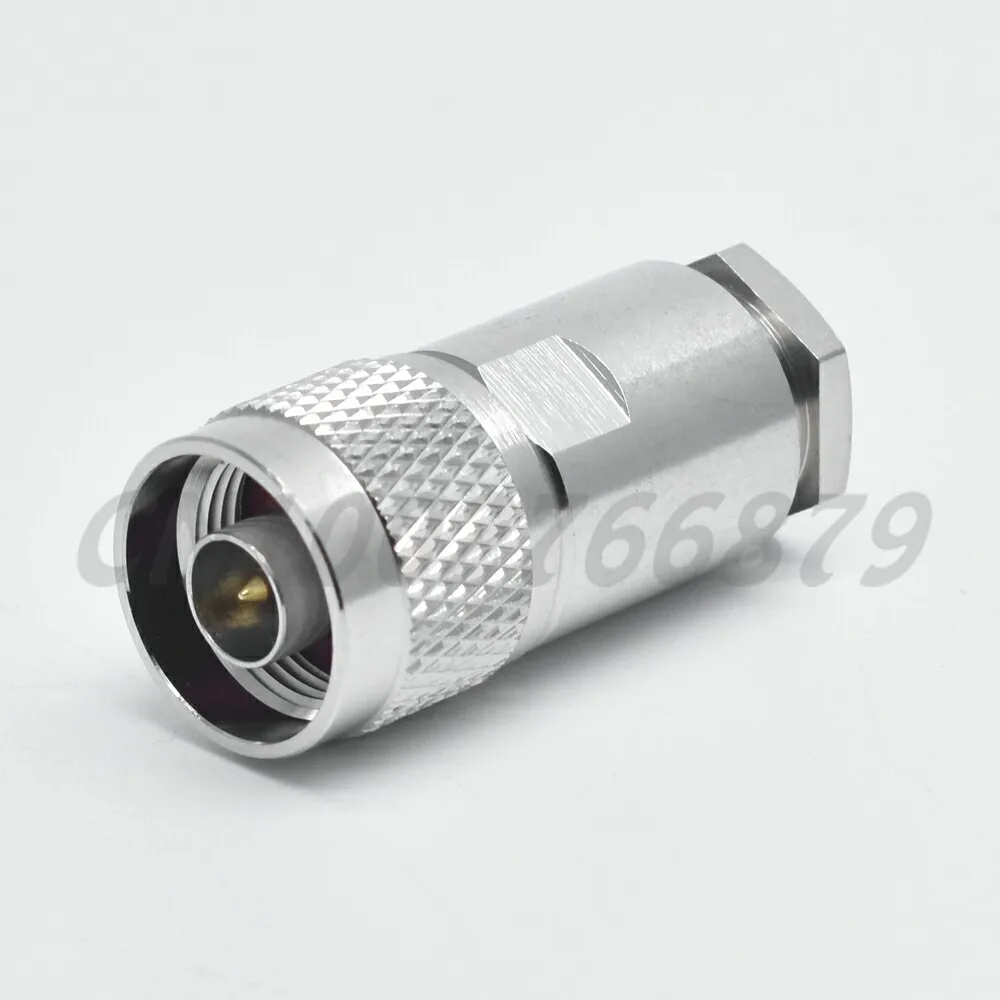

RF клемма для электрического провода коннектор N Штекер прямой зажим штекер

RF клемма для электрического провода коннектор N Штекер прямой зажим штекер

N серии RF разъемы 50 Ом постоянное сопротивление разъемы с стабильно низким VSWR через его частотный диапазон от 0 до 11 ГГц. Они высококачественные разъемы среднего размера стандартно используются с коаксиальными кабелями от. 350 "до. 450" OD, но дизайн также может accomodate. 078 "до. 875" кабели. Разъемы типа N резьбовые и газообразные для защиты от атмосферных воздействий. Резьбовая муфта создает низкий уровень шума и Выдерживает удары и вибрацию. Разъемы LTI N предназначены для соответствия MIL-C-39012 спецификациям.

К сожалению, многие разъемы типа N не маркируются, и это может быть трудно предотвратить эту ситуацию в условиях смешанного сопротивления. Ситуация еще больше осложняется некоторыми создателями 75 Ом розеток, проектирующих их с достаточным выходом пружины, чтобы принять более крупный 50 Ом pin без необратимого повреждения, в то время как другие четко не делают, И ожидаем, что пользователи разделят свои разъемы и адаптеры. Как правило, разъем 50 Ом не поврежден 75 Ом, но свободный крой означает, что качество контакта не гарантируется; Это может привести к плохой или прерывистой работе, С тонким 75 Ом штекерным штифтом, который почти не соединяется с большим 50 Ом гнезда в гнезде.

50 Ом тип N разъем благоприятствует энтузиастов, создавать свои собственные Беспроводной LAN антенные системы, которые работают при температуре не выше 2,4 ГГц Wi-Fi 5 ГГц. Кантенна является одним из таких дизайнов. Энтузиасты решили использовать N коннектор в качестве стандартного соединения для антенн homebrew. С помощью кабеля с N разъемом можно легко Переключить антенны homebrew. Разъемы 50Ω N также широко используются на любительских радиоустройствах (например, приемопередатчиках), работающих в диапазонах УВЧ
