212x104 2 13 дюймов E Ink сырой дисплей панель без PCB красный черный белый три цвета SPI

212x104, 2,13 дюймов E-Ink сырой дисплей, три цвета, SPI интерфейс, без PCB Обзор

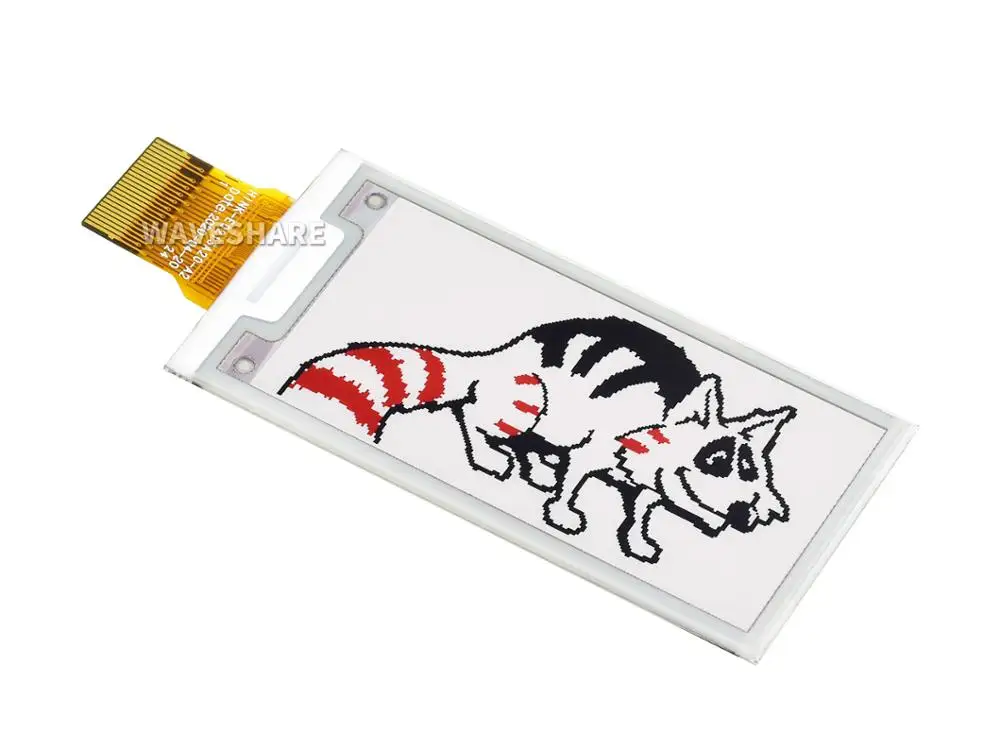

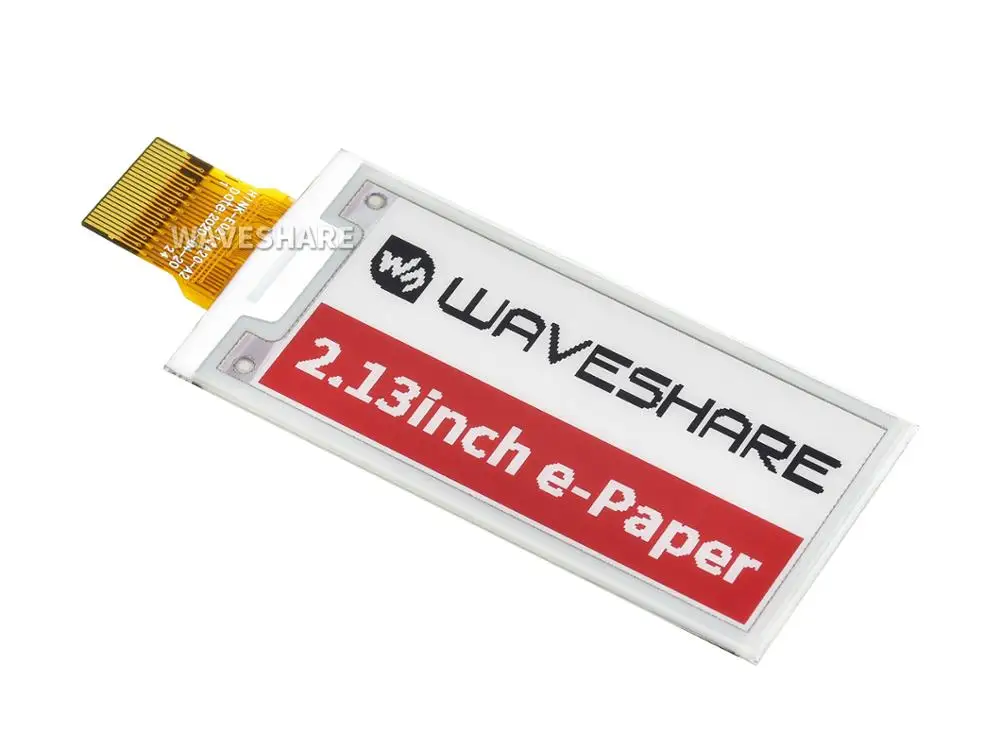

Это сырой дисплей E-Ink, 2,13 дюйма, разрешение 212x104, со встроенным контроллером, общаясь через интерфейс SPI, поддерживает красный, черный и белый трехцветный дисплей.

Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания Ультра низкое энергопотребление, в основном мощность требуется только для освежения Поставляется с ресурсами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Jetson Nano/Arduino/STM32) Технические характеристики Рабочее напряжение: 3,3 В Интерфейс: 3-проводной SPI, 4-проводной SPI Размер контура: 29,2 мм × 59,2 мм × 0,98 мм Размер дисплея: 23,71 мм × 48,55 мм Точка шаг: 0,229 × 0,228 Разрешение: 212 × 104 Цвет дисплея: красный, черный, белый Серый уровень: 2 Время полного обновления: 15s Мощность обновления: 26,4 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора: >170 ° Ресурсы для развития

Вики:Www.wav WAV (B)

Рекомендуется

Чтобы быстро начать работу с этим исходным дисплеем, пожалуйста, рассмотрите следующие платы драйверов:

Шляпа водителя из электронной бумаги (Универсальная) E-Paper Shield (Arduino/NUCLEO) Электронная бумага ESP8266 плата драйвера (WiFi) Электронная бумага ESP32 плата драйвера (WiFi / Bluetooth)



Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление Интерфейс 1,02 дюймовая электронная бумага Черный, белый 2. 128 × 80 21,76 × 14,00 32,6 × 18,6 2. И radic; SPI 1,54 дюймовая электронная бумага Черный, белый 2. 200 × 200 27,60 × 27,60 31,8 × 37,3 2. И radic; SPI 1,54 дюймовая электронная бумага (B) Красный, черный, белый 2. 200 × 200 27,60 × 27,60 31,8 × 37,3 8 × SPI 1,54 дюймовая электронная бумага (C) Желтый, черный, белый 2. 152 × 152 27,51 × 27,51 31,8 × 37,3 27 × SPI 2,13 дюймовая электронная бумага Черный, белый 2. 250 × 122 48,55 × 23,71 59,2 × 29,2 2. И radic; SPI 2,13 дюймовая электронная бумага (B) Красный, черный, белый 2. 212 × 104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (C) Желтый, черный, белый 2. 212 × 104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (D) Черный, белый 2. 212 × 104 48,55 × 23,71 59,2 × 29,2 2. И radic; SPI 2,7 дюймовая электронная бумага Черный, белый 4. 264 × 176 57,29 × 38,19 70,4 × 45,8 6 × SPI 2,7 дюймовая электронная бумага (B) Красный, черный, белый 2. 264 × 176 57,29 × 38,19 70,4 × 45,8 15 × SPI 2,9 дюймовая электронная бумага Черный, белый 2. 296 × 128 66,89 × 29,05 79,0 × 36,7 2. И radic; SPI 2,9 дюймовая электронная бумага (B) Красный, черный, белый 2. 296 × 128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовая электронная бумага (C) Желтый, черный, белый 2. 296 × 128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовая электронная бумага (D) Черный, белый 2. 296 × 128 66,90 × 29,06 79,0 × 36,7 2. И radic; SPI 4,2 дюйма электронная бумага Черный, белый 4. 400 × 300 84,80 × 63,60 90,1 × 77,0 4. × SPI 4,2 дюйма электронная бумага (B) Красный, черный, белый 2. 400 × 300 84,80 × 63,60 90,1 × 77,0 15 × SPI 4,2 дюйма электронная бумага (C) Желтый, черный, белый 2. 400 × 300 84,80 × 63,60 90,1 × 77,0 15 × SPI 5,83 дюймовая электронная бумага Черный, белый 2. 600 × 448 118,80 × 88,26 125,4 × 99,5 3,5 × SPI 5,83 дюймовая электронная бумага (B) Красный, черный, белый 2. 600 × 448 118,80 × 88,26 125,4 × 99,5 14 × SPI 5,83 дюймовая электронная бумага (C) Желтый, черный, белый 2. 600 × 448 118,80 × 88,26 125,4 × 99,5 26 × SPI 6-дюймовая электронная бумага HD Черный, белый 16 1448 × 1072 122,40 × 90,60 138,4 × 101,8 <1 И radic; Параллельный порт 7,5-дюймовая электронная бумага Черный, белый 2. 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × SPI 7,5 дюйма электронная бумага (B) Красный, черный, белый 2. 800 × 480 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,5 дюйма HD e-Paper (B) Красный, черный, белый 2. 880 × 528 163,24 × 97,94 170,2 × 111,2 21 × SPI 7,5-дюймовая электронная бумага (C) Желтый, черный, белый 2. 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,8 дюймовая электронная бумага Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 И radic; Параллельный порт 9,7-дюймовая электронная бумага Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,43 <1 И radic; Параллельный порт 10.3-дюймовая электронная бумага (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 И radic; Параллельный порт 12,48 дюймовая электронная бумага Черный, белый 2. 1304 × 984 252,98 × 190,90 261,5 × 211,0 <8 × SPI 12,48 дюймовая электронная бумага (B) Красный, черный, белый 2. 1304 × 984 252,98 × 190,90 261,5 × 211,0 <16 × SPI

Посылка

Вес:0,004 кг

Примечание: Это необработанный дисплей, вы также можете купить Собранный вариант для легкого тестирования и сравнения:2,13 дюймовый e-Paper HAT (B)

2,13 дюймовая электронная бумага (B) x1
