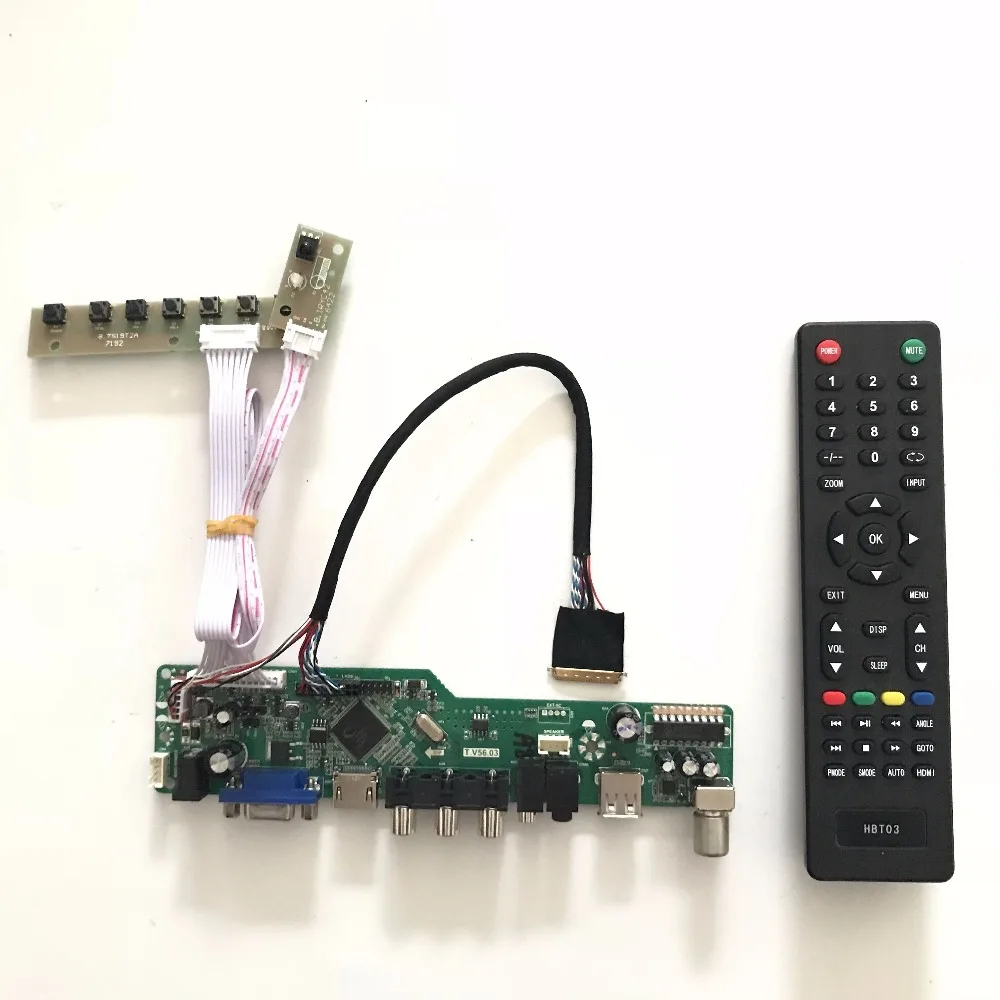

T.V56.03 VGA Аудио USB светодиодный экран ТВ плата контроллера для 10 11366x768 N101BGE-L31

T.V56.03 VGA Аудио USB светодиодный экран ТВ плата контроллера для 10 11366x768 N101BGE-L31

1. Общее описание

T.V56.03Это аналоговая ТВ-панель управления, которая подходит для рынка азии-океана и Ближнего Востока. Это
Может поддерживать менее 26 дюймовые ЖК-панели с разрешением до 1920 × 1080.
T.V56.03Поддержка шести видов основных чипов:TSUMV56RUE-Z1,TSUMV56RUU,TSUMV56RUE,TSUMV56RUU-0068,

TSUMV56RUU-SJ,TSUMV56RUE-0068,TSUMV56RUE-SJ, Различия в таблице ниже.
Эта спецификация только дляT.V56.03С основным чипом TSUMV56RUU.

2. Особенности

Основной набор микросхем

TSUMV56RUU-Z1

Дополнительный набор микросхем

TSUMV56RUE-Z1,TSUMV56RUU,TSUMV56RUE,TSUMV56RUU-0068,

TSUMV56RUU-SJ,TSUMV56RUE-0068,TSUMV56RUE-SJ

Язык OSD

Азия

Английский, китайский

Южная Америка

Английский, французский, испанский

Панель

Тип панели

TFT LCD

Интерфейс

Одноместный/Двойной LVDS

Максимальное разрешение

1920*1080

Видео вход

Телевизор (подробности в 3,1)

Квадроцикл (PAL,NTSC)

PC-RGB

Формат

До 1920 × 1080 @ 60 Гц

CVBS

Видеосистема

PAL/NTSC

Уровень видео

1,0 vp-р ± 10%

HDMI

480i, 480p, 720p, 1080i, 1080p

* CEC, * ARC

Версия HDCP

1,4

Аудио вход

Аудио ПК

Вход для наушников

0,2 ~ 2,0 VRMS

CVBS

L/R RCA вход

0,2-2,0 VRMS

Компонент

Аудиовыход

Частота

Ответ

100 Гц-15 кГц @ ± 3 дБ (1 кГц 0 дБ контрольный сигнал)

Максимальная выходная мощность

2 × 3 Вт (4Ω) THD + N<10% @ 1 кГц

(Питание: 12V, аудио Вход: 0,5 VRMS)

Питание до панели

3,3 В, 5 В, 12 В

Управление

В режиме ожидания Мощность потребление <0,2 W (плата только)

Функция USB

Обновление программного обеспечения, мультимедийное воспроизведение

Типы кнопок

Интерфейс наземного ключа

Примечание:1. Лицензии, связанные со спецификациями выше, должны быть получены самими клиентами.

2. Когда 3,3 V Панель Irush≥ 2000mA, Inormal≥ 600mA, пожалуйста, свяжитесь с инженерами CVTE для подтверждения

3,3 V Панель источника питания компонент более удобного выбора.

3. Максимальный ток USB2.0: 500 мА. Большой ток УДАРА USB устройства (превышает 500 мА) может привести

Для работы с ненормальными режимами;

3. Описание ключевой функции

1. Основной чип: TSUMV59XU-Z1

2.VGA + HDMI + AV + аудио + USB + TV(PAL, SECAM)
3. Интерфейс панели: одноканальный/двухканальный LVDS
4. Разрешение поддержки: до 1920*1080 @ 60 Гц
5. Рабочее напряжение: + 12 В
6. Мощность светодиодные панели: + 3,3 V/+ 5V/+ 12V
7. Язык OSD: английский, французский, немецкий, итальянский, испанский, португальский, русский (опционально)
8. Ключевая функция: CH-/CH +/MENU/VOL-/VOL + Souce/Power (управление с помощью пульта дистанционного управления)
9. Аудио Выходная мощность: 2x2,5 Вт (4Ω)
10. В режиме ожидания Мощность потребление <0,3 W
11. Поддержка ИК-контроля
12. Поддержка обновления прошивки USB и функции медиаплеера
13. Размер (мм): 189,5 (Д) * 43 (Ш) * 17 (В)

4. Применение

• Телевизор
• ЖК-монитор
• Рекламная машина
• Промышленная машина
• Отображение мониторинга безопасности
• Проекционное оборудование
• И т. д

5.Поддерживаемые разрешения:
