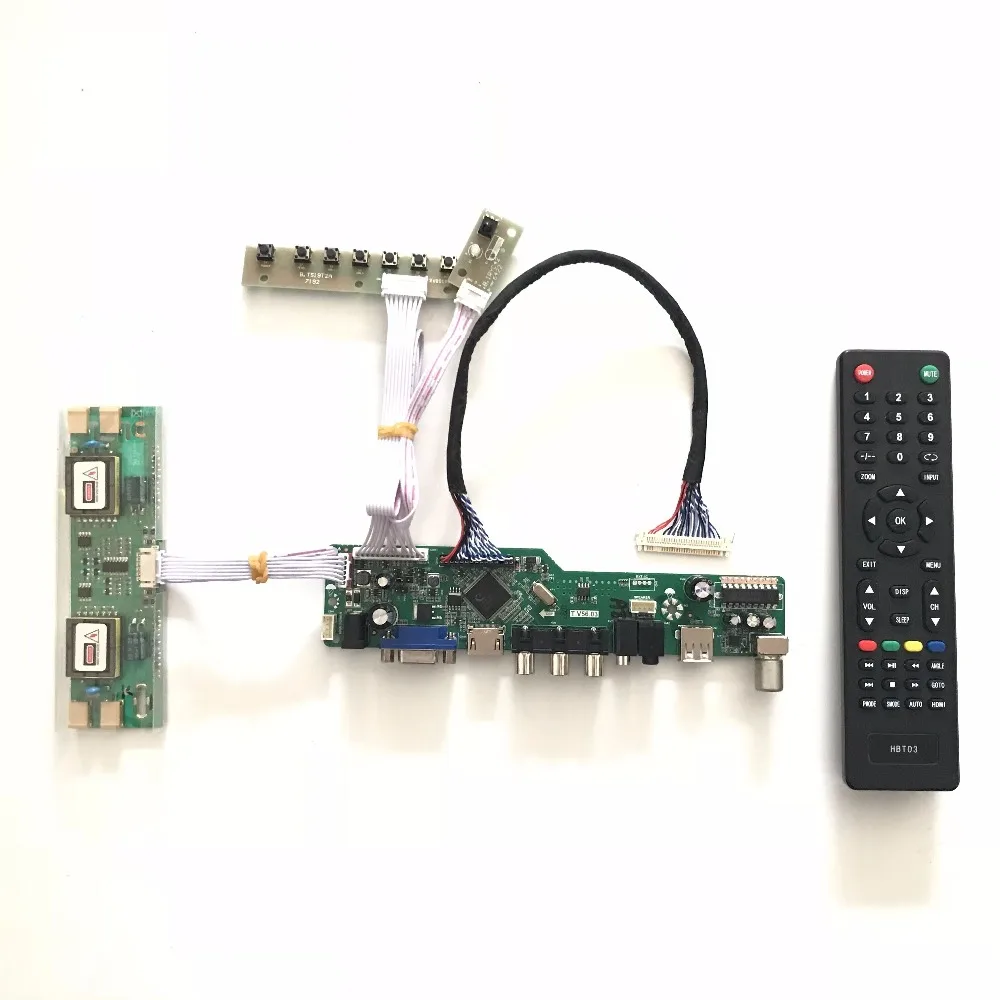

Плата контроллера T.V56.03 VGA AV Audio USB TV LVDS LCD для 17 дюймов 1280x1024 CLAA170ES01 комплект

Плата контроллера T.V56.03 VGA AV Audio USB TV LVDS LCD для 17 дюймов 1280x1024 CLAA170ES01 комплект

1. Общее описание

T.V56.03Это аналоговая ТВ-панель управления, которая подходит для рынка азии-океана и Ближнего Востока. Это
Может поддерживать менее 26 дюймовые ЖК-панели с разрешением до 1920 × 1080.
T.V56.03Поддержка шести видов основных чипов:TSUMV56RUE-Z1,TSUMV56RUU,TSUMV56RUE,TSUMV56RUU-0068,

TSUMV56RUU-SJ,TSUMV56RUE-0068,TSUMV56RUE-SJ, Различия в таблице ниже.
Эта спецификация только дляT.V56.03С основным чипом TSUMV56RUU.

2. Особенности

Основной набор микросхем

TSUMV56RUU-Z1

Дополнительный набор микросхем

TSUMV56RUE-Z1,TSUMV56RUU,TSUMV56RUE,TSUMV56RUU-0068,

TSUMV56RUU-SJ,TSUMV56RUE-0068,TSUMV56RUE-SJ

Язык OSD

Азия

Английский, китайский

Южная Америка

Английский, французский, испанский

Панель

Тип панели

TFT LCD

Интерфейс

Одноместный/Двойной LVDS

Максимальное разрешение

1920*1080

Видео вход

Телевизор (подробности в 3,1)

Квадроцикл (PAL,NTSC)

PC-RGB

Формат

До 1920 × 1080 @ 60 Гц

CVBS

Видеосистема

PAL/NTSC

Уровень видео

1,0 vp-р ± 10%

HDMI

480i, 480p, 720p, 1080i, 1080p

* CEC, * ARC

Версия HDCP

1,4

Аудио вход

Аудио ПК

Вход для наушников

0,2 ~ 2,0 VRMS

CVBS

L/R RCA вход

0,2-2,0 VRMS

Компонент

Аудиовыход

Частота

Ответ

100 Гц-15 кГц @ ± 3 дБ (1 кГц 0 дБ контрольный сигнал)

Максимальная выходная мощность

2 × 3 Вт (4Ω) THD + N<10% @ 1 кГц

(Питание: 12V, аудио Вход: 0,5 VRMS)

Питание до панели

3,3 В, 5 В, 12 В

Управление

В режиме ожидания Мощность потребление <0,2 W (плата только)

Функция USB

Обновление программного обеспечения, мультимедийное воспроизведение

Типы кнопок

Интерфейс наземного ключа

Примечание:1. Лицензии, связанные со спецификациями выше, должны быть получены самими клиентами.

2. Когда 3,3 V Панель Irush≥ 2000mA, Inormal≥ 600mA, пожалуйста, свяжитесь с инженерами CVTE для подтверждения

3,3 V Панель источника питания компонент более удобного выбора.

3. Максимальный ток USB2.0: 500 мА. Большой ток УДАРА USB устройства (превышает 500 мА) может привести

Для работы с ненормальными режимами;

3. Описание ключевой функции

1. Основной чип: TSUMV59XU-Z1

2.VGA + HDMI + AV + аудио + USB + TV(PAL, SECAM)
3. Интерфейс панели: одноканальный/двухканальный LVDS
4. Разрешение поддержки: до 1920*1080 @ 60 Гц
5. Рабочее напряжение: + 12 В
6. Мощность светодиодные панели: + 3,3 V/+ 5V/+ 12V
7. Язык OSD: английский, французский, немецкий, итальянский, испанский, португальский, русский (опционально)
8. Ключевая функция: CH-/CH +/MENU/VOL-/VOL + Souce/Power (управление с помощью пульта дистанционного управления)
9. Аудио Выходная мощность: 2x2,5 Вт (4Ω)
10. В режиме ожидания Мощность потребление <0,3 W
11. Поддержка ИК-контроля
12. Поддержка обновления прошивки USB и функции медиаплеера
13. Размер (мм): 189,5 (Д) * 43 (Ш) * 17 (В)

4. Применение

• Телевизор
• ЖК-монитор
• Рекламная машина
• Промышленная машина
• Отображение мониторинга безопасности
• Проекционное оборудование
• И т. д
