Радиомодуль TTL RS232 RS485 2 Вт трансивер 150 МГц УВЧ 433 модуль передатчика 3 км-5 км

Радиомодуль TTL RS232 RS485 2 Вт трансивер 150 МГц УВЧ 433 модуль передатчика 3 км-5 км

Посылка включает в себя: 6 шт. XZ-DT25-L(2 Вт) радиомодем, 6 шт. rs232 и rs485 программный кабель, 6 шт. маленькие Магнитные антенны.

1. Параметры по умолчанию установлены на заводе 433,250 МГц, RS232 и RS485,2400BPS,2 Вт, 5 в постоянного тока;

2. Если клиентам нужна другая частотаVHF UHF(410 МГц-470 МГц), пожалуйста, сообщите мне после размещения заказа;

3. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4. Скорость передачи данных по воздуху и скорость передачи данных (последовательный) могут быть подтверждены через программное обеспечение.

Технические характеристики:

1) Основной Особенности

2)Технические параметры:

Частотный диапазон

136-174 МГц, 220-240 МГц, 410-470 МГц

Стабильность частоты

≤ ± 2.5PPm

Передача Мощность

2 Вт (33dBm)

Модуляции

GFSK/4GFSK

РЧ-Скорость передачи данных

1200 ~ 115200bps

Интерфейс

RS232 и RS485(TTL по индивидуальному заказу)

Питание

5V @ 2A(8 ~ 36V на заводе)

Интерфейс формат данных

8E1/8N1/801

Дальность передачи

3 км-5 км линия видимости (если антенна находится на высоте выше 2 м)

Чувствительность приема

-123dBm @ 1200bps

Пропускная способность канала

10 кГц @ 1200bps

Рабочая Температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность:

От 10% до 90% относительной влажности, без конденсации

Выбросов ток

≤ 1500mA

Получение ток

≤ 50mA

Размер (Д/Ш/В)

86X45X20 мм

Вес (г)

≤ 80 г

3) измерение

4) pin-определения

Контакты

XZ-DT25-L1/2/4E

Обратите внимание

DB9 Штекерный соединитель

1

VCC (+ 5 В)

5 ~ 36 В под заказ

2

RS-232/RXD

3

RS-232/ТСД

4

GND

Заземление источника питания

5

AGND

Заземления сигнала

6

RS-485/A

7

RS-485/B

8

SET_EN (включить набор)

9

SQ (индикатор сигнала приема)

5)Рабочая частота

Dip-переключатель может выбрать 0-16 каналов, ch1-ch15 фиксированы, частота ch0 может быть установлена произвольно с помощью программного обеспечения и сохранения. Dip switch dials to «ON» означает «1», dials to «OFF» означает «0», 1 байт-высокий байт, 4 байта-низкий байт.

Канал (1234)

XZ-DT25-L1E

XZ-DT25-L2E

XZ-DT25-L4E

0(0000)

156,025 МГц

230,025 МГц

430,025 МГц

1(0001)

140,025 МГц

221,025 МГц

410,025 МГц

2(0010)

142,025 МГц

223,025 МГц

414,025 МГц

3(0011)

144,025 МГц

224,025 МГц

418,025 МГц

4(0100)

146,025 МГц

225,025 МГц

422,025 МГц

5(0101)

148,025 МГц

226,025 МГц

426,025 МГц

6(0110)

150,025 МГц

227,025 МГц

434,025 МГц

7(0111)

152,025 МГц

228,025 МГц

437,025 МГц

8(1000)

154,025 МГц

229,025 МГц

441,025 МГц

9(1001)

158,025 МГц

231,025 МГц

445,025 МГц

10(1010)

160,025 МГц

232,025 МГц

449,025 МГц

11(1011)

162,025 МГц

233,025 МГц

453,025 МГц

12(1100)

164,025 МГц

234,025 МГц

457,025 МГц

13(1101)

166,025 МГц

235,025 МГц

461,025 МГц

14(1110)

168,025 МГц

236,025 МГц

465,025 МГц

15(1111)

170,025 МГц

237,025 МГц

469,525 МГц

Программное обеспечение для Функция

1,1 ввести режим настройки

Аппаратное обеспечение: Подключите 8-ю ногу с заземлением и зеленым светодиодом держит освещение, модуль входит в режим настройки, скорость последовательного порта составляет 9600 8N1

Программное обеспечение: при текущей скорости передачи данных 3 + номера отправляются непрерывно, XZ-DT25 входит в режим настройки, и выход последовательного порта ОК

Формат + + +

Return OK

1,2 канал 0 настройка частоты(Эта Частота является рабочей частотой 0 канала

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат <Channel_0:RX: 453,25000/TX: 453,25000

Объяснение> WF0 означает рабочую частоту канала записи 0

RX: означает получение частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

Одинаковые XZ-DT25 настройки частоты приема и передачи могут быть одинаковыми или разными, но модули в той же системе связи должны иметь одинаковую частоту приема и передачи. Dip-переключатель может устанавливать частоту только в канале 0.

1,3 интерфейс настройки скорости передачи данных

Формат> WBA

Возврат <Com_Rate:1200

Объяснение> WB означает скорость передачи данных через интерфейс записи

A ~ G означает 1200 ~ 115200bps;A = 1200, B = 2400, C = 4800, D = 9600, E = 19200, F = 38400, G = 115200

1,4 паритет биты настройки

Формат> WVN

Возврат <Проверка: 8N1

Объяснение> WV означает интерфейс паритета

N, E, O означает 8N1, 8E1, 8O1

1,5 настройка скорости передачи воздуха

Формат> WAA

Возврат <Air_Rate:1200

Объяснение> WA означает скорость передачи воздуха

A ~ G означает 1200 ~ 115200bps;A = 1200,B = 2400,C = 4800,D = 9600,E = 19200,F = 38400,G = 115200

Примечание: если скорость передачи данных по воздуху и скорость передачи данных по интерфейсу установлены одинаковыми, можно передавать данные непрерывно. Для передачи более длинного расстояния скорость передачи воздуха может быть установлена ниже, в то время как скорость передачи данных через интерфейс может быть установлена выше.

1,6 чтение всех параметров команды

Формат> R

Возврат <Channel_0:RX: 453,25000/TX: 453,25000

<Com_Rate:1200

<Air_Rate:1200

<Проверки: 8N1

Объяснение выходных XZ-DT25current рабочих параметров

1,7 выход режим настройки

Формат> Система домашнего театра

Return OK

XZ-DT25 режим настройки выхода, если XZ-DT25 входит в режим настройки, он будет выходить, когда у него нет каких-либо действий команды на непрерывном 60S.

Стандартный аксессуары:

Кабель для программирования rs232 и rs485

Небольшой присоски антенна

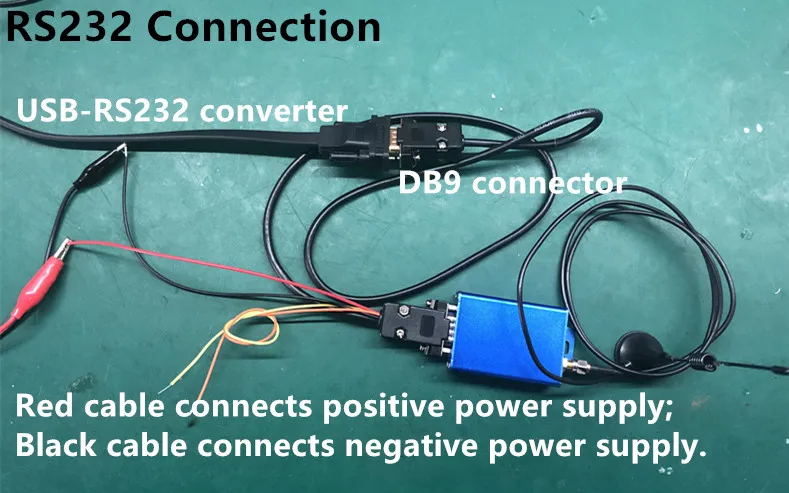

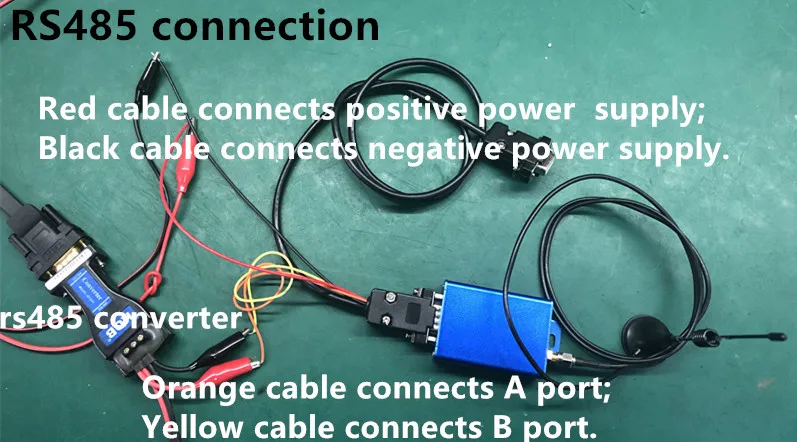

Инструкции по подключению:
