GPRS DTU GSM Lte беспроводной модуль передачи данных RS232/485 последовательный порт к 3g 4G

GPRS DTU GSM Lte беспроводной модуль передачи данных RS232/485 последовательный порт к 3g 4G

Технические характеристики:

1) Основной Особенности

Поддержка 4G/3g/2G, Mobile, Telecom и China Unicom;

Двунаправленная Прозрачная передача данных между терминалами ttl, RS485, RS232 и сервер;

Поддержка пользовательского пакета регистрации и сердцебиения;

Стандартный разъем интерфейса связи TCP/IP в сервере;

Интеллектуальное анти-отключение, поддержка онлайн-тестирования и онлайн-обслуживания, отключен, затем Автоматический повторный циферблат, убедитесь, что оборудование всегда онлайн;

Поддержка конфигурации имени домена, IP, номера порта, APN, последовательного порта, скорости передачи данных и других параметров через последовательный порт;

Поддержка удаленной конфигурации, обновление удаленной прошивки;

Поддержка фиксированного IP и имени домена DNS.

2) технические параметры

Тип

Параметры

Блок

Минимум

Типичные соотношение цена/качество

Максимальная

Электрические свойства (25℃)

Сетевой Напряжение

4,75

12

36

V

Рабочий ток

70

150

250

MA

Максимальный ток

-

-

2000

MA

Беспроводная Производительность (25 ℃)

Частотный диапазон

4G 3g 2G

-

Чувствительность

-106dBm

-

Макс. выбросов Мощность

EGSM900: + 33dBm (класс мощности 4)...

LTE: + 23dBm (класс мощности 3)...

-

Общее представление

Интерфейс скорость

1200

9600

115200

ДНС

Интерфейс уровня

RS485, RS232, ttl

Рабочая Температура

-40

80

℃

Измерение

52 × 35 × 10 (не включая антенну и аксессуары)

Мм

3) измерение

4) Диапазон частот

5) с использованием метода

5. 1 через соединение

Когда XZ-DG4 работает в режиме подключения TCP/IP, передача данных между XZ-DG4 и серверами является полностью прозрачной, чтобы держать XZ-DG4 в сети, пользователи должны определить зарегистрированную рамку данных и сердцебиение кадра данных, и сервер должен отличить зарегистрированную рамку данных и рамка данных сердцебиения от пользовательской рамки данных. Сервер может также удаленно установить XZ-DG4 SDN или имя домена.

5. 1,1 зарегистрированная рамка данных:

Зарегистрированный тип данных пакета 0x00, с минимальной нагрузкой 16 байт. Пользователи могут свободно добавлять пользовательские данные, данные автоматически добавляются в Байт силы сигнала и могут устанавливать 70 байт в большинстве.

Рамки головного света

Адрес

Тип

Нагрузки Длина

Нагрузки

CRC16 калибровки

0x24

ID3

ID2

ID1

ID0

0x00

LEN_H

LEN_L

Данных

CRC_H

CRC_L

Рамки головного света:0x24

Адрес:Шестигранный, высокий байт находится спереди

Тип:0x00: отчет IMSI (15 байт) + CSQ (1 байт)

Длина:Длина данных детали, высокий байт находится спереди;

Нагрузка:Содержание данных: первые 15 байт-это IMSI (ascll код) sim-карты, затем 1 байт-Значение силы сигнала RSSI (подписанный номер) GPRS, и последний-это информация о зарегистрированном пакете, определённая пользователем.

CRC16 калибровки:Начните от головки кадра до содержания данных, CRC-16 ($1021) проверка всех данных;

1) CRCH: CRC16 checksum high 8 бит;

2) CRCL: CRC16 checksum high и low bit

5. 1,2 сердцебиение рамка данных:

Пакет heartbeat отправляет однобайтовые данные по умолчанию, и данные 0x04. Если это пользовательский пакет сердцебиения, то один отправляет пользовательские данные о сердцебиении пакета, и интервал передачи составляет 40 секунд.

5. 2 функция sums использования

Когда XZ-DG4 работает в режиме SMS, XZ-DG4 может общаться с Любым Мобильным телефоном по SMS. Когда мобильный телефон отправляет любое сообщение на XZ-DG4, XZ-DG4 с последовательного порта отправляет текущее содержание SMS (поддерживает только до 70 символов ASCII), если оборудование терминала вернет данные из последовательного порта (максимум 70 символов ASCII) XZ-DG4 автоматически ответит на данные на номер мобильного телефона, с которого он получает текстовые сообщения в последний раз.

Поддерживаются специальные требования к настройке функция sums

6) pin-определения

Контакты

Определение

Вход/выход

Функция Описание

1

VCC

Вход

Положительный источник питания (4,75 V-36 V)

2

Rxd_RS232

Вход

Вход последовательного порта RS232 уровня

3

Txd_RS232

Выход

Выход последовательного порта RS232 уровня

4

GND

Вход

Отрицательный источник питания

5

SGND

Вход

SGND

6

A_RS485

Вход, Выход

Порт RS485 уровня

7

B_RS485

Вход, Выход

B порт уровня RS485

8

I01

NC

9

I02

NC

7) на команды

Описание команды

Формат

Параметры

Введите режим команды AT

+ + +

Нет (введите и верните ОК)

Установить IP/SDN имя домена

AT + SDN = 1, [<SDN>, <порт>, <num>] [...] [...]

<SDN>: имя домена

<Порт>: порт No

<Num>: серийный номер <1 ~ 5>

Примечание: 1 является наивысшим приоритетом)

Удалить IP/SDN имя домена

AT + SDN = 0, <num>

<Num>: серийный номер 1 ~ 5: указанный серийный номер.

A: удалить все

Набор идентификационный номер

AT + MODIDSET = 1, <id>

<Id>: DTU ID десятичная система

Комплект серийный Порты и разъёмы параметры

AT + IPR = 1, <bau>, <длина>, <паритет>, <стопбит>

<Bau>: скорость передачи данных

0: 1200bps

1: 2400 бит

2: 4800 бит

3: 9600 bps (по умолчанию)

4: 19200 бит

5: 38400 бит

6: 57600 бит

7: пройденное расстояние в 115200 бит

<Длина>: бит данных

8: 8 бит данных

<Parity>: проверка паритета

N: нетчетности

O: нечетность

E: даже паритет

<Stopbit>: стоп-бит

1: 1 бит

Добавить APN конфигурации товара

AT + профиль = 1, <SN>, <MCC + MNC>, <APN>, <Имя пользователя>, <пароль>

<SN>: Серийный номер (1 ~ 8)

MCC: код страны мобильного телефона

MNC: код мобильной сети

<APN>: точка доступа

<Имя пользователя>: имя пользователя

<Пароль>: пароль

Удалить APN конфигурации товара

AT + профиль = 0, <SN>

<SN>: Серийный номер 1 ~ 8: указанный серийный номер.

A: удалить все

Комплект Добавить функции ID

AT + ADDIDEN = 1, <mode>

<Режим>: выбор режима

0: не добавьте идентификатор перед прозрачной передачей данных по умолчанию

1: Добавьте ID перед установкой прозрачной передачи данных

Набор зарегистрированный пакет функция

AT + regpt = 1, <текст>

<Текст>: содержание зарегистрированного пакета

Набор сердцебиения формат

AT + HBTPKT = 1, <текст>

<Текст>: содержимое пакета сердцебиения

Отправка раз в 40 с

Набор SMS режим работы

AT + SMSTMODE = 1, <mode>

<Режим>: режим запуска

0: TCP/IP режим

1: TXT прозрачный режим передачи

Запрос номер прошивки

AT + FWV =?

Нет

Перезагрузки DTU

При температуре + перезагрузки

Нет

Выход в режиме командной

При температуре + бросить

Нет (если последовательный порт не работает, то автоматически выключается после 60 s)

8) Индикация состояния и описание неисправности

Индикатор состояния

Описание состояния (любое светодиодное освещение означает включение питания)

Красный светодиодный

Вспышка, когда есть связь данных в последовательном порте

Синий светодиодный

Свет или вспышка при подключении XZ-DG4 к базовой станции

Зеленый светодиодный

Когда XZ-DG4 успешно подключен к верному серверу, он мигает раз в 3 секунды. Если он соединяется, то мигает один раз в 0,5 s

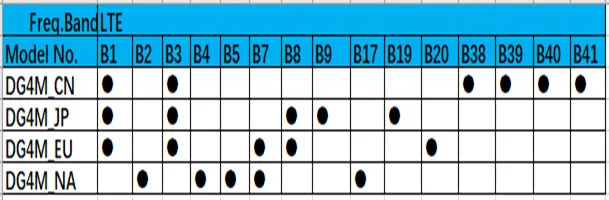

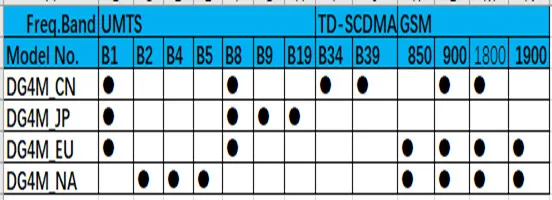

9)XZ-DG4 описание модели

XZ-DG4 охватывает общую частоту 4G и делится на следующие четыре версии в соответствии с сегментом частот. Соответствующая версия следующего частотного покрытия может быть выбрана в соответствии с фактическим использованием пользователя. Пожалуйста, подтвердите Частотные диапазоны с нашими продажами при заказе.

Если вам нужен 2g/3g/4g PCB небольшой размер модема (XZ-DG4P) для встроенной системы или второй дизайн использования, вот ссылка:
