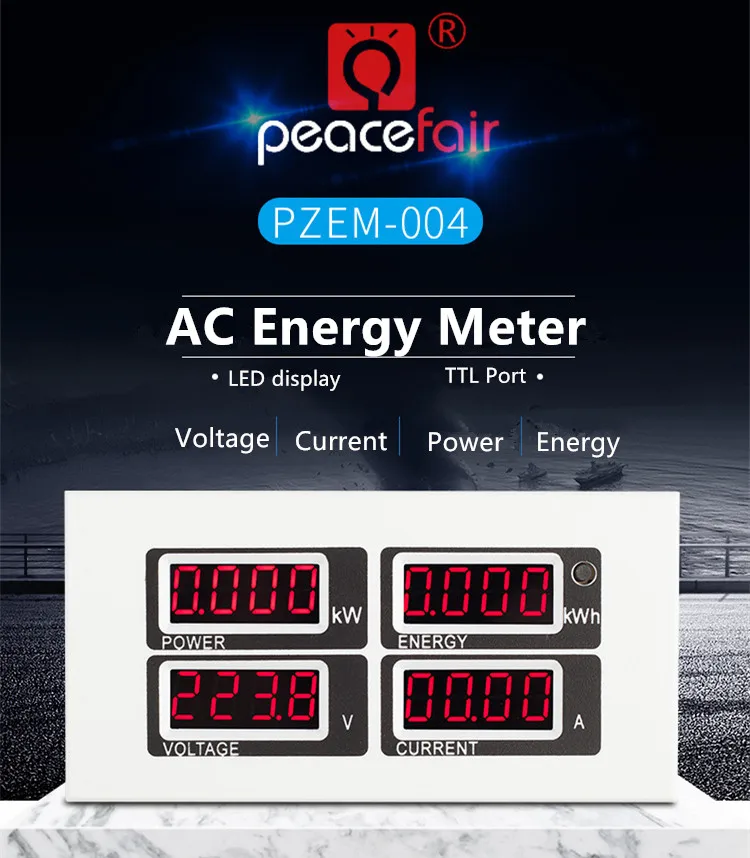

Phash Цифровой вольтметр с цифровой панелью переменного тока TTL 220 В 100A светодиодный

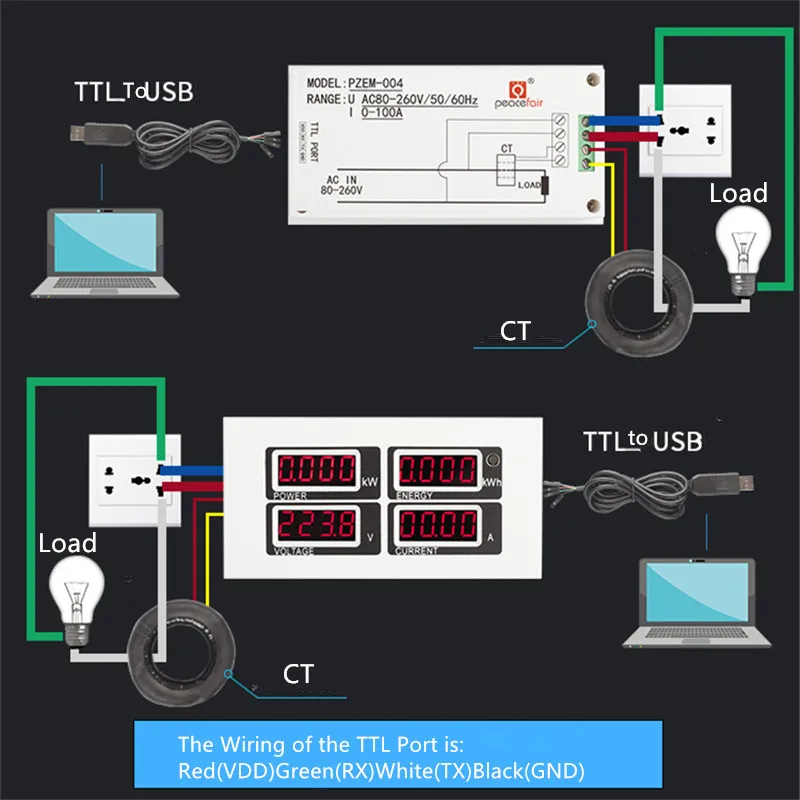

PZEM-004 AC однофазная цифровая панель вольтметр измеритель тока TTL 220V 100A светодиодный Напряжение ватт кВт-ч метр с разъемом CT USB кабель   Этот модуль в основном используется дляИзмерение напряжения переменного тока, тока, активной мощности и активной энергии, Модуль без функции отображения, данные считываются через интерфейс TTL.

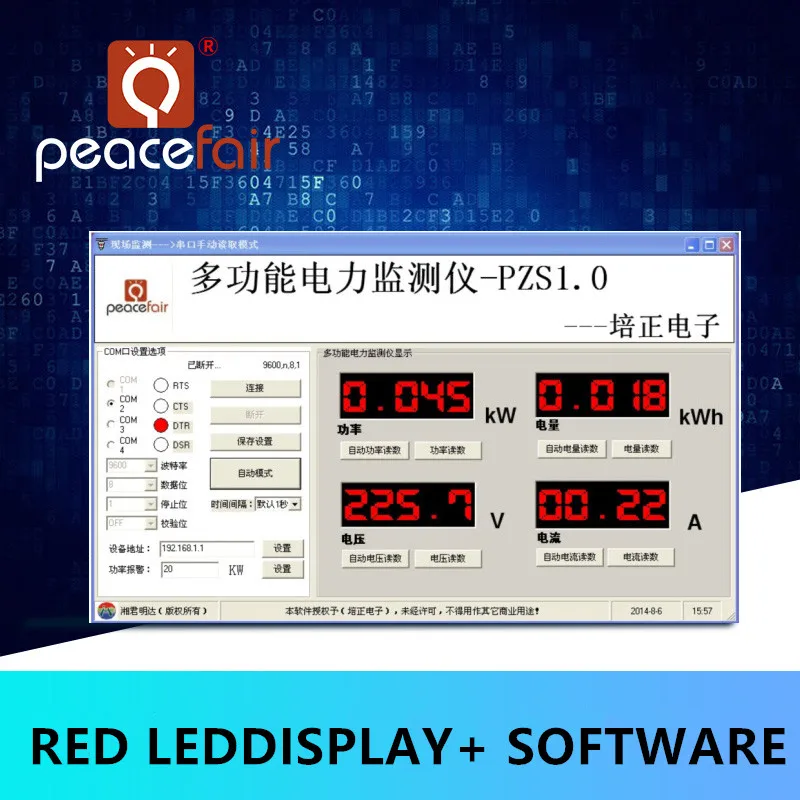

Мы предоставляем программное обеспечение для подключения его к ПК. Если вы хотите подключить его к другим терминальным устройствам, таким как PLC,SCM и так далее, пожалуйста, подготовьте Подходящий кабель и напишите программу самостоятельно.


Нажмите на эту ссылку, чтобы загрузить программное обеспечение и руководство пользователя.

Http://www.mediafire.com/file/c51q12t5r34aozk/PZEM-004%25E8%25BD%25AF%25E4%25BB%25B6.zip/file         1. Рабочее напряжение: 80 ~ 260VAC

2. Испытательное напряжение: 80 ~ 260VAC

3. Номинальная мощность: 100A/22000 Вт

4. Рабочая частота: 45-65 Гц

5. Точность измерения: 1,0 класс



Функция

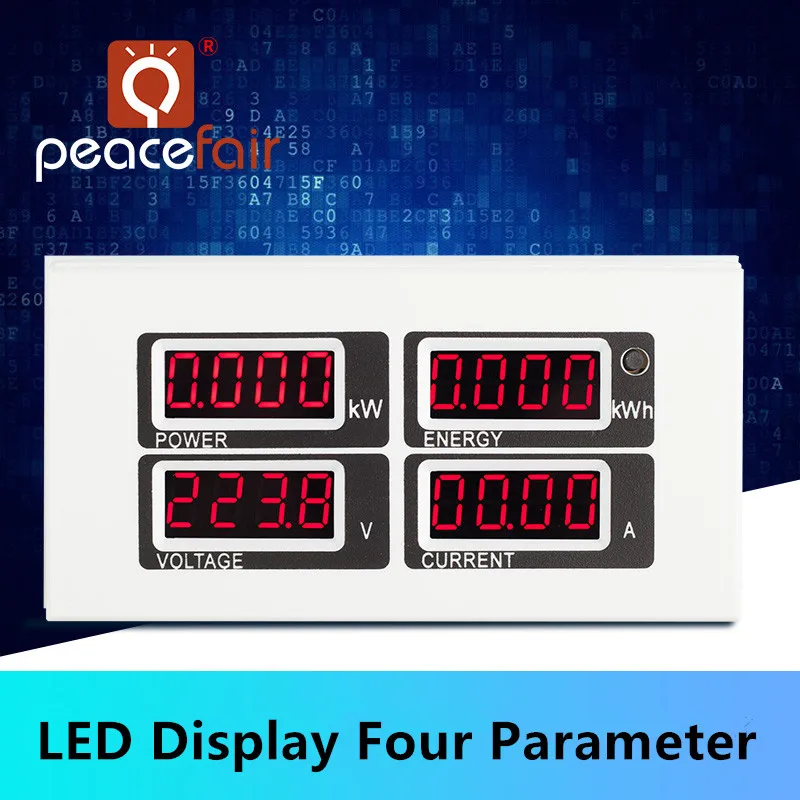

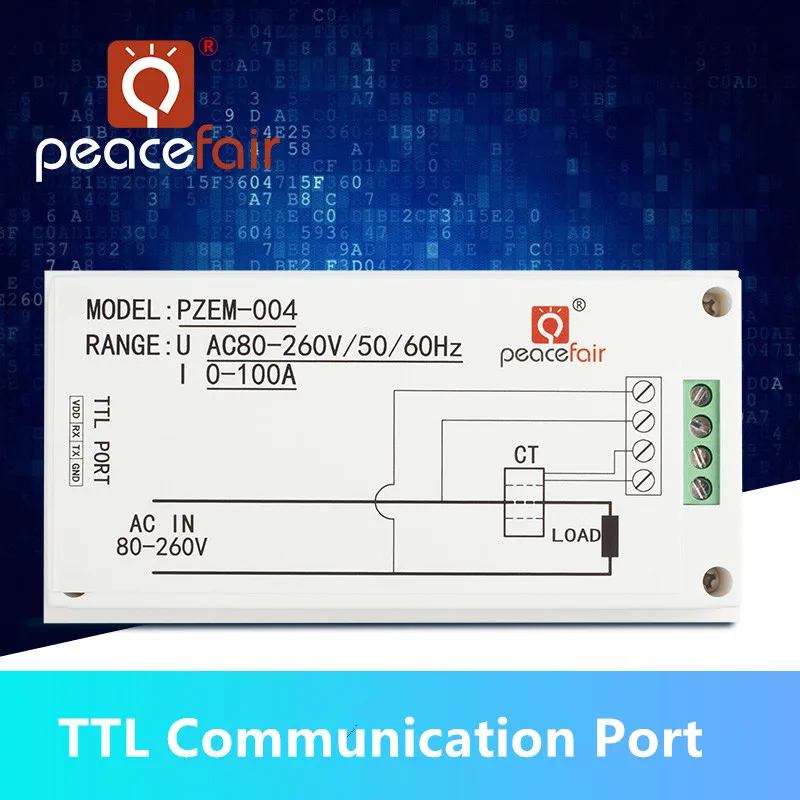

1. Ectrical Функция измерения параметров (напряжение, ток, активная мощность, энергия). 2. Функция аварийной сигнализации от перегрузки (превышение порога сигнала тревоги питания вспышка питания). 3. Предустановленная функция порога питания (может установить порог питания). 4. Функция сброса энергетического ключа. 5. Храните данные при отключении питания (храните накопленную энергию перед выключением питания). 6. Функция ярко-красного цифрового дисплея (отображение напряжения, тока, активной мощности, энергии). 7. Функция последовательной связи (с TTL последовательным интерфейсом, может общаться с различными клеммами через pin-плату, читать и устанавливать parameТерс).   Передний дисплей и ключ I. Интерфейс дисплея Интерфейс дисплея формируется четырьмя яркими красными цифровыми трубами, используемыми для отображения напряжения, тока, мощности, параметров энергии.   II. Формат дисплея 1. Мощность: Диапазон испытаний: 0 ~ 22 кВт В пределах 0 ~ 10 кВт Формат дисплея составляет 0,000 ~ 9,999; В пределах 10 ~ 22 кВт Формат дисплея 10,00 ~ 22,00. 2. Энергия: Диапазон испытаний: 0 ~ 9999квтч В пределах 0 ~ 10 кВтч Формат дисплея составляет 0,000 ~ 9,999; В течение 10 ~ 100 кВт · ч Формат дисплея 10,00 ~ 99,99; В пределах 100 ~ 1000 кВт · ч Формат дисплея составляет 100,0 ~ 999,9; 1000 ~ 9999kWh и выше, Формат дисплея 1000 ~ 9999. 3. Напряжение: Диапазон испытаний: 80 ~ 260VAC Формат дисплея составляет 110,0 ~ 220,0. 4. Ток: Диапазон испытаний: 0 ~ 100A Формат дисплея составляет 00,00 ~ 99,99. III. Ключ   На панели есть ключ, его можно использовать для сброса энергии. Метод сброса энергии: удерживайте клавишу в течение 5 секунд, пока не мерцает цифровое окно дисплея энергии, затем отпустите клавишу. Короткое нажатие кнопки снова, затем данные о энергии очищены и выйти из мерцающего состояния, теперь операция сброса завершена; Если долго нажмите в течение 5 секунд снова, пока больше не мерцает, это означает выход из состояния сброса   Иллюстрация коммуникации 1. Подключите жесткий провод в соответствии с схемой проводки на рис. 1 и 2. 2. После подключения провода, пожалуйста, выберите порт связи, верхнее компьютерное программное обеспечение этого модуля поддерживает порт связи: COM2 \ COM3 \ COM4, вы можете проверить через диспетчер устройств, если это не указанный выше порт связи, вы должны изменить его через порт.   Меры предосторожности 1. Этот модуль подходит для помещений, пожалуйста, не используйте на открытом воздухе. 2. Приложенная нагрузка не должна превышать номинальную мощность. 3. Заказ проводки не может быть неправильным. 100% новый бренд высокого качества

1 X PZEM-004 ACВольтметр Амперметр

1 X сплит-КТ

1 X USB кабель
