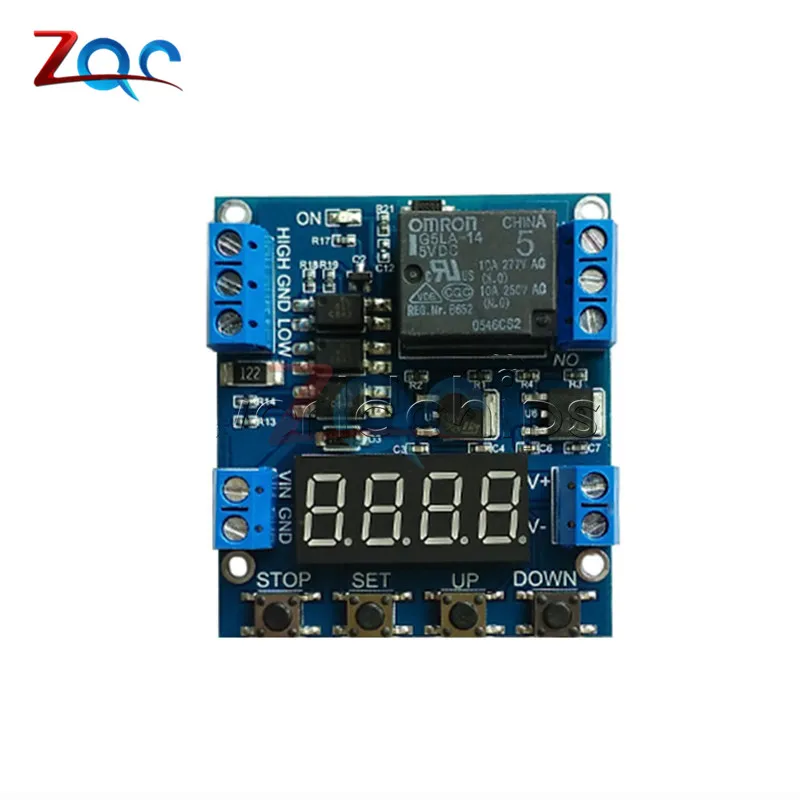

Таймер задержки запуска 6-30 В постоянного тока 1-канальный модуль релейного

Таймер задержки запуска 6-30 В постоянного тока 1-канальный модуль релейного

Особенности:

Релейный модуль, сила задержки и триггер, обнаружение ограничения напряжения в верхней и нижней частях, время цикла и подсчет

0,01 секунд (мин) до 9999 минут (макс.) с плавной регулировкой.

Этот продукт прост в использовании, имеет сильную функцию синхронизации, функцию подсчета и Обнаружение напряжения. Пожалуйста, следуйте вашим потребностям, внимательно посмотрите на описание продукта, мы считаем, что всегда есть функция для вас!



Основные характеристики:

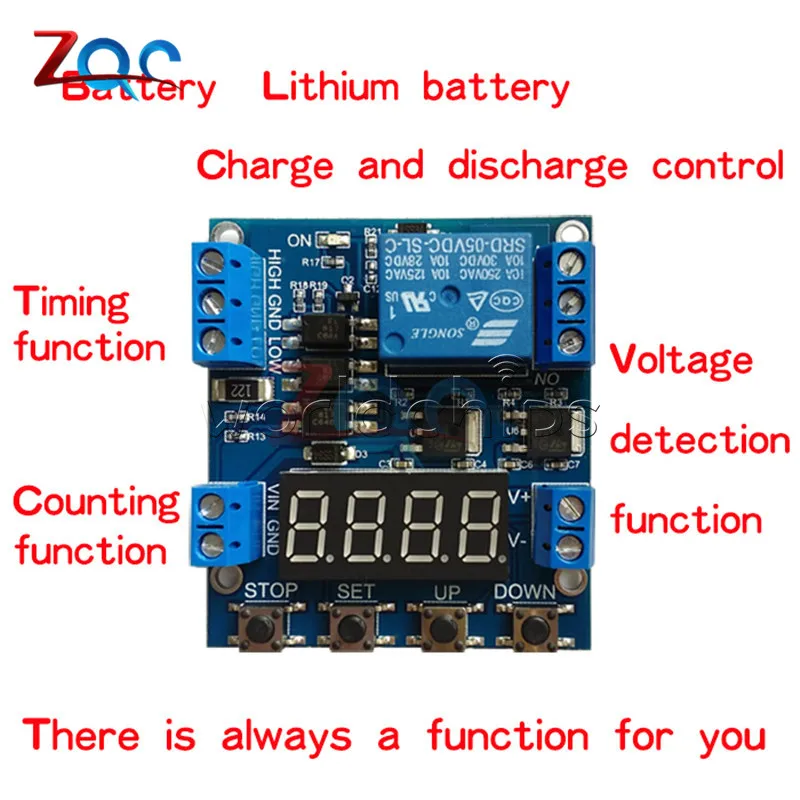

Многофункциональность: Мощная Функция синхронизации, функция подсчета и функция обнаружения напряжения; Поддержка высокоуровневого триггера, низкоуровневого триггера, управления переключателем;
Широкий источник питания (6 ~ 30 в), использование очень удобно;
Интерфейс четкий и простой, мощный, легко понять, удовлетворить почти все ваши потребности;
Функция аварийной остановки (кнопка «стоп»); С защитой от обратной полярности, обратная полярность не сгорит продукт.
Увеличьте режим сна, если этот режим включен, без какой-либо операции в течение 5 минут, затем автоматически Выключите монитор, при любом пробуждении ключа;
Вы можете задать различные параметры OP, CL, LOP, которые не зависят друг от друга и автоматически сохранены;
После выключения модуля все настройки параметров не теряются.



Режим работы:

P-1: сигнал триггера, реле включено время «OP», а затем Отключено; В «OP» время, следующим образом:

P1.1: сигнал срабатывает снова, недействителен

P1.2: сигнал срабатывает снова, часы сбрасываются

P1.3: триггер сигнала снова, выключить, остановить часы;

P-2: после срабатывания, реле выключено «CL» времени, реле на «OP» время, а затем отключите реле;

P-3: Функция удержания сигнала: Когда сигнал триггера, запустите таймер «CL», «CL» для завершения подключения реле (если период сигнала исчезает, затем остановить время и «CL» ясно); Когда сигнал исчезает, когда таймер «OP» закончен, Реле выключено (во время периода «OP» сигнал срабатывает снова и «OP» очищается).

Функция автоматической блокировки сигнала P4.1: запускает первый раз, время синхронизации «CL», время для завершения подключения реле; Снова триггер, время «OP», таймер для завершения отключения Реле, цикла. (Сигнал срабатывает во время задержки, недействителен)

Функция автоматической блокировки сигнала P4.2: запуск в первый раз, синхронизация времени «CL», синхронизация для завершения подключения реле; Еще раз триггер, синхронизация «OP», время завершения отключения Реле, цикла. (Сигнал срабатывает во время задержки, часы очищены)

P-5 рециркуляции: реле включает время «OP», выключает время «CL» и циклы «LOP». «OP», «CL» и «LOP» регулируются.

P5.1: триггер, запуск цикла; Триггер снова, сброс системы.

P5.2: Когда сигнал удерживается, система автоматически запускается; Сигнал исчезает, и система сбрасывается.

P5.3: Нет необходимости запускать сигнал, перезапустить или выйти из интерфейса настроек параметров, система автоматически запускается;

P6.1: функция самоблокировки сигнала: первый триггер, реле подключено; Триггер снова, реле отключено.

P6.2: функция блокировки сигнала: высокий импульсный триггер, Подключение реле; Низкий импульсный (Переменный переключатель) триггер, релейное отключение.

P6.3: функция блокировки сигнала: высокий импульсный триггер, выключение реле; Низкий импульсный (Переменный переключатель) триггер, Подключение реле.

P-7 реле подсчета: к импульсу (или переменной переключателя) система подсчитывает один раз, чтобы достичь порога «CnOP», реле включается и счетчик очищается; подождите, пока следующий пульс (или Переменная Переключатель) достигнет порога «CnCL», когда реле отключено.

Напряжение обнаружения

Нижний предел напряжения: nL1; Верхний предел напряжения: UL1.

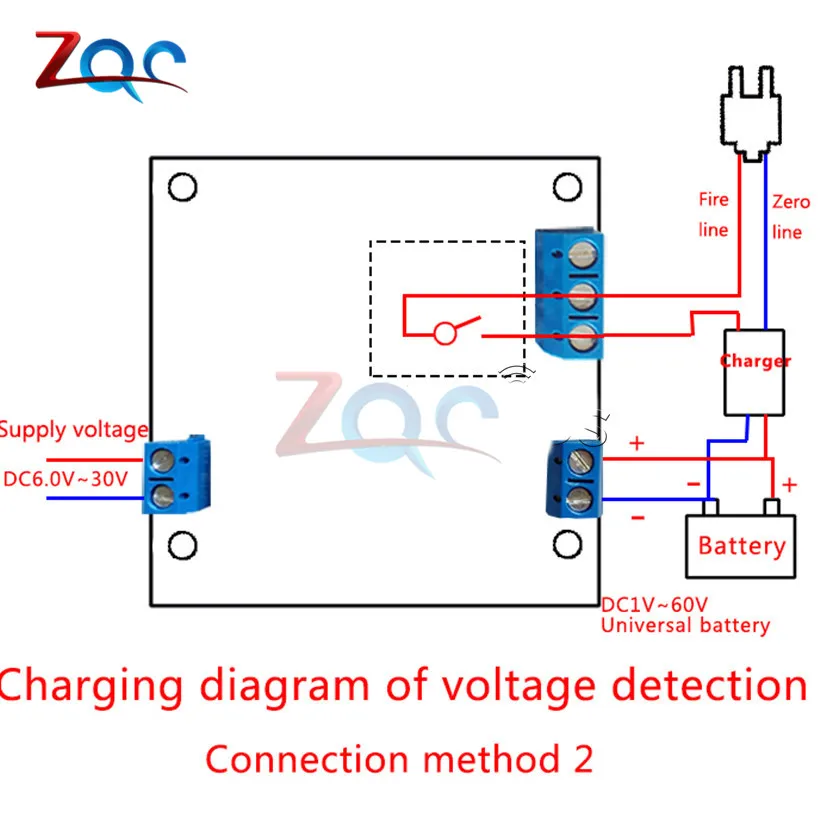

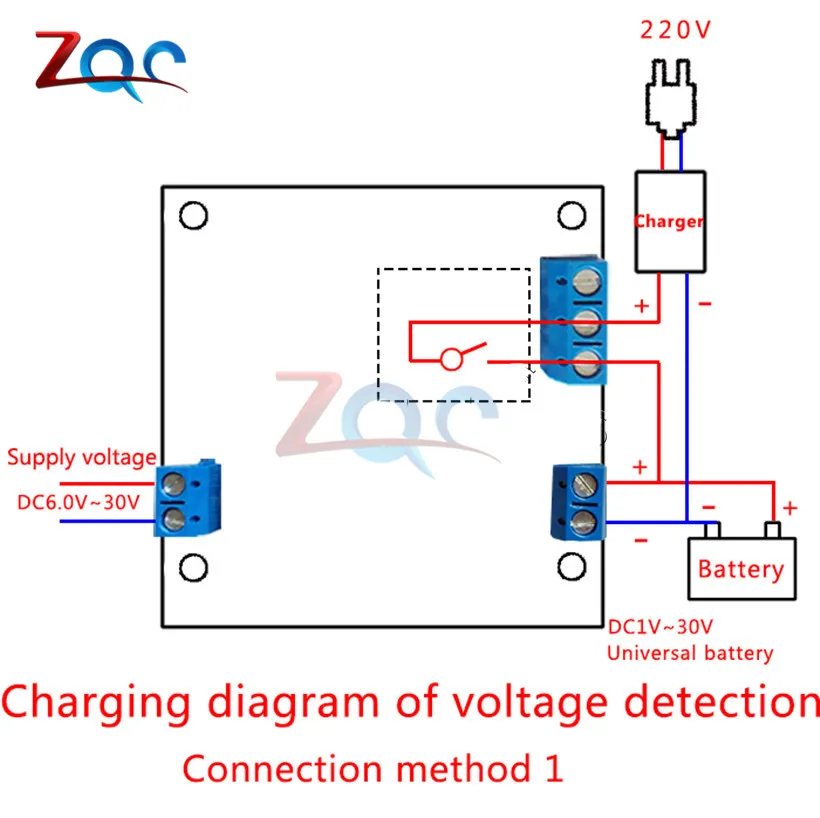

U-1: обнаружение зарядки: Когда измеренное напряжение ниже нижнего предельного напряжения, реле включено; Выше верхнего предельного напряжения, реле отключено.

U-2: обнаружение разряда: Когда измеренное напряжение ниже нижнего предельного напряжения, реле выключено; Выше верхнего предельного напряжения, реле тянет.

U-3: Интервальная проводимость: Когда измеренное напряжение между верхними и нижними границами между проводимостью реле, другой чехол выключен;

U-4: проводимость вне диапазона: измеренное напряжение ниже нижнего предельного напряжения или выше верхнего предельного напряжения, проводимость реле,

Дополнительные характеристики:

Во всех функциях синхронизации вы можете достичь функции измерения напряжения, короткое нажатие [вниз] Клавиша для переключения дисплея;

Параметры продукта:

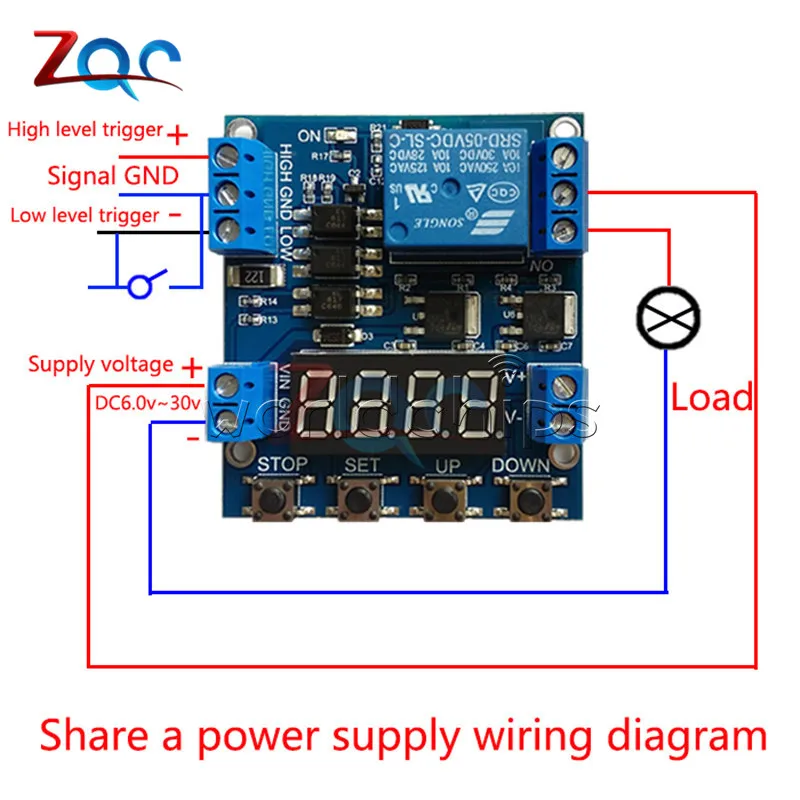

1: Рабочее напряжение: 6 - 30 в источник питания.

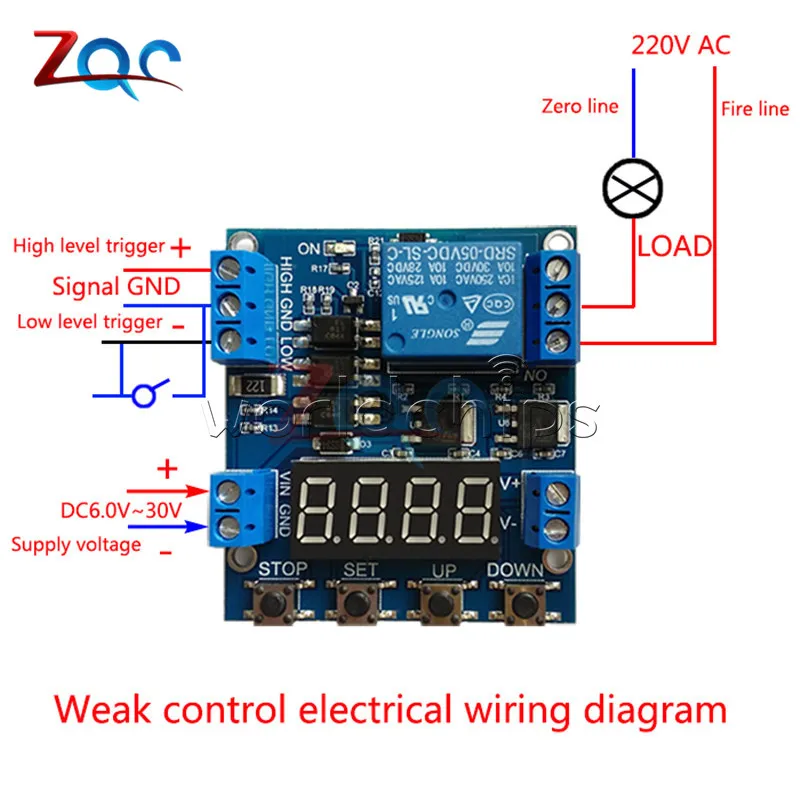

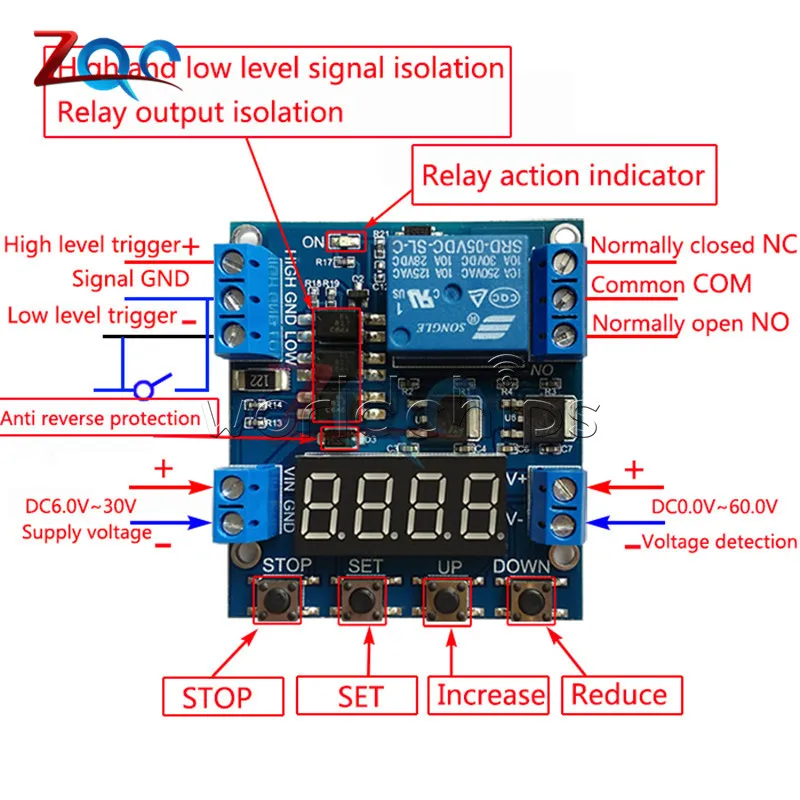

2: Источник запуска: Триггер Высокий уровень (3,0 V ~ 24V), низкий уровень триггера (0,0 V ~ 0,2 V), переключатель управления (пассивный коммутатор).

3: Выход Емкость: может контролировать DC 30v / 5A или переменному току 220v / 5A оборудования.

4: тихий ток: 20 мА, рабочий ток: 50 мА.

5: Услуги срок службы: Более 100000 раз; Рабочая температура: от-40 до 85; Размеры: 6,2*3,8*1,7 см.

6: с изоляцией оптопары, улучшенной Защитой от помех, промышленной печатной платой, потеря мощности параметров не теряется.

Специальное примечание: релейный выход является пассивным контактом, без прямого выхода, Управляйте проводимостью линии или отключенной ролью.

Диапазон синхронизации

0,01 секунд (мин) до 9999 минут (макс.) с плавной регулировкой

Как выбрать диапазон времени?

После установки параметра выбора режима на экране нажмите кнопку «стоп», чтобы выбрать диапазон времени.

XXXX. Десятичная точка в месте единицы измерения, диапазон времени: от 1 секунды до 9999 секунд.

XXX. X знака после запятой в десятилетие, диапазон времени: 0,1 секунд до 999,9 секунд.

XX знака после запятой в сто, диапазон времени: 0,01 секунд до 99,99 секунд.

Х. Х. X. Десятичная полная яркость, диапазон времени: от 1 минуты до 9999 минут.

К примеру, вы хотите, чтобы установить «OP составляет 3,2 секунд, затем переместите знака после запятой в десятилетие, цифровой display003.2

Описание параметра: «OP»-время проводимости, «CL»-время выключения, «LOP»-количество циклов (1-9999 раз, «----» представляет бесконечную петлю).

Эти параметры независимы друг от друга, но разделяются каждым режимом. Например, в режиме P1.1 установите режим on-time «OP» на 5 секунд, если вы переключитесь в режим P1.2, это «OP» будет также 5 секунд.

В главном интерфейсе (дисплее 0000), короткое нажатие кнопки «SET» отобразит «OP» («CL», «LOP») и соответствующее время XXXX;

Некоторые параметры только режим «OP» (например, режим P1.1, P1.2, P1.3), короткое нажатие кнопки «SET» для отображения только «OP» и соответствующего времени;

Некоторые модели имеют параметры «OP», «CL», «LOP» (например, режим P5.1, P5.2), короткое нажатие кнопки «SET» отобразит «OP» и соответствующее время, «CL» и соответствующее время, «LOP» и соответствующее количество раз;

В главном интерфейсе нажмите кнопку «SET», чтобы увидеть информацию о параметрах текущего режима, очень удобно!

Как установить параметры?

Сначала прочтите инструкции, чтобы определить требуемый режим работы.
Модуль приведен в действие, дисплей в режиме текущей работы (режим по умолчанию P1.1), затем введите основной интерфейс; нажмите кнопку «SET» в течение 2 секунд после выхода для ввода интерфейса выбора режима; Короткое время, нажав кнопку «UP», «DOWN», чтобы выбрать режим (P1.1 ~ U-4).
Выберите режим (например, P5.3), нажмите кнопку «SET», затем параметр, который будет установлен, мигает («OP» on-time, «CL» off time, циклы «LOP» («----» представляет бесконечную петлю), по «вверх», «вниз» Клавиши для регулировки значения параметра, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение одного блока); затем нажмите кнопку «стоп», чтобы выбрать знака после запятой, выберите временной диапазон (0,01 секунд до 9999 минут); Короткое нажатие «комплект» Кнопка для установки следующих параметров текущего режима процедуры, как указано выше.
После установки параметров нажмите кнопку «set» в течение 2 секунд, затем отпустите, имя текущего режима будет мигать один раз, а затем вернуться на главный экран, задайте параметры успеха!

5. Функция P-5 количества циклов и направления может быть установлена, «----» представляет бесконечную петлю, введите настройки параметров LOP, коротко нажмите кнопку «стоп», чтобы переключить LOP1 и LOP2, LOP1 от имени реле включается, а затем выключается, LOP2 от имени реле сначала выключено, а затем проводимость.

При установке параметра функции обнаружения напряжения нижний предел напряжения nL1 должен быть ниже верхнего предела напряжения UL1, в противном случае основной интерфейс будет отображать ERR, А затем вернитесь к интерфейсу настройки параметров, вам нужно повторно установить параметры напряжения.

Основной интерфейс: в реле не работает отображение состояния «0000» (без десятичной точки), с десятичной точкой в состоянии реле.

Экран выбора режима: нажмите кнопку «SET», чтобы войти, после завершения настройки нажмите кнопку «SET», чтобы вернуться к главному экрану.

"Стоп" кнопки расширения:

Реле общего назначения включить режим:

ВКЛ: реле позволяет проводить в режиме ON-time;
Выключение: реле всегда закрывает проводимость;

В главном интерфейсе нажмите кнопку «стоп», чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на главный экран. (Эта функция является функцией аварийной остановки, нажмите на реле)

Спящем режиме:

Автоматический Режим сна «C-P»: долгое время не работает, цифровая трубка автоматически закрывает дисплей, программа нормальной работы, любой ключ для пробуждения (функция клиента на выбор);
«O-d» нормальный режим: цифровой дисплей всегда открыт;

Нажмите кнопку «стоп» в течение двух секунд, а затем отпустите для переключения «C-P» и «O-d», в котором текущее состояние мигает, а затем Вернитесь на главный экран.

Посылка:

1 шт. 1-канальный релейный модуль, триггер, таймер задержки цикла, переключатель цепи, регулируемый 6-30 в
