Комплект для сборки робота в стиле алфавита 2 Raspberry Pi Zero W (встроенный Wi-Fi) +

AlphaBot2 робот строительный комплект для Raspberry Pi Zero W (встроенный WiFi)

Описание продукта:

AlphaBot2 робот строительный комплект для Raspberry Pi Zero W, с контроллером Raspberry Pi Zero W (встроенный WiFi)

Обзор

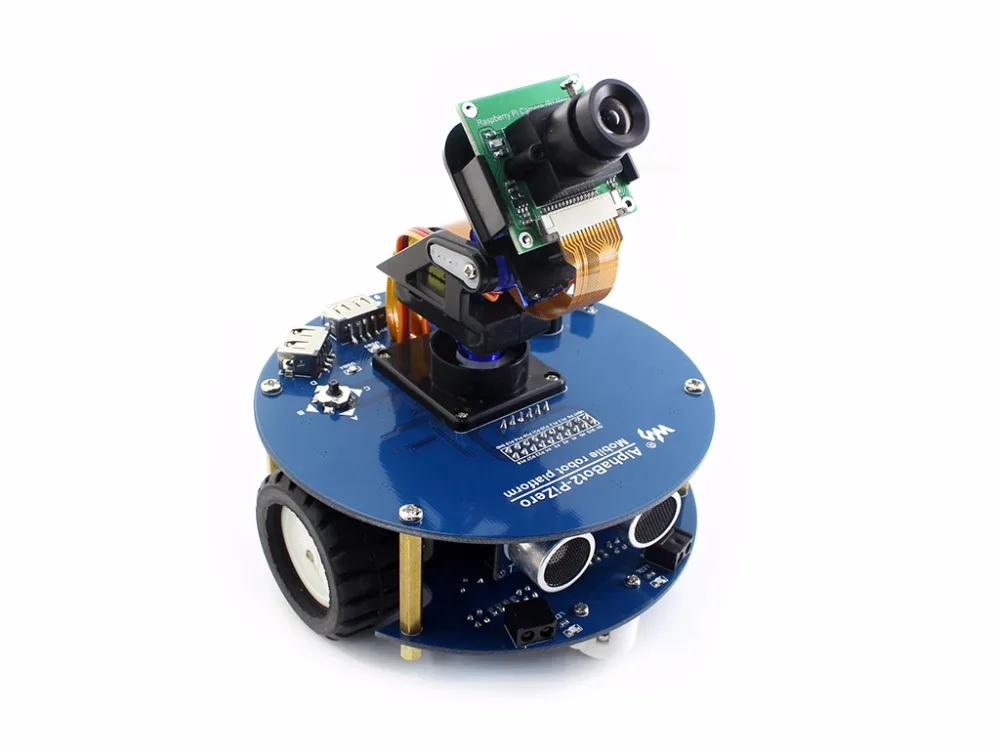

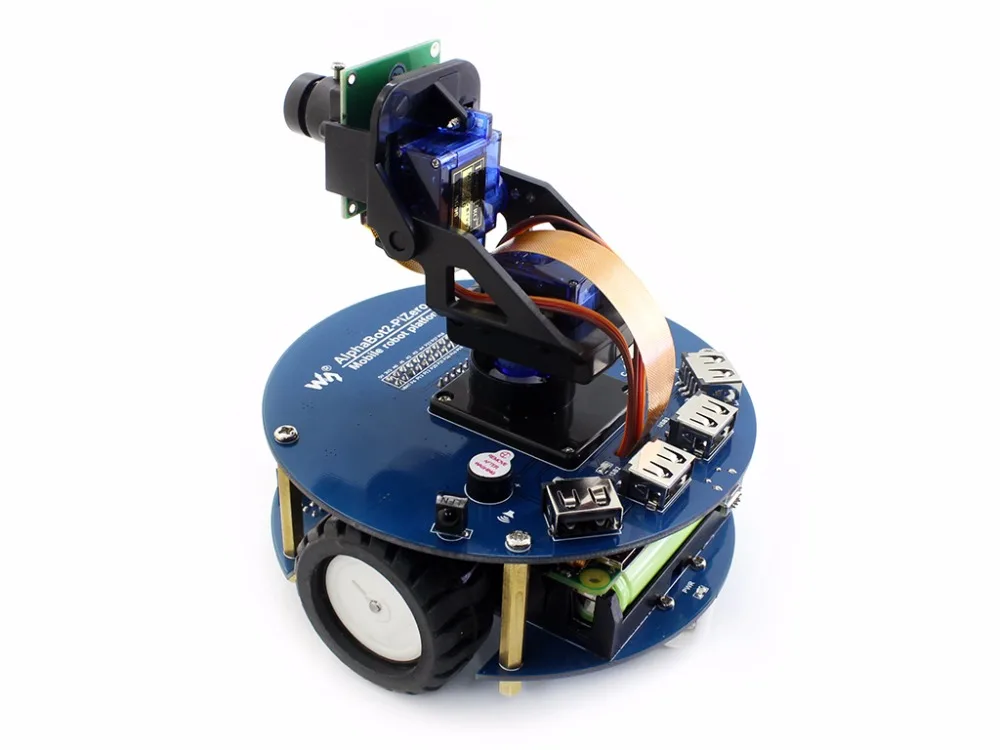

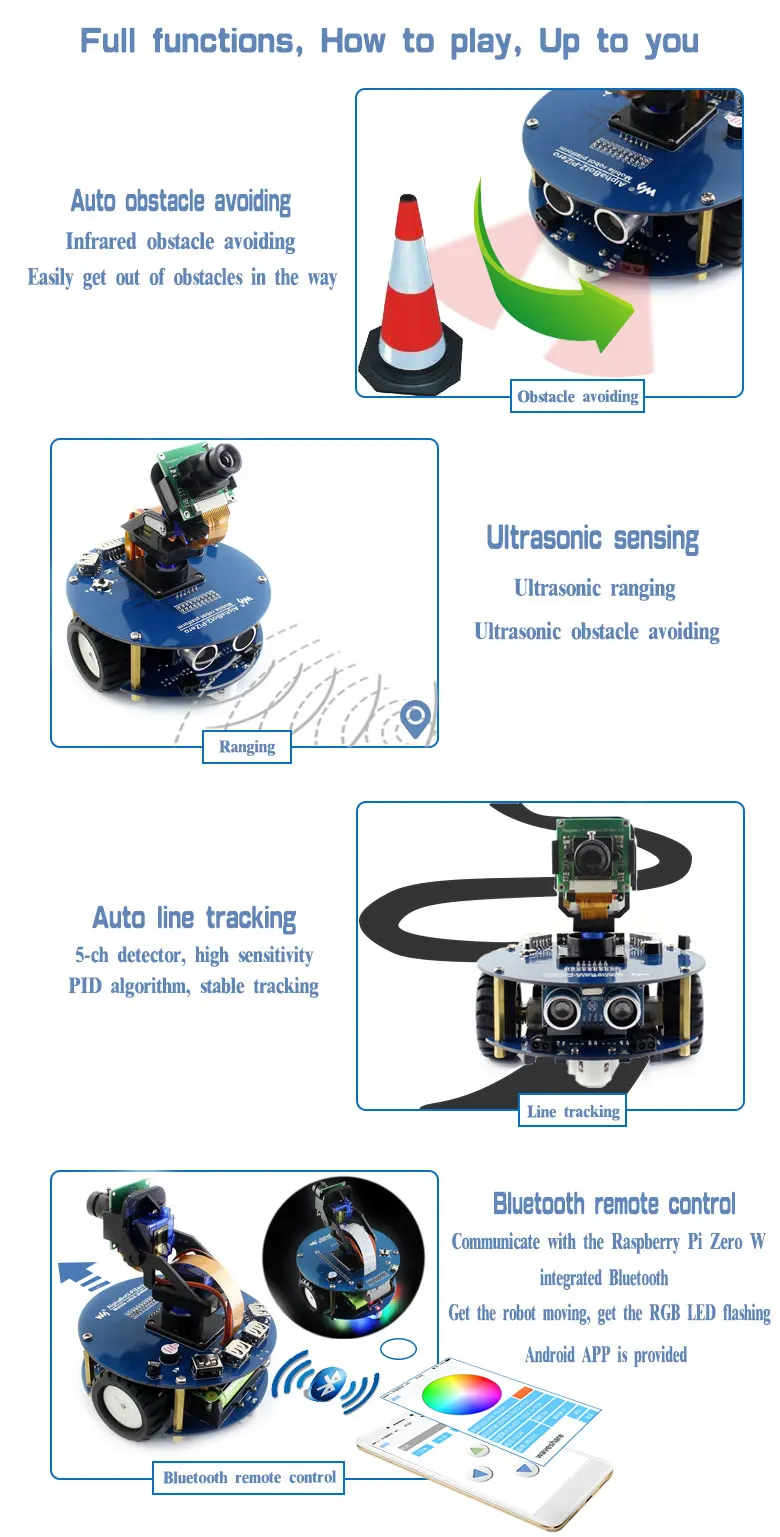

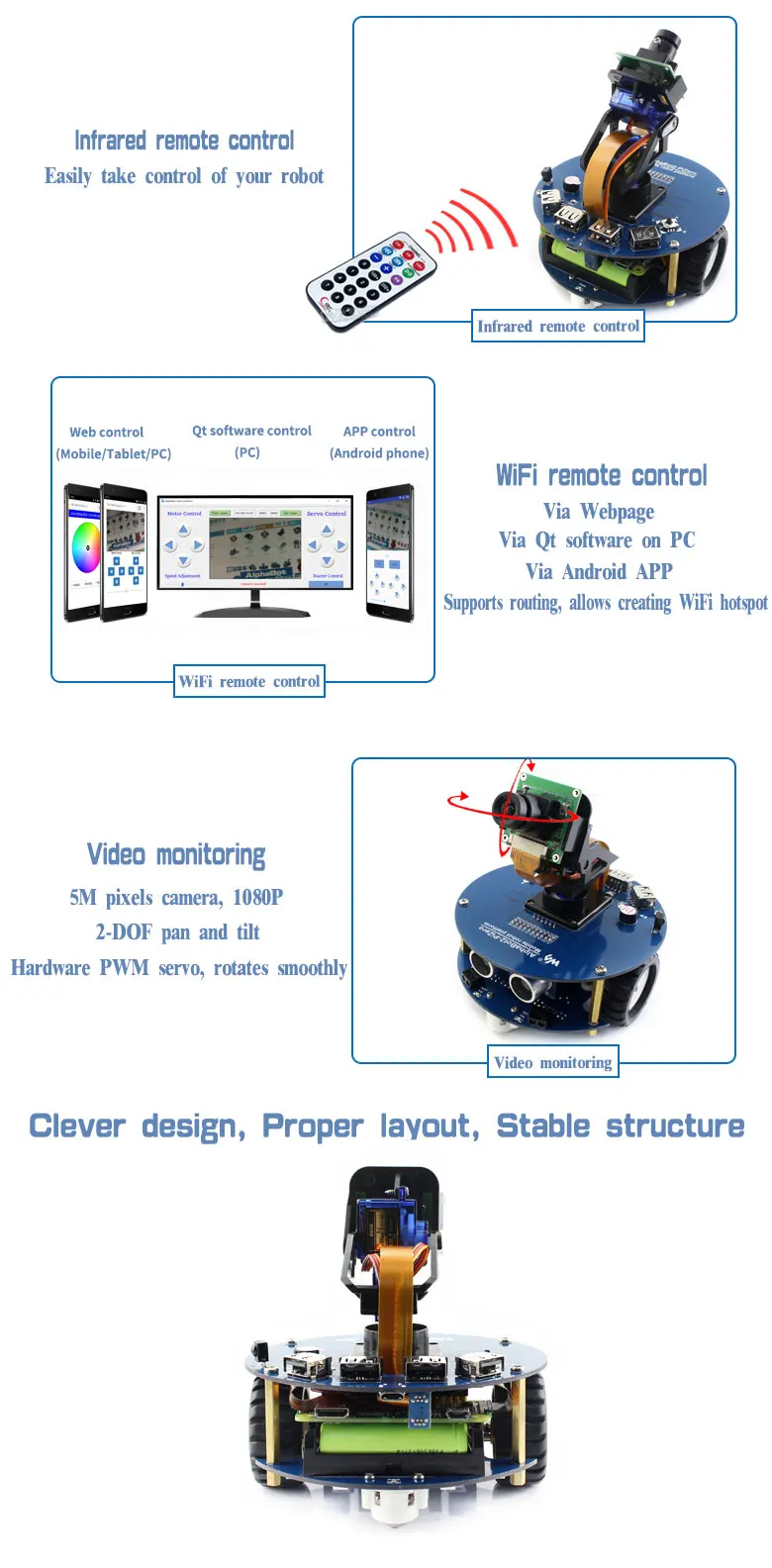

Этот набор роботов AlphaBot2 предназначен для использования с Raspberry Pi Zero W. Он оснащен богатыми распространенными функциями робота, включая отслеживание линии, предотвращение препятствий, ультразвуковое переключение, дистанционное управление Bluetooth/инфракрасным/WiFi, мониторинг видео и т. д.

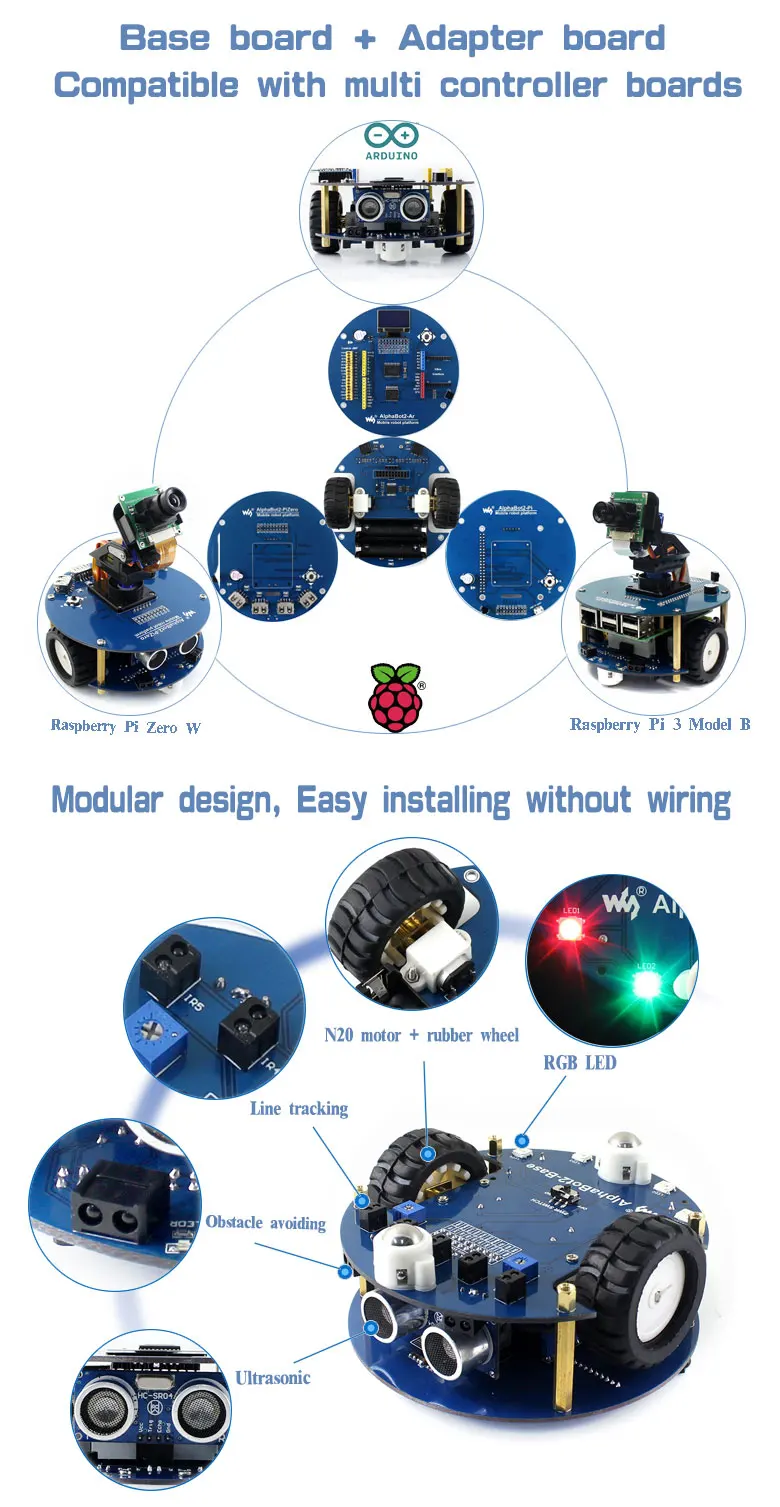

Благодаря высокому интегрированному модульному дизайну, его довольно легко собрать с помощью защелки, без проводки. Через несколько минут, потраченных на аппаратную сборку, вы почти там, наши демонстрационные коды с открытым исходным кодом готовы помочь вам быстро начать работу.

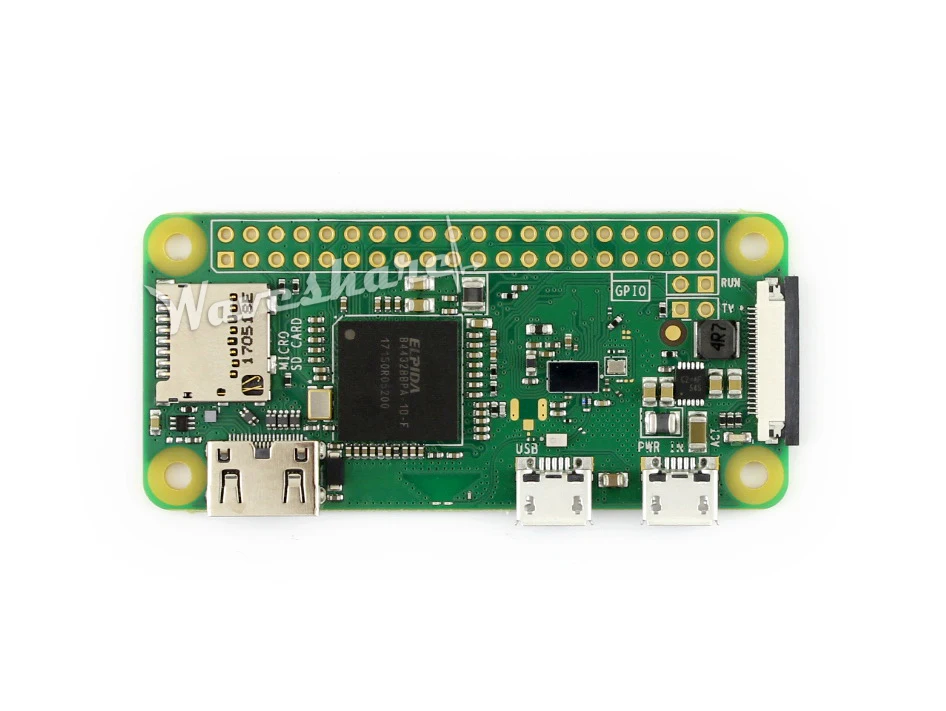

Raspberry Pi Zero W характеристики

Broadcom BCM2835Одноядерный процессор ARM11 1 ГГц 512MB Оперативная память Файла беспроводное подключение802,11 b/g/n Беспроводная LANBluetooth 4,1Bluetooth низкая энергия (BLE) Слот карты Micro SD Мини-hdmi порт (1080p60 видеовыход) Питания от Micro-USB Порт Micro-USB OTG 40PIN незаполненный GPIO Заголовок (совместим с A +/B +/2B/3B) CSI камера разъем Композитный видео заголовок Композитный сбросить заголовка Размер: 65 мм x 30 мм x 5 ммAlphaBot2 Особенности

AlphaBot2 использует 2-х слойный структуру для того чтобы обеспечить отличную стабильность и совместимость.

AlphaBot2-Base, нижняя базовая шасси:

5-канальный инфракрасный датчик, аналоговый выход, в сочетании с алгоритмом PID, стабильное отслеживание линии Встроенные модули, такие как отслеживание линии, предотвращение препятствий, не требует грязной проводки TB6612FNG двойной h-мостовой двигатель, по сравнению с L298P, он более эффективный, более компактный и менее нагреваемый N20 микро мотор-редуктор, с металлическими шестернями, низкий уровень шума, высокая точность Встроенные RGB светодиоды, истинное цветовое освещение, довольно круто

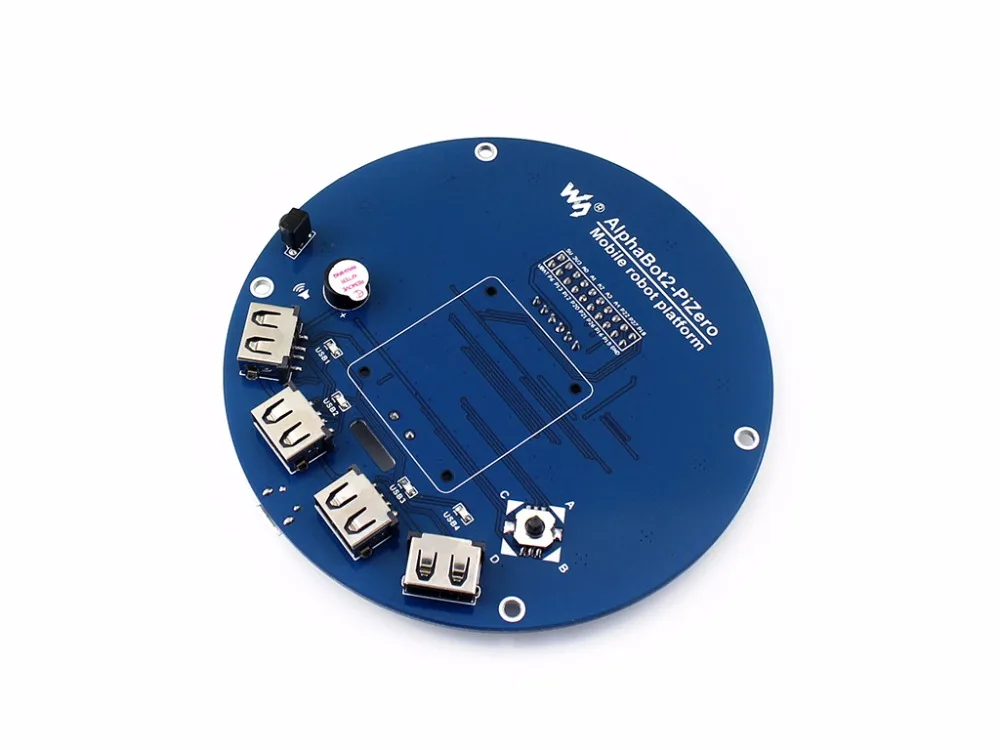

AlphaBot2-PiZero, Верхняя плата адаптера для контроллера:

Регулятор напряжения LM2596 обеспечивает Pi стабильную мощность 5 В TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики PCA9685 серводвигатель, делает его более плавным, чтобы повернуть головку сковороды CP2102 UART конвертер, легко для управления Pi через UART Чип usb-хаб, больше usb-портов для таких устройств, как NICЧто на AlphaBot2-Base

AlphaBot2 интерфейс управления:Для подключения различных плат адаптера контроллера Ультразвуковой Модуль интерфейса Препятствие избегая показателей Omni-колесо направления ST188:Светоотражающий Инфракрасный фотоэлектрический датчик, для предотвращения препятствий ITR20001 Условия оплаты:Светоотражающий Инфракрасный фотоэлектрический датчик, для отслеживания линии ПотенциометрДля регулировки препятствий, избегающих диапазона TB6612FNGДвойной H-bridge драйвер двигателя LM393Компаратор напряжения N20 микро мотор-редукторСкорость снижения 1:30, 6 в/600 об/мин Резиновые колесаДиаметр 42 мм, ширина 19 мм Мощность переключатель Батарея Патрон лампы:Поддерживает 14500 батареи WS2812B:True color, RGB светодиоды Мощность индикатор Что на AlphaBot2-PiZero

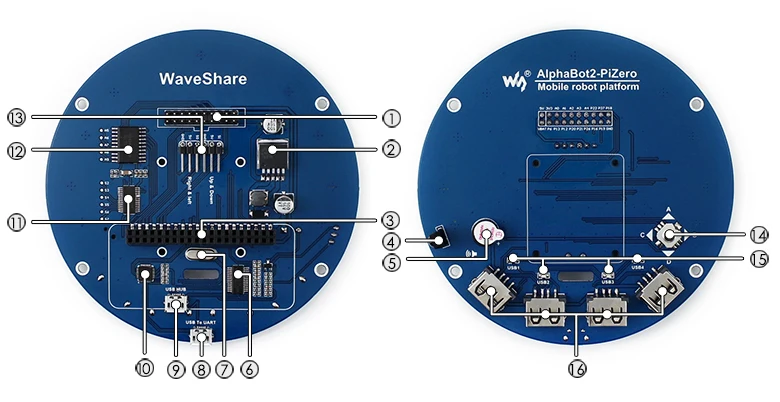

AlphaBot2 интерфейс управления:Для подключения AlphaBot2-Base LM2596:5V регулятор напряжения Raspberry Pi (дюймы):Для подключения Raspberry Pi Zero/Zero W ИК-приемник Зуммер FE1.1S:Usb-хаб чип Размеры от 12 мес. с украшением в виде кристаллов USB UART:Легко для управления Pi через UART Usb-хаб интерфейс:Расширяет usb-порт Raspberry Pi Zero/Zero W CP2102:USB UART конвертер PCA9685:Серводвигатель, делает его более плавным, чтобы повернуть головку сковороды TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики Сервопривод интерфейс USB показателей Порты USB: Более usb-интерфейсомФото



Размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/AlphaBot2-PiZero

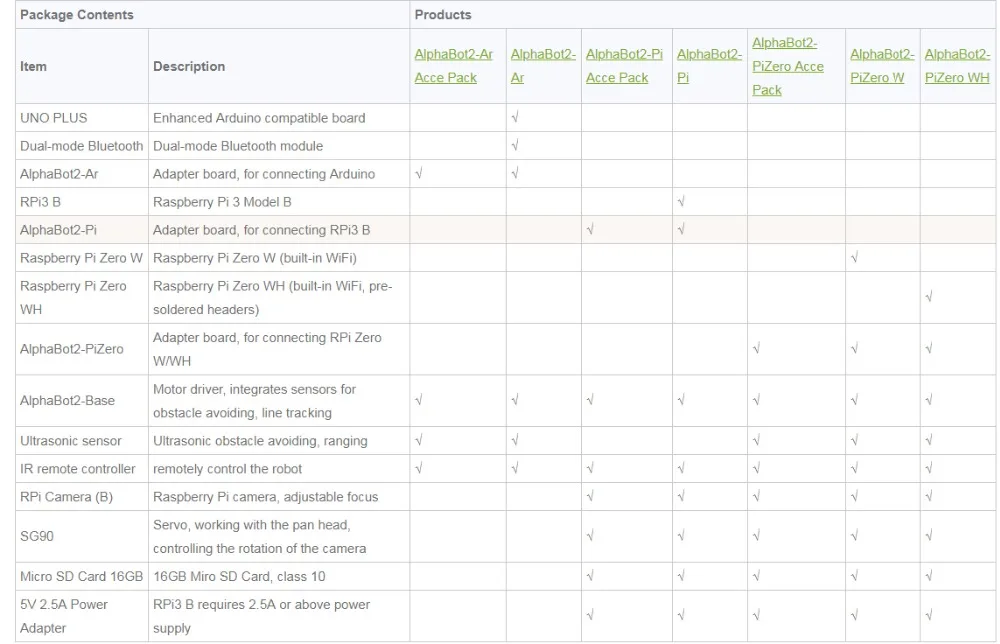

Гид по выбору

Примечание:

AlphaBot2-Ar Acce пакет Raspberry PiТребуется совместимый контроллер Arduino, если у вас нет одного в руке, пожалуйста, рассмотрите все-в-одном комплекты:AlphaBot2-Ar.
AlphaBot2-Pi Acce пакет Raspberry PiТребуется контроллер Raspberry Pi, если у вас нет одного в руке, пожалуйста, рассмотрите Комплект «все в одном»:AlphaBot2-Pi.
AlphaBot2-PiZero Acce пакет Raspberry PiТребуется контроллер Raspberry Pi Zero/Zero W/Zero WH, если у вас нет одного в руке, пожалуйста, рассмотрите Комплект «все в одном»:AlphaBot2-PiZero WH.
Из-за конструкции, модуль ультразвукового датчика не может использоваться с набором AlphaBot2-Pi.

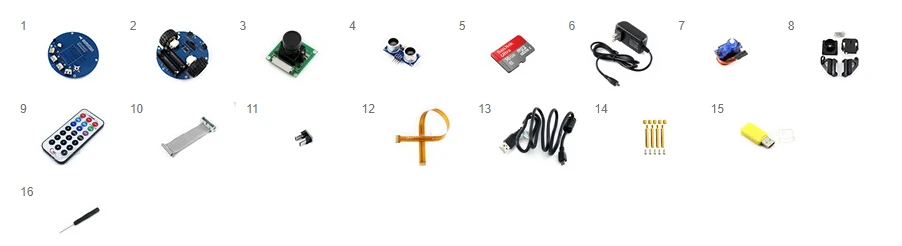

Посылка содержание:



1)AlphaBot2-PiZero Acce пакет Raspberry Pi

Примечание: для работы этого продукта требуется два аккумулятора 14500, которые не входят в комплект и должны быть приобретены отдельно.

AlphaBot2-PiZero (плата адаптера) x1 AlphaBot2-Base (Базовое шасси) x1 Камера RPi (B) x1 Ультразвуковой датчик x1 Карта Micro SD 16 Гб x1 Мощность адаптер США стандарт 5V/3A micro x1 SG90 servo x2 2 DOF панорамирование и наклон комплект x1 ИК-пульта дистанционного управления x1 FC-20P кабель 8 см x1 Micro USB разъем x1 RPi Zero V1.3 Камера кабель 30 см x1 Разъем USB типа A для кабеля micro B x1 AlphaBot2-PiZero винты x1 Считыватель карт Micro SD x1(Бесплатно) Отвертка x1(Бесплатно)



2)Дополнительные детали в комплекте

Raspberry Pi Zero W x1 2x20-pin 2,54 мужской выносной полосы x1
