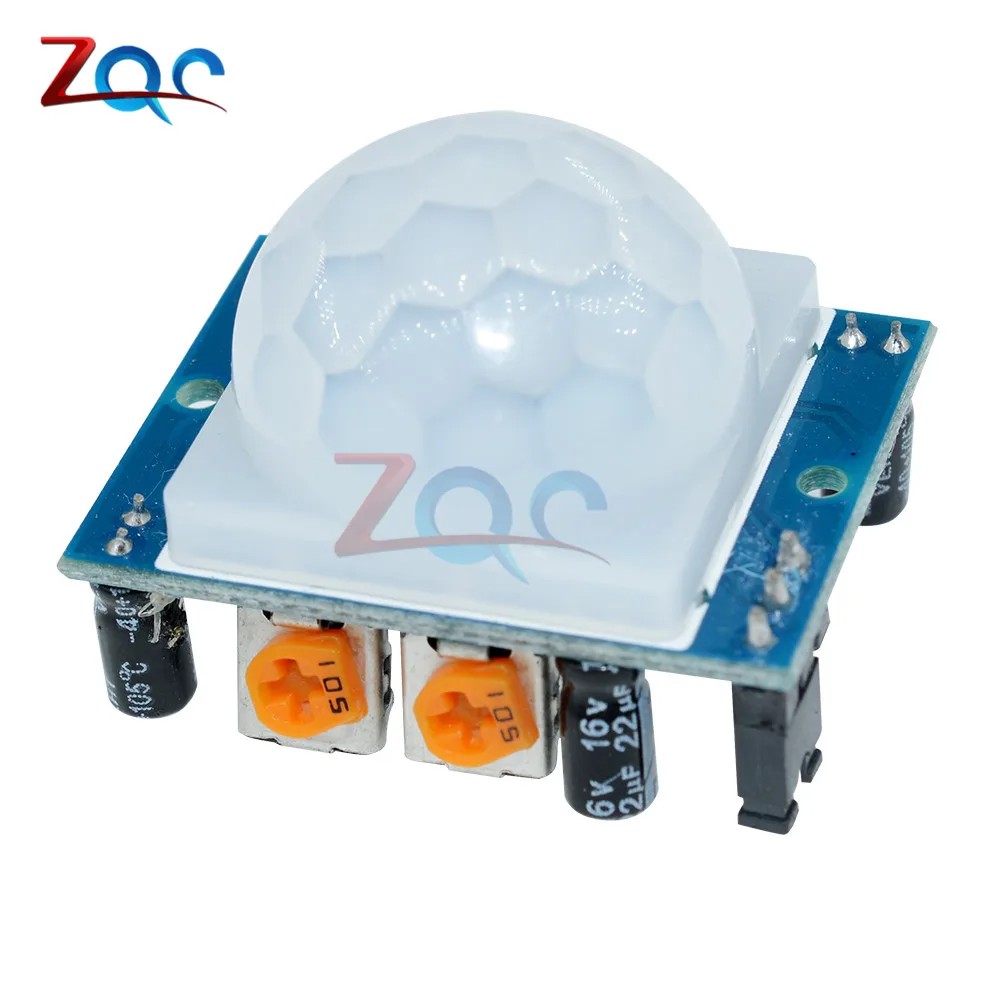

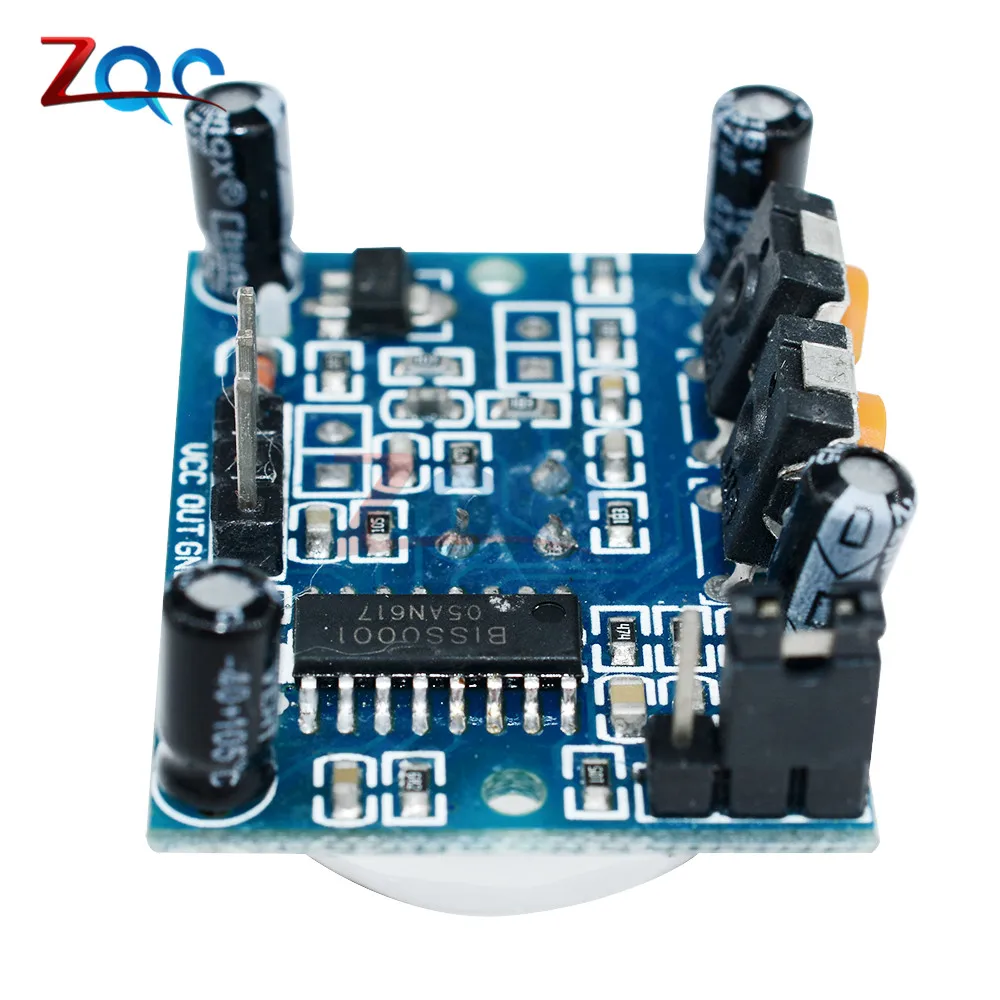

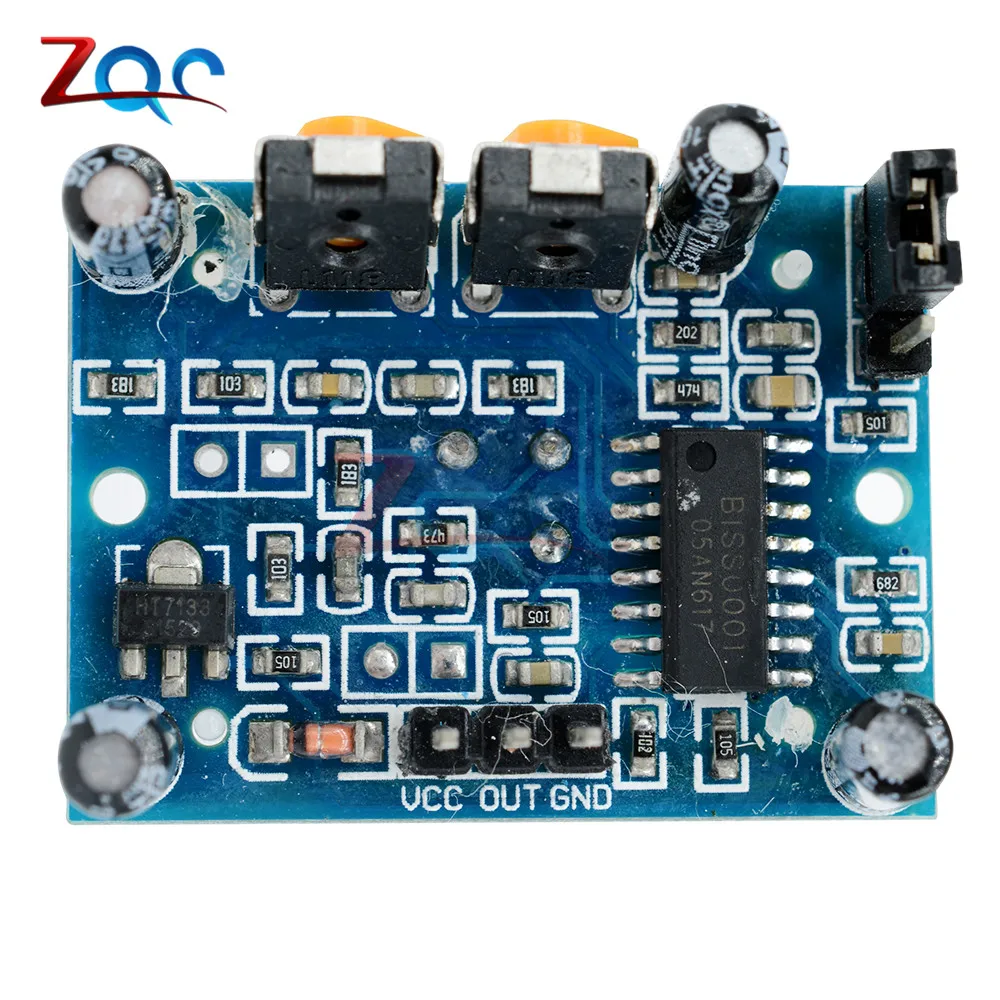

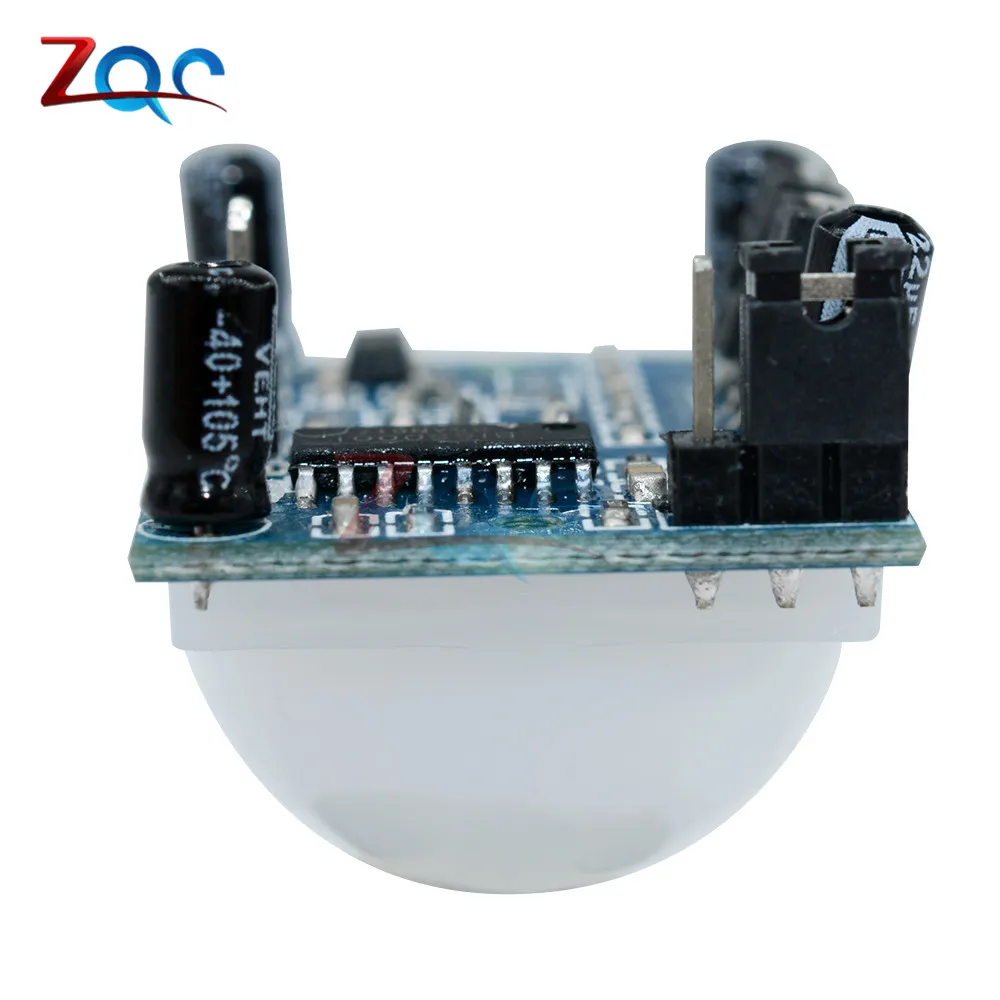

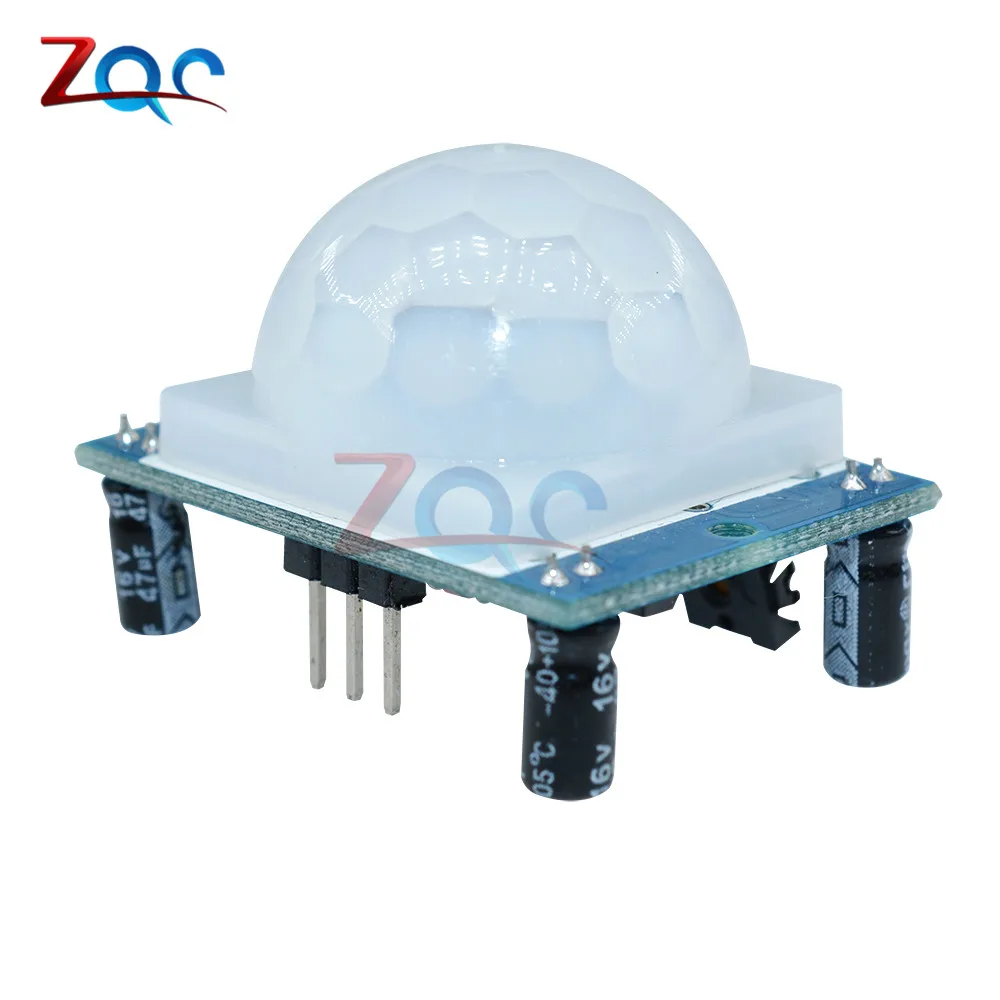

ИК-пироэлектрический инфракрасный модуль переключателя SR501 датчик движения

ИК-пироэлектрический инфракрасный модуль переключателя SR501 датчик движения

Характеристика:
Автоматический Датчик: чтобы войти в выходной диапазон датчика, люди оставляют диапазон датчика автоматической задержки от высокой, выходной низкий.
Светочувствительный контроль (опционально, завод не установлен) может установить светочувствительный контроль в течение дня илиСветильник без индукции.
Компенсация температуры (опционально, завод не установлен): летом, когда температура окружающей среды risesto 30 -32 °C, немного более короткий диапазон обнаружения, компенсация температуры может быть использована в качестве компенсации производительности.
Два режима запуска: (можно выбрать с помощью перемычек)
А. Не может повторять триггер: выход датчика высокий, время задержки истекает, выход будет автоматически
Низкая цена;
B. Воспроизводимый триггер: Датчик выводится высоко после периода задержки, если тело человека находится в диапазоне чувствительностиДеятельности, его выход будет оставаться высоким до тех пор, пока задержка не будет оставлена высокой до низкой (обзор модуля датчикаИзмеренная активность каждого тела автоматически продлевается после задержки, и конечное событие задержки Время начала времени).
С индукционной блокировкой времени (настройка по умолчанию: 2.5S время блокировки): Модуль датчика, после каждого выхода датчика
(Высокое изменение на низкий уровень), вы можете установить блокаду, за которой следует период времени, в этот период датчик не принимает какой-либо датчик сигнала. Эта функция может иметь «Время выхода датчика» и «время блокировки», интервал между произведенной работой может быть применен для обнаружения продуктов интервала; также блокирует эту функцию во время переключения нагрузки для различных помех. (На этот раз можно установить на ноль секунд-десятки секунд).
Диапазон рабочего напряжения: по умолчанию напряжение DC 4,5 V-20V.
Потребление микро-энергии: статический ток "50 Микроампер, особенно для продуктов с автоматическим управлением на батарейках.
Выходные сигналы высокого уровня: типы схем могут быть легко и стыковки.

Инструкция:
1. Чувствительный модуль около минуты после времени инициализации мощности, в течение интервала до выходного модуля
0-3 раза в минуту в режиме ожидания.
2. Следует избегать прямого освещения, такого как источники помех, закрывают поверхность модуля объектива, чтобы избежать возникновения неисправности генератора помех; Использовать окружающую среду, чтобы избежать потока ветра, датчик ветра также вызовет помехи.

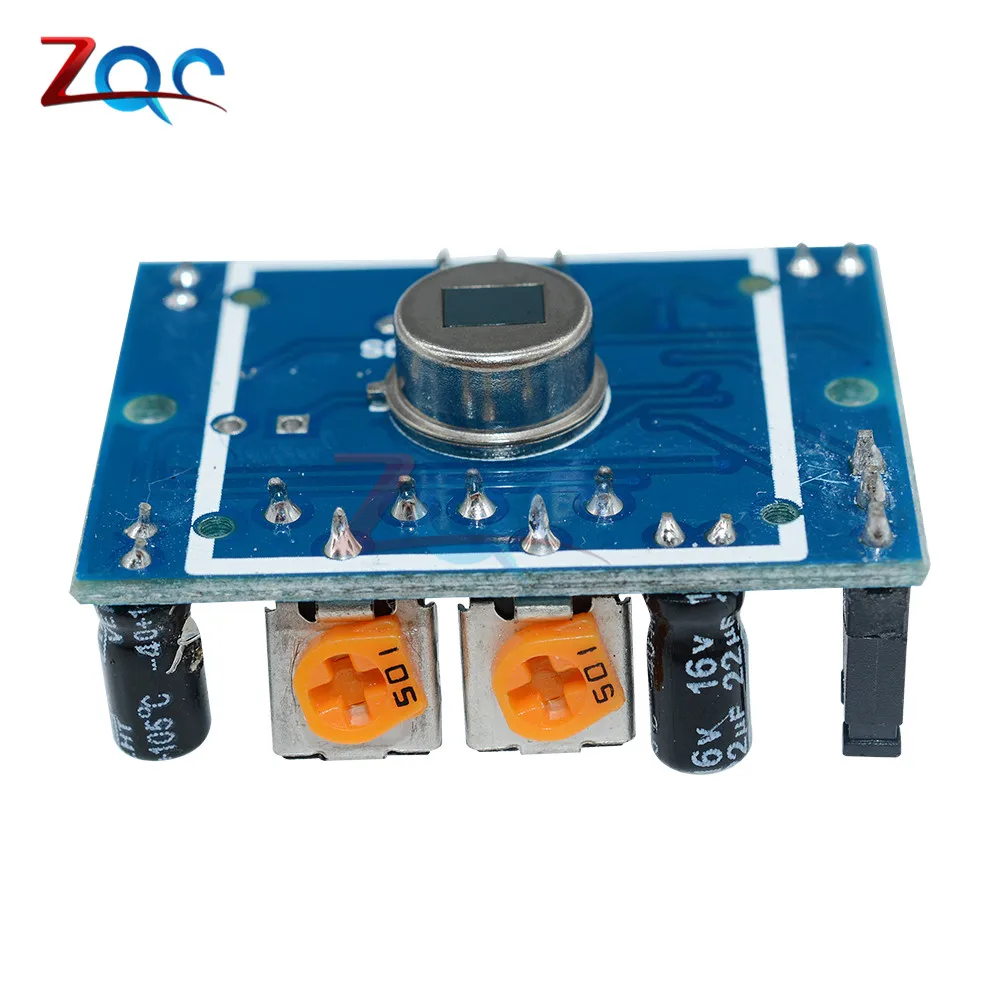

3. Модуль датчика с двойным зондом, окно зонда прямоугольное, двойное (а в миллион) в направлении концов длинного, когда тело переходит слева направо или справа налево, когда достигается двойное ИК-время, разница в расстоянии, чем больше разница, Более чувствительные датчики, когда тело от передней части до зонда или сверху вниз или снизу до верхнего направления, двойной ИК не обнаруживает изменения расстояния, нет значения разницы, датчик нечувствителен или не работает; Таким образом, датчики должны быть установлены двойным направлением зонда с человеческой активностью как можно больше параллельно максимальному направлению, чтобы гарантировать, что тело было передано двойным датчиком зонда. Для увеличения диапазона углов зондирования модуль использует Круглый Объектив, зонд также имеет смысл со всех четырех сторон, но все еще выше, чем верхний и нижний левый и правый направления чувствительного диапазона, чувствительность и прочность, все еще насколько это возможно в соответствии с вышеуказанными требованиями к установке. VCC, trig (Сторона управления), эхо (приемный конец), GND

4. Размеры и регулировка:

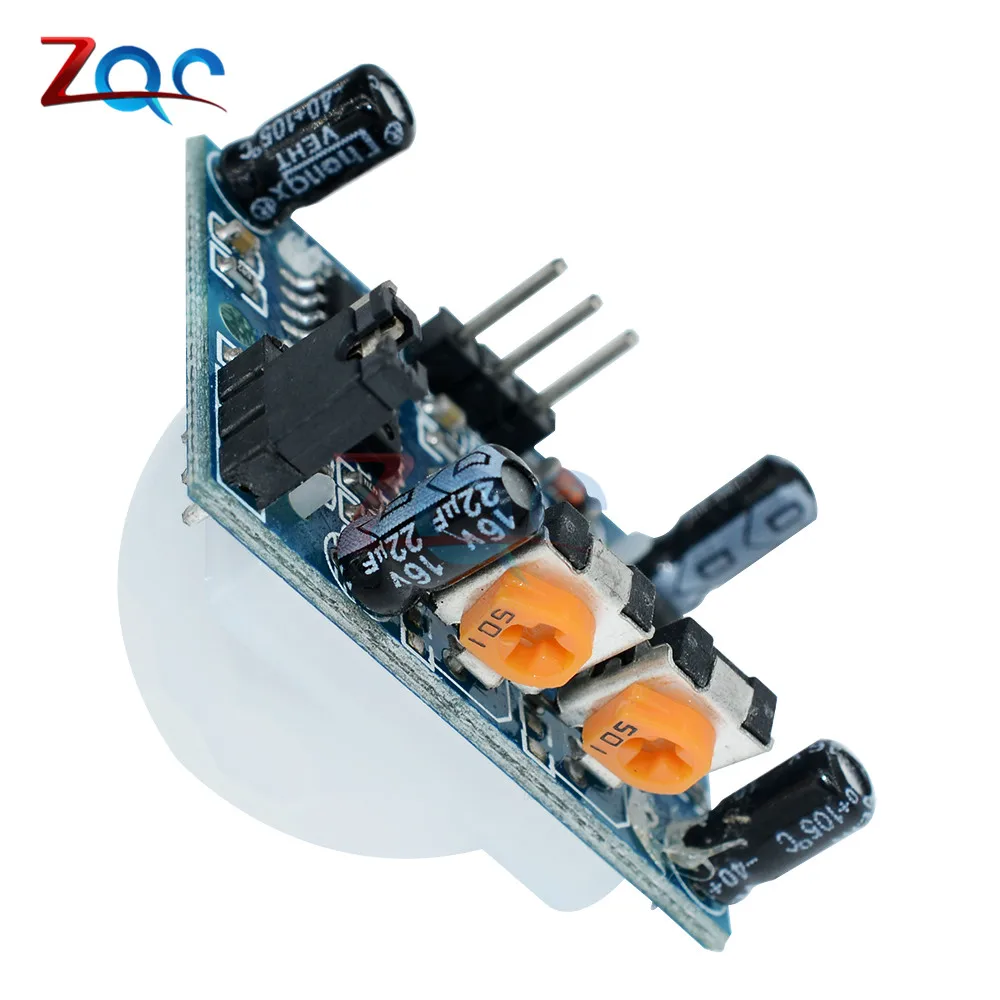

Примечание: потенциометр по часовой стрелке для регулировки расстояния, дальность срабатывания увеличивается (около 7 метров), напротив, диапазон срабатывания уменьшается (около 3 метров). Задержка регулировки потенциометра вращение по часовой стрелке, задержка датчика дольше (около 300S), с другой стороны, индукция короткой задержкой (около 5S).

Применение:
Продукты безопасности
Игрушки с датчиками человеческого тела
Освещение датчика человеческого тела
Промышленная автоматизация и контроль и т. Д.
Он может автоматически и быстро открывать различные типы ламп накаливания, люминесцентных ламп, зуммеров, автоматических дверей, электрических вентиляторов, автоматических стиральных машин и сушильных машин и других устройств, является высокотехнологичным продуктом. Особенно подходит для предприятий, гостиниц, торговых центров, складов и семейных проходов, коридоров и других чувствительных ощущений региона, или для зоны безопасности автоматического освещения, освещения и сигнализации.

Посылка включает в себя:
