Макетный комплект Raspberry Pi Compute Module 3 типа A с компьютерным модулем DS18B20 адаптером

  Raspberry Pi Compute Module 3 Development Kit Type A, CM3 IO Board, DS18B20, ИК-пульт дистанционного управления Обзор

Поскольку Raspberry Pi Foundation выпустило вычислительный модуль 3, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пришло время двигаться. Мы подготовим этот набор для разработки, чтобы вы могли быстро оценить вычислительный модуль 3, уменьшая цикл разработки.

Ключевые детали в этом наборе разработки Compute Module 3 включают в себя:

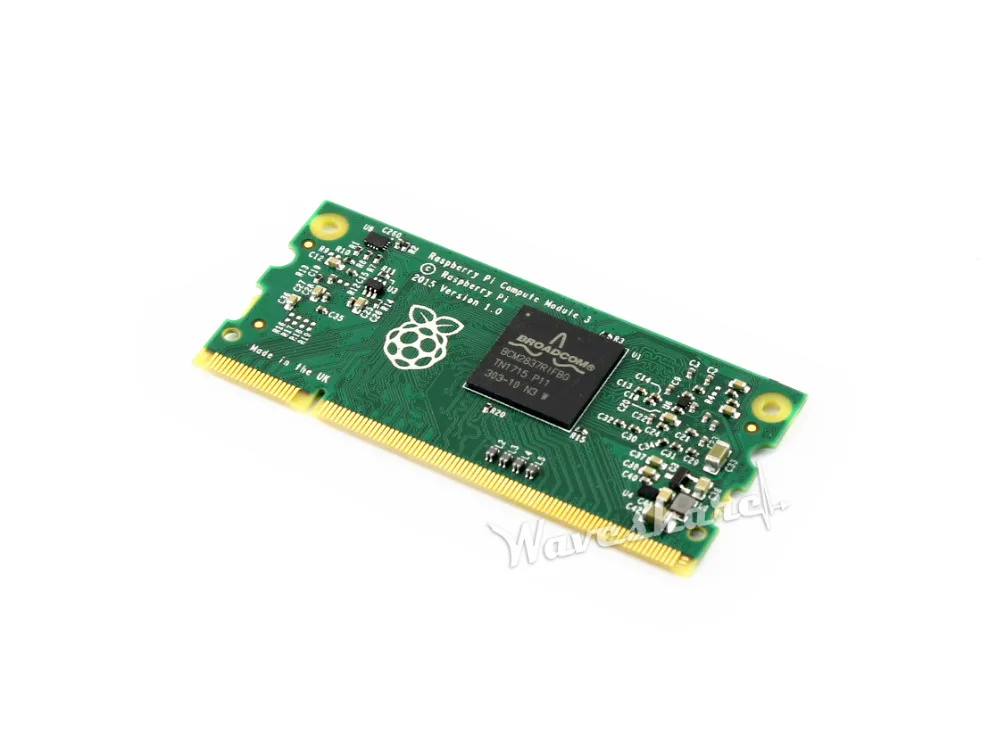

Вычислительный модуль 3:Raspberry Pi 3 промышленная версия, Pi в гибком форм-факторе, с 4 Гб eMMC Flash Вычислительный модуль IO Board Plus:Расширьте виды интерфейсов от CM3, таких как USB, HDMI, так же, как обычный Pi, чтобы помочь оценить CM3/CM3L Особенности   BCM2837 Четырёхъядерный 64-разрядный процессор бит 1,2 ГГц quad-core ARM Cortex-A53 процессор 1 ГБ Оперативная память 4 Гб флэш-памяти eMMC(Только для см3, не для см3л) 200PIN SODIMM разъем (35U твердое золотое покрытие I/O контакты) 48 x GPIO 2 x I2C 2 x SPI 2 x UART 2 x SD/SDIO(1x SD pin На CM3 был использован для 4GB eMMC Flash) 1 х HDMI 1.3a 1 хост USB2/OTG 1 x DPI (Параллельный RGB дисплей) 1 x NAND(SMI) 1 x 4-канальная CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 х 2-lane CSI Камера Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 x 4-канальная DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе) 1 х 2-lane DSI Дисплей Интерфейс (но не более чем на 1 Гбит/с на полосе) По сравнению с CM1, CM3/CM3L поддерживает больше ОС, таких как Windows 10 (бесплатная версия для IOT от Microsoft) Compute Module IO Board Plus характеристики   Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi Подключение Arduino, также ПОДДЕРЖКА Arduino shields 1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода Встроенный usb-хаб позволяет подключать больше usb-устройств ИК-приемник, ИК-пульт дистанционного управления доступен Встроенный USB в UART, для последовательной отладки Сенсор интерфейс 10-bit ADC, 38KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков) 16 битный ЦАП, 2-ch Бортовой RTC, один из наиболее распространенных и полезных функций Что на Compute Module IO Board Plus

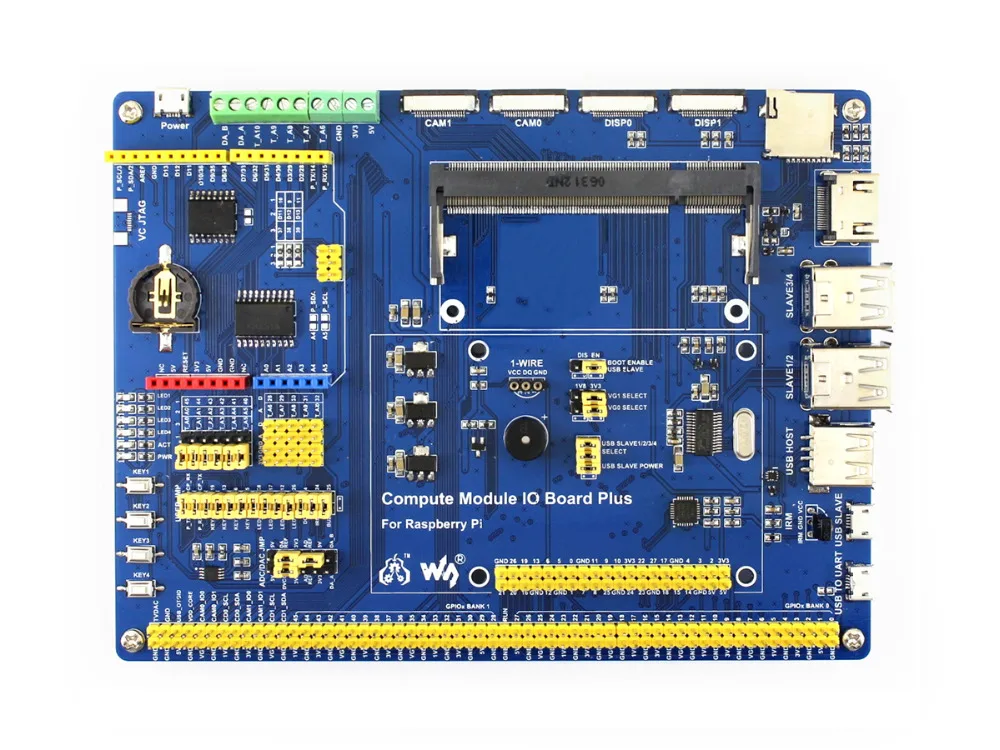

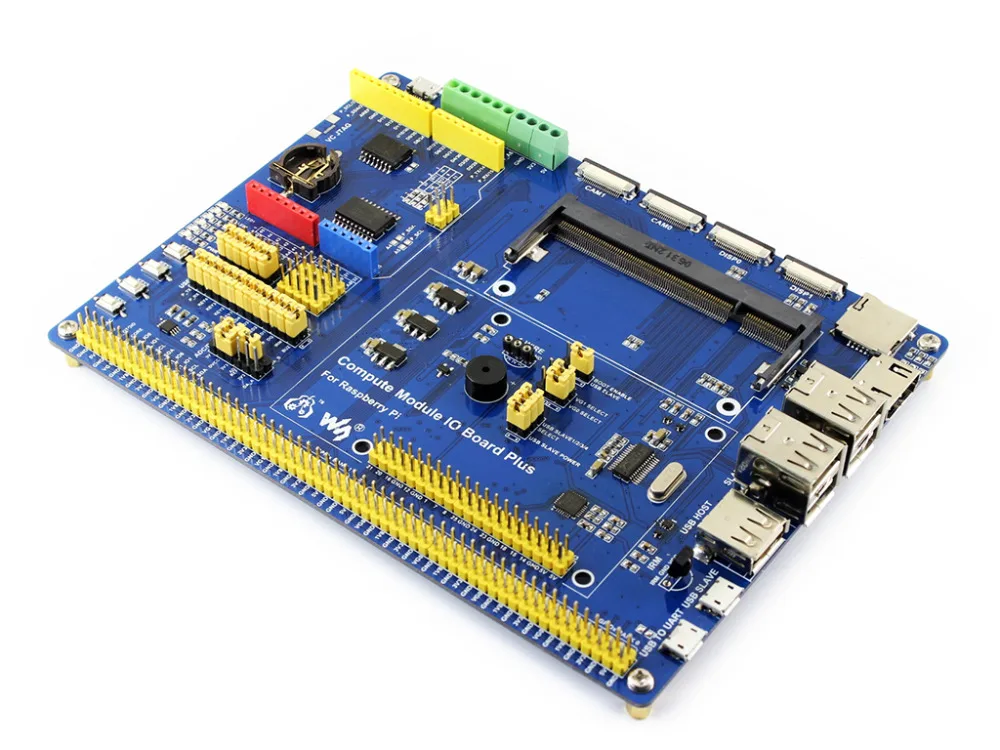

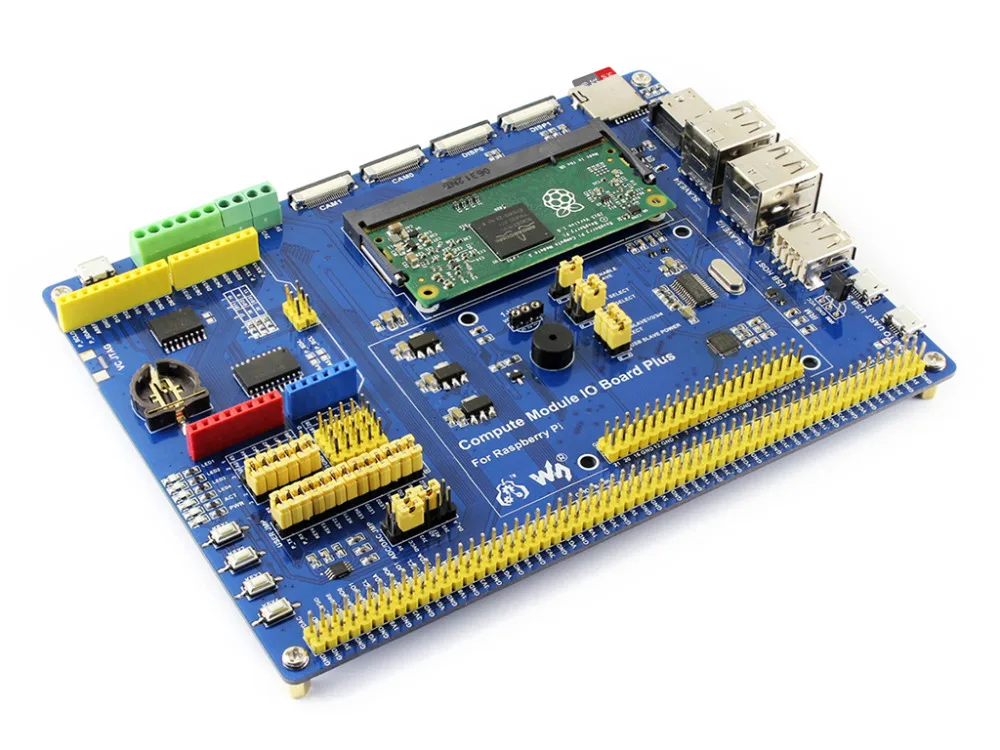

Вычислительный Модуль интерфейса:Для подключения вычислительного модуля (см3/см3л/см3 +/см3 + L) Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы CSI интерфейс:Порты камеры, для подключения камеры Raspberry Pi DSI интерфейс:Порты дисплея, для подключения Raspberry Pi LCD HDMI порт USB порты:Для подключения USB устройств USB рабочий интерфейс:Позволяет записывать изображение системы в вычислительный модуль 3/3 + Интерфейс USB в UART:Для последовательного отладки Arduino коллектора:Для подключения Arduino щиты AD/DA Входные/выходные винтовые клеммы 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20 Сенсор интерфейс Мощность порт:5V 2.5A FE1.1S:Usb-хаб чип 12 МГц с украшением в виде кристаллов CP2102:USB UART конвертер Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3/3 + Lite вариант TLC1543:AD конвертер DAC8552:16 битный ЦАП, 2-ch DS3231:Высокоточный чип RTC, интерфейс I2C Аккумулятор RTC Патрон лампы:Поддерживает CR1220 батареи Напряжение регулятор:3,3 V/2,5 V/1,8 V LFN0038K:ИК-приемник Зуммер Мощность индикатор Закон индикатор:Определение состояния карты Micro SD Пользователь светодиодов Ключи пользователя Выбор загрузки EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE DIS: вычислительный модуль будет загружен с sd-карты/eMMC VGx выбор мощности:Настройте уровень ввода/вывода Usb-хаб позволяют перемычки:Включение концентратора и выбор питания USB SLAVE ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом Arduino AD выбор Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта Подключение 2 и 3: Arduino A0-A5 как AD вход Посылка Содержание

Вес:0,306 кг

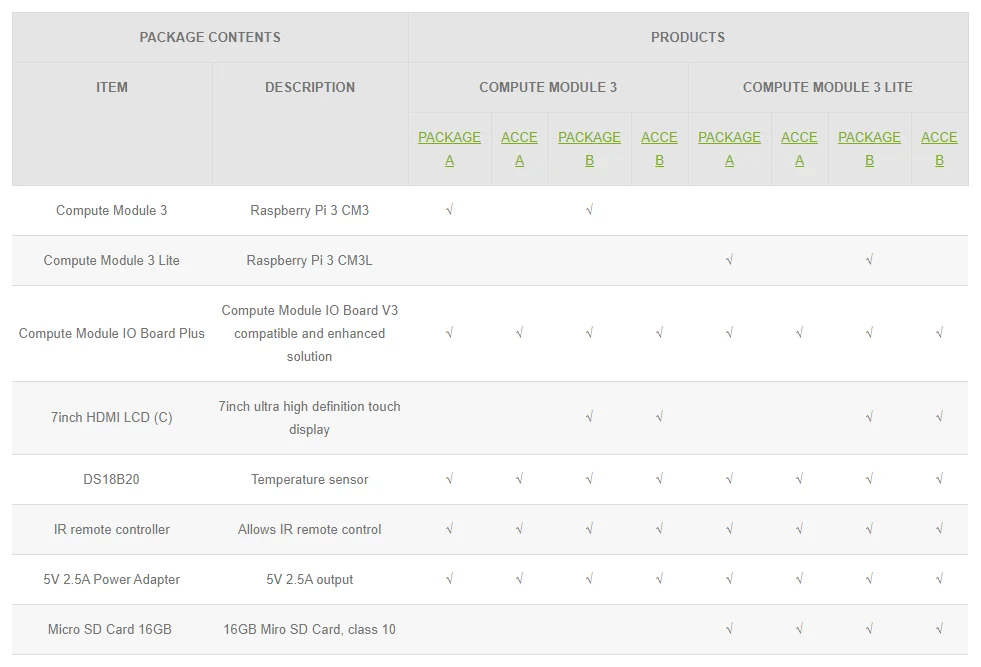

Вычислительный модуль Вычислительный модуль 3 Lite x1 -1 шт. Набор аксессуаров Вычислительный модуль IO Board Plus x1 DS18B20 x1 ИК-пульта дистанционного управления x1 ЖК-дисплей адаптер x1 22PIN FFC x1 RPi Zero V1.3 Камера кабель 15 см x1 Мощность адаптер США стандарт 5V/3A micro x1 Разъем USB типа A для micro B штекер кабеля 120 см x2 Перемычка 4-контактный, чтобы отделить шпильки x2 Перемычка 2-контактный 2,54-шаг 200 мм x2 -1 шт. 2 3 4 5 6 7 8 9 10 Гид по выбору
