Цифровой осциллограф Hantek MSO5202D 2 канала 200 МГц 1GSa/s DSO /16CH логический анализатор/2

Hantek 200 МГц Цифровой Осциллограф смешанных сигналов MSO5202D 1GSa/s 2Channles аналоговых и 16 Каналы логический анализатор внешнего запуска

Особенности

200/100/60 МГц полоса пропускания 1gsa/s частота дискретизации в реальном времени Большой (7,0 дюймов) цвета могут отображаться WVGA(800x480) Длина записи до 1 м Режим триггера: кромка, ширина импульса, линия на выбор видео, Слип, сверхурочная работа и т. Д. Поддержка USB-хоста и подключения устройств, стандартный Несколько автоматических измерений Четыре математических функции, включая стандарт FFTs VGA дополнительно Технические характеристики изделия Модель MSO5202D Пропускная способность 200 МГц Количество каналов 2)Аналоговый канал) 16 (Logic) Образец диапазон скорости цифрового потока 1GSa/s (Аналоговый канал), 500MSa/s (Материнскую плату) Обычный Обычные данные только в том случае, Пиковое Обнаружение Высокочастотный и randon glith захвата Средний Wavecom средняя, на выбор 4,8,16,32, 64128 Входы муфта AC, DC, GND Входы Impendance 1MΩ ± 2%‖20pF ± 3pF Затухания зонда 1X, 10X Поддерживаемый коэффициент затухания зонда 1X, 10X, 100X, 1000X Максимальная Вход Напряжение CAT I и CAT II: 300VRMS (10 ×), категория установки;
CAT III: 150VRMS (1 ×);
Категория установки II: derate на 20 дБ/десять лет выше 100 кГц до 13 в пика переменного тока на 3 МГц * и выше. Для несинусоидальных форм волны пиковое значение должно быть менее 450 в. Время полета выше 300 В должно составлять менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должны быть ограничены 300 В. Если эти значения превышены, повреждение осциллограф может произойти. Сигналов интерполяции (Sin x)/x Запись Длина 1 м Диапазон сек/Див 2ns/div до 40s/div, в 2, 4, 8 последовательностей, Частота дискретизации и
Точность задержки времени ± 50ppm(На любой интервал времени, не более 1 мс) Диапазон местоположения От 2ns/div до 10ns/div;(-4div x s/div) до 20 мс; Точность измерений Delta Time(Полная полоса пропускания) Однократное снятие, нормальный режим: ± (1 интервал образца + 100ppm × считывание + 0,6ns);
> 16 средних значений: ± (1 интервал между образцами + 100ppm × Чтение + 0,4 ns);
Интервал образца = s/div ÷ 200 Вертикальный Разрешение 8-бит, все каналы в выборку одновременно Диапазон местоположения 2 мВ/див до 10 В/Див Время подъема при BNC (стандартный) 1.8ns Аналоговая полоса пропускания в
Нормальной и средняя
Режимы на BNC или с зондом, постоянный ток в комплекте От 2 мВ/див до 20 мВ/див, ± 400 мВ; От 50 мВ/див до 200 мВ/див, ± 2 в
От 500 мВ/див до 2 В/див, ± 40 В; 5 В/див, ± 50 в Температура Рабочий режим: 32℉До 122℉(0℃До 50℃);
Без работы: -40℉До 159,8℉(-40℃До + 71℃) Влажность + 104℉Или ниже (+ 40℃Или ниже): ≤ 90% влажности;
106℉До 122℉(+ 41℃До 50℃): ≤ 60% влажности Высота над уровнем моря Рабочий режим: ниже 3000 м (10000 футов);
Nonoperaring: ниже 15000 м (50000 футов) Размеры 385 мм x 200 мм x 245 мм

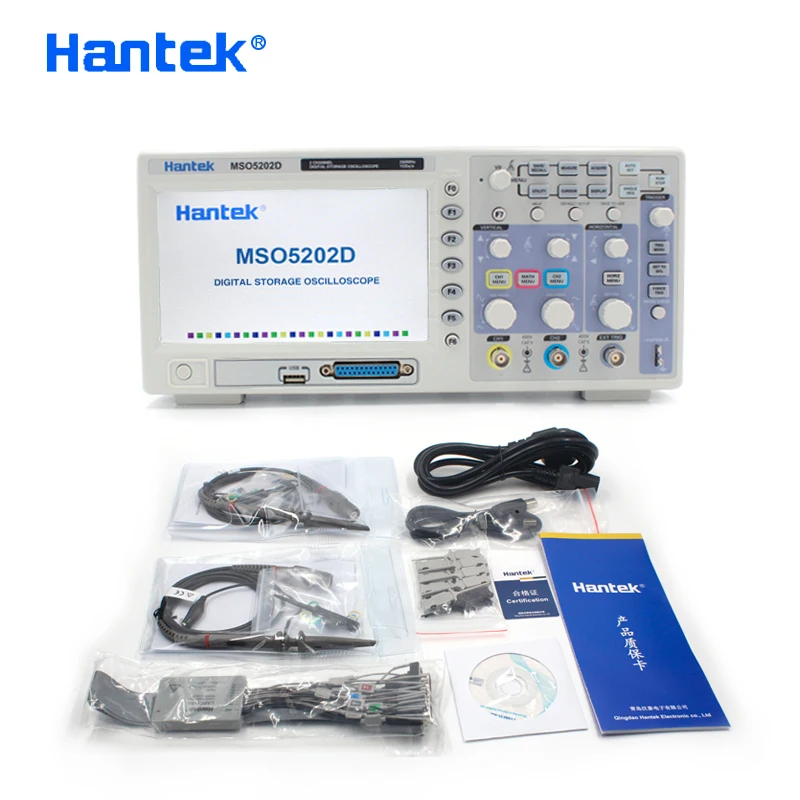

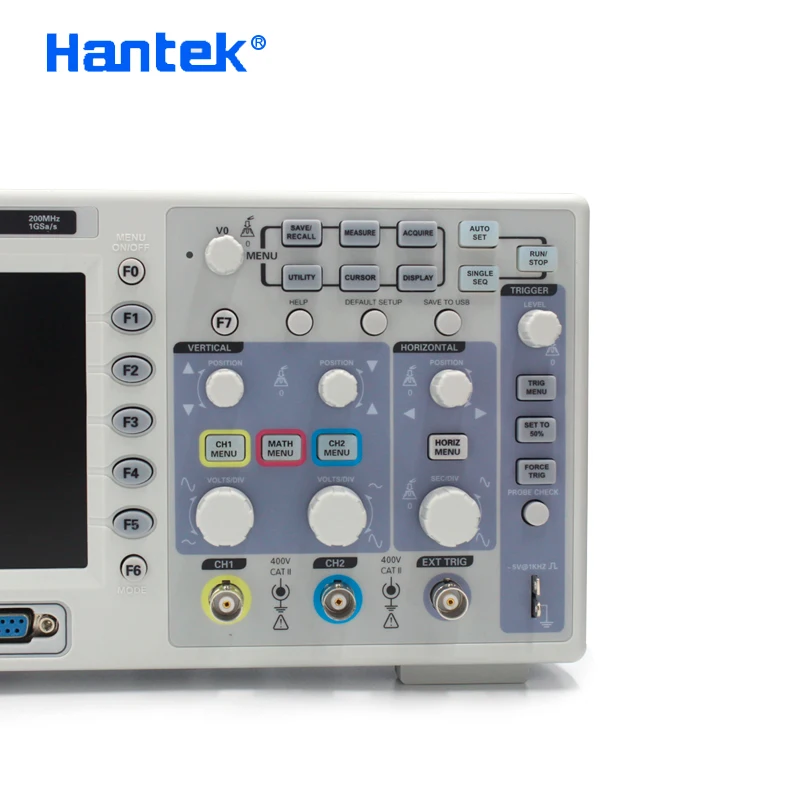

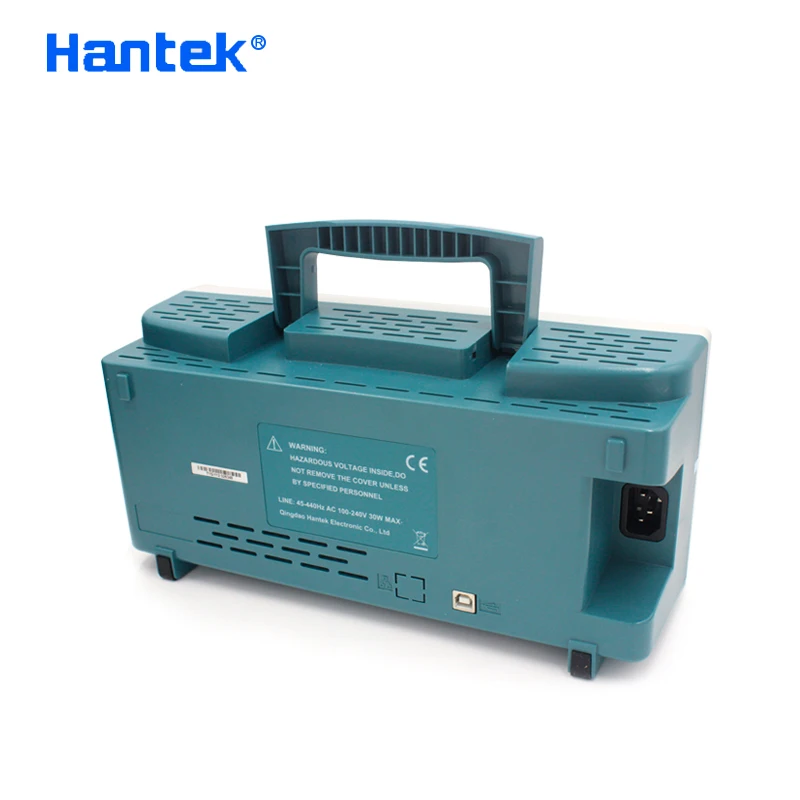

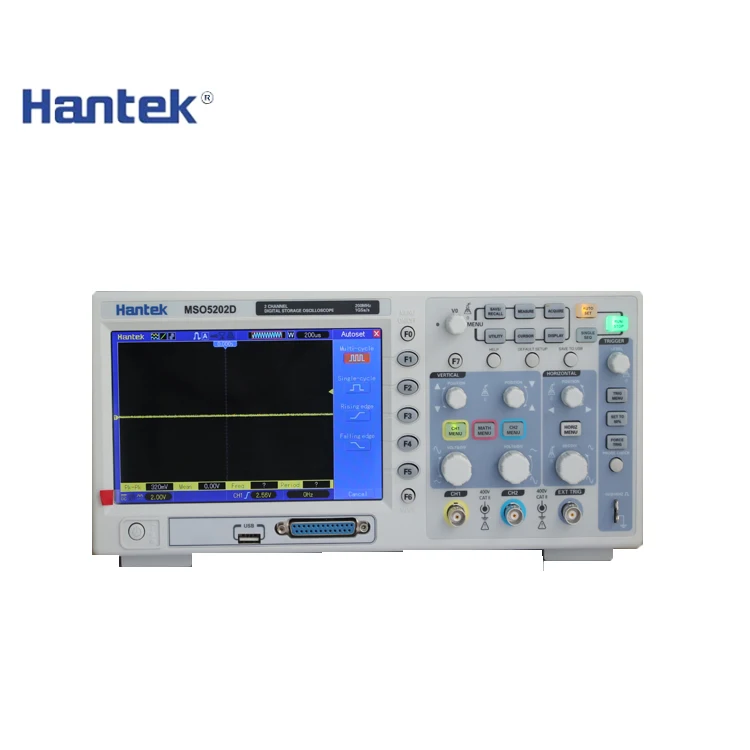

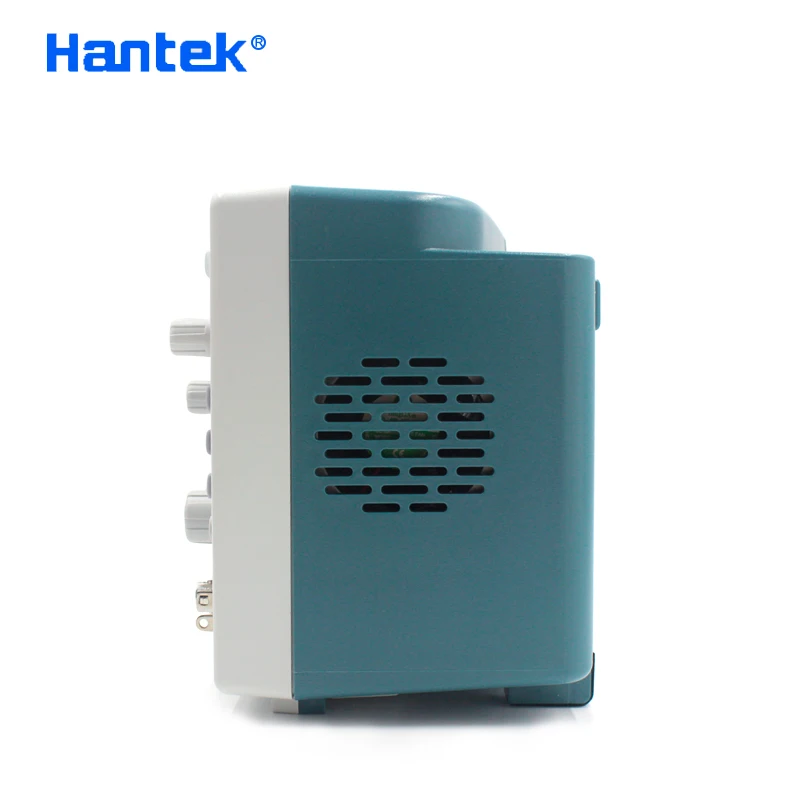

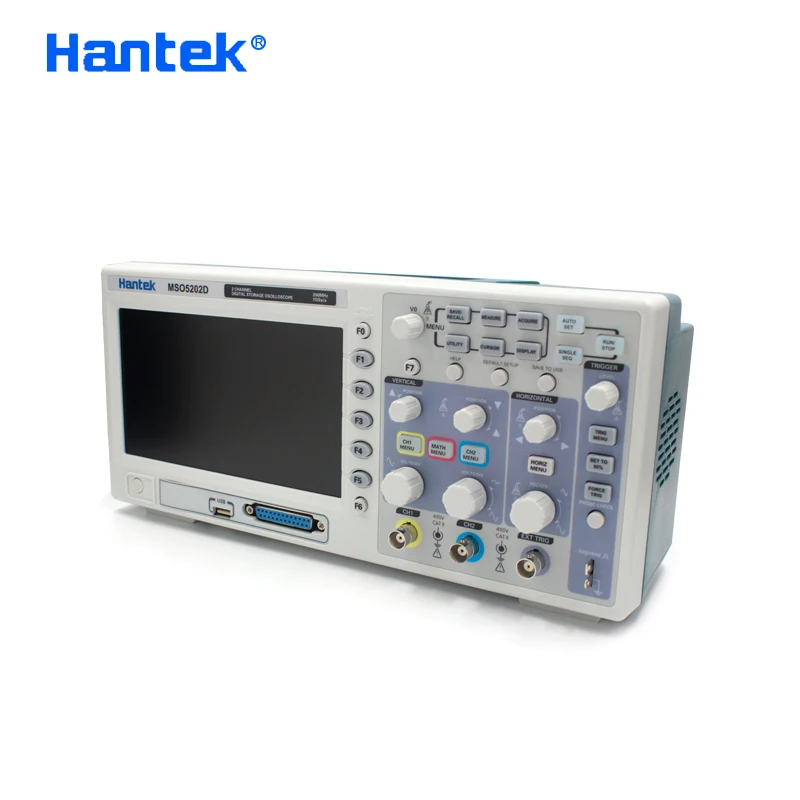

Изображение продукта
