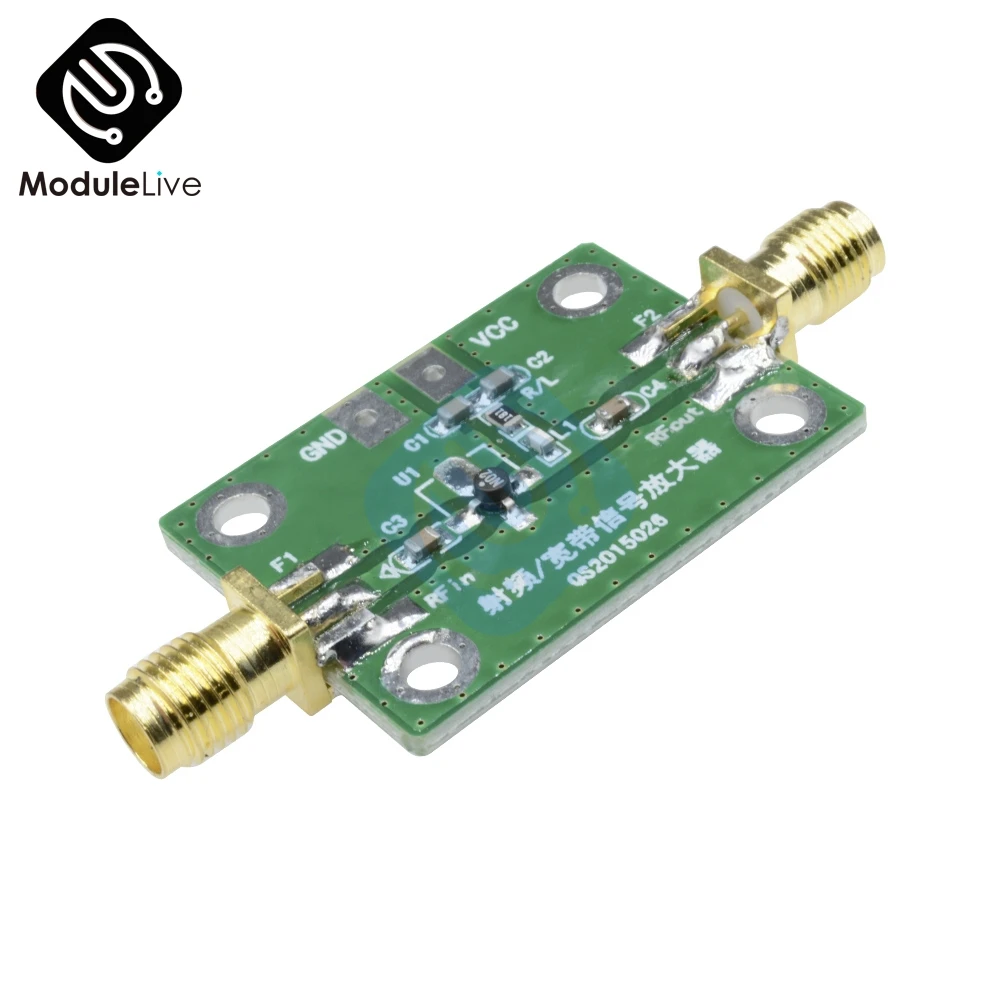

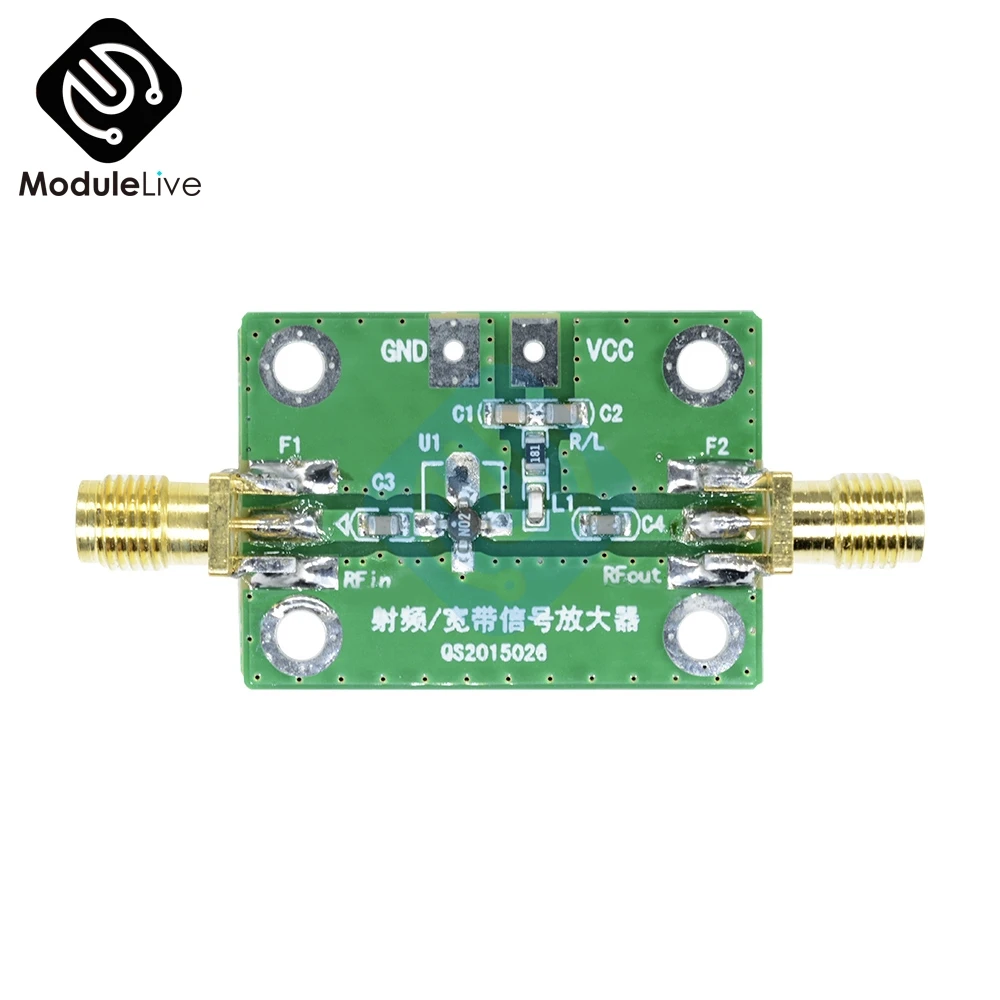

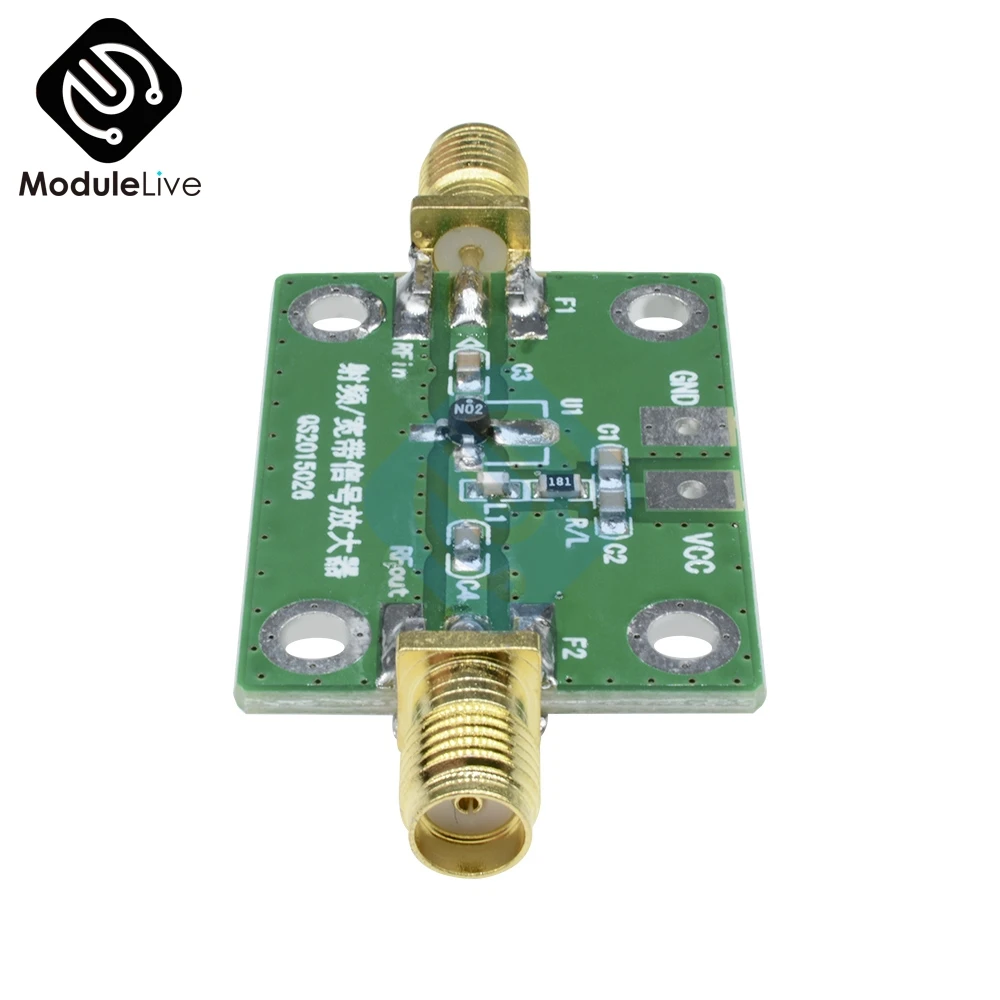

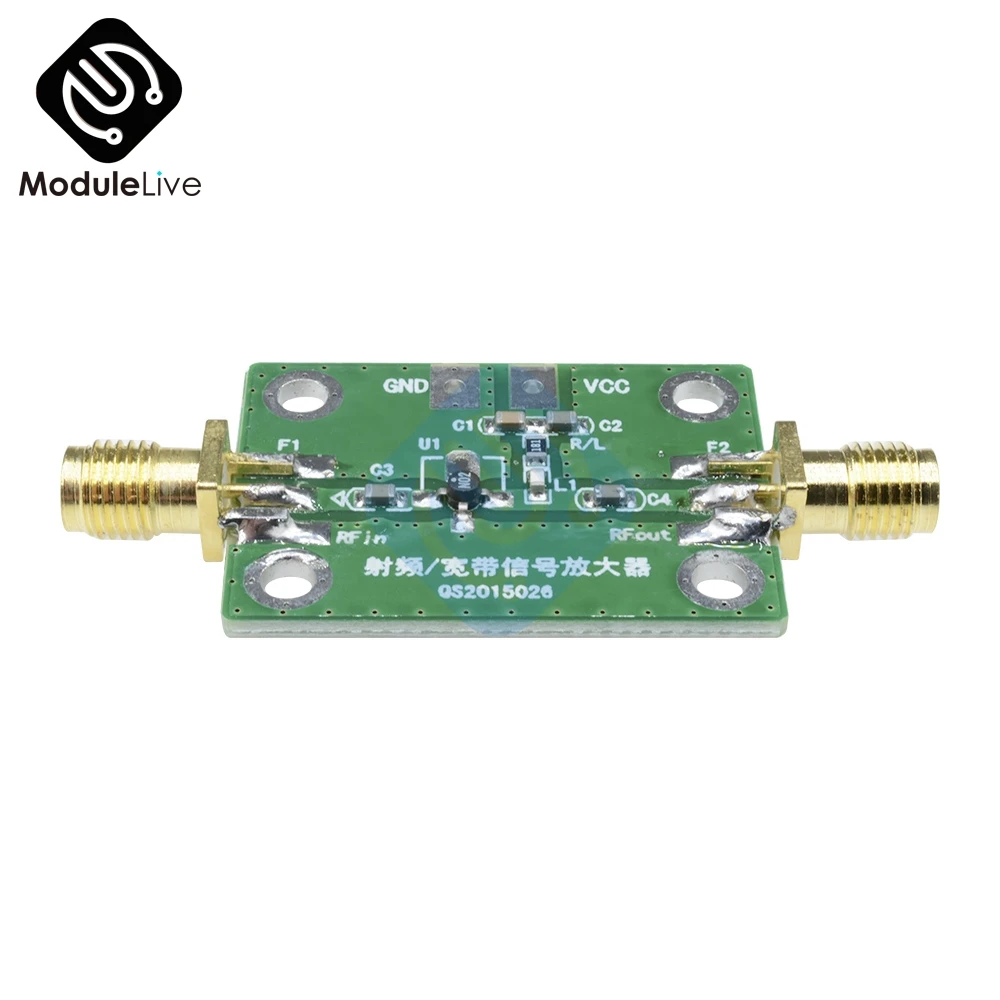

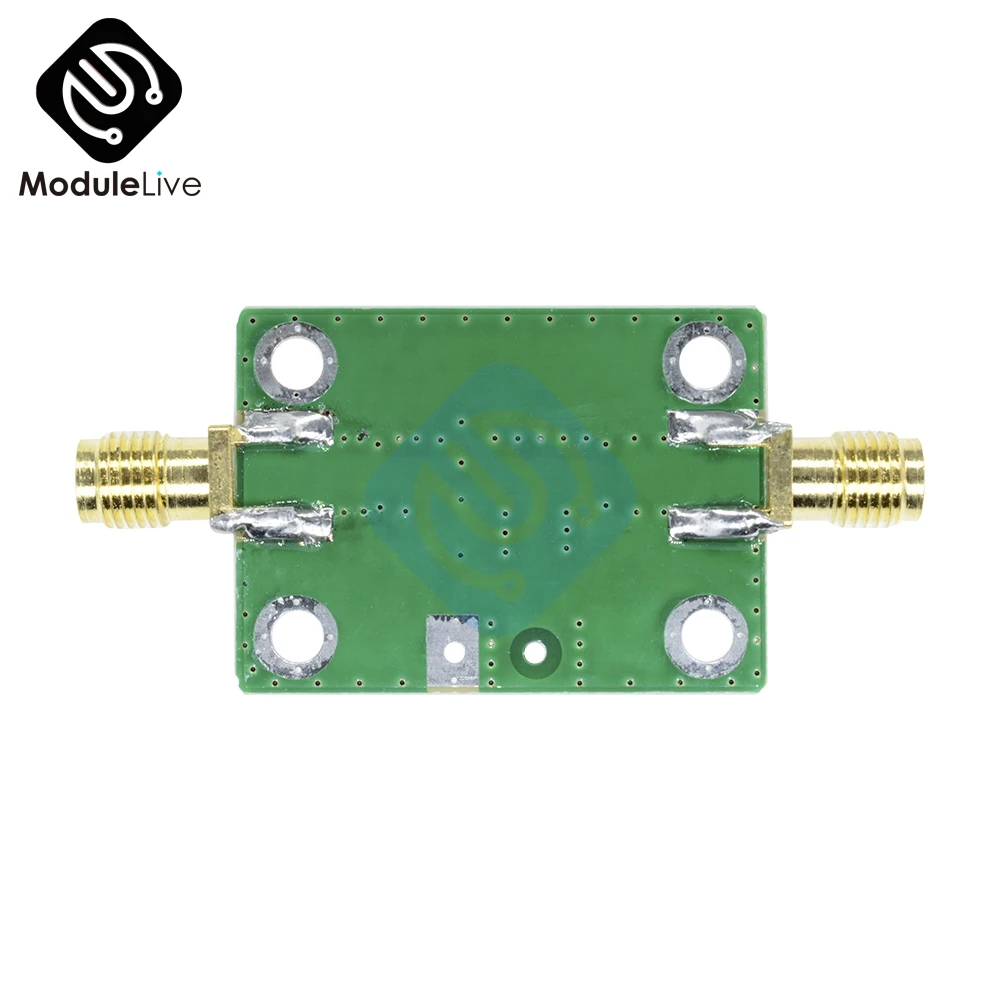

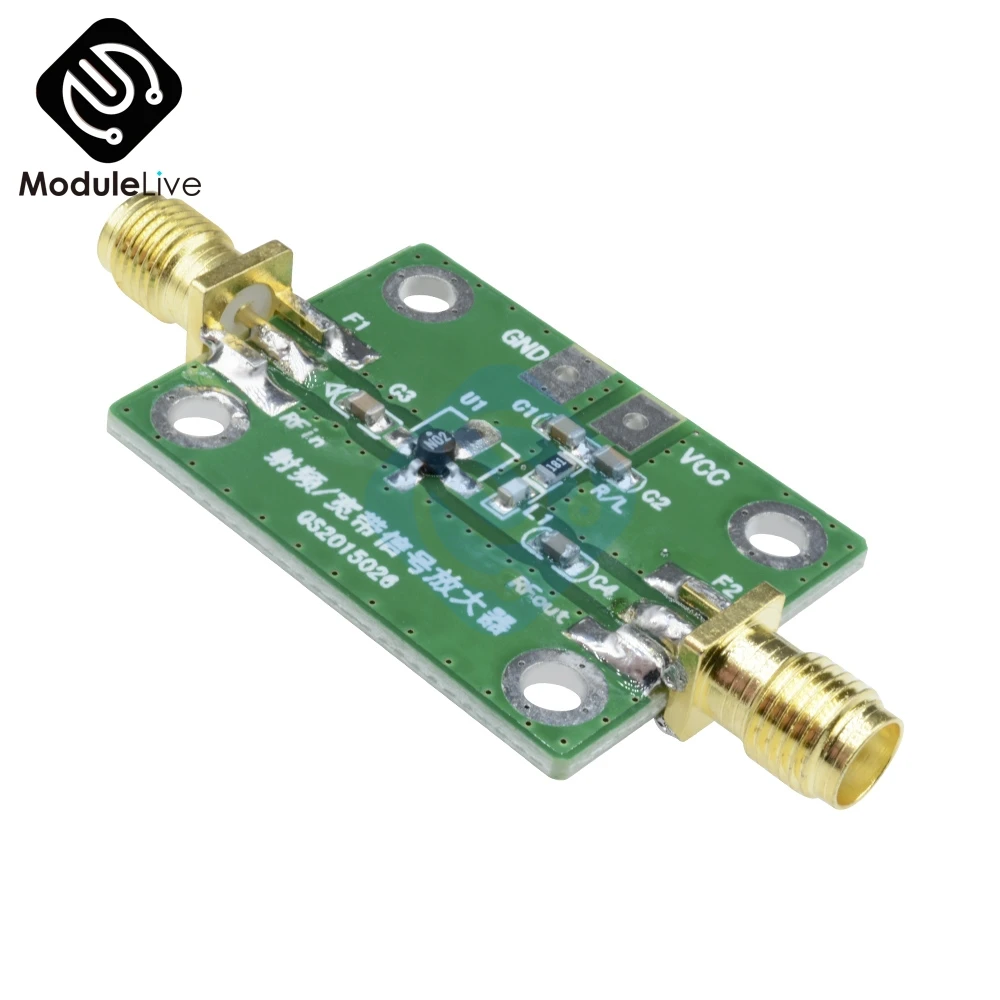

0 1-2000 МГц РЧ широкополосный усилитель 30 дБ низкий уровень шума LNA модуль Приемник

0 1-2000 МГц РЧ широкополосный усилитель 30 дБ низкий уровень шума LNA модуль Приемник

Особенности:

-Этот продукт с широким диапазоном частот, высоким коэффициентом усиления, низким уровнем шума
-Этот продукт может быть применен к различным радиочастотным приемным передним и увеличивает расстояние связи
-Используется для коротких волн, fm-радио, приемника дистанционного управления, например, для усилителя сигнала кабельного телевидения требуется МАЛОШУМНОЕ усиление радиочастотного сигнала

Характеристики:

Размер: 25*52 мм
Диаметр конца: 5 мм
Цвет: зеленый + золотой
Рабочая частота: 0,1-2000 МГц
Усиление усилителя:
F = 0,1 МГц, усиление = 32 дБ
F = 500 МГц, усиление = 31 дБ
F = 1000 МГц, усиление = 29 дБ
F = 1500 МГц, усиление = 25 дБ
F = 2000 МГц, усиление = 20 дБ
Максимальная выходная мощность: + 10 дБм (10 мВт)
Напряжение источника питания: 6-12 В постоянного тока
Сопротивление системы: 50 Ω

Советы:

1. Когда рабочая частота составляет менее 500 МГц, она хорошо получает плоскость, может сделать ее менее 1 дБ после тщательной регулировки. Чем ниже частота, тем выше коэффициент усиления.
2. Рабочая частота усилителя нижнего предела зависит от входного и выходного конденсатора, значение по умолчанию составляет 0,1 мкФ, работает до 0,1 МГц. Увеличить входную и выходную емкость соответствующим образом, может расширить частоту отключения, например, емкость мкФ может работать до 5 кГц.
3. когда напряжение источника питания меняется в 5-8 в, его можно использовать в качестве усилителя с переменным коэффициентом усиления, усиление увеличивается с увеличением напряжения источника питания, который подходит для радиочастотного приема переднего контура, с помощью DA контроля напряжения питания, для управления усилителем, автоматического управления коэффициентом усиления
4. Когда напряжение источника питания в 8-10 В, низкочастотный концевой коэффициент усиления до 30 дБ, в это время усилитель имеет низкий коэффициент шума и хорошую стабильность.
5. Когда напряжение составляет 12 В, достигайте максимального усиления, низкочастотный конечный коэффициент усиления 32,5 дБ,

В комплект входит:

1 шт. X 0,1-2000 МГц RF широкополосный усилитель 30 дБ низкий уровень шума LNA широкополосный модуль Приемник Новый
