ЖК-дисплей поддержка плата контроллера VGA HDMI DVI аудио для 19 дюймов панель 1440X900

ЖК-дисплей поддержка плата контроллера VGA HDMI DVI аудио для 19 дюймов панель 1440X900

Поддержка ЖК-модели:

LTM190M2-L31

MT190AW02 V.Y

LTM190M2-L01

M190PW01 V3

M190MWW3 R0

M190PW01 V0

Описание товара

1. Общее описание платы ЖК-контроллера
M.NT68676.2A-это контрольная плата для монитора, которая подходит для рынка АТР. Он может поддерживать светодиодный/ЖК-панели, разрешение которых составляет до 2048 × 1152.
M.NT68676.2A может синхронизироваться с компьютером автоматически. Синхронизация требует синхронного сигнала, горизонтальной и вертикальной синхронизации.
M.NT68676.2A может поддерживать динамическое контрастное управление, вход для наушников и цифровое управление громкостью одновременно.

2. Функция компоновкиПлаты ЖК-контроллера

Изображение только для справки, фактический товар является стандартным.
Дополнительные разъемы и клеммы отмечены

Вид сверху M.NT68676.2A

3. Функция компоновкиПлаты ЖК-контроллера

Набор микросхем

NT68676(UFG)

Площадь рынка

Азиатско-тихоокеанский

Язык OSD

Упрощенный китайский, традиционный китайский, английский, французский, немецкий, итальянский,

Испанский, португальский, японский, корейский (опционально)

Панель

Тип панели

Светодиодный/ЖК-дисплей

Интерфейс

Одиночный/Двойной LVDS (8 бит)

Максимальное разрешение

2048 × 1152

Видео вход

PC-RGB

Формат

До 2048 × 1152 60 Гц

HDMI

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Аудио вход

Аудио ПК

Вход для наушников

0,2 ~ 2,0 VRMS

Аудиовыход

Частотная характеристика

100 Гц ~ 15 кГц ± 3 дБ (1 кГц, 0 дБ контрольный сигнал)

Максимальная выходная мощность

2 × 1 Вт (8 ) THD + N<10 1 кГц

(Питание: 12V, аудио Вход: 0,5 VRMS)

Мощность

Требования

Работающего на постоянном токе 12 В/12V (встроенный)/12V 5V (собран в общее количество)/12 В, 5 В, 5VSB (собран в)

К Панели

3,3 V/5 В/12 В

Управление

В режиме ожидания Мощность потребление <0,5 W (плата только)

Ключевая функция

Питание, меню, VOL +,VOL-, регулировка/выход

4.. Размеры печатной платыПлаты ЖК-контроллера

Размер (мм):139 (Д) * 58 (Ш) * 17 (В)

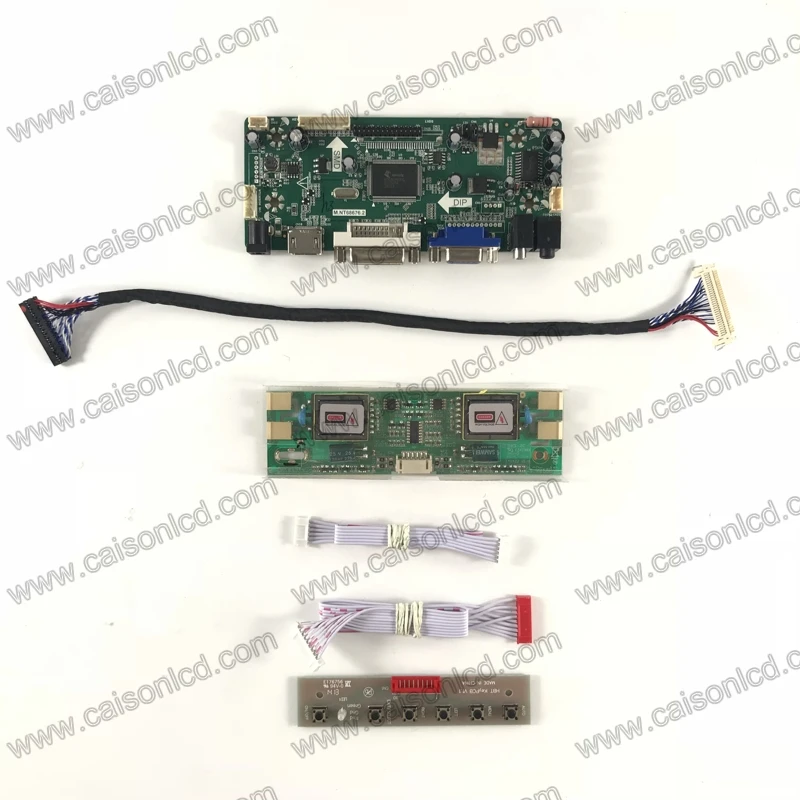

5.Посылка включает в себя:

Плата ЖК-контроллера-1 шт.

1 x 2Ch 8 бит 30 контактов LVDS кабель

1x6 с двумя кнопками плата OSD с кабелем

1 xlcd инвертор с кабелем
