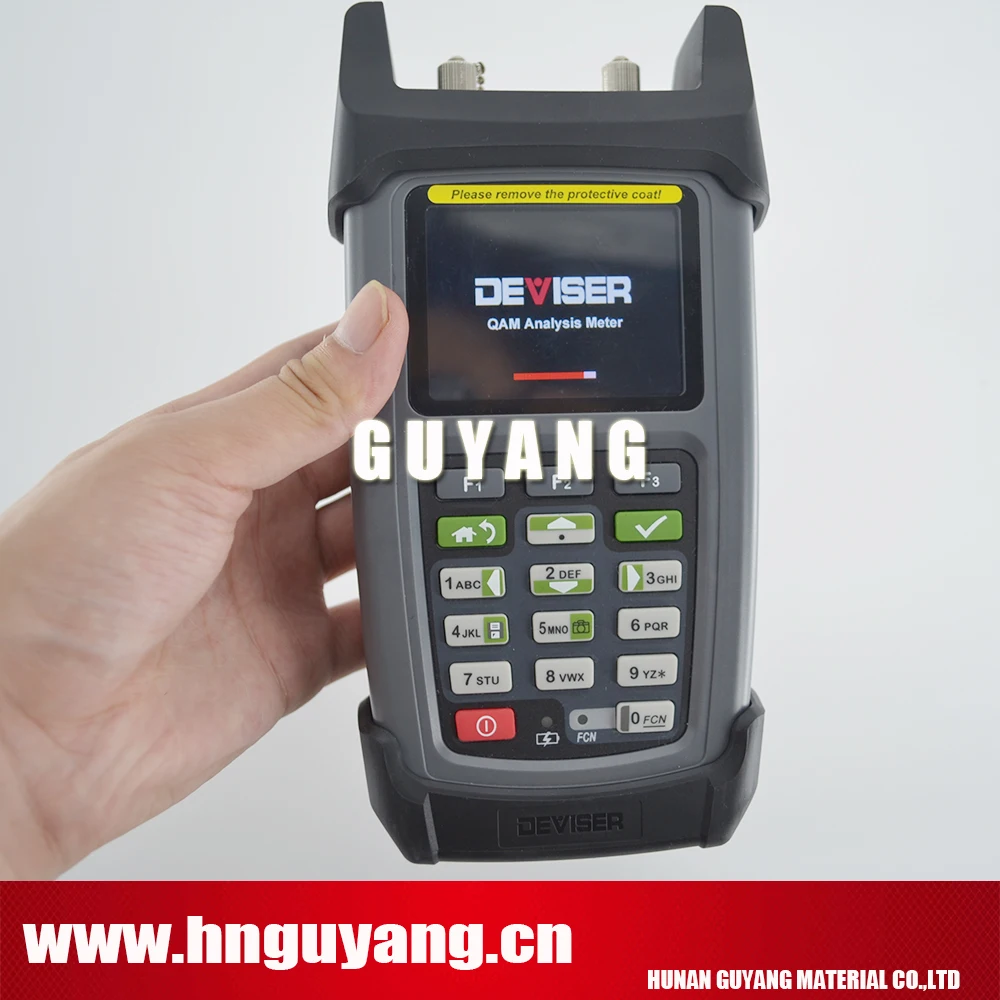

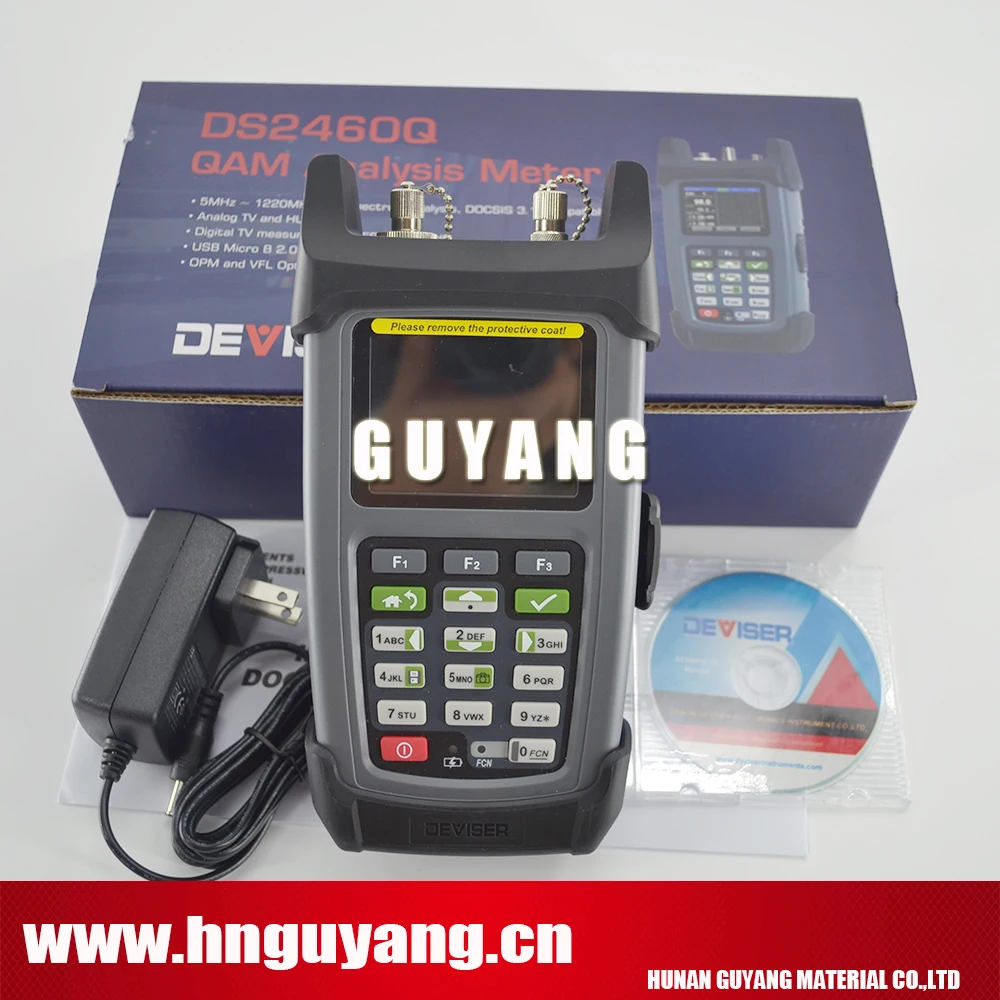

Deviser DS2460Q catv метр QAM измеритель уровня сигнала Быстрый спектральный анализ, 5 ~ 1220 МГц

Основные преимущества

• Compre hensive инструмент для установки и обслуживания кабельных сетей

• Быстрый спектральный анализ, 5 ~ 1220 МГц

• 5 ~ 1052 МГц (аналоговый телевизор), 46 ~ 1052 МГц (цифровой телевизор)

• Измерения цифрового ТВ включают: среднюю мощность, MER, BER, BER статистику, Созвездие

• Измерения аналогового ТВ включают: уровень, V/A, HUM, C/N

• Автоматическое генерирование и сохранение до 20 пользовательских каналов от падения кабеля

• Автоматическое тестирование с ограничениями пропуска/сбоя ускоряет испытания и упрощает интерпретацию результатов

• Клиентское программное обеспечение для управления инструментами для быстрой конфигурации блока

• Порт USB Micro 2,0 для передачи данных ПК

• Порт Ethernet для функции Ping

• Измерение оптической мощности и VFL (визуальное расположение неисправности) доступны по выбору

Примечание: цена включаетИзмерение оптической мощности и VFL, вам не нужно платить дополнительно

Обзор

DS2460Q-это многофункциональный инструмент, который поддерживает цифровые QAM и аналоговые сигналы в сетях CATV. Это идеальный инструмент для первоначальных сетевых установок, обслуживания и устранения неполадок.

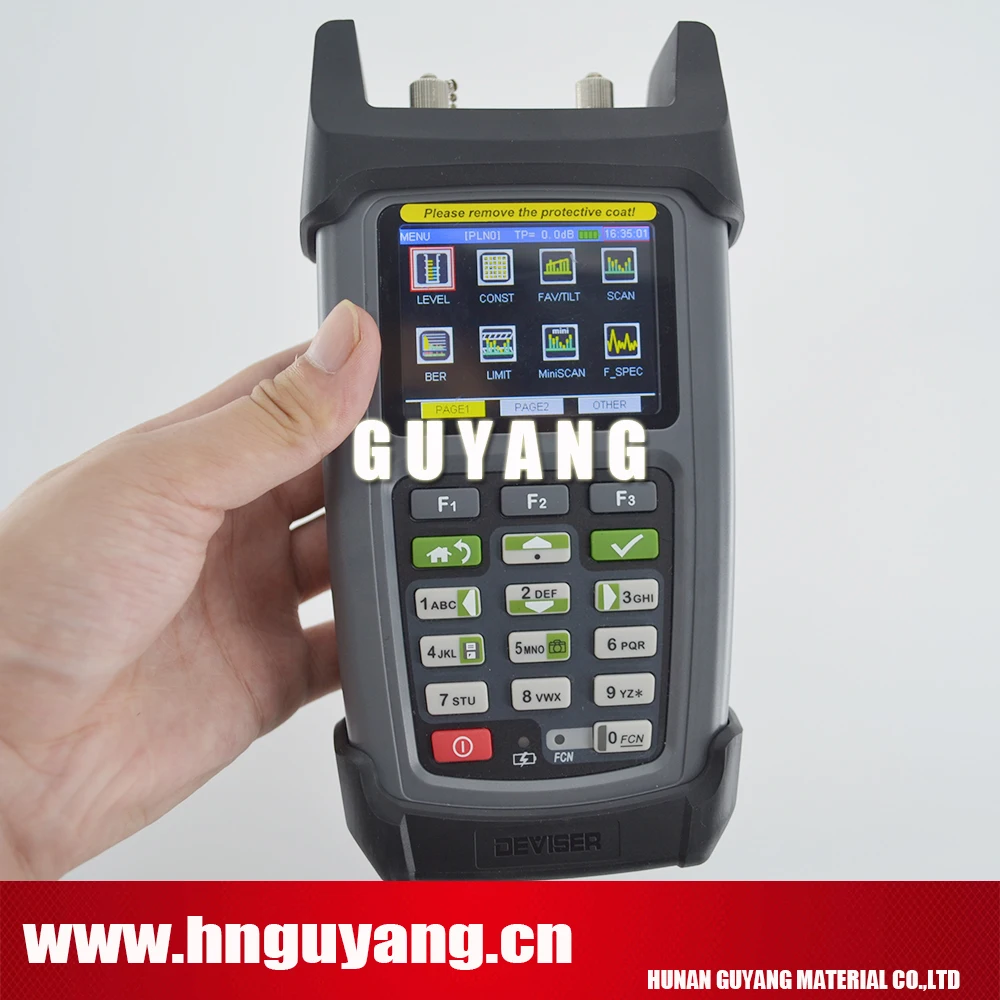

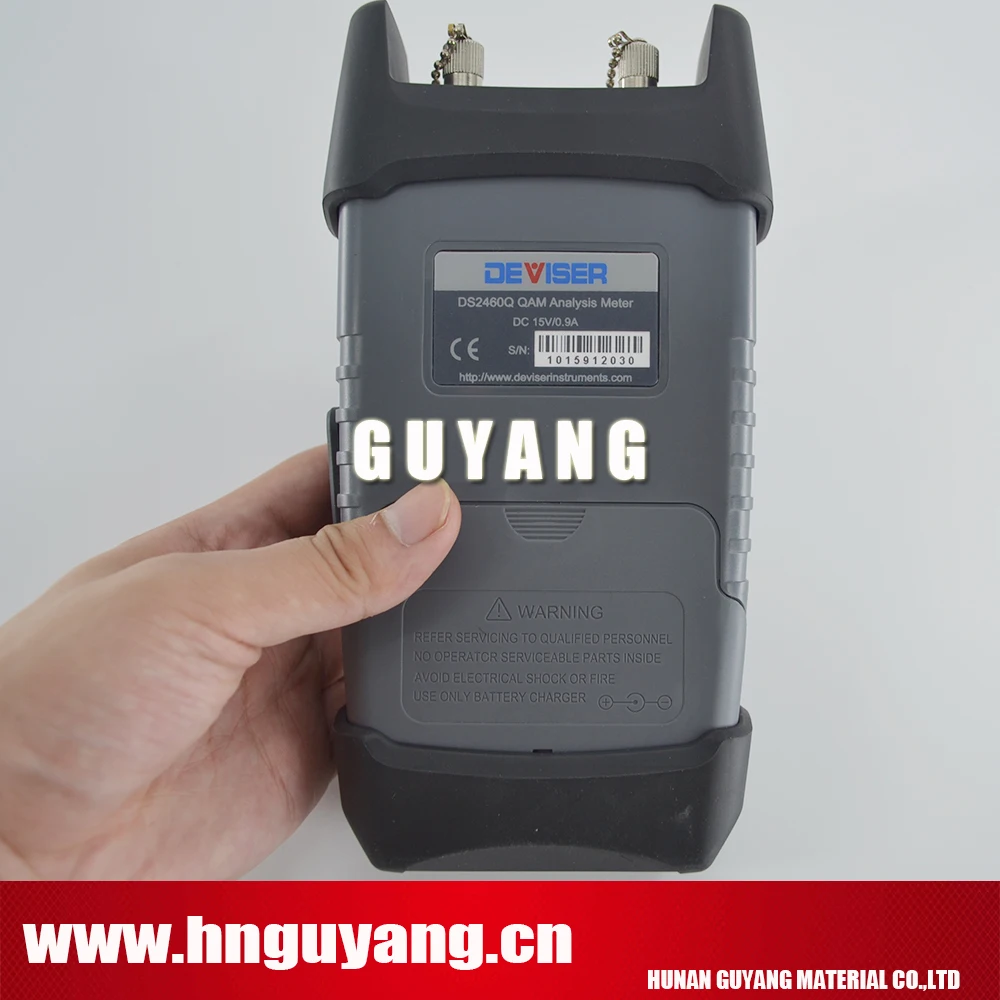

Прочная конструкция включает в себя внешнюю защиту шасси, в то время как графический интерфейс на основе значков оснащен программируемыми предустановленными ограничениями прохода/выхода из строя.

Легкие меню разработаны для повышения эффективности и производительности для всех уровней техники.

Другие функции-включая обратный путь и сканирование переднего спектра, 12 любимых частот наклона, тестирование напряжения в сети переменного тока, измерения напряжения Гума и постоянного тока, В сочетании с полным программным обеспечением для регистрации данных и управления-сделать DS2460Q универсальным инструментом

Для кабельных установок.

Измерения MER, Pre-Post BER и функции статистики позволяют быстро проверять свободные соединения, как правило, связанные с пиксельными изображениями или медленными потоками данных в Интернете. Функции цифрового измерения также помогают определить несоответствия, вызванные открытыми коаксиальными линиями или несоответствиями сопротивления.

До 20 хранимых каналов

Для техников и подрядчиков, которые работают в нескольких HFC сетях, выбор различных каналов планы является обязательным. DS2460Q может узнать выбор до 20 (20) различных каналов. При подключении к RF drop, DS2460Q учится аналоговым/цифровым каналам и пользовательским частотам через встроенный автоматизированный канал план обучения-или загружает их через программное обеспечение Deviser Toolbox PC. Пользователь может выбрать до 12 каналов в каждом из 20 пользовательских планов и назначить их для любимого плана наклона/канала.

QAM анализ и измерения каналов

DS2460Q измеряет и анализирует мощность канала, MER и Pre-Post BER, включая отображение созвездия. Он совместим с 16/32/64/128/256 QAM модуляции, а также может обеспечить измерителей мощности для QPSK и COFDM цифровой перевозчиков.

Спектральный анализ и измерения

DS2460Q предлагает три различных режима анализа спектра: нормальный, быстрый и обратный путь. Быстрый спектральный анализ позволяет техникам просматривать частотный диапазон 5 ~ 1220 МГц; В то время как нормальный спектральный анализ оптимизирует точность амплитуды при более низкой скорости развертки. Для устранения проблем с восходящим потоком устройство может отображать Частотные диапазоны 5 ~ 65 МГц, предоставляя дополнительный инструмент для техников, занимающихся сигналами восходящих данных. Все режимы имеют доступ к маркеру и Максимальное удержание

Особенности, что делает его легким для захвата и анализа переходных аномалий.

Полный спектр сканирования и функции маркера

DS2460Q может сканировать 160 каналов, позволяя пользователям быстро и эффективно измерять плоскость и амплитуду сети HFC. Используя маркеры, техники могут быстро идентифицировать несоответствующие аномалии, вызванные плохим заземлением или поврежденными линиями передачи.

Измерение гул

Измерение гула помогает техникам определить и устранить аномалии, которые могут возникнуть в результате дефектных конденсаторов, неисправных разделителей линии или перегруженных муфт (вызванных погодными условиями или чрезмерным током). Оба теста 60 и 120 Гц выполнены при измерениях 400 Гц LPF.

Автоматический диагностический пользовательский предельный тест

Автоматический тест упрощает работу техника, показывая пройденные/неудачные результаты. Конечные пользователи могут устанавливать ограничения на уровень мощности, MER, Pre-Post BER, спектральный анализ, наклон и гул. С помощью простой функции экономии техник больше не должен вручную записывать результаты, экономя больше времени на установки и телефонные звонки в течение дня. Кроме того, данные измерений мгновенно сохраняются для обеспечения ответственности за работу каждого местоположения и уменьшения необходимости возврата на проверенные ранее сайты.

Управление файлами-тестирование хранения данных

Несколько тестовых файлов данных могут быть сохранены и сохранены как аналоговые носители или частоты, QAM носители или цифровые частоты, сканирование каналов, наклон, частотный спектр измерений и/или гул. Результаты сохраняются в каталоге файлов по метке времени. Записи могут быть загружены на ПК через программное обеспечение Toolbox

Для создания отчетов, печати и анализа.

Измерение напряжения

DS2460Q измеряет напряжение батареи, багажник и напряжение линии распределения кабельной системы, точно идентифицируя аномалии переменного или постоянного тока. Умная Система управления питанием позволяет

Около 5 часов непрерывной работы от батареи при полной зарядке.

Нормальный спектральный анализ

Частотный диапазон

45 МГц ~ 1052 МГц

Пролет

2,5 МГц; 6,25 МГц; 12,5 МГц; 25 МГц; 62,5 МГц; Полный диапазон

Быстрый спектральный анализ

Частотный диапазон

5 МГц ~ 1220 МГц

Пролет

12,5 МГц, 25 МГц, 62,5 МГц, полный диапазон

Анализ спектра обратного пути

Частотный диапазон

5 ~ 210 МГц

Сканирование каналов

Количество каналов

160 каналов Макс

Весы

1,2,5,10 дБ/Див

Зум

1X,2X,3X,4X,5X пять уровней

Измерение аналогового ТВ

ПоддержкаEdСтандартS

PAL, NTSC и FM радио (одна частота)

Измерение уровня

Диапазон: от-30 дБмВ до + 60 дБмВ; Точность: ± 2 дБ; Разрешение: 0,1 дБ

Частота

Диапазон: 5 м-1052 м; Точность: ± 50ppm; Разрешение: 10 кГц

Полоса пропускания разрешения

280 кГц

C/N

> 50 дБ

Диапазон измерения гул

От 2% до 5%

Цифровое ТВ

Уровень мощности

Диапазон: от-30 дБмВ до + 60 дБмВ; Точность: ± 2 дБ; Разрешение: 0,1 дБ

Частота

Диапазон: 46 МГц до 1052 МГц; Точность: ± 2 дБ; Разрешение: 0,1 дБ

ПоддержкаEdСтандартS

ITU-T J.83 Annex A, B и C

Тип демодуляции QAM

Приложение A: QAM 16/32/64/128/256, приложение B и C: QAM64/256

Глубина блокировки

128x1 ~ 128x4(J.83B);12x17(J.83A/C)

Диапазон скорости символа

4 мс/сек до 7 мс/сек

Мер

41 дБ; Точность ± 2 дБ

BER

От 1E-3 до 1E-9

Режим отображения созвездия

64/256 QAMС возможностью масштабирования

Измерение линейного напряжения

Диапазон

От 0 В до 100 В (AC/DC) с точностью ± 2 в

Измерение оптической мощности

Точность

± 0,23 дБ (± 5%)

Тип детектора

InGaAs 300 мкм

Диапазон

-50 дБм ~ + 27 дБм

Линейность

0. 07дб/10дБ

Разрешение

0.01dBm, mW, μW, nW

Длина волны

850 нм, 980 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1610 нм

Интерфейс

FC \ SC \ ST универсальный соединительный интерфейсный адаптер

VFL (визуальное расположение неисправности)

Выходная мощность

10 мВт

Длина волны на выходе

650 ± 10 нм

Стандарт безопасности

IEC 60825-1: 2007

Интерфейс

FC/PC

Разное

ВЧ вход

75 Ом

USB

USB Micro B 2,0

Ethernet

10/100 м

Дисплей

2,8 ”320x240 TFT LCD

Адаптер переменного/постоянного тока

100 В переменного тока до 240 В 50-60 Гц, 15 В постоянного тока/0,9а

Аккумулятор

7,4 V 2.5Ah литиевая батарея

Время зарядки/Время работы

5 часов/ >5 часов

Размер (W×H×L)

200 мм × 106 мм × 54 мм (7,9 "x 4,2" x 2,1 ")

Вес

Около 600 граммов(1,3 фунтов)

Температура работы/хранения

-10 ~ + 40 °C/-20 ~ + 70 °C
