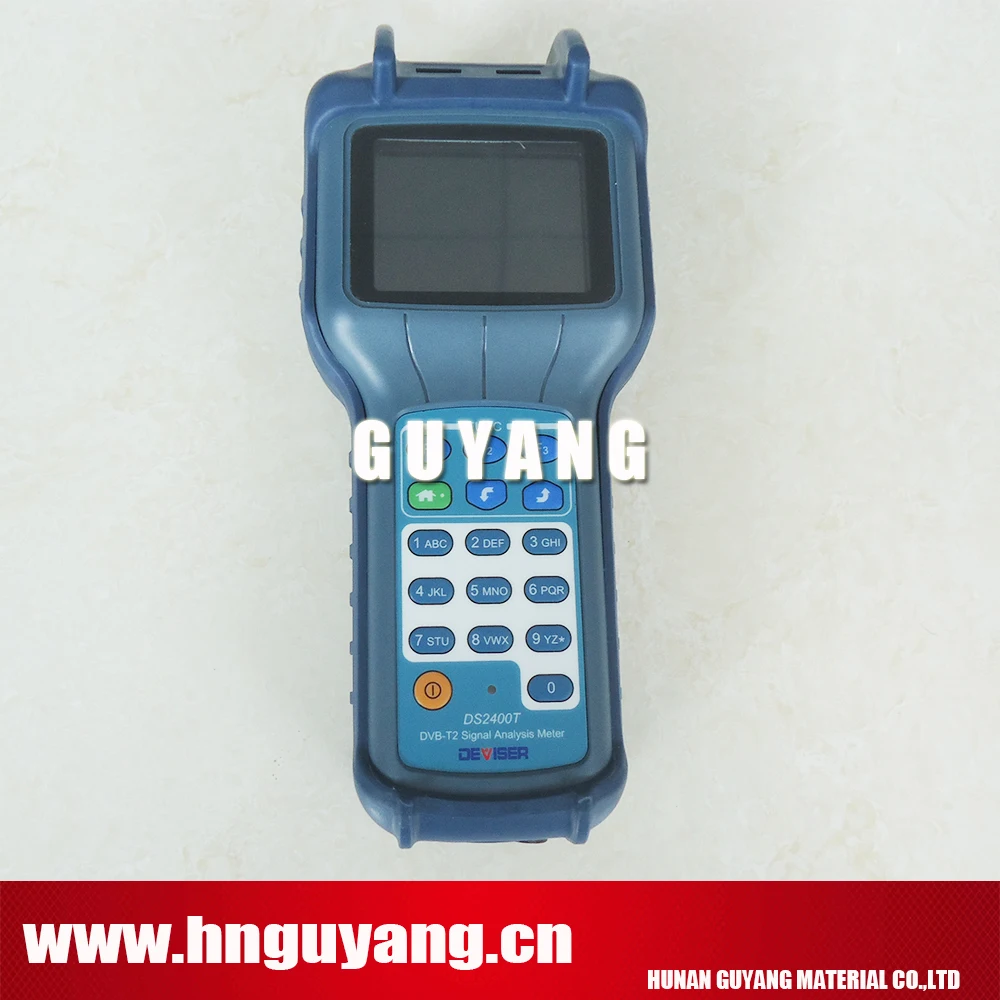

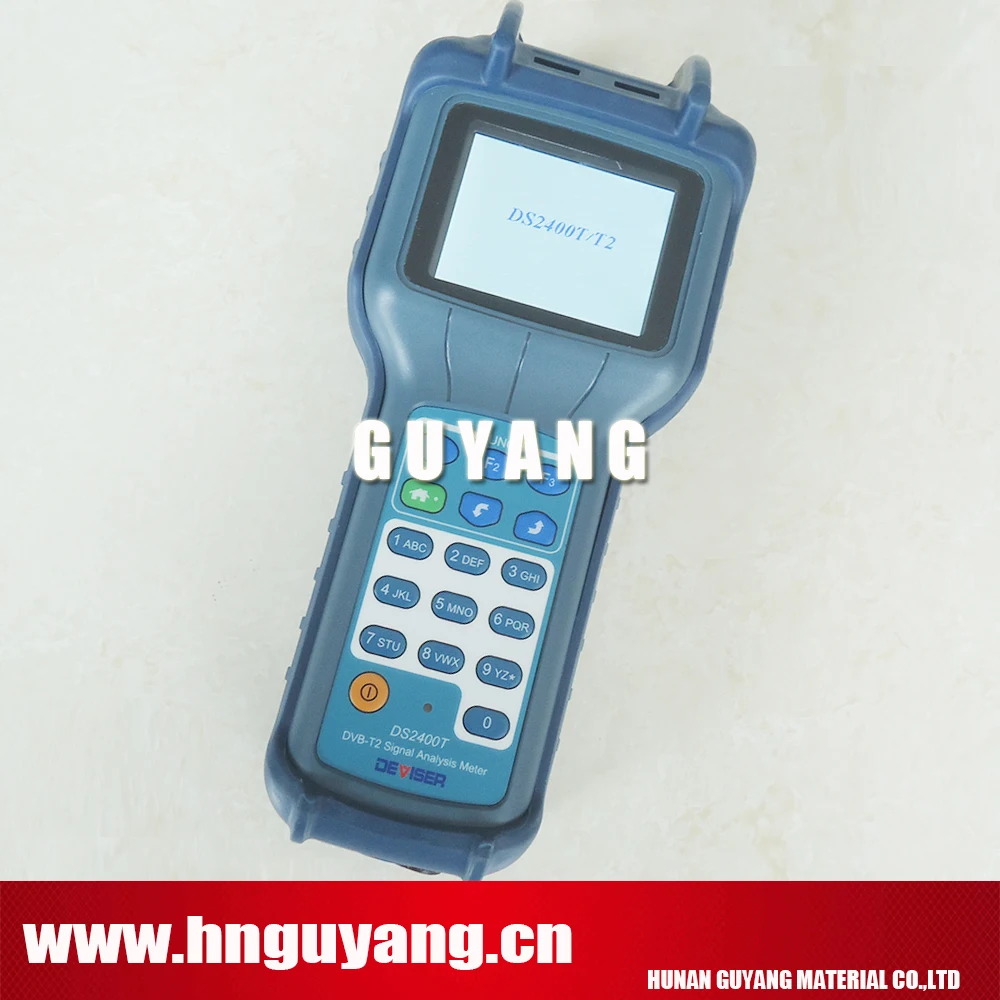

Deviser DS2400T DVB-T измеритель уровня наземного сигнала catv метр

Общее введение

DS2400T-идеальный Измеритель для тестирования сигналов DVB-T/T2 и DVB-C, новая модель с цветным экраном и высокой производительностью. Он демодулирует и точно измеряет сигналы COFDM, передаваемые через наземную ТВ-систему. Также он поддерживает основную функцию измерения телевизионной системы CA, включая цифровое тв и Аналоговое ТВ. Эта модель может измерять и отображать большинство указателей цифрового ТВ (мощность канала, MER, BER, схема созвездия); Аналоговый телевизор (одночастотный уровень, несущая уровень полного спектра каналов, ГУМ). Также DS2400T может измерять частотный спектр сканирования, напряжение багажника и напряжение батареи.

DS2400T имеет RS-232 порт для связи с ПК программного обеспечения-TOOLBOX, который может управлять и анализировать результаты тестирования файл ..

Конфигурация:

DS2400T

Стандарт

DVB-T

Вариант

DVB-C

DVB-T2

Уведомление: Эта версия не включает DVB-C и DVB-T2

Ключевая особенность

QAM и QPSK тест

Тест уровня

Схема созвездия

Сканирование каналов

Сканирование спектра

Проверка наклона

Предельное испытание

ГУМ

Измерение напряжения

Настройка многопользовательского канала * управление файлами

Поддержка нескольких языков * BER статистики (опционально)

Измерение канала

DS2400T поддерживает точный тест уровня сигнала в аналоговом ТВ, DVB-T/T2 сигналах и одиночных частотных режимах.

Для аналоговых каналов вы можете получить видео уровень, аудио уровень и △V/A и т. Д.

Для каналов DVB-T DS2400T поддерживает модуляционные режимы QAM и QPSK. Здесь вы можете получить мощность канала, MER и BER и схему созвездия.

Примечание:Для каналов DVB-T, MER и BER тест только в QPSK и QAM (16/64QAM) режим модуляции

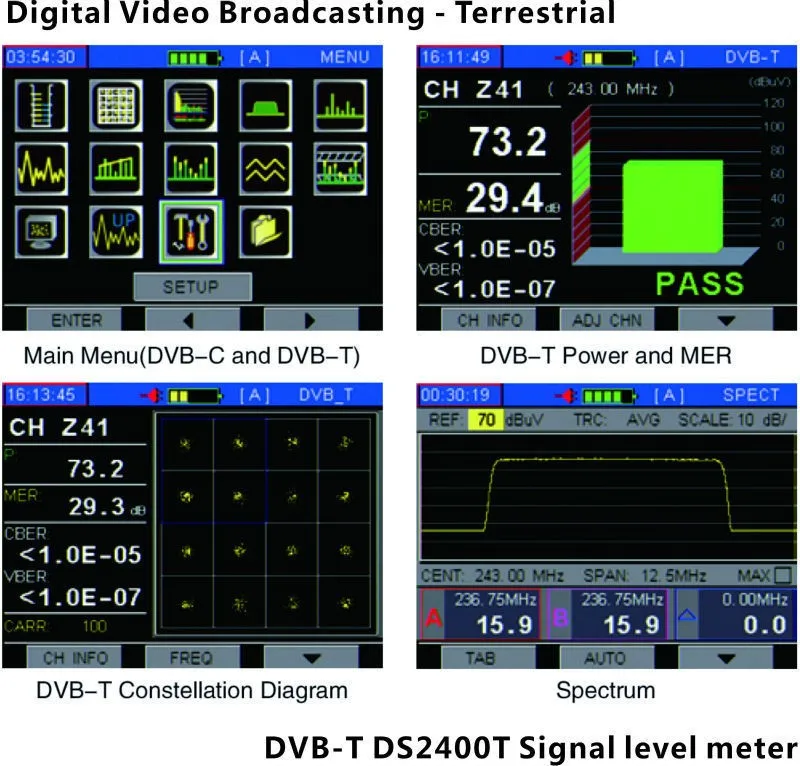

Схема созвездия

Для каналов DVB-T функция схемы созвездия поддерживает режимы модуляции 16QAM, 64QAM и QPSK. Здесь вы можете получить мощность канала, MER, CBER, VBER, CARRIER и схему созвездия.

Список наклона/уровня

Тест на наклон/уровень является эффективным решением для проверки плоскостности и амплитуды, и DS2400T поддержка 12 каналов наклона макс

Измерение гул

HUM также назван как источник питания hum модуляционное искажение, которое происходит от низкочастотных помех источника питания.

Сканирование каналов

DS2400T поддерживает видео и аудио уровень отображения всех каналов, которые могут до 160 каналов больше всего. Кроме того, 5 шагов увеличивают/выключают и снимают маркер, облегчают наблюдение.

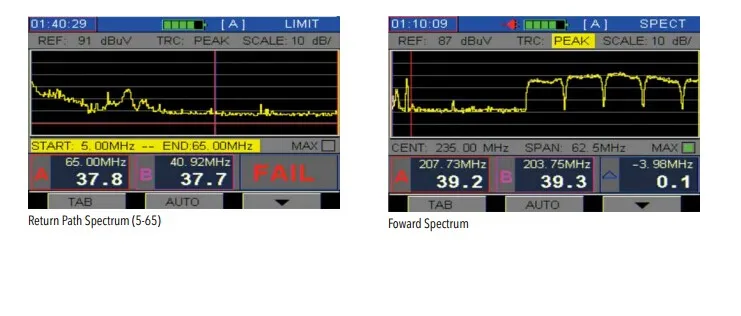

Сканирование спектра

DS2400T имеет функцию спектра, которая обеспечивает несколько пролетов, и два режима образца (AVG и пик). Для того, чтобы обнаружить и узнать помехи, он имеет функцию пикового удержания, которая показывает разницу между пиковым спектром и текущим спектром маркерами и функцией двойного маркера.

Предельные измерения

DS2400T может быстро проверить кабельную систему с помощью функции ограничения. Каждый включенный канал будет протестирован в соответствии с настройкой лимита пользователем, и после тестирования индикатор pass/fail может быть просмотрен

Измерение напряжения

DS2400T может измерять напряжение батареи, напряжение багажника и автоматически определять AC или DC кабельной системы.

Многопользовательский канал

DS2400T может создавать пять пользовательских каналов max, которые содержат цифровые каналы, аналоговые каналы или смешанные каналы. Также их можно легко переключать. Поэтому он очень подходит для многосетевого обслуживания.

Управление файлами

DS2400T может хранить результаты тестирования уровня канала, созвездия, наклона теста, сканирования канала, спектра сканирования и HUM тест для аналогового ТВ канала. Пользователь может управлять и анализировать эти файлы с помощью счетчика или ПК.

Интеллектуальное управление питанием

DS2400T с полной зарядкой может работать в течение 5 часов. Система мониторинга источника питания будет следить за состоянием мощности и обеспечивать прибор в режиме энергосбережения.

Примечание: зарядите аккумулятор перед первым использованием. См. 5,2

DVB-C дополнительные функции

Примечание: опция «DVB-C» включает в себя DVB-C-тест сигнала и функции статистики BER. По умолчанию эти две функции не будут установлены на DS2400T. Для того, чтобы использовать их, вы должны связаться с DEVISER, чтобы заказать DVB-C вариант.

DVB-C измерение канала

DS2400T поддерживает точный тест уровня сигнала в режиме DVB-C сигналов.

Для DVB-C каналов DS2400T поддерживает режим модуляции QAM. Здесь вы можете получить мощность канала, MER и BER и схему созвездия.

Примечание:Для DVB-C каналов, MER и BER тест только в QAM (16/32/64/128/256QAM) Режим модуляции.

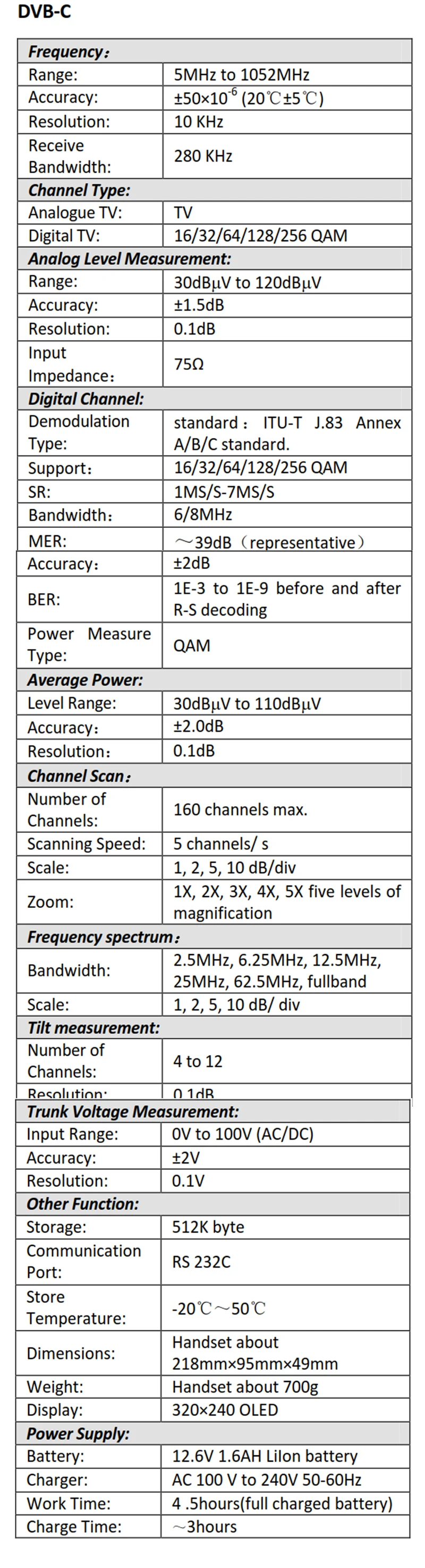

Информация о товаре

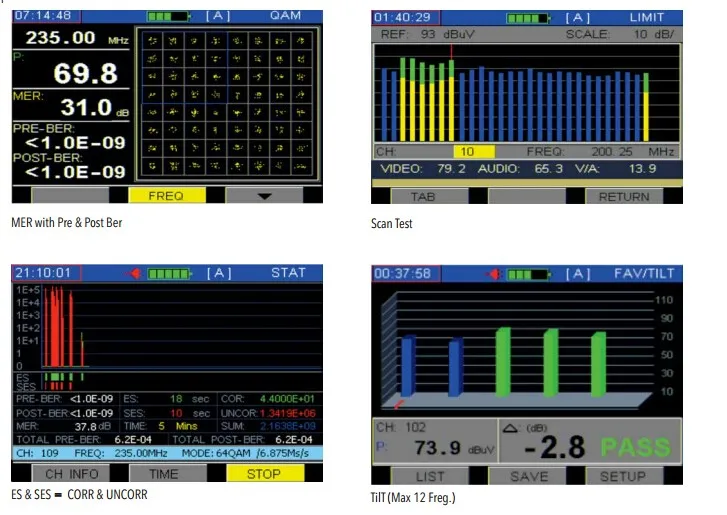

Для DVB-C каналов вы можете получить MER, BER, ES, SES, COR, UNCOR и т. Д.

DVB-T2 дополнительные функции

Примечание:Опция DVB-T2 включает в себя функцию тестирования сигнала DVB-T2. По умолчанию эта функция не будет установлена на DS2400T. Для того, чтобы использовать это, вы должны связаться с DEVISER, чтобы заказать DVB-T2 вариант.

DVB-T2 измерение канала

DS2400T поддерживает точный тест уровня сигнала в режиме DVB-T2 сигналов.

Для DVB-T2 каналов DS2400T поддерживает режим модуляции QAM. Здесь вы можете получить мощность канала, MER и BER и схему созвездия.

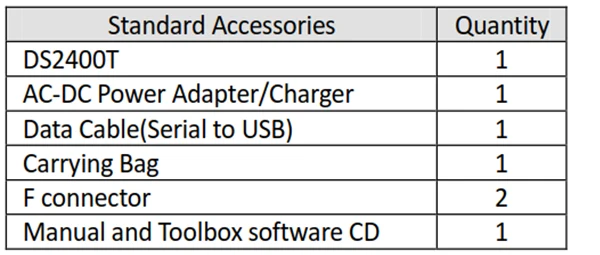

Упаковочный лист
