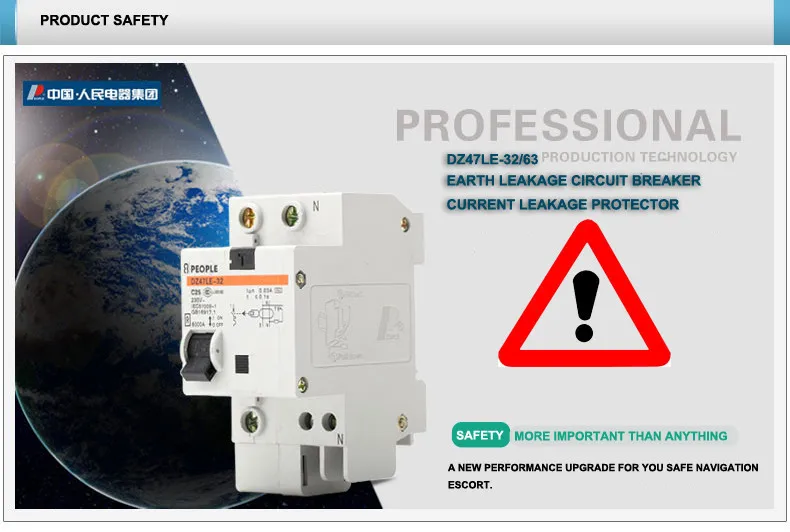

DZ47LE-32 25A 1 P + N электромагнитный тип выключатель с остаточным током



 1. Применение
DZ47LE комплект симпатичной детской h автомат защити цепи утечки используется для защиты n поражения электрическим исто ge в цепи 50 Гц или 60 Гц, номинальное напряжение однофазный 240 V, безуходный 3-х фазный 415 V, rat ed cu rtint до 60A, когда кто-то получает Электрический шок или остаточный ток цепи превышает фиксированное значение, Элкб можно отрезать мощность в течение времени 0,1 s автоматически защиты ting личной безопасности и предотвращения в автоматическом оборудовании из неисправности re sulted из мультфильма «Холодное сердце» М Рези двойной ток.
Благодаря этой функции ELCB может защитить цепь от перегрузки и короткого замыкания или используется для нечастого переключения цепи в нормальных условиях. Соответствует стандарту IEC61009.

2. Основные технические параметры

Тип DZ47LE-63 Полюс 1 P + N, 2 P 3 P, 3 P + N, 4 P Номинальный ток (А) 6,10, 16,20, 25,32, 40,50, 63 Номинальное напряжение (В) 230 400 Номинальная мощность короткого замыкания Icn (KA) 6-32A: 6/40-63: 4,5 Номинальное остаточное изготовление/разрывная способность Im (A) 2000 Номинальный ток остаточного действия в (A) 0,03, 0,05, 0,1, 0,3 Номинальный остаточный ток без действия Ino (A) 0.5In

3. Применимый проводящий провод



Номинальный ток (А) 1-6A 10A 16, 20A 25A 32A Большие размеры 40, 50A 63A Norminal сечение провода мм2 1 1,5 2,5 4 6 10 16

4. Время прерывания остаточного тока



(A) (A) Время выхода (ов), когда соответствует номиналу ниже В 2In 5In 5,10, 20,50, 100200500А(A) Этоb 6-63 0,03, 0,05, 0,1, 0,3 0,1 0,06 0,04 0,04 0,04

5. Защита от перегрузки по току



Температура окружающей среды Исходном состоянии Тестовый ток Ожидаемый результат Ожидаемый результат Обратите внимание 30 ±oC Холодный позиции 1.13In T≥1h Non-релиз - Проводится сразу после предыдущего теста 1.45In T <1 ч Релиз - Холодный позиции 2.55In 1 s <T <60 S (IN≤32A) Релиз Ток плавно поднимается до указанного значения в течение 5S Холодный позиции 2.55In 1 s <T <120 S (IN> 32A) Релиз -5 ~ + 40oC Холодный позиции 3In T≥0. 1 s Non-релиз Тип B Холодный позиции 5In T <0,1 s Релиз Тип B Холодный позиции 5In T ≥ 0,1 s Non-релиз Тип C Холодный позиции 10In T <0,1 s Релиз Тип C Холодный позиции 10In T≥0. 1 s Non-релиз Тип D Холодный позиции 20In T <0,1 s Релиз Тип D

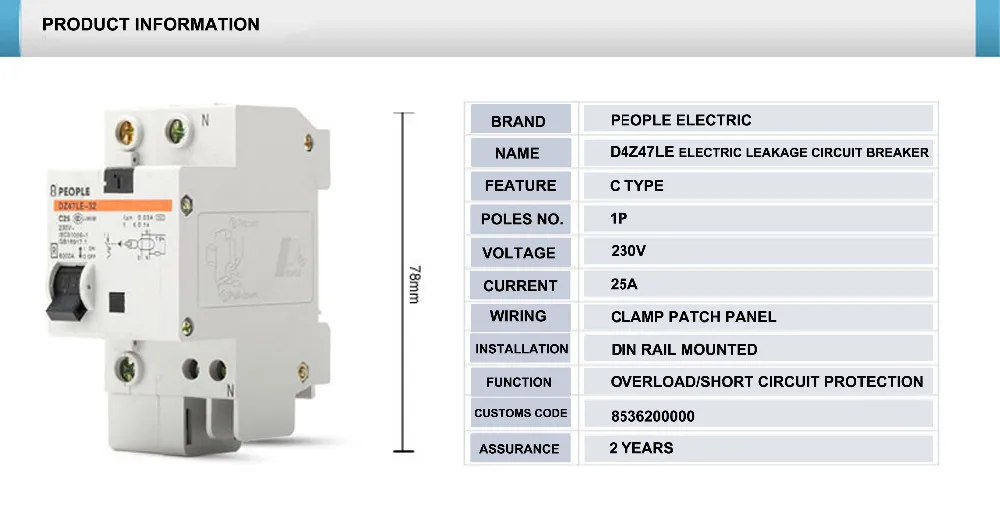

    6. Размер изделия       7. Информация об изделии



8. Схема подключения
