Когда вы будете готовы выйти, откройте дверь,

Фото демонстрация выглядит следующим образом:

2. Заказ не может быть отменен, потому что линзы настроены.

1. Введение продукта

Спасибо за выбор нашей системы мониторинга слепых видов спорта (BSM). Эта система является устройством помощи транспортному средству, которое помогает безопасно менять полосу движения во время вождения. С помощью микроволнового датчика 24 ГГц зонд сбоку/сзади транспортного средства для тех движущихся объектов в слепую точку зоны обнаружения. Система работает в наборе блока управления (управляется компьютером), двух микроволновых датчиков, двух слепых мониторов (или светодиодных индикаторов), зуммер и провод, который является идеальным подключением микроволновой печи и компьютера.

В задней части транспортного средства есть слепая зона, которая легко подвергает опасности безопасность вождения.! Когда вы устанавливаете BSM в ваш прекрасный автомобиль, независимо от того, что это день, ночь или даже в снегу, вы можете быть предупреждены, когда есть движущийся предмет, попадающий в заднюю часть транспортного средства, с помощью светодиодного освещения, мигание, Звуковой сигнал, чтобы водитель мог быть осторожным при смене полосы движения, чтобы избежать возможности бокового аварии.

Изменение ldquoLane имеет предупреждение, делает вождение saferrdquo. Искренне спасибо за выбор этой системы.

3. Технические параметры

Номер

Спецификация проекта

01

Напряжение электроэнергии: 12 В

02

Максимальная мощность: 5 Вт (макс.)

03

Рабочая температура:-40 ℃ ~ + 85 ℃

04

Температура хранения:-40 ℃ ~ + 85 ℃

05

Уровень водонепроницаемости: IP67K

06

Дальность обнаружения: боковое расстояние: 0,3 м ndash 4 м;

Заднее боковое расстояние: 0,3 м ndash 10 м.

07

Точность диапазона обнаружения: ge96 %

08

Диапазон сигнализации: 0,3-10 м

09

Точность системы сигнализации: ge96 %

10

Метод сигнализации: метод 1 => включение светодиодного светильника.

Метод 2 => светодиодная вспышка и звуковой сигнал.

4. Предостережения во время установки

1. Пожалуйста, подготовьте необходимый инструмент для разборки и защитный бампер, окрашенный губкой или тканью.

2. Когда вы разбираете соединитель, не должны тянуть жгут проводов в силе, в противном случае, сломает жгут. Пожалуйста, гнездо разъема доОн практически затягивается (вы можете услышать звук ldquoClickrdquo).

3. Жгут проводов должен быть зафиксирован с помощью автомобильного жгута кабеля с помощью повязки. Ни Дроп, ни ненормальный звук. Отрежьте лишнюю ленту для галстука.

4. Разборка и сборка, пожалуйста, строго следуйте нашему руководству по установке. Старайтесь не ломать детали максимально осторожно. В случаеПоломка, пожалуйста, немедленно измените детали.

5. Точки установки микроволнового датчика.

1. Микроволновый датчик (поверхность запуска сигнала) может проникать только в пластиковый бампер.

2. Микроволновый датчик (поверхность запуска сигнала) спереди, не должно быть металлического вмешательства.

3. Не следует устанавливать микроволновый датчик напротив флуоресцентного света.

6. Общая схема установки

7. Проводное соединение

Предупреждение: блок управления рекомендуется установить под приборной панельюПлата стороны водителя (левый привод автомобиля). Из-за длины проводаСветодиодный индикатор ограничен, при установке в правый ПриводАвтомобиль, пожалуйста, установите левый/восемь светодиодный индикатор в обратном направлении.

(Когда зеленый провод подключен, система не работает при обратной упаковке. Подключение этого провода является необязательным.)

1. Подключение провода источника питания

(1) Подключите черный провод блока управления с отрицательной стороной транспортного средства или земли.

(2) Подключите красный провод блока управления с источником питания транспортного средства ACC 12 V

(3) Подключите желтый провод блока управления с левым поворотом света 12В.

(4) Подключите белый провод блока управления с прямым поворотом света 12В.

2. Подключите Удлинительный провод датчика с блоком управления, подключите датчик A & B с релятиveconnector.

3. Подключите левую слепую точку заднего зеркала светодиодного светильника с контрольной коробкой относительного терминала.

4. Подключите правый слепой точечный провод заднего зеркала со светодиодной подсветкой с контрольной коробкой относительного терминала.

8. Способ установки

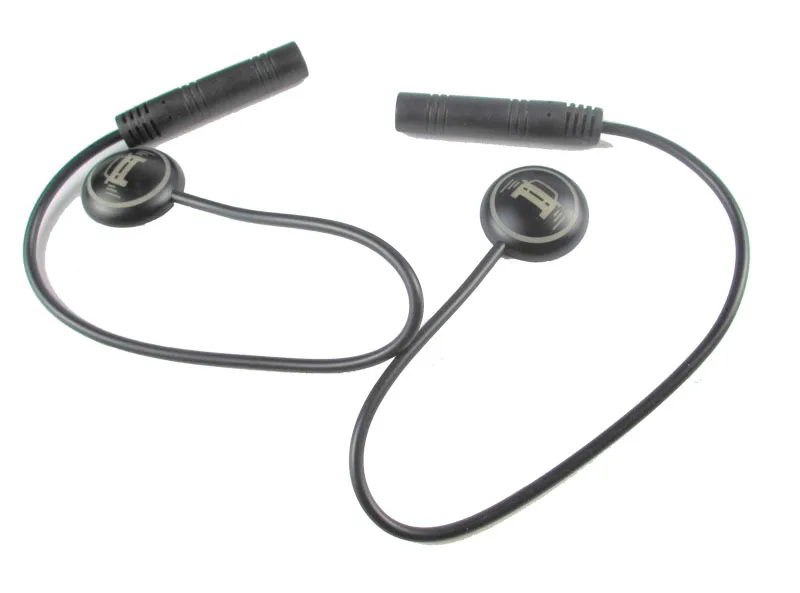

1. Установка Датчика

(1) слепые спортивные датчики должны быть наклеены на двухстороннюю внутреннюю дугу пластикового бампера автомобиля, высота установки в пределах 35-90 см.

(Схема 1)

(2) Кривая сторона микроволновых датчиков устанавливается в 10-15deg к параллельной линии кузова автомобиля. Найдите подходящее положение внутреннего бокового бампера, датчики наклеек на него.

Избегайте использования ненасыщенных металлических, задних или парковочных датчиков, так как микроволновые печи не могут проникать в эти материалы и будут влиять на расстояние обнаружения.

(Схема 2)

(3) Снимите задний пластиковый бампер, осторожно, чтобы не поцарапать поверхность краски, поместите бампер на мягкую губку или тканевую прокладку.

(4) соответствующая Сторона наружной дуги, то есть Внутренняя Дуга бампера (Примечание: Внутренняя Дуга и внешняя дуга должны быть в одном и том же положении).Протрите область, в которой датчик должен быть наклеен тканью с помощью спирта и нанесите маркировку.

(5) протрите поверхность сенсора тканью спиртом, затем удалите наклейку 3MЗадней части датчика. Наклейте наклейку 3M на поверхность датчика. (Схема 3)

(6) Снимите 3 м наклейку датчика, вставьте датчик на маркированную внутреннюю дугу,Нажмите плотно, имейте в виду направление провода терминала датчика во время установки,Датчики устанавливают Горизонтально с проводом в направлении вверх или вниз. (Схема 4)

(7) наконец Зафиксируйте датчики miccowave с 704 силиконовым клеем. Датчики подключенияКабель-удлинитель для датчика коробки управления (схема 5)

(8) Повторите вышеуказанную процедуру для установки другого датчика.

2. Специальная установка зеркала для слепых видов спорта (пожалуйста, пропустите эту процедуру для универсального продукта)

(1) Снимите отделочную панель передней двери и зеркало заднего вида и отсоедините нагревательную вилку зеркала.

(2) на передней двери Вытяните Удлинительный провод светодиода в положение зеркала заднего вида, затем подключите Удлинительный провод светодиода с помощью

Относительный разъем зеркала заднего вида специального автомобиля BSM.

(3) Подключите нагревательную вилку к зеркалу заднего вида BSM.

3. Универсальная установка светодиодного светильника (пожалуйста, пропустите эту процедуру для специального продукта)

Пожалуйста, вставьте светодиодное освещение на зеркало заднего вида столб вверх, лучше увидеть положение зеркала заднего вида одновременно. (диаграмма 6)

4. Блок управления и установка зуммера

Звуковой сигнал на место водителя. Блок управления установлен в пластиковой панели приборной панели главного кабины водителя. Следует избегать места высокой температуры, влажности, утечки.

9. Тестирование после установки и деталей транспортного средстваВосстановление

1. Подтверждение статуса установки

(1) Перед включением проверьте, есть ли какие-либо отклонения в подключении и установке.

(2) тщательно проверяйте ненадлежащее нажатие, растягивание, Застревание и т. д. проводов транспортного средства.

2. Восстановление мощности

(1) Запустите автомобиль, чтобы убедиться, что транспортное средство функционирует должным образом.

(2) Если возникают какие-либо отклонения, пожалуйста, проверьте установку проводов.

3. Функциональное тестирование и восстановление деталей

(1) Запустите автомобиль, перемещайте автомобиль рядом с задней частью датчика, чтобы увидеть, включен ли светодиод, и левая, и правая сторона должна быть протестирована.

(2) Включите и ldquoLeft/Right Включите lighttrdquo отдельно, когда движетесь рядом с автомобилем, проверяйте, мигает ли светодиод и производит звуковое оповещение в целом.

(3) прошел проверку функциональности, затем восстановите те неустановленные оригинальные запасные части для автомобиля и проверьте, правильно ли все функции.

10. Руководство пользователя

1. После включения автомобильного ACC светодиодные фонари, установленные на левой и правой сторонах, будут светиться одновременно и выключаться через 1 секунду,Означает, что система работает. Система немедленно входит в рабочий статус.

2. После того, как система войдет в рабочее состояние, она обнаруживает слепые зоны (покрывают обе стороны подъездной дорожки, длина направления составляет около 10 метров)Задней стороны автомобиля. (Диаграмма 7)

3. Когда завешивается обратная передача, система переходит в режим избегания помех, система временно отключена, и системаВосстанавливает Рабочий режим после выхода из заднего механизма.

Левая/правая сторона слепой области проверки:

(1) При обнаружении движущегося транспортного средства в левой/правой задней слепой зоне светодиодный индикатор с левой/правой стороны загорится.

(2) Если вы Включите сигнал поворота влево/вправо в это время, то светодиодный индикатор с левой/правой стороны мигает как напоминание.

Одновременно звуковой сигнал выдает три последовательных сигнала тревоги.

Уведомление

Перед изменением полосы движения в фактической полосе движения обязательно осмотрите окружающую область. Система используется только для того, чтобы помочь вам в обнаружении транспортных средств за полосой движения. Из-за некоторых ограничений на фактическую рабочую среду, иногда автомобиль находится в прилегающей полосе, но система завязана. Унифицированные сигнальные огни не мигают или могут задержать мерцание. Это не полностью зависит от этой системы, и компания не несет ответственности за какие-либо аварии.

4. При следующих обстоятельствах датчик радара не может обнаружить целевой объект.

-Транспортное средство находится в слепом спорте за прилегающей полосой, но транспортное средство не близко.

-Транспортное средство с противоположным подходом.

-Прилегающая полоса движения транспортного средства очень широкая, что превышает дальность обнаружения радиолокационный датчик.

-Транспортное средство почти с той же скоростью вместе с подъездной дорожкой в более длительное время.

-Транспортные средства в прилегающих полосах стараются превзойти вас.

5. При следующих обстоятельствах сигнальные огни и сигналы тревоги системы не могут быть активированы или могут задержаться.

-Когда транспортное средство переходит от двух полос к прилегающей полосе.

-При езде по крутым склонам.

-При прохождении вершины холма или горного тропа.

-При небольшом изменении радиуса (глубокий поворот на пересечении).

-Когда есть разница в высоте между ведущей полосой и прилегающей полосой.

6. Если ширина дороги узкая, могут быть обнаружены двухполосные транспортные средства.

7. Этот сигнальный сигнал системы может включаться, когда есть дорожные или придорожные стационарные объекты (дорожные охранники, бетонные стены, туннели, зеленая зона и т. д.)

Установка:

1. Его легко установить, но для этого требуется степень самостоятельности и знаний. Мы рекомендуем, чтобы все продукты были установлены профессионалами. Мы не будем нести ответственность за продукцию, которая была повреждена во время установки непрофессионалами, но мы все еще можем дать вам поддержку.

2. пожалуйста, не стесняйтесь связаться с нами, если у вас есть какие-либо вопросы во время установки или использования. до сих пор, мы обнаружили, что большинство проблем нет продукции, просто неправильная операция или недопонимание. поэтому, пожалуйста, внимательно проверьте его и свяжитесь с нами, чтобы решить проблемы. вместо того, чтобы открывать спор напрямую и легко.

Отгрузка:

1. Мы можем уменьшить заявленную стоимость товара в счете-фактуре, чтобы помочь вам избежать или уменьшить таможенный налог, который вы платите. Если у вас есть лучший способ избежать этого, вы можете связаться с нами.

2. Таможенные пошлины и налоги являются обязанностью buyerrsquos, мы, продавец, не можем контролировать их и не будем нести за это ответственность, пожалуйста, обратите внимание на это, прежде чем разместить заказ.

3. Если товар был возвращен из-за отказа покупателя очистить таможню или получить посылку, плата за доставку и дорогой сбор за возврат будут уплачены покупателю.

4. Если посылка была потеряна в пути, мы полностью вернем Вам деньги или отправим новый.

Примечание: российские клиенты должны указать свое полное имя для контактного имени на посылке.
