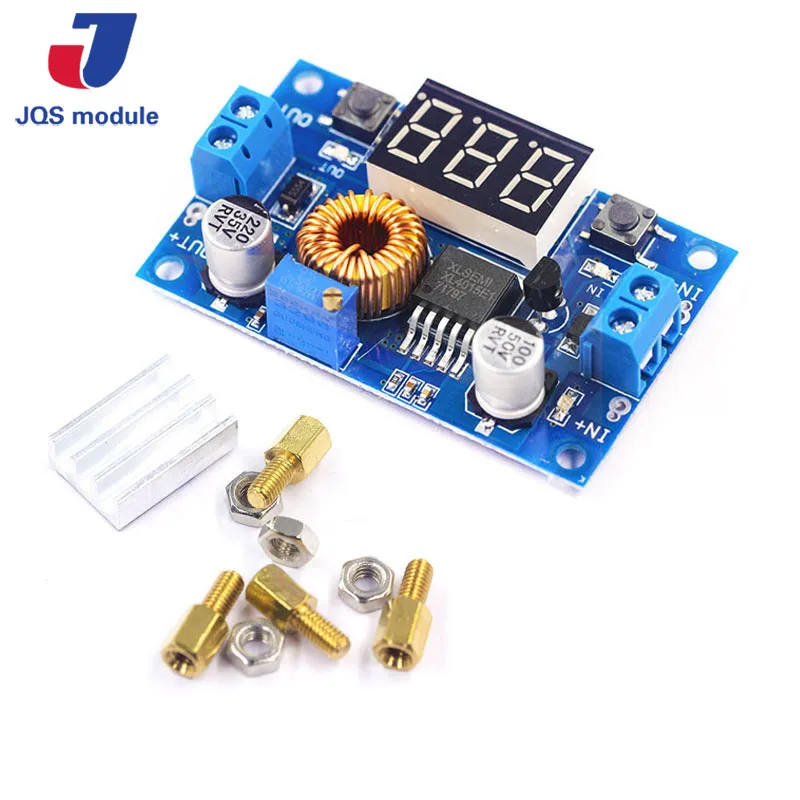

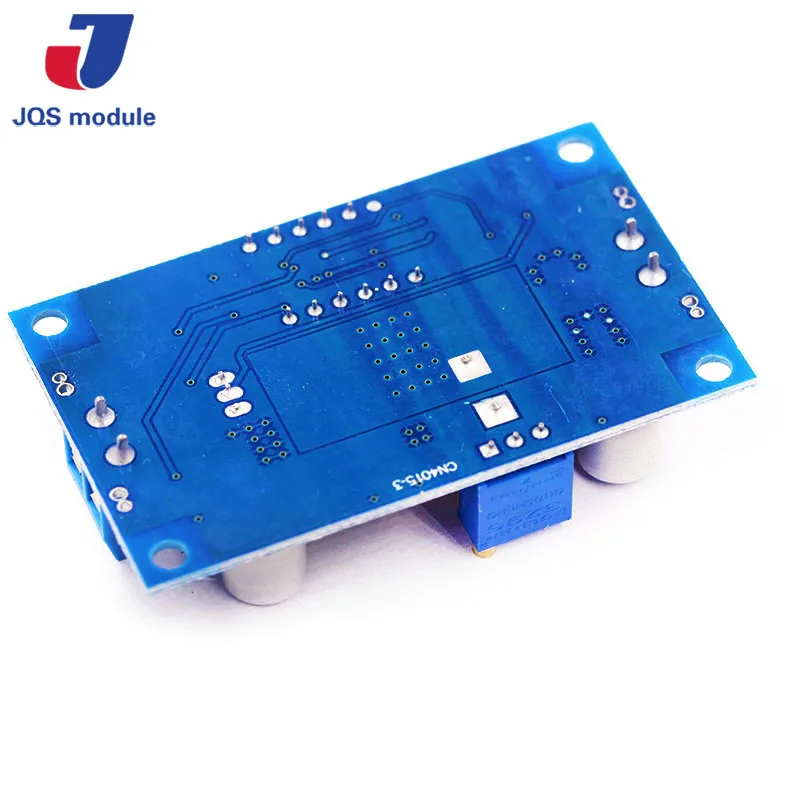

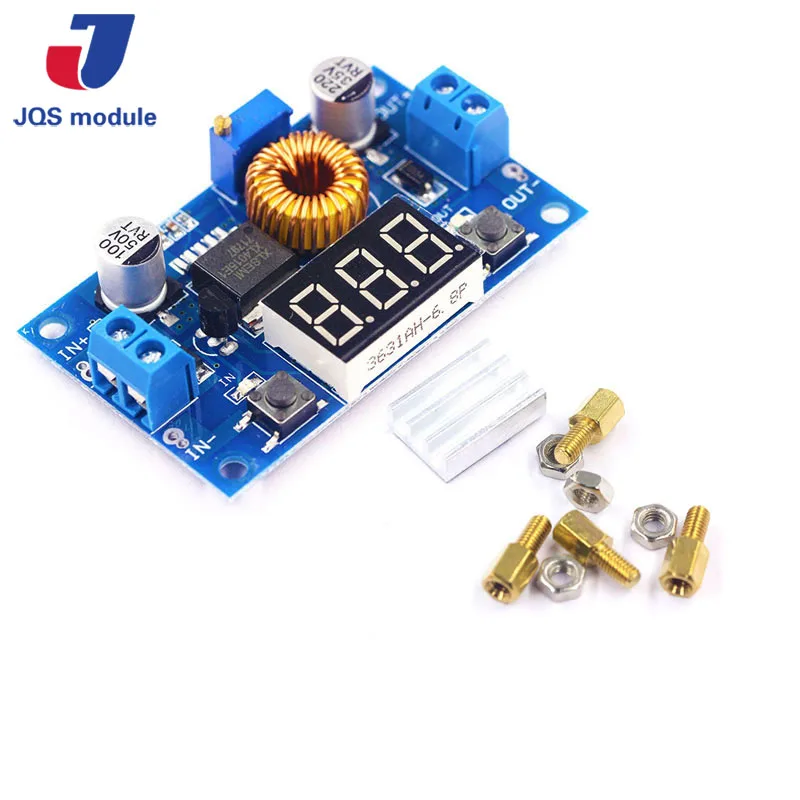

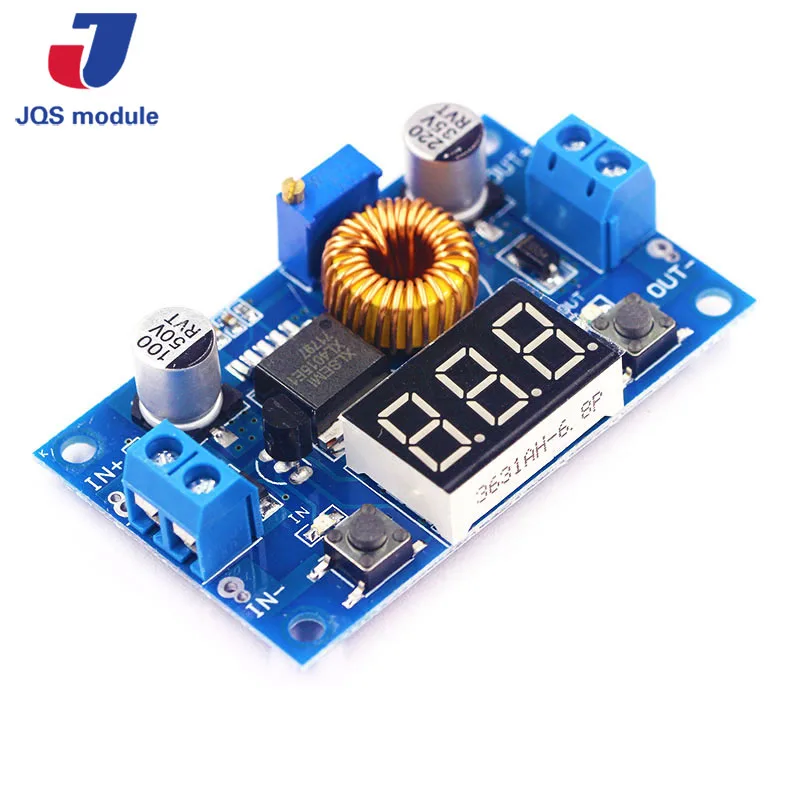

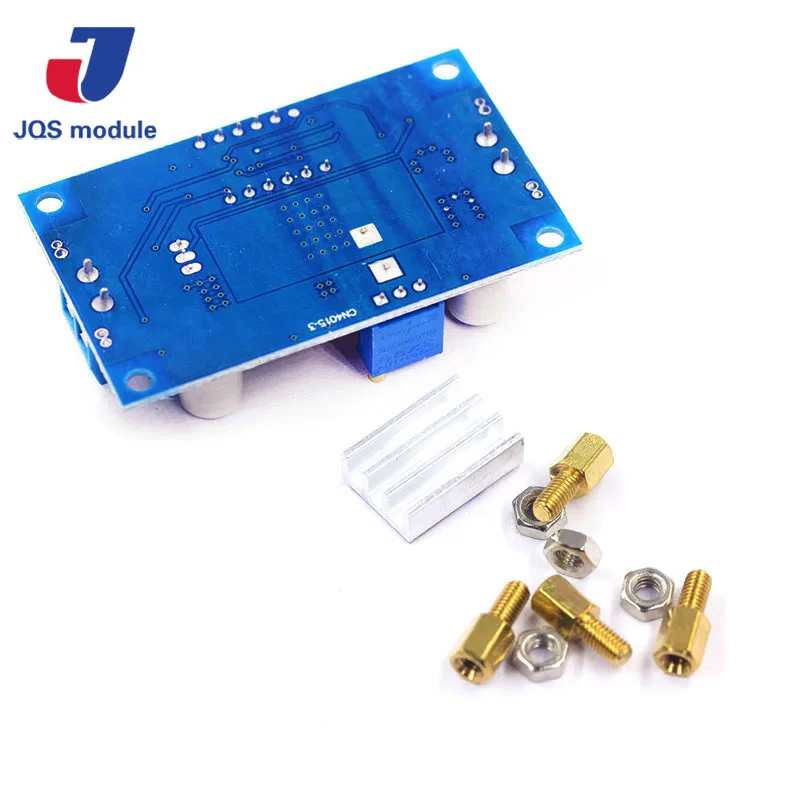

XL4015 5A Высокая мощность 75 Вт DC Регулируемый понижающий модуль + светодиодный

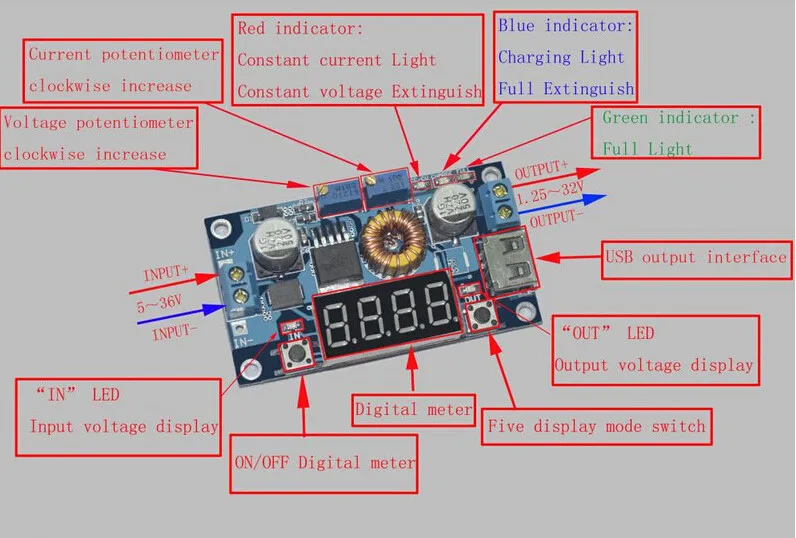

XL4015 5A Высокая мощность 75 Вт DC-DC Регулируемый понижающий модуль + светодиодный вольтметр модуль питания Параметры: Основные характеристики: Содержит вольтметр, амперметр, измеритель мощности, usb-интерфейс для зарядки цифровых продуктов. Примечание: 1. Когда вы используете продукт, входы и выходы модуля должны быть изолированы от земли. 2. Выходное напряжение USB соответствует модулю, а не фиксированному выходу 5 В. При зарядке для цифрового оборудования убедитесь, что выходное напряжение USB составляет 5 В. 3. Некоторые клиенты сообщают: "модуль не может регулировать выходное напряжение всегда равно входному напряжению." Когда вы столкнулись с этой проблемой, пожалуйста, против часовой стрелки вращение "потенциометра напряжения" 10 кругов или более, затем используйте модуль, который вы можете настроить выходное напряжение. Потому что по умолчанию заводское выходное напряжение около 20 в. Технические характеристики: 1. Диапазон входного напряжения: 5-36 В постоянного тока 2. Диапазон выходного напряжения: регулируемый 1,25-32 В постоянного тока 3. Выходной ток: 0-5A 4. Выходная мощность: 75 Вт 5. Высокая эффективность до 96% 6. Встроенная функция теплового отключения 7. Встроенная функция ограничения тока 8. Встроенная функция короткой защиты 9. Входная защита от обратной полярности: Нет (если требуется, высокий ток диода в серии с входом). 10. Размеры: 6,8 см x 3,9 см x 1,5 см. Применение: 1. Используйте в качестве понижающих модулей с защитой от перегрузки по току: (1) Отрегулируйте правильную кнопку так, чтобы светодиодный индикатор «OUT» освещал, цифровой измеритель показывает значение выходного напряжения, отрегулируйте «потенциометр напряжения» так, чтобы выходное напряжение достигло желаемого значения. (2) Отрегулируйте правую кнопку так, чтобы цифровой измеритель показывал значение выходного тока; провод коротковат выходной терминал, затем Отрегулируйте «потенциометр тока» так, чтобы выходной ток достигает заданного значения защиты от перегрузки по току. (Например, цифровой измеритель Отображает текущее значение 4А, затем можно использовать модуль с максимальным током 4А). (3) подключен к нагрузке. 3. Использовать как светодиодный модуль драйвера постоянного тока: (1) Отрегулируйте "Потенциометр напряжения" так, чтобы выходное напряжение достигло желаемого значения. (2) Отрегулируйте правую кнопку так, чтобы цифровой измеритель показывал значение выходного тока; провод коротковат выходной терминал, затем Отрегулируйте «потенциометр тока» так, чтобы выходной ток получал заданный светодиодный рабочий ток. (3) подключить светодиодный, работать. (1,2 шагов как: выход выгружен, не подключайте светодиодный). Вольтметр и амперметр Метод калибровки: (1) шаги калибровки выходного напряжения: Шаг 1, отрегулируйте правильную кнопку так, чтобы светодиодный индикатор «OUT» освещал, цифровой измеритель показывает значение выходного напряжения; нажмите правую кнопку более 2 секунд, отпустите, цифровой измерительный прибор и светодиодный индикатор «OUT» мигает при синхронизации, так что вы переходите в режим калибровки выходного напряжения. Шаг 2, нажмите правую кнопку (нормальная скорость), значение напряжения складывает блок; Нажмите Левую кнопку, минус блок; из-за блока меньше 0,1 в, минимальное напряжение дисплея до 0,1 в, поэтому вам нужно постоянно нажимать 1-5 раз, чтобы увидеть изменение вольтметра 0,1 в, Сколько раз вольтметр изменяет 0,1 в, нажав на клавишу, в зависимости от тока отображения напряжения, чем выше напряжение, тем меньше количество нажатий. Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры настроены на автоматическое отключение питания для сохранения. (2) шаги калибровки входного напряжения: Шаг 1, отрегулируйте правильную кнопку так, чтобы светодиодный индикатор «В», цифровой измеритель показывает значение входного напряжения; нажмите правую кнопку более 2 секунд, отпустите, цифровой измеритель и светодиодный индикатор «IN» мигает при синхронизации так, что вы входите в режим калибровки входного напряжения. Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения. (3) Этапы калибровки выходного тока: Шаг 1, Отрегулируйте правую кнопку так, чтобы цифровой измеритель показывал значение выходного тока. Нажмите правую кнопку в течение более 2 секунд, отпустите, цифровой измеритель мигает в синхронизации, так что вы входите в режим калибровки выходного тока. Шаг 2, подключенный к нагрузке, амперметр в серии, Отрегулируйте правую и левую кнопку, чтобы изменить дисплей цифрового счетчика, так что это соответствует дисплею амперметра.
