Когда вы будете готовы к сбиваются, открыть дверь,

Демонстрация фотографии выглядит следующим образом:

2. Заказ не может быть отменен, потому что линзы настроены.

1. Информация о товаре

Спасибо за выбор нашей системы мониторинга слепых видов спорта (BSM). Эта система-устройство помощи транспортному средству, которое помогает водителю безопасно менять полосу во время вождения. С помощью микроволнового датчика 24 ГГц, осмотрите боковую/заднюю часть транспортного средства для движущихся предметов в слепую точку зоны обнаружения. Система работает в комплекте блока управления (светодиодный компьютер управления), двух микроволновых датчиков, двух мониторов глухой области (или светодиодный светильник), зуммер и провод, который является идеальным подключением к микроволновой печи и компьютеру.

Сзади транспортного средства есть слепая зона, которая легко подвергает опасности безопасность вождения.! Когда вы вставляете светодиодный BSM в вашу очаровательную машину, независимо от того, сейчас день, ночь или даже под снегом, вы может быть предупреждены в тех случаях, когда есть движущегося объекта поп в задней части автомобиля, с помощью светодиодный освещение на солнечной, мигание, Звуковой сигнал, так что драйвер может быть осторожным при смене полосы движения, чтобы избежать возможности аварии сбоку.

LdquoLane changing имеет предупреждение, делает вождение saferrdquo. С уважением, спасибо за выбор этой системы.

2. Технические параметры

Номер

Техническими условиями проекта

01

Напряжение на электричестве: 12 В

02

Максимальная мощность: 5 Вт (макс.)

03

Рабочая температура: -40 ℃ ~ + 85 ℃

04

Температура хранения: -40 ℃ ~ + 85 ℃

05

Уровень водонепроницаемости: IP67K

06

Дальность обнаружения: боковое расстояние: 0,3 м ndash и формирующая листы для кровли 4 м;

Задняя сторона расстояние: 0,3 м ndash 10 м.

07

Точность диапазона обнаружения: ge96 %

08

Диапазон сигнализации: 0,3 м-10 м

09

Точность системы сигнализации: ge96 %

10

Способ сигнализации: способ 1 => светодиодный светильник включается.

Способ 2 => светодиодный фонарик и звуковой сигнал.

3. Предостережения во время установки

1. Пожалуйста, подготовьте необходимый инструмент для разборки и защитную прокладку для губки или тканевой подкладки для бампера.

2. Когда вы демонтируете разъем, не должны тянуть проводку в силе, в противном случае, будет сломана жгута. Пожалуйста гнездо разъема до тех пор, пока не будетОн практически затянул (вы можете услышать звук ldquoClickrdquo).

3. Жгуты проводов следует фиксировать с помощью автомобильного жгута проводов. Ни капли, ни ненормальный звук. Отрежьте чрезмерную ленту для галстука.

4. Разборка и сборка, пожалуйста, строго следуйте нашему руководству по монтажу. Старайся не ломать детали, как можно аккуратнее. В чехол изПоломки, пожалуйста, немедленно замените детали.

4. Точки установки микроволновых датчиков.

1. Микроволновый датчик (поверхность запуска сигнала) может проникать только в пластиковый чехол бампера.

2. Микроволновый датчик (поверхность запуска сигнала) спереди, не должен быть металлического воздействия.

3. Не следует установка микроволнового датчика, напротив флуоресцентного светильник.

5. Общая схема установки

6. Проводное подключение

Предупреждение: блок управления рекомендуется установить под приборной панельюБоковая плата водителя (левый привод). Из-за длины проводаСветодиодный индикатор ограничен, когда устанавливается на правый ПриводДля автомобиля, пожалуйста, установите светодиодный индикатор left/eight.

(Когда зеленый провод подключен, система не работает, когда обратная упаковка. Подключение этого провода опционально.)

1. Подключение провода источника питания

(1) Подключите черный провод блока управления с отрицательной стороны транспортного средства или грунта.

(2) Подключите красный провод блока управления к блоку питания транспортного средства ACC 12V

(3) Подключите желтый провод блока управления, левый поворотный светильник 12 В.

(4) Подключите белый провод блока управления, светильник 12 В с поворотом справа

2. Подключите Удлинительный провод датчика к блоку управления, Подключите датчик A & B к relativeconnector.

3. Подключите светодиодный светильник для зеркала заднего вида, левый, слепый, с контролем коробки.

4. Подключите правый светодиодный светильник для слепых зон и заднего зеркала с контролем коробки.

7. Способ установки

1. Установка Датчика

(1) датчики для слепых видов спорта должны быть приклеены на двухстороннюю дугу пластикового бампера, высоту установки в пределах 35-90 см.

(Схема 1)

(2) Кривая стороны микроволновых датчиков устанавливается в 10-15deg на параллельную линию кузова автомобиля. Найдите подходящее положение внутреннего бокового бампера, наклейте на него датчики.

Избегайте использования ненасыщенных за металлом, задний светильник или парковочные датчики, так как микроволновая печь не может проникать в эти материалы, и это влияет на расстояние обнаружения.

(Схема 2)

(3) Удалите задний пластиковый бампер, не царапайте поверхность краски, поместите бампер на мягкую губку или тканевую прокладку.

(4) соответствующий вид внешней дуги, то есть Внутренняя Дуга бампера (Примечание: Внутренняя Дуга и внешняя дуга должны быть в одном и том же положении).Протрите область, в которую датчик приклеивается тканью, спиртом и нанесите маркировку.

(5) Протрите сенсорную поверхность тканью спиртом, а затем удалите 3 м стикерНа задней части датчика. Наклейте 3 м на сенсорную поверхность. (Схема 3)

(6) Удалите 3M стикер датчика, вставьте датчик на маркированной внутренней дуге,Нажмите плотно, обратите внимание на направление клеммы провода датчика во время установки,Датчики устанавливаются горизонтально, проводом в направлении вверх или вниз. (Схема 4)

(7) Наконец, закрепите датчики miccowave с помощью силиконового клея 704. Подключения датчиковУдлинитель датчика с проводом для управления коробкой. (схема 5)

(8) повторите выше процедуры, чтобы установить другой датчик.

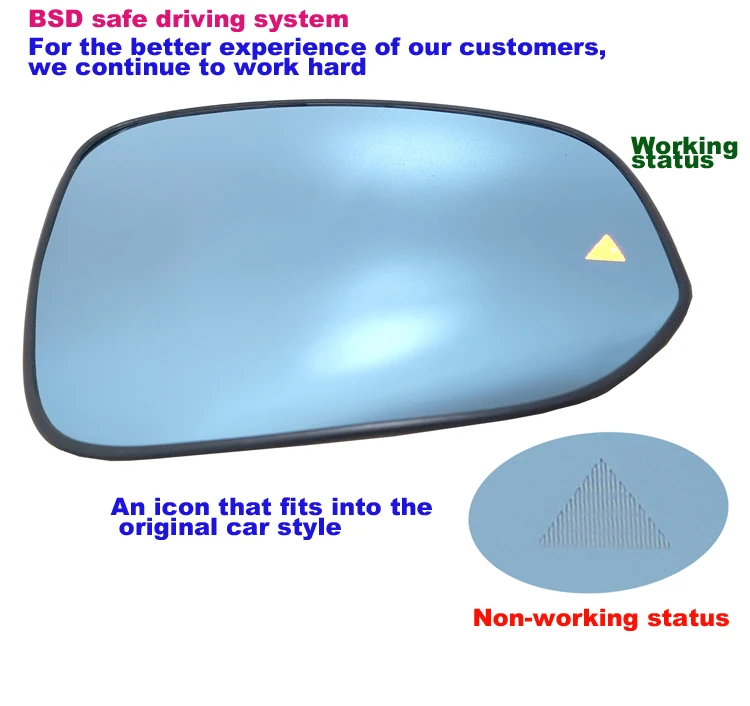

2. Специальная установка зеркала для слепых видов спорта (пожалуйста, пропустите эту процедура для универсального продукта)

(1) Снимите панель обшивки передней двери и зеркало заднего вида и отсоедините нагревательный штекер зеркала.

(2) у входной двери-просто потяните светодиодный Удлинительный провод на зеркало заднего вида, затем подключите светодиодный Удлинительный провод разъема с

Соответствующий разъем зеркала заднего вида для специального автомобиля BSM.

(3) Подключите нагревательный разъем к зеркалу заднего вида BSM.

3. Универсальный светодиодный светильник для установки (пожалуйста, пропустите эту технологию для специального продукта)

Пожалуйста, вставьте светодиодный светильник в зеркало заднего вида как столб с перевернутым положением, лучше одновременно увидеть положение зеркала заднего вида. (схема 6)

4. Блок управления и установка зуммера

Предупредительный сигнал, чтобы прикрепить к рабочее место водителя. Блок управления, установленный на пластиковой панели приборной панели основной кабины водителя. Следует избегать высокой температуры, влажности, утечки.

8. Тестирование после установки и деталей транспортного средстваВосстановление

1. Подтверждение состояния установки

(1) Перед включением проверьте, есть ли какие-либо отклонения в подключении и монтаже.

(2) Проверьте, правильно ли надавливается, растягивается, застревает и т. д. на проводе транспортного средства.

2. Восстановление мощности

(1) запуск автомобиля, чтобы убедиться, что автомобиль работает надлежащим образом.

(2) Если возникли какие-либо отклонения, пожалуйста, проверьте монтаж проводки.

3. Функциональные испытания и восстановление деталей

(1) запускайте автомобиль, перемещайте автомобиль рядом с задней частью датчика, чтобы увидеть, включен ли светодиодный светильник, и левая, и правая сторона должна быть протестирована.

(2) Включите ldquoLeft / Right, включите lightrdquo отдельно, когда движетесь рядом с автомобилем, проверьте, мигнет ли светодиодный индикатор и Произведите звуковой сигнал в целом.

(3) прошли испытания функциональности, затем восстановите те, которые были установлены, Оригинальные запасные части для автомобиля и проверьте, правильно ли все функции.

10. Руководство пользователя

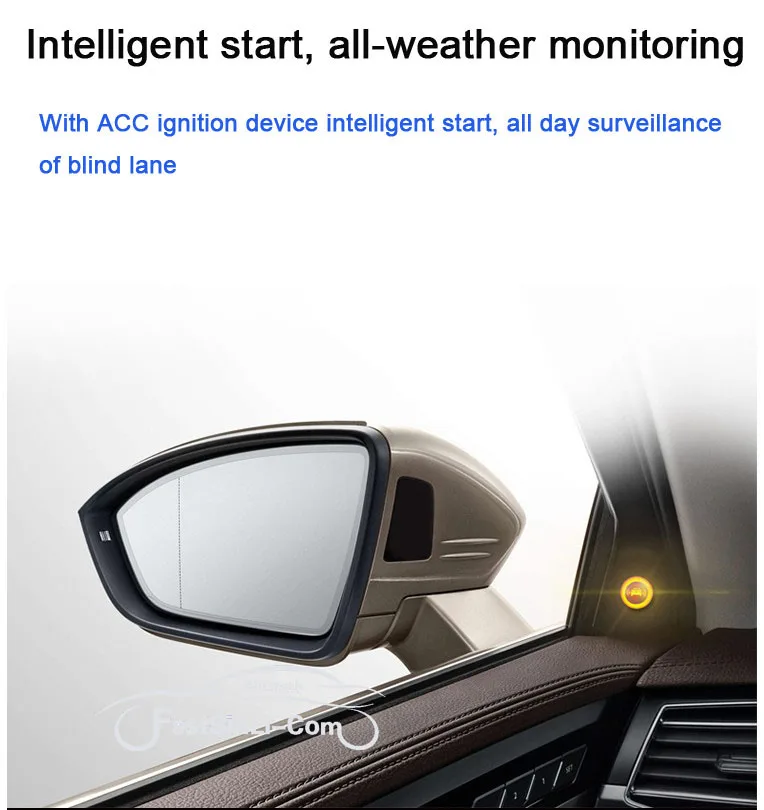

1. После того, как автомобиль АКК включен, светодиодный светильник с instal светодиодный на левые и правые стороны будут светильник в одно и то же время и выключается через 1, во-вторых,Указывает, что система работает вверх. Система сразу входит в рабочий режим.

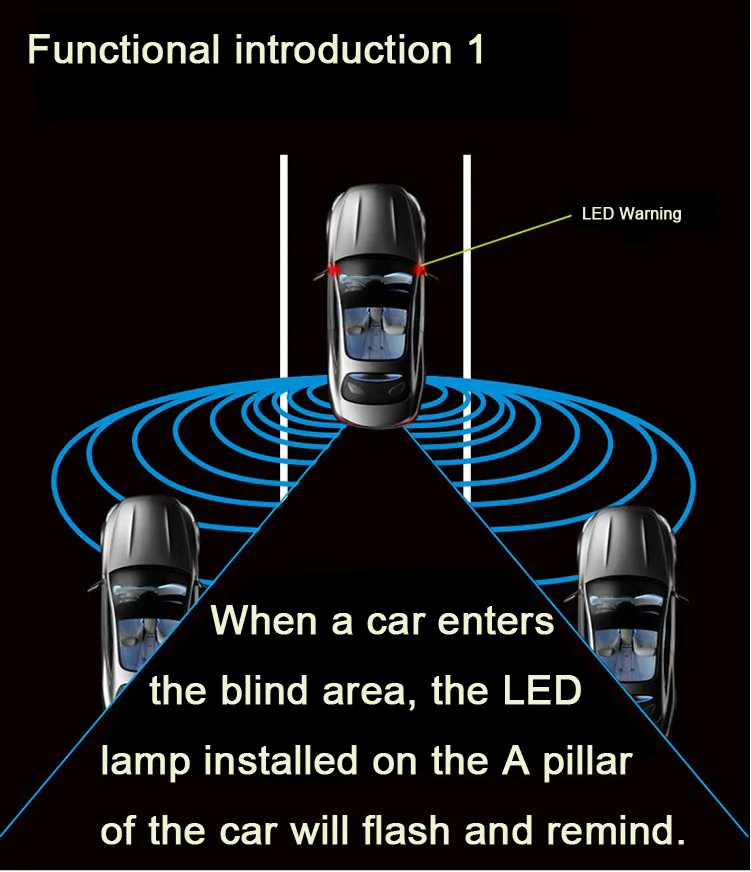

2. После того, как система входит в рабочий режим, она обнаруживает слепые зоны (покрывают обе стороны дороги, направление длины составляет около 10 метров)На задней стороне автомобиля. (Схема 7)

3. Когда заднее устройство отключено, система входит в режим избежания помех, система была временным отключением, и системаВозобновит Рабочий режим после выхода из заднего хода.

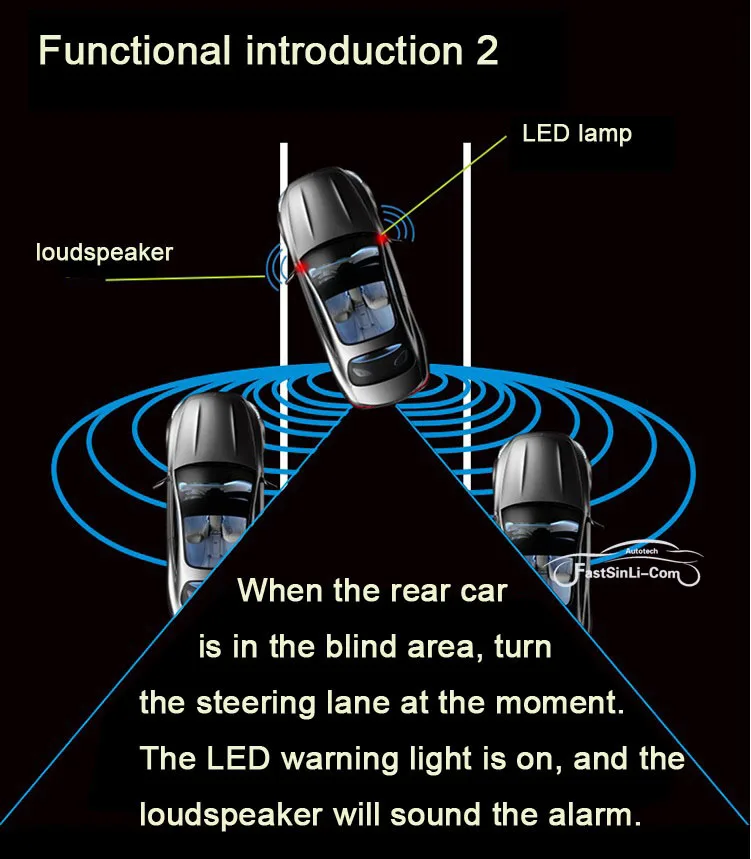

Левый/правый, для слепых зон:

(1) в тех случаях, когда движущегося транспортного средства при обнаружении в левой/правая задняя слепой зоны, влево/вправо, боковой светодиодный светильник будет светильник или похода по магазинам.

(2) Если в это время вы включите левый/правый сигнал поворота, затем светодиодный светильник с левой/правой стороны мигает, как напоминание.

Одновременно, звуковой сигнал три последовательных будильника.

Обратите внимание

Перед изменением полосы движения, убедитесь, что осмотрите прилегающие районы. Система используется только для того, чтобы помочь вам в обнаружении автомобилей за полосой. Из-за некоторых ограничений на фактическую рабочую среду, иногда автомобиль находится в прилегающей полосе, но система завязывается. Единый предупреждающий сигнал не мигает или может задержать glint. Это не полностью зависит от этой системы, и компания не несет ответственность за любые аварии.

4. При следующих условиях радар-датчик не может обнаруживать целевой объект.

-Автомобиль находится в слепом спорте за прилегающей полосой, но автомобиль не закрыт.

-Автомобиль с обратным подходом.

-Прилегающая полоска транспортного средства очень широкая, что превышает радиолокационный датчик с диапазоном обнаружения.

-Автомобиль почти с такой же скоростью, как и на вашей дороге, в более длительное время.

-Транспортные средства, используемые на прилегающих полосах, превосходят вас.

5. В следующих случаях сигнальные огни и сигналы могут не быть активированы или могут задержаться.

-Когда транспортное средство переключается с двух полос на прилегающую полосу.

-При езде по крутым склонам.

-При проезде через вершины холма или горного тропа.

-Когда небольшое изменение радиуса (глубокий поворот на перекрестке).

-Когда есть разница в высоте между проезжей полоской и прилегающей полосой.

6. Если ширина дороги узкая, могут быть обнаружены двухполосные транспортные средства.

7. Светильник системы сигнализации может включаться, когда есть стационарные объекты на дороге или на дороге (дорожные охранники, бетонная стена, туннель, зеленая зона и т. д.)

Установка:

1. Это просты в установке, но для этого требуется определенная степень DIY способности и знания. Мы рекомендуем, чтобы все производства были установлены профессионалами. Мы не несем ответственность за производства, которые были повреждены во время установки непрофессионалами, но мы все еще можем предоставить вам помощь.

2. Пожалуйста, не стесняйтесь связаться с нами, если у вас есть какие-либо вопросы во время установки или использования. До сих пор мы выяснили, что большинство проблем не есть, просто неправильная работа или недопонимание. Поэтому, пожалуйста, тщательно проверьте это и свяжитесь с нами, чтобы решить проблемы. Вместо того, чтобы открывать спор напрямую и легко.
