0-200000Lux передатчик освещения датчик освещение + температура Влажность 3 в 1 rs485

0-200000Lux передатчик освещения датчик освещение + температура Влажность 3 в 1 rs485

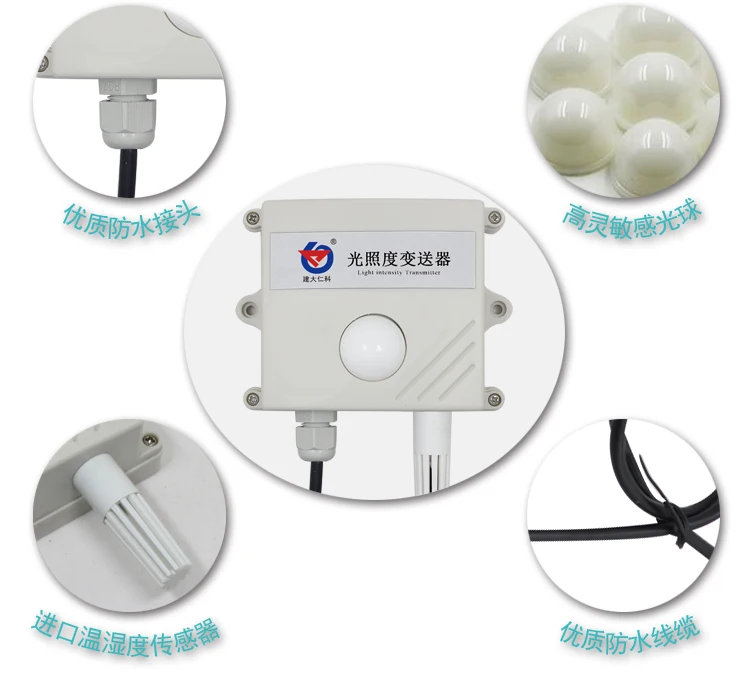

RS-GZ-*-2-*Широко используется в помещении и на открытом воздухе температура и влажность окружающей среды, светильник мониторинга интенсивности, таких как сельскохозяйственные теплицы, Цветочная культура и другие случаи. Этот продукт использует высокочувствительный датчик обнаружения освещенности, имеет широкий диапазон измерений, хорошую линейность, стабильность сигнала, высокую точность. Опционально4-20мА/0-5 В/0-10 вДругие Аналоговые выходы сигнала также могут быть выбраныRS485 (стандартный протокол modbus)Данные о напряжении на выходе, температуре, влажности и светильник хранятся в трех регистрационных единицах. Контроллер может прочитать протокол для получения измеренных данных. Для получения подробной информации см. Таблицу выбора.

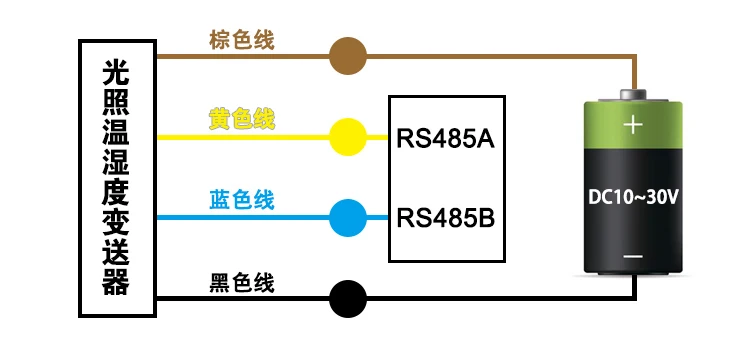

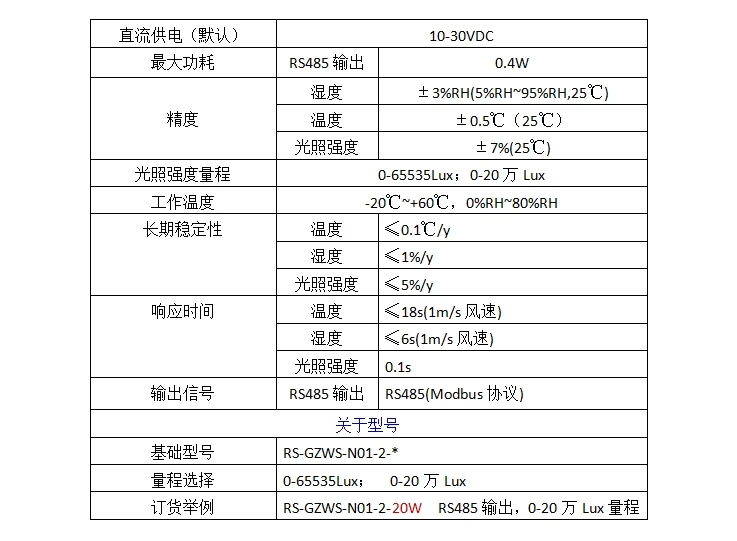

Тип 485:

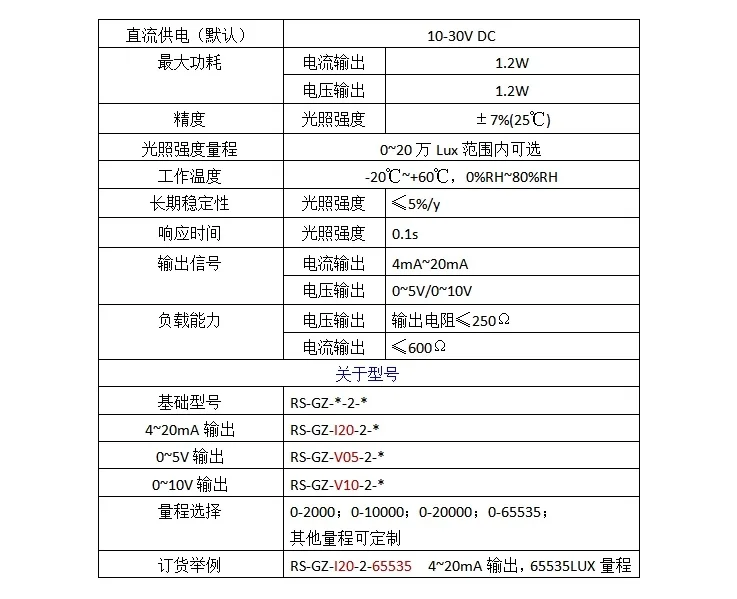

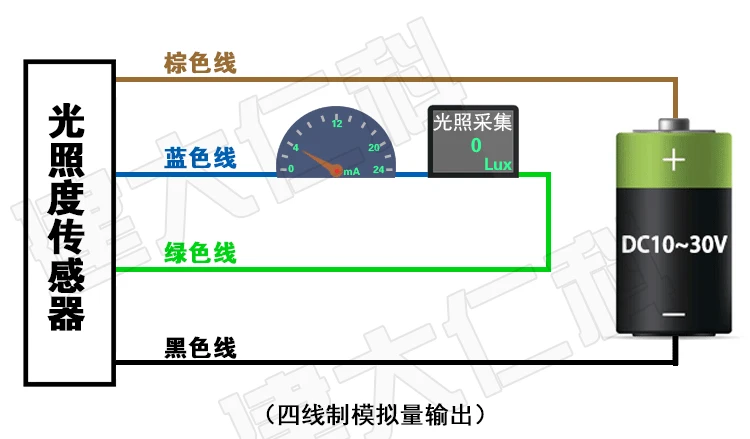

Аналоговый тип:

Тип 485:Аналоговый тип:

(1) расчет выходного сигнала в режиме тока

Например, диапазон 0 ~ 65535lux, выход 4 ~ 20 мА, когда выходной сигнал 12 мА, рассчитать текущее освещение. Дальность измерения этого светильника составляет 65535 Люкс и выражена с токовым сигналом 16 мА, 65535 Люкс/16 ма = 4095,9375 Люкс/мА, Т. Е. Ток 1 мА представляет собой изменение освещенности 4095,9375 люкс. Значение измерения 12mA-4mA = 8mA. 8мА * 4095.9375lux/mA = 32767.5lux. Сила тока 32767.5lux.

(2) расчет преобразования выходного сигнала типа напряжения

Например, диапазон 0 ~ 65535lux, 0-10 в выход, когда выходной сигнал 5 В, рассчитать текущее освещение. Диапазон измерения этого светильник составляет 65535 люкс, выраженный в качестве сигнала напряжения 10 В, 65535 Люкс/10 В = 6553,5 Люкс/в, Т. Е. Напряжение 1 в представляет собой изменение освещенности 6553,5 люкс. Измеренное значение 5 В-0 В = 5 В. 5 в * 6553,5 Люкс/В = 32767,5 люкс. Сила тока 32767.5lux.

(1) аппаратное соединение

Устройство подключается к компьютеру через USB до 485 (Примечание: в конфигурации только одно устройство 485 подключено к шине 485)

(2) Компьютерная работа

(1) Загрузить 485 посылка оборудования(См. Подробную информацию на странице для получения информации по адресу)

(2) установка программного обеспечения устройства отладки драйверов

(3) конфигурация параметров

1,Выберите правильныйCOMПорт ("Мой компьютер-свойства-Диспетчер устройств-порт" видCOMПорт)

USB-485-3 название драйвера компании по умолчаниюUSB-SERIAL CH340

2. Подключите устройство и включите его. Нажмите кнопку проверки скорости передачи данных программного обеспечения. Программное обеспечение проверит скорость передачи данных и адрес текущего устройства. Скорость передачи данных по умолчанию составляет 4800 бит/с, а адрес по умолчанию-0x01.

3. В соответствии с необходимостью изменения адреса или значения скорости передачи данных нажмите «настройки». В то же время вы можете запросить Статус функции устройства.

4. Если тест не прошел, проверьте проводку устройства и установку привода 485.

  Оборудование нашей компании по умолчанию адрес 1, скорость передачи данных 4800, отсутствие паритета, 8 бит данных, 1 стоп бит. Может использоваться как дополнительный модуль разработки для доступа к программному обеспечению хоста, ПЛК или конфигурации и т. д., как описано ниже:

(1) Разработка вторичного программного обеспечения

В соответствии со стандартным протоколом Modbus-RTU используйте код функции 03 для запроса устройства, и устройство ответит, когда оно получит законную инструкцию. Интервал опроса программного обеспечения и время ожидания рекомендуется установить на 200 мс или более. Подробные протоколы и примеры для общения см. Описание соответствующей части руководства.

(2) доступ к PLC или Kunlun state, управление силой, король конфигурации и другое программное обеспечение конфигурации.

2,1 новое оборудование необходимо выбрать «PLC» --- «Modicon» --- «ModbusRTU».

2,2 при определении переменной выберите настоящий номер IO для типа переменной и короткий (16-битный подписанный номер) для типа данных.

2,3 когда регистр управляется, тип регистра выбирается как «HR holding register (command No. 03)», и Kunlun on state должен быть установлен как «4 зоны выходного регистра», атрибут чтения/записи является «Только чтение», И регистр влажности 40001 (Контроль силы должен быть установлен офсетом 1) Или 40002 температуры (необходимо установить контроль силы, чтобы компенсировать 2).

2,4 рекомендуется установить таймаут связи и частоту захвата более чем на 200 мс.

2,5 после успешного общения значение регистра делится на 10 для получения реальных данных о температуре и влажности.
