lcd denetleyici kurulu kiti destek lcd modeli:

emin olun yoksa zaman denetleyici kurulu kiti destek ister senin LCD panel ki herhangi bir zamanda bizimle sohbet edin! :)

1. GENEL TANıMı LCD denetleyici kurulu ürün Açıklaması

M. NT68676.2A bir monitör kontrol kurulu, hangi Asya-Pasifik pazarı için uygundur. destekleyebilir LED/LCD paneller çözünürlük 2048 × 1152 kadar olduğunu.
M. NT68676.2A otomatik olarak bilgisayar ile senkronize edebilirsiniz. senkronizasyon senkron sinyali gerektirir hangi yatay ve dikey senkronizasyon ayrılır.
M. NT68676.2A destekleyebilir dinamik kontrast kontrolü, kulaklık girişi ve Dijital ses kontrolü aynı anda.

2. FUNCTION DÜZENILCD denetleyici kurulu

resim sadece referans içindir, asıl öğe standart olduğunu.
İsteğe bağlı konnektörleri ve terminaller ile işaretlenmiştir

ÜST GÖRÜNÜMÜ M. NT68676.2A

3. Function DüzeniLCD denetleyici kurulu

YONGA SETI

NT68676 (UFG)

PAZAR ALANı

asya-Pasifik

OSD DILI

basitleştirilmiş Çince, geleneksel Çince, İngilizce, fransız, alman, İtalyan,

İspanyolca, portekizce, japon, kore (isteğe bağlı)

PANEL

Panel Tipi

LED/LCD

arayüzü

tek/Çift LVDS (8bit)

Max Çözünürlük

2048 × 1152

VIDEO GIRIŞI

PC-RGB

biçimi

2048 × 1152 60Hz kadar

HDMI

480i, 480 p, 576i, 576 p, 720 p, 1080i, 1080 p

SES GIRIŞI

PC Ses

kulaklık Girişi

0.2 ~ 2.0 VRMS

SES ÇıKıŞı

frekans Tepkisi

100Hz ~ 15 KHz ± 3dB (1 KHz 0dB referans sinyali)

Max Çıkış gücü

2 × 1 W (8) THD + N < 10 1 KHz

(güç Kaynağı: 12 V, Ses Girişi: 0.5 VRMS)

GÜÇ

gereksinimi

12 V DC/12 V (inşa)/12 V, 5 V (inşa)/12 V, 5 V, 5VSB (dahili)

Panel için

3.3 V/5 V/12 V

yönetimi

bekleme Güç Tüketimi < 0.5 W (Kurulu Sadece)

ANAHTAR FONKSIYONU

GÜÇ, MENÜ, VOL +, SES-, AYARLAMAK/ÇıKıŞ

4. PCB BOYUTLARıLCD denetleyici kurulu

boyut (mm): 139 (L) * 58 (W) * 17 (H)

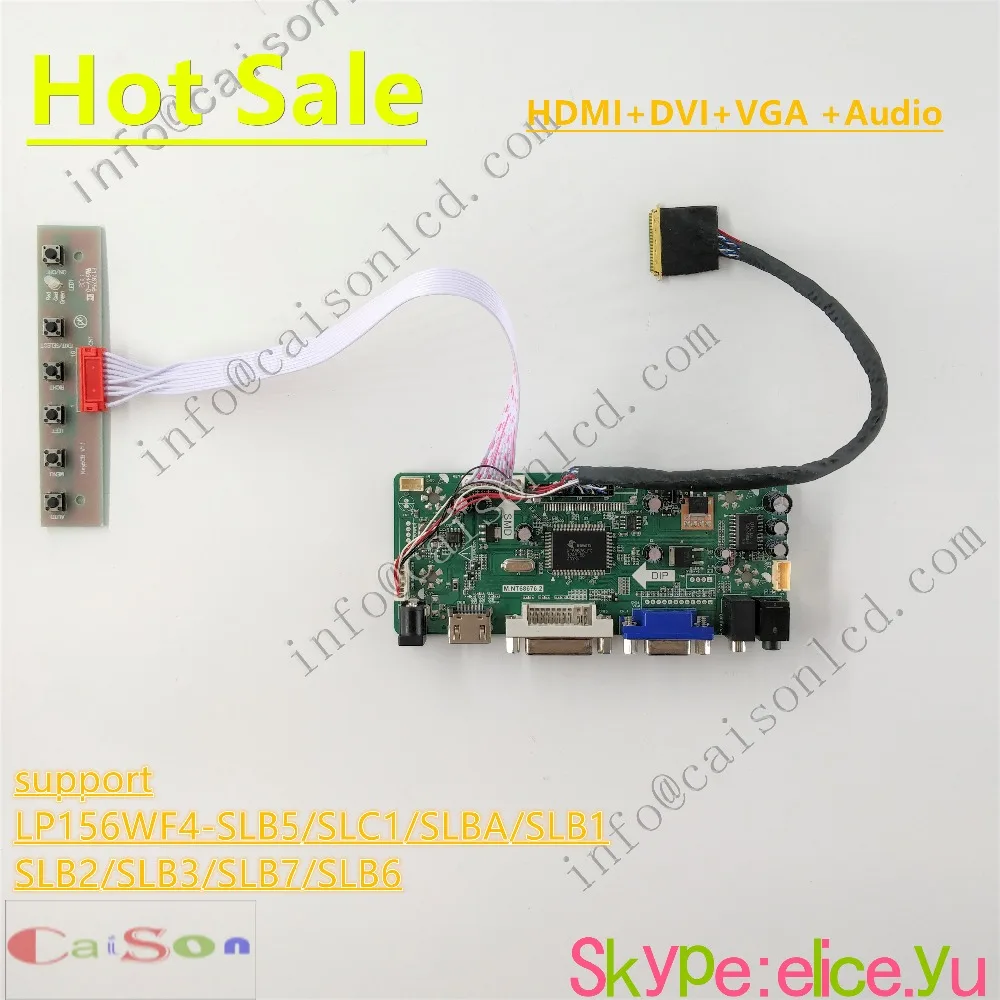

5.paket içeriği:

1 x LCD denetleyici kurulu

1 x 1Ch 8 Bit 30 Pins LVDS Kablo

1x6 Anahtar OSD kurulu zekâ kablo

kablo ile 1 x LCD Inverter kurulu

6. Kullanıcı Talimat

1. Ambalaj Hakkında

 2.nakliye hakkında

biz en kısa sürede mal dışarı göndereceğiz. genellikle kurşun süresi üç gün içinde olmalıdır satın alma sipariş özel değildir.

 bir DHL/UPS/Fedex/4xp: 2-7 gün
B Singapur EMS/Çin EMS: 15-45 gün
C Singapur post hava post: 20-60 gün
ülkeniz gerekiyorsa diğer ulaşım yoluyla mal göndermek için, ulaşım sorunu çözmeye yardımcı olmak için lütfen bize ulaşın.

şirket Bilgileri

SSS

1. kalitesi Hakkında

ürünümüzün tüm göndermeden önce test edilecektir. böylece ürünlerimizin kalitesi emin olabilirsiniz.
ancak, eğer mal aldıktan sonra herhangi bir sorun bulundu, bizim saleman için kontak hissediyorum lütfen.
biz istekli olacak ilk anda sorunu ile başa çıkmak için.

3. About garanti ve Iade

biz bizim müşteri en iyi satış sonrası hizmeti verecek, yani biz ürünlerimizin çoğu için bir yıl garanti sunacak ve profesyonel teknik destek.

herhangi bir sorun varsa lütfen bize ulaşın ve biz dışarı bunu düzeltmek için elimden geleni yapacağım. İşte bizim yanlış ve tatminsiz mal politikası.
-- 1. Biz değiştirme veya para iadesi için iadesini kabul alınmasından sonra 5 gün içinde öğe (ler). öğeler orijinal durumda olmalıdır, aşınmış veya değiştirilmiş değil.
-- 2. Biz iade kargo ücreti tazminat yok. İadeler ödenen orijinal fiyat için, ve 7 iş günü içinde verilecektir iade alınmasından sonra.

4. About Kitle sipariş

eğer ürünlerimizle ilgilenen ve bizden büyük miktarda satın almak istiyorsanız. Pleaes bizim saleman irtibata çekinmeyin daha iyi fiyat almak.
biz tüm müşteri en iyi fiyat ve hizmet verecek!!!

desteğiniz için teşekkürler ve mağazamızda alışveriş keyfini umut!

herhangi bir sorunuz varsa, lütfen bana ulaşın, benim skype olduğunu elice. yu
