lcd denetleyici kurulu kiti destek lcd modeli:

emin olun yoksa zaman denetleyici kurulu kiti destek ister senin LCD panel ki herhangi bir zamanda bizimle sohbet edin! :)

 ürün Açıklaması

1. GENEL TANıMı LCD denetleyici kurulu

M. NT68676.2A bir monitör kontrol kurulu, hangi Asya-Pasifik pazarı için uygundur. destekleyebilir LED/LCD paneller çözünürlük 2048 × 1152 kadar olduğunu.
M. NT68676.2A otomatik olarak bilgisayar ile senkronize edebilirsiniz. senkronizasyon senkron sinyali gerektirir hangi yatay ve dikey senkronizasyon ayrılır.
M. NT68676.2A destekleyebilir dinamik kontrast kontrolü, kulaklık girişi ve Dijital ses kontrolü aynı anda.

2. FUNCTION DÜZENILCD denetleyici kurulu

resim sadece referans içindir, asıl öğe standart olduğunu.
İsteğe bağlı konnektörleri ve terminaller ile işaretlenmiştir

ÜST GÖRÜNÜMÜ M. NT68676.2A

3. Function DüzeniLCD denetleyici kurulu

YONGA SETI

NT68676 (UFG)

PAZAR ALANı

asya-Pasifik

OSD DILI

basitleştirilmiş Çince, geleneksel Çince, İngilizce, fransız, alman, İtalyan,

İspanyolca, portekizce, japon, kore (isteğe bağlı)

PANEL

Panel Tipi

LED/LCD

arayüzü

tek/Çift LVDS (8bit)

Max Çözünürlük

2048 × 1152

VIDEO GIRIŞI

PC-RGB

biçimi

2048 × 1152 60Hz kadar

HDMI

480i, 480 p, 576i, 576 p, 720 p, 1080i, 1080 p

SES GIRIŞI

PC Ses

kulaklık Girişi

0.2 ~ 2.0 VRMS

SES ÇıKıŞı

frekans Tepkisi

100Hz ~ 15 KHz ± 3dB (1 KHz 0dB referans sinyali)

Max Çıkış gücü

2 × 1 W (8) THD + N < 10 1 KHz

(güç Kaynağı: 12 V, Ses Girişi: 0.5 VRMS)

GÜÇ

gereksinimi

12 V DC/12 V (inşa)/12 V, 5 V (inşa)/12 V, 5 V, 5VSB (dahili)

Panel için

3.3 V/5 V/12 V

yönetimi

bekleme Güç Tüketimi < 0.5 W (Kurulu Sadece)

ANAHTAR FONKSIYONU

GÜÇ, MENÜ, VOL +, SES-, AYARLAMAK/ÇıKıŞ

4. PCB BOYUTLARıLCD denetleyici kurulu

boyut (mm): 139 (L) * 58 (W) * 17 (H)

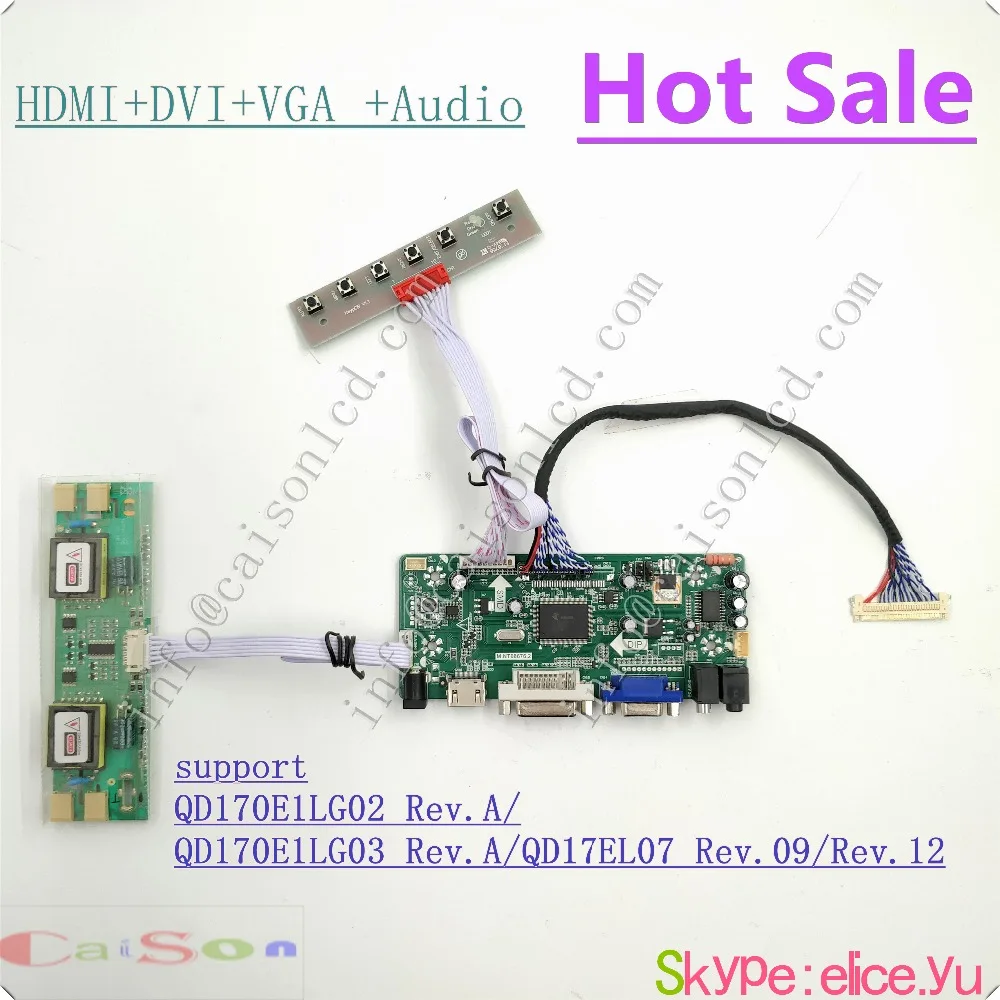

5.paket içeriği:

1 x LCD denetleyici kurulu

1 x 1Ch 8 Bit 30 Pins LVDS Kablo

1x6 Anahtar OSD kurulu zekâ kablo

kablo ile 1 x LCD Inverter kurulu
