Интегрированная литиевая батарея 2 А 5 В 3 7 в 4 для мобильного телефона

Интегрированная литиевая батарея 2 А 5 В 3 7 в 4 для мобильного телефона

Режим триггера: триггер низкого уровня (земля)
Пользователи MCU, если вы принимаете небольшую клавишу загрузки, можно подключить к микроконтроллеру около 20 секунд, чтобы дать низкий уровень, позволяет модулю продолжать работу!

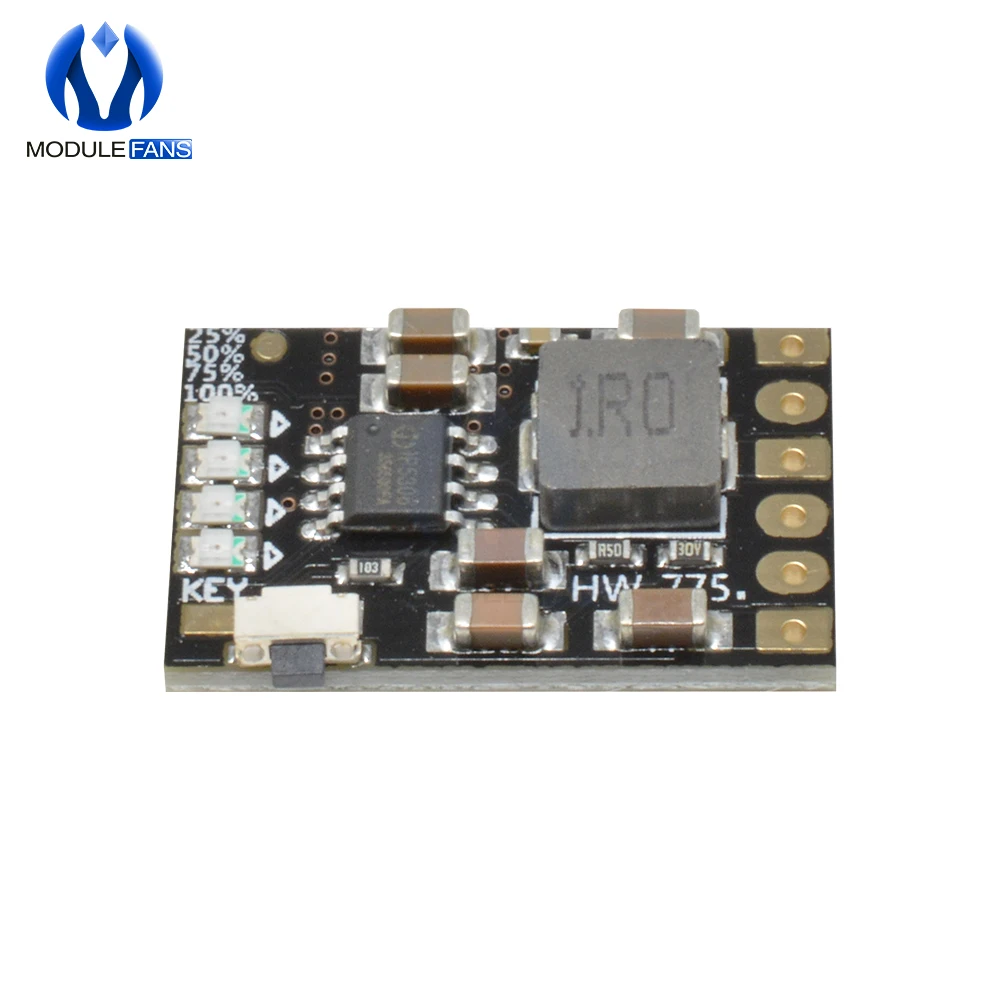

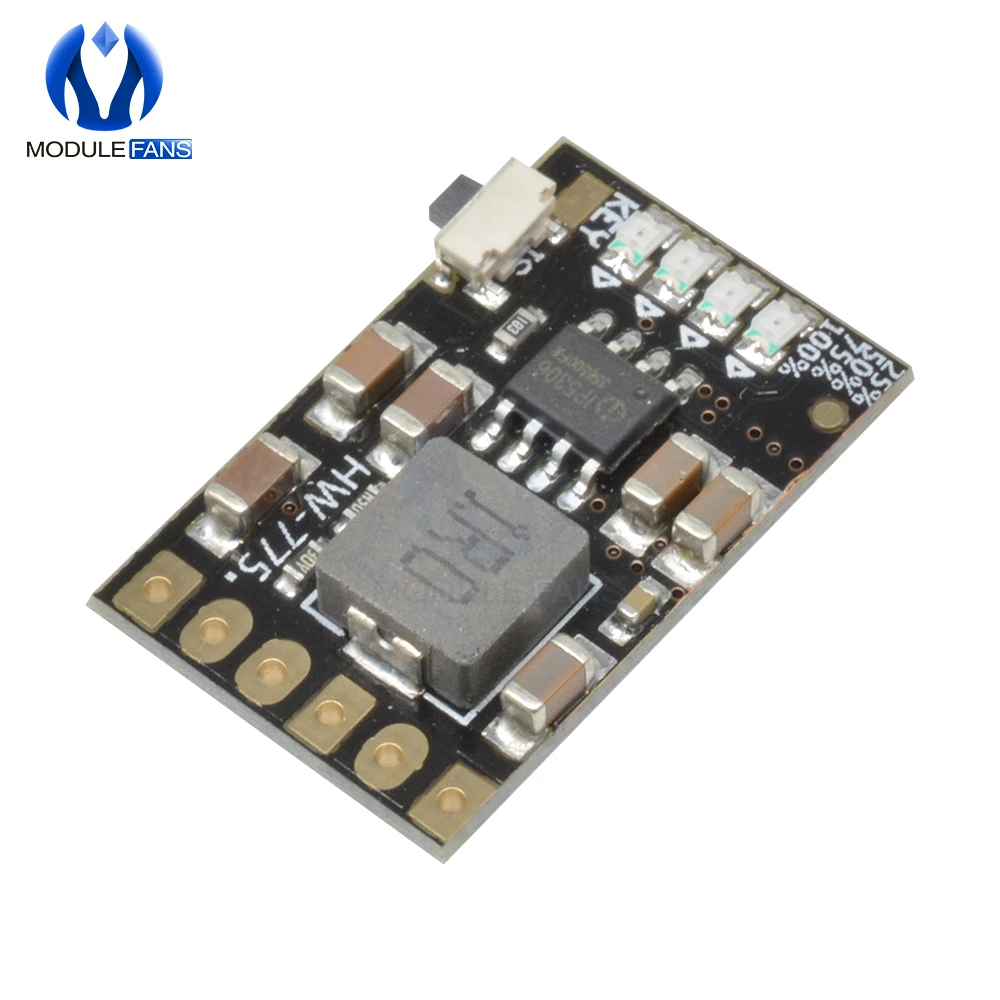

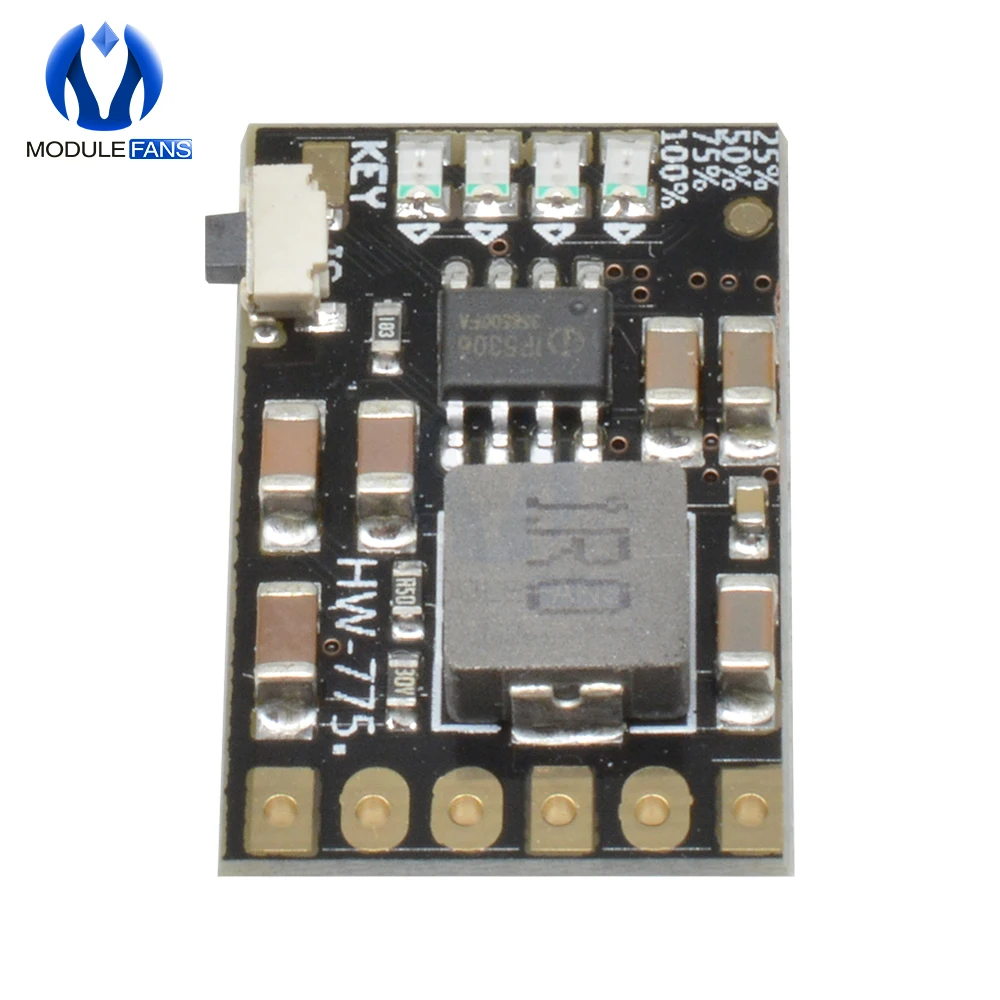

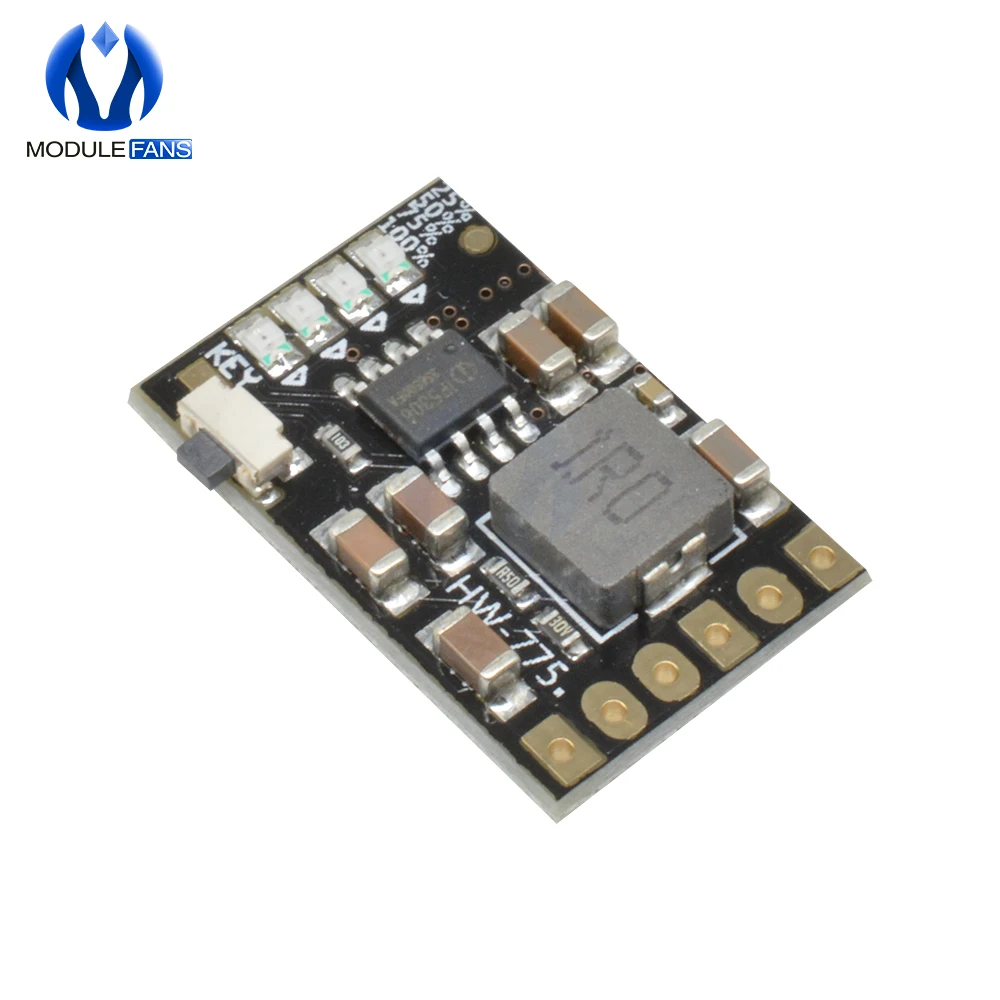

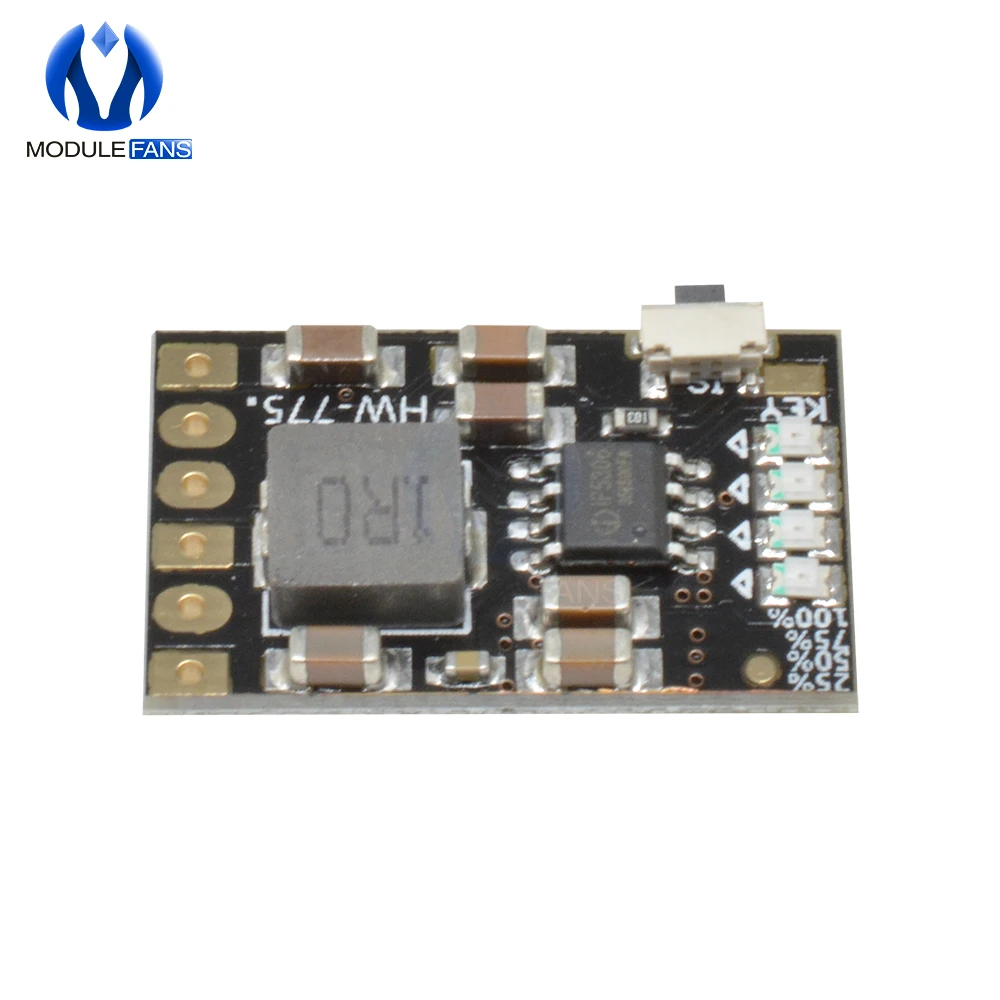

4-в-1 зарядка/разрядка/защита литиевого аккумулятора/модуль индикатора уровня заряда батареи

Напряжение зарядки: 4,5-5,5 В постоянного тока (рекомендуется 5 в постоянного тока)
Зарядный ток: 0-а
Ток покоя зарядки: мА
Полное напряжение: 4,2 в +-1%.
Ток разряда: 0-2,4 А;
Ток покоя разряда: 50 мкА
КПД разряда: до 96%
Выходное напряжение: 5 В
Выходной ток: 0-2,4 А;
Температура окружающей среды: от-20 ° до + 85 °
Размер: 25x16x4 мм
Вес: 2,3 г
Процесс печатной платы: Шэнь Цзинь
Модуль поставляется с функцией защиты литиевого аккумулятора (у литиевого аккумулятора не требуется Защитная плата, не имеет значения, есть ли у него Защитная плата)
Защита от перегрузки по току (OCP)
Защита от перенапряжения (OVP)
Защита от короткого замыкания (SCP)
Защита от перегрева (OTP)

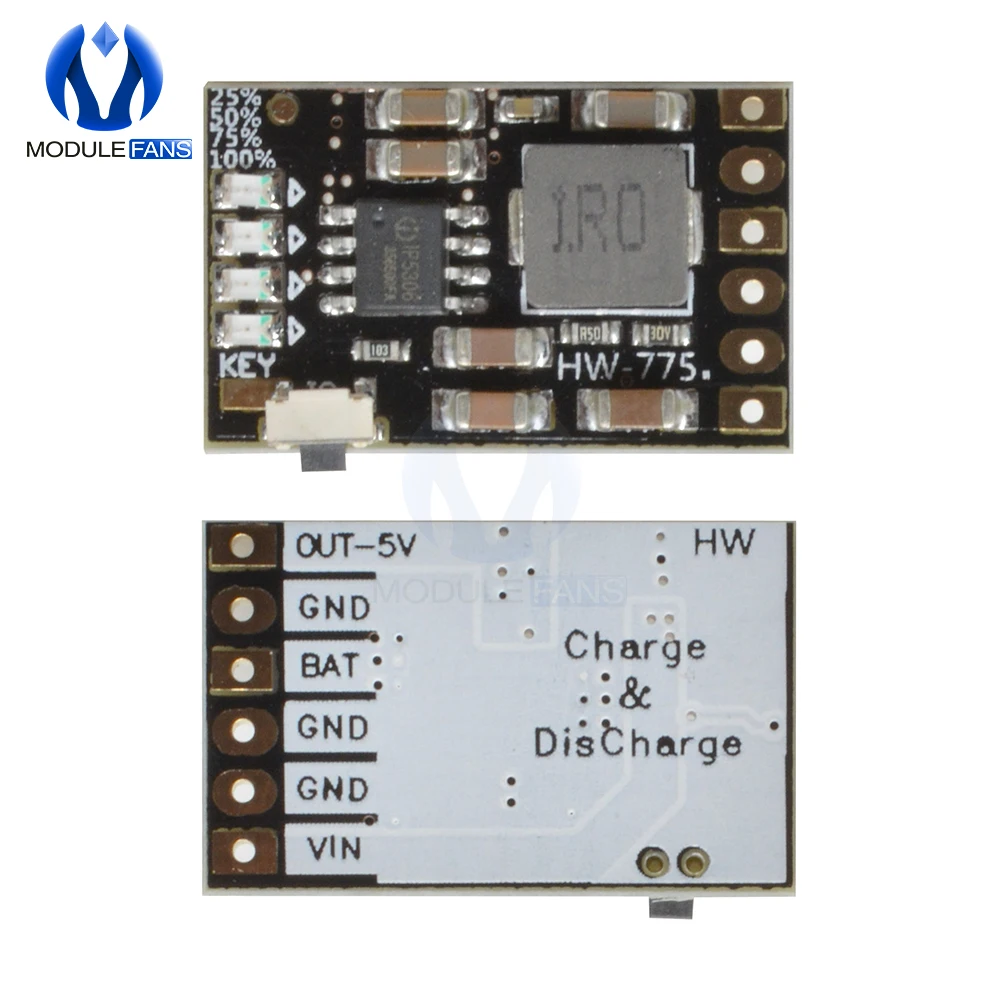

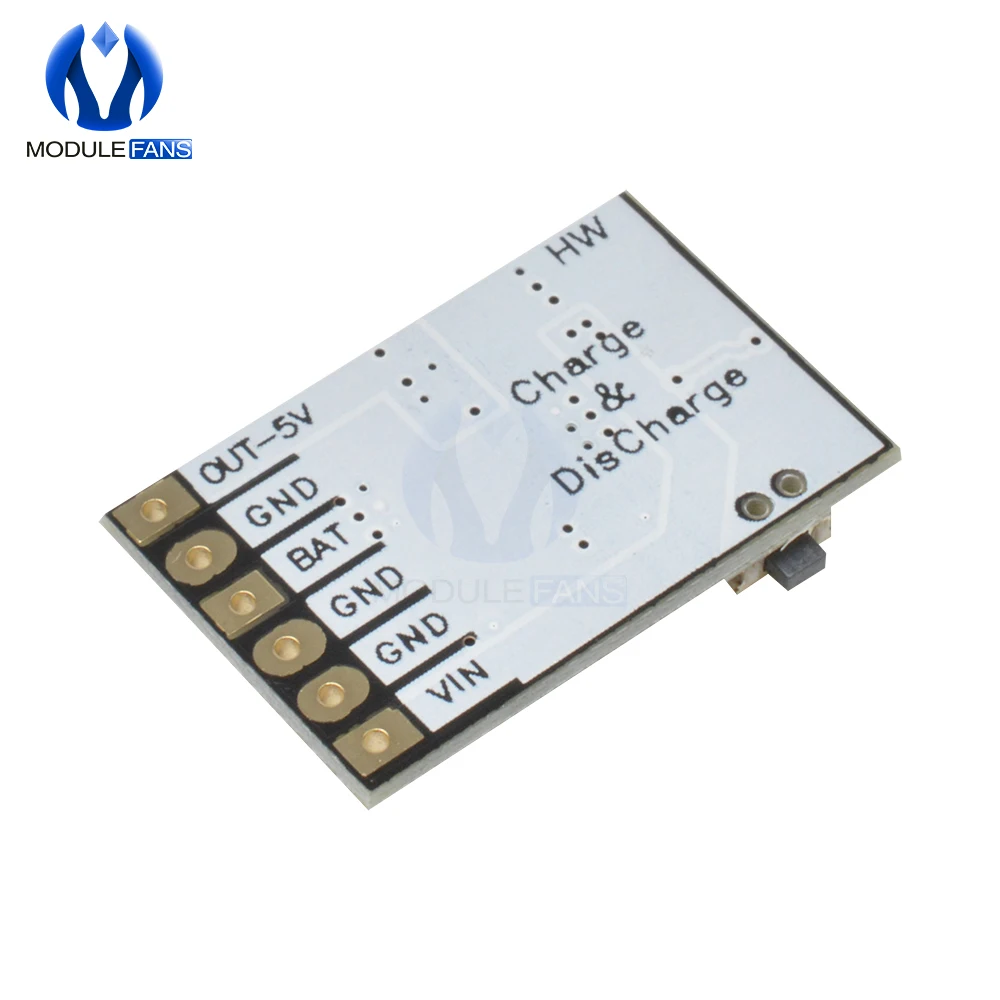

Описание контакта:
1 VIN: порт зарядки положительный вход +
2 GND: отрицательный вход зарядного устройства-
3 летучая мышь: литиевая батарея +
4 GND: литиевая батарея-
5 GND: Отрицательный выход на выходе-
6 в: Положительный выход на выходе +
7 клавиш: выход включить триггерный порт (низкий импульсный триггер)

1 в режиме разрядки (недопустима функция ключа режима зарядки), порт ключа срабатывает один раз, и выход включен; порт ключа срабатывает дважды подряд, и выход выключен.

2 при первом доступе к нагрузке выход включается автоматически. Если нагрузка меньше 50 мА, выход отключится через 30 секунд; Если нагрузка больше 50 мА, выход будет постоянно включен.

3 допускается разряд во время зарядки (Примечание: выходное напряжение> 4,7/<5 В в настоящее время)

ПВ комплект входит:

1 х модуль
