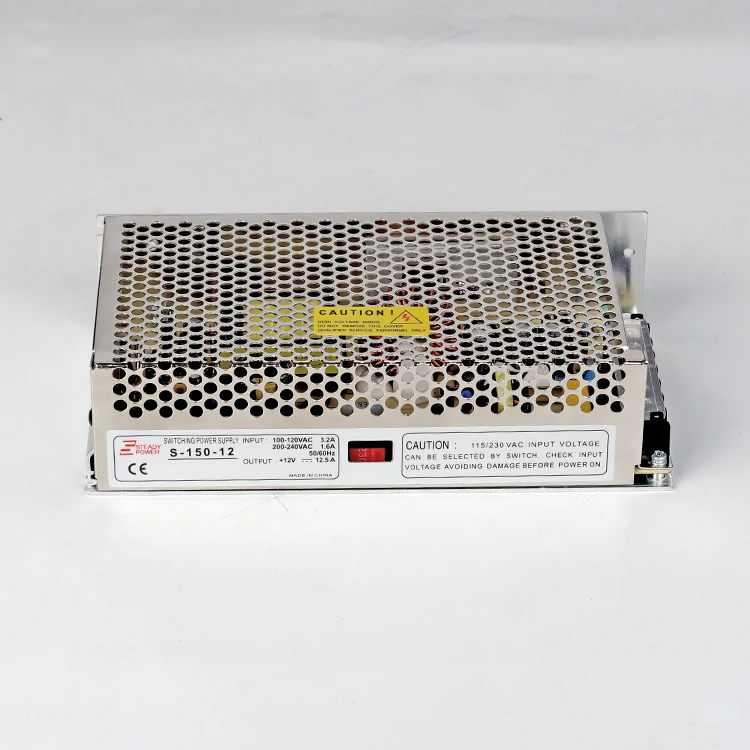

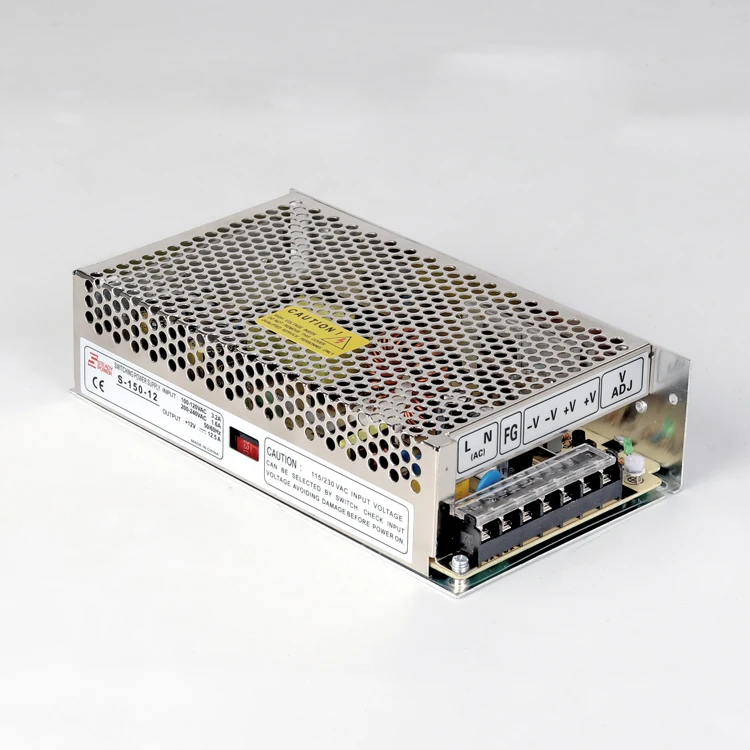

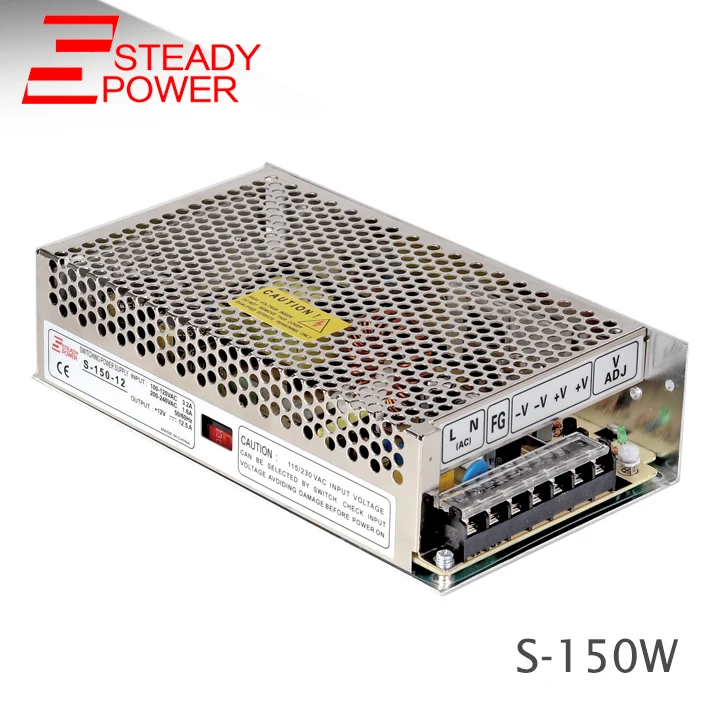

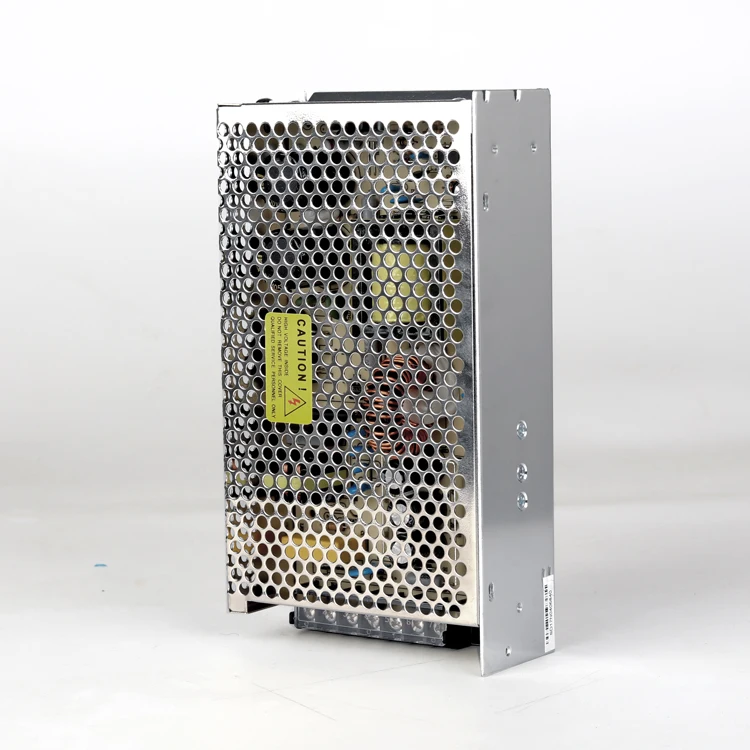

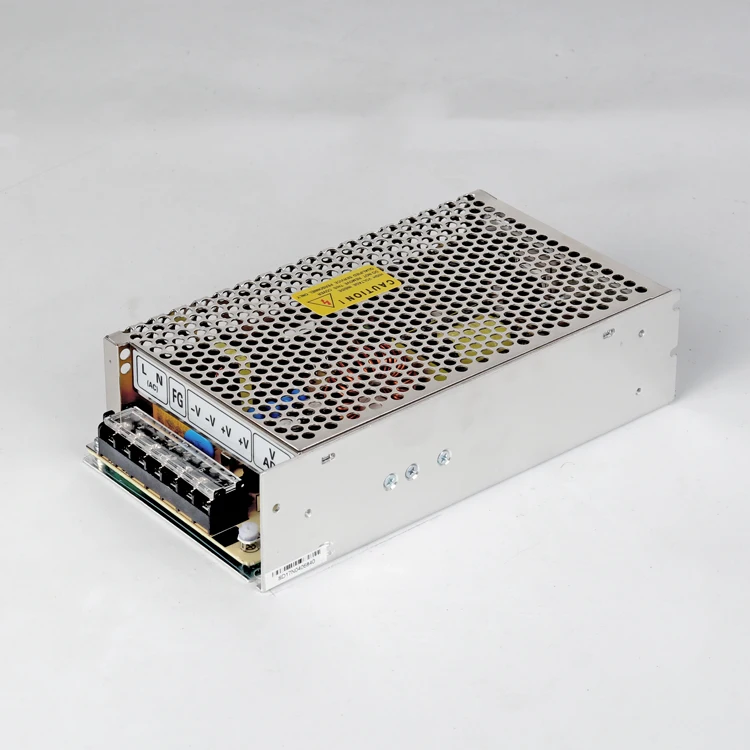

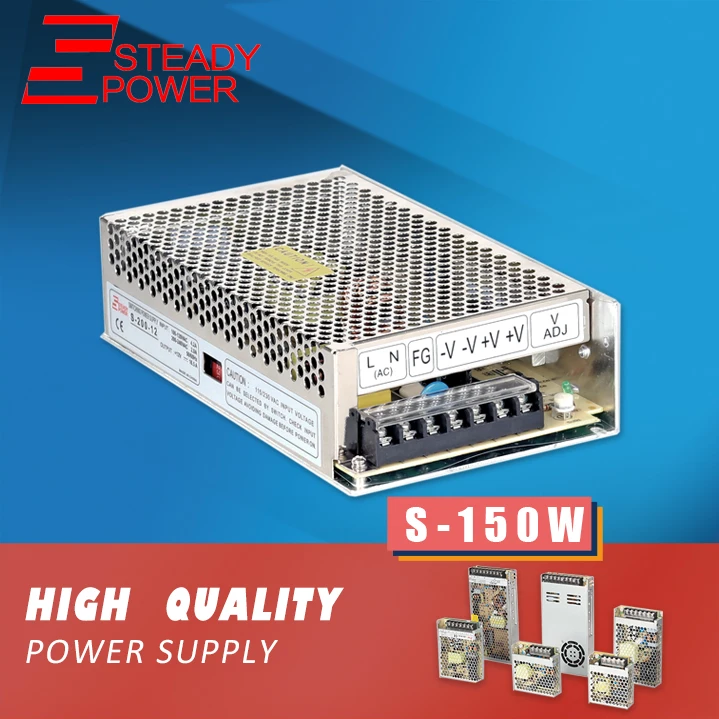

S серия 150 Вт AC DC 12 В 24 в преобразователь 15 10a металлический корпус smps 36 cctv источник

 Описание товара



Особенности

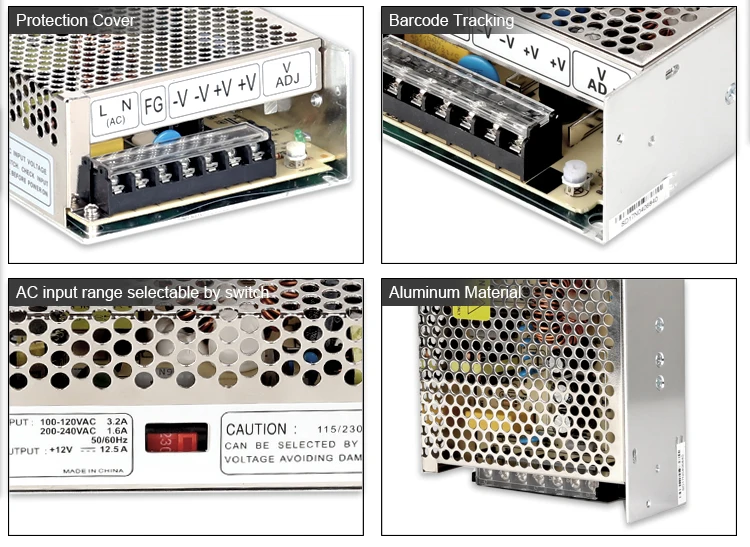

Диапазон входного сигнала переменного тока выбирается переключателем

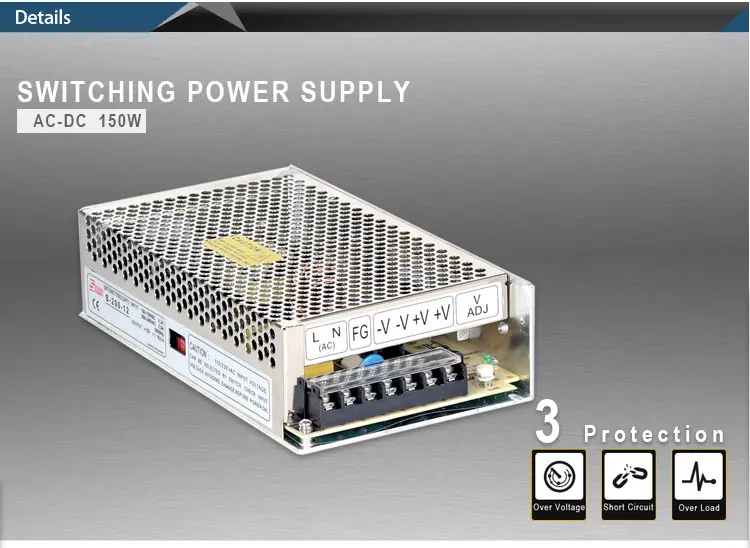

Защита: короткое замыкание/перегрузка/перенапряжение

Охлаждение с помощью свободной конвекции воздуха

 100% испытание на полную нагрузку

Фиксированная частота переключения на 25 кГц



Спецификация

Модель S-150-5 S-150-12 S-150-15 S-150-24 S-150-36 S-150-48 Выход Напряжение постоянного тока 5 В 12 В 15 в 24 В 36 В 48 В Номинальный ток 26A 12.5A 10A 6.25A 4A 3A Диапазон тока 0 ~ 30A 0 ~ 12.5A 0 ~ 10A 0 ~ 6.25A 0 ~ 4A 0 ~ 3A Номинальная мощность 150 Вт 150 Вт 150 Вт 150 Вт 150 Вт 150 Вт Пульсация и шум (макс.) Note.2 150mVp-p 180mVp-p 180mVp-p 240mVp-p 240mVp-p 240mVp-p Напряжение Adj. Диапазон 4,5 ~ 5,5 В 10,6 ~ 13,2 В 13,5 ~ 16,5 В 21 ~ 28 в 31,5 ~ 42 в 43 ~ 53 в Допуск напряжения Примечание 3 ± 2.0% ± 1.0% ± 1.0% ± 1.0% ± 1.0% ± 1.0% Линейное регулирование ± 0.5% ± 0.3% ± 0.3% ± 0.2% ± 0.2% ± 0.2% Регулирование нагрузки ± 0.5% ± 0.3% ± 0.3% ± 0.2% ± 0.2% ± 0.2% Настройка, подъем, время удержания 100 мс, 50 мс, 20 мс при полной нагрузке Вход Диапазон напряжения 88 ~ 132VAC/176 ~ 264VAC выбран переключателем 248 ~ 370VDC Частотный диапазон 47 ~ 63 Гц Эффективность (Typ.) 78% 83% 84% 86% 86% 87% Ток переменного тока 3.2A/115VAC 1.6A/230VAC Пусковой ток (макс.) Холодный старт 35а Ток утечки <3.5ма/240В переменного тока Защита Перегрузка 105 ~ 150% Номинальная выходная мощность Тип защиты: выключение o/p напряжения, повторное включение для восстановления Перенапряжение 5,75 ~ 6,75 в 13,8 В ~ 16,2 в 17,3 В ~ 20,3 в 30 В ~ 34,8 в 45 В ~ 52,2 в 55,2 ~ 64,8 в Тип защиты: выключение o/p напряжения, повторное включение для восстановления Окружающая среда Рабочая температура -10 ~ + 60 ° c (см. Кривую уменьшения нагрузки на выходе) Рабочая влажность 20 ~ 90% RH без конденсации Температура хранения и влажность -20 ~ + 85 °C, 10 ~ 95% RH Температура. Коэффициент ± 0.03%/°C (0 ~ 50 °C) Вибрация 10 ~ 500 Гц, 2 г 10 мин./1 цикл, 60 мин. Каждый вдоль осей X, Y, Z Другие MTBF 286,7 K часов мин. MIL-HDBK-217F (25 ° c) Размеры 199*110*50 мм (Д * Ш * В) Упаковка 0,8 кг; 20 шт/16 кг/0.95CU
