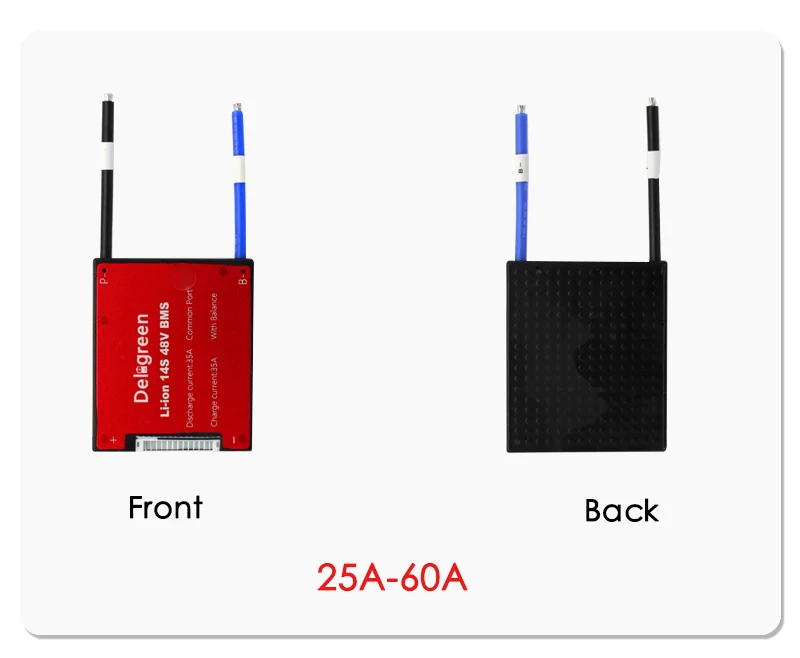

Модель: DG14S25-60A (литий-ионный аккумулятор с номиналом 3,7 В, а не LiFePO4 с номиналом 3,2 В)

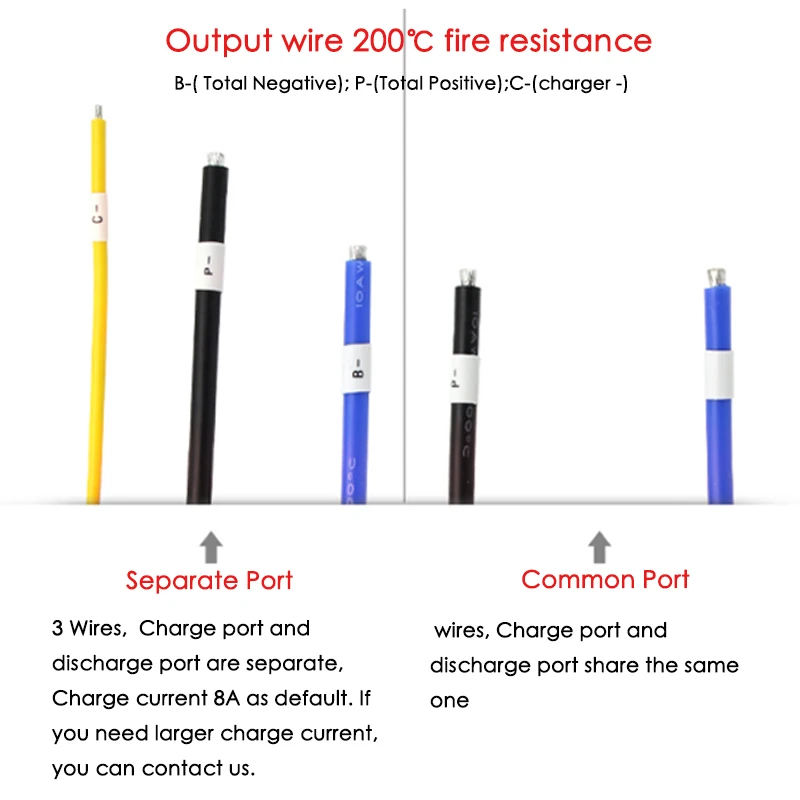

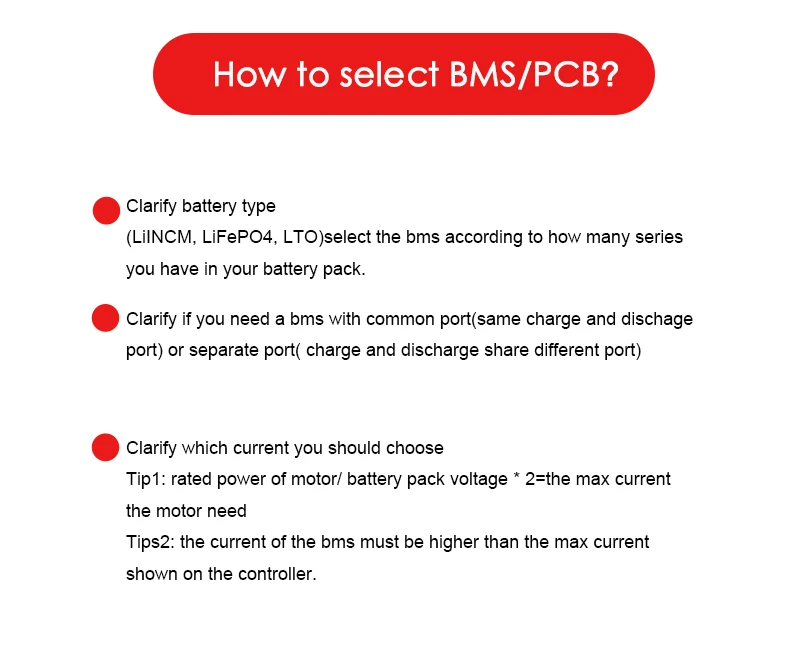

Зарядный провод и разрядный провод могут быть разделены и общими. Пожалуйста, выберите тот, который вам больше нравится.

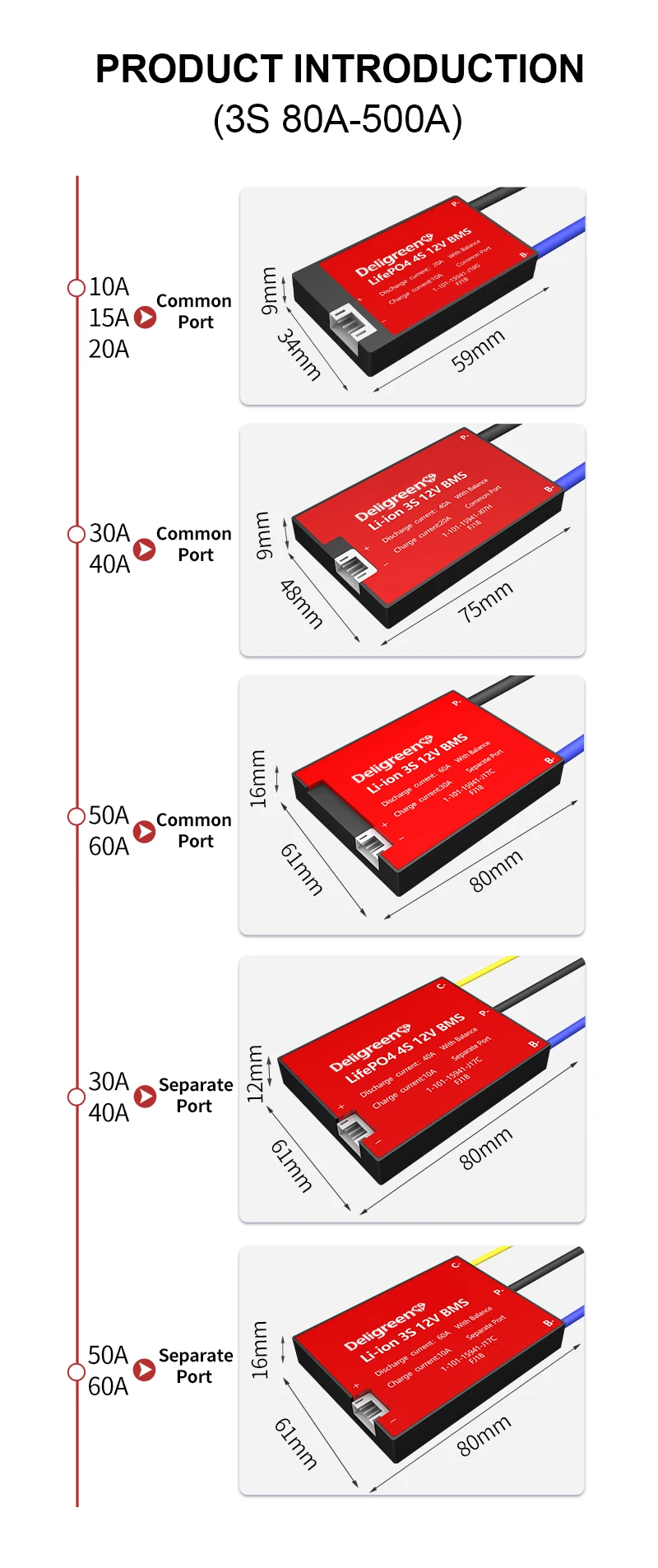

Мы можем настроить любую печатную плату от литиевых батарей 3S до 24S с разным током.

1. Обзор

DG14S25-60APCB используется для аккумуляторной батареи на 48 В серии 14.

Мы можем разработать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, литий-полимерные и т. Д.

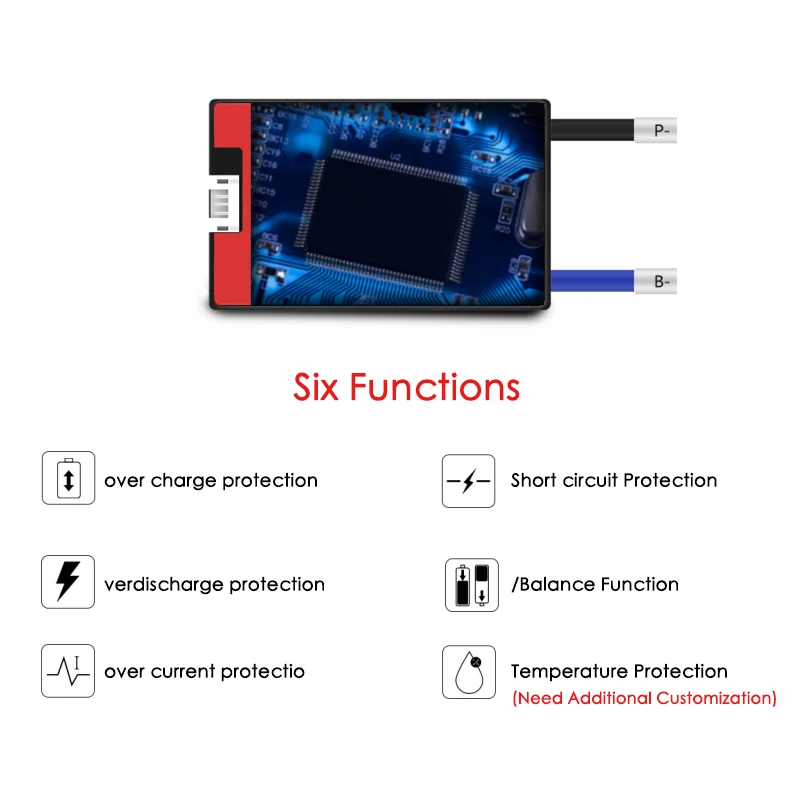

Основными функциями являются: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. Д.

2. Преимущество

◆ Используйте высококачественную (A-Level) защитную интегральную схему IC от японского производителя Seiko.

◆ Сильная нагрузочная способность, постоянный ток разряда 25-60А, использование высокого сопротивления напряжения, низкий внутренний

Сопротивление мощности Mosfet. Охлаждению очень поможет радиатор.

◆ Сама ИС имеет функцию балансировки мощности. Схема проста и надежна.

◆ Типичное Определение напряжения для каждой ячейки. Таким образом, каждая батарея не будет заряжена или разряжена. Защита от перегрузки по току и короткого замыкания

Функция очень надежна. Длительное короткое замыкание нагрузки не повлияет на печатную плату и аккумулятор. Температурная защита во время зарядки и разрядки.

◆ Чрезвычайно низкое энергопотребление. Потребление всего устройства менее 50 мкА.

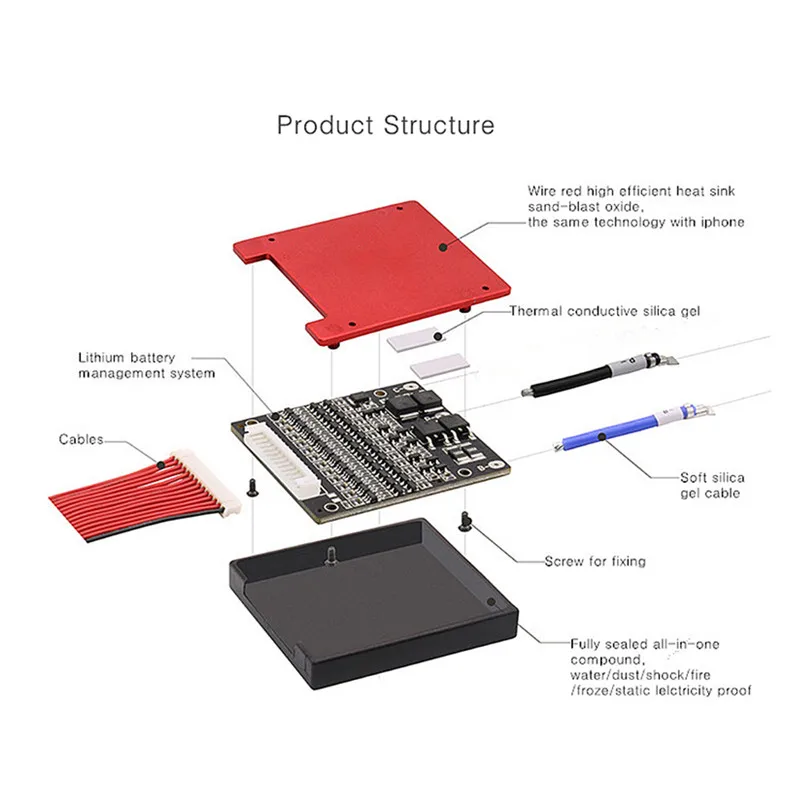

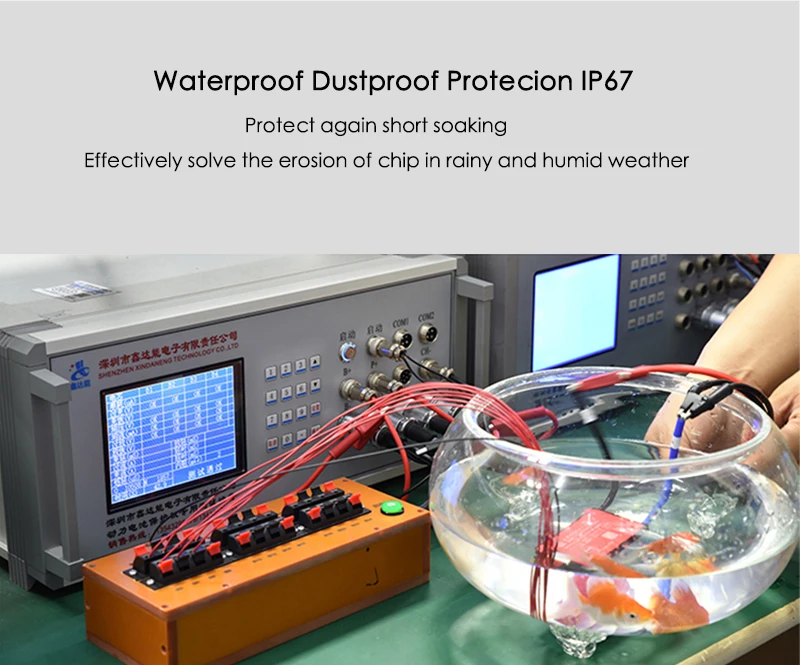

◆ В печатной плате используется антикоррозийное, водостойкое и антиэлектрическое покрытие с высоким сопротивлением.

3. Технический параметр

Техническое описание для литий-ионной BMS 3,7 В (10A-60A)

Содержание

Спецификации

Единица

Замечание

10А

15А

20А

30А

40А

50А

60А

А

Разряд

Постоянный ток разряда

10

15

20

30

40

50

60

А

Защита от перегрузки по току разряда

30±5

50±5

60±10

100±20

120±20

150±30

180±30

А

Заряд

Напряжение заряда

Серия No. * 4,25

V

Ток заряда

5

8

10

15

20

25

30

А

Общий порт

Ток заряда

8A по умолчанию

А

Отдельный порт

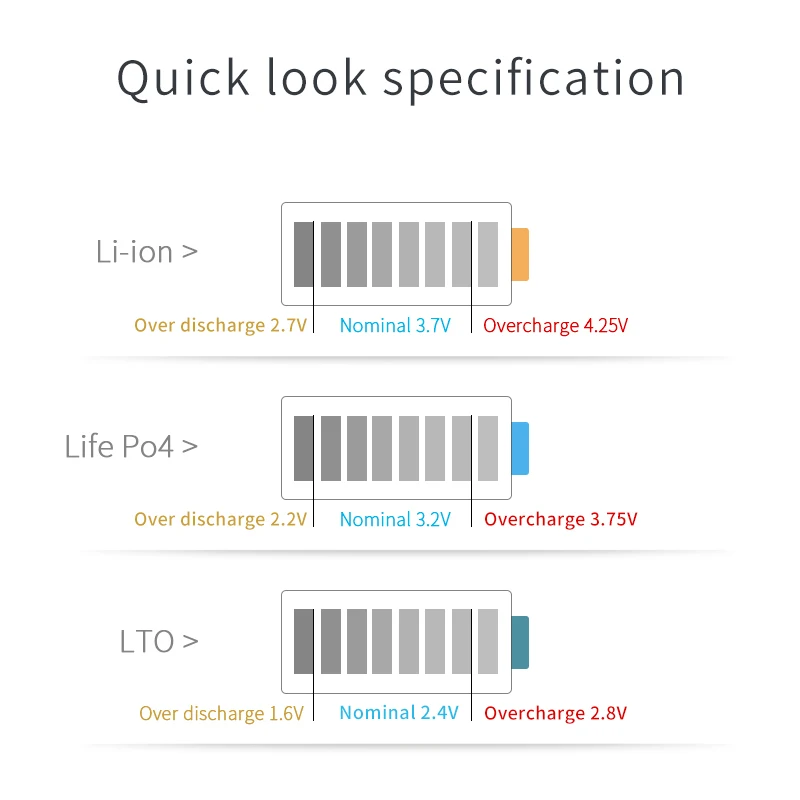

Защита от перезарядки

Перезарядка вольт

4.25±0.05

V

Задержка защиты от перезарядки

1

S

Сброс напряжения перезарядки

4.15±0.05

V

Балансировка мощности

Баланс мощности вольт

4.18

V

Вольт сброса баланса

4.18

V

Баланс тока

30±5

МА

Защита от разряда

Чрезмерная разрядка обнаруживает напряжение

2.7±0.1

V

Задержка обнаружения перегрузки

1

S

Над сбросом Вольта разряда

3.0±0.05

V

Защита от перегрузки по току

Задержка обнаружения превышения тока

1

МС

Защита от перегрузки по току

Выкл нагрузки

Защита от короткого замыкания

Защита от короткого замыкания

Короткое замыкание внешней нагрузки

Задержка обнаружения короткого замыкания

250

США

Спуск обнаружения короткого замыкания

Отключить нагрузку

Температурная защита

Температурная защита

Зарядка <0 ℃, разрядка> 70 ℃

℃

Требуется Дополнительная настройка

Сопротивление

Резистор главной цепи

≤20

МОм

Само-потребление

Рабочий ток

≤100

UA

Сонный ток (при разрядке аккумулятора)

≤20

UA

Рабочая температура

Диапазон температур

-20~70

℃

Температура хранения

Диапазон температур

-40~80

℃

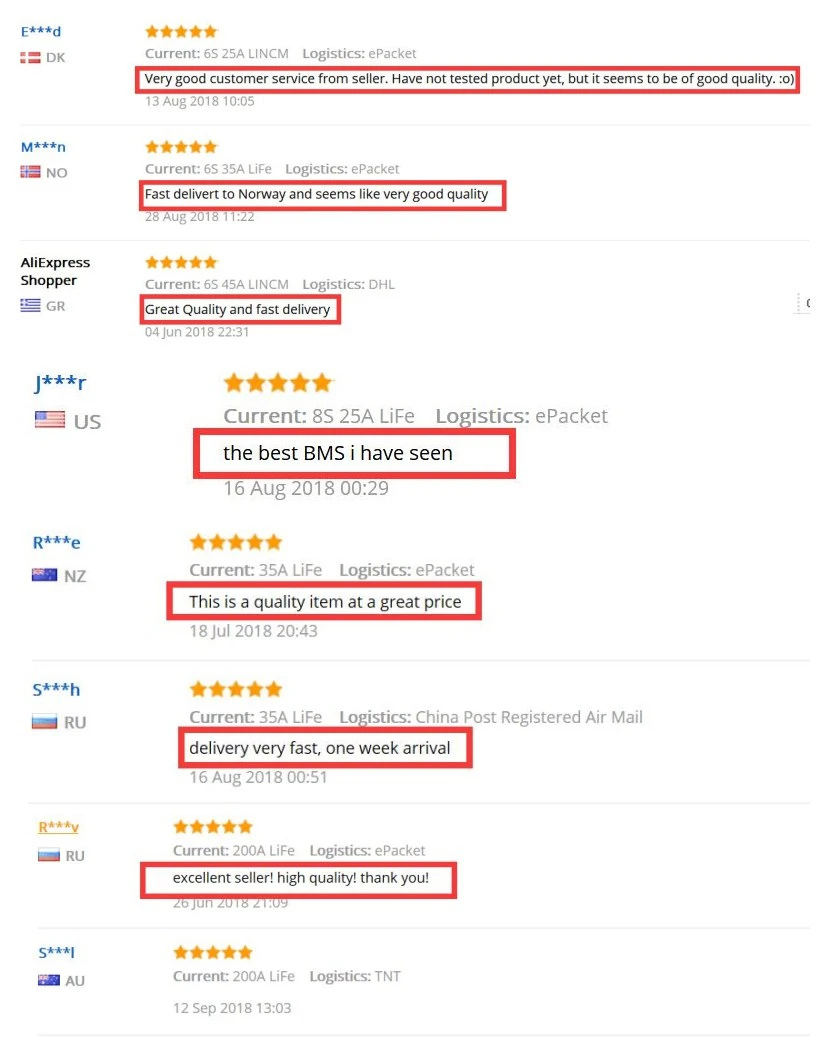

4. Отзывы клиентов
