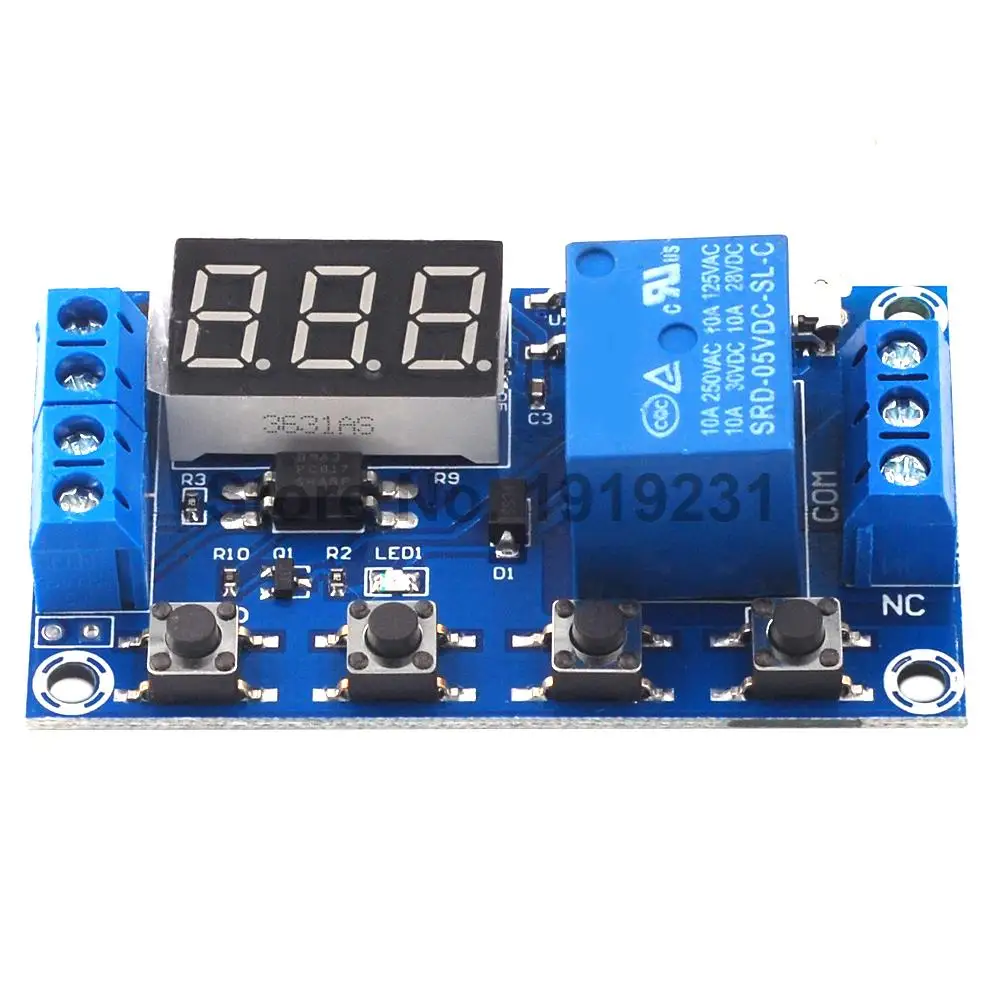

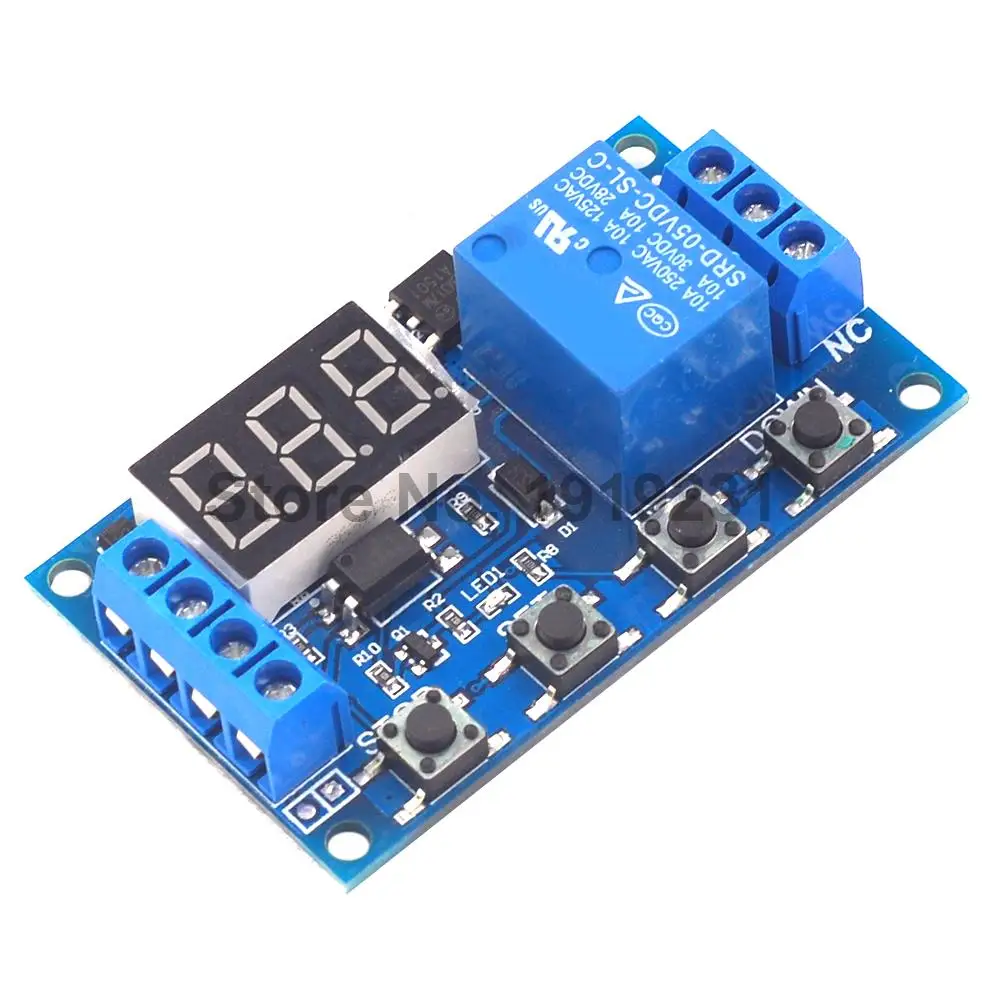

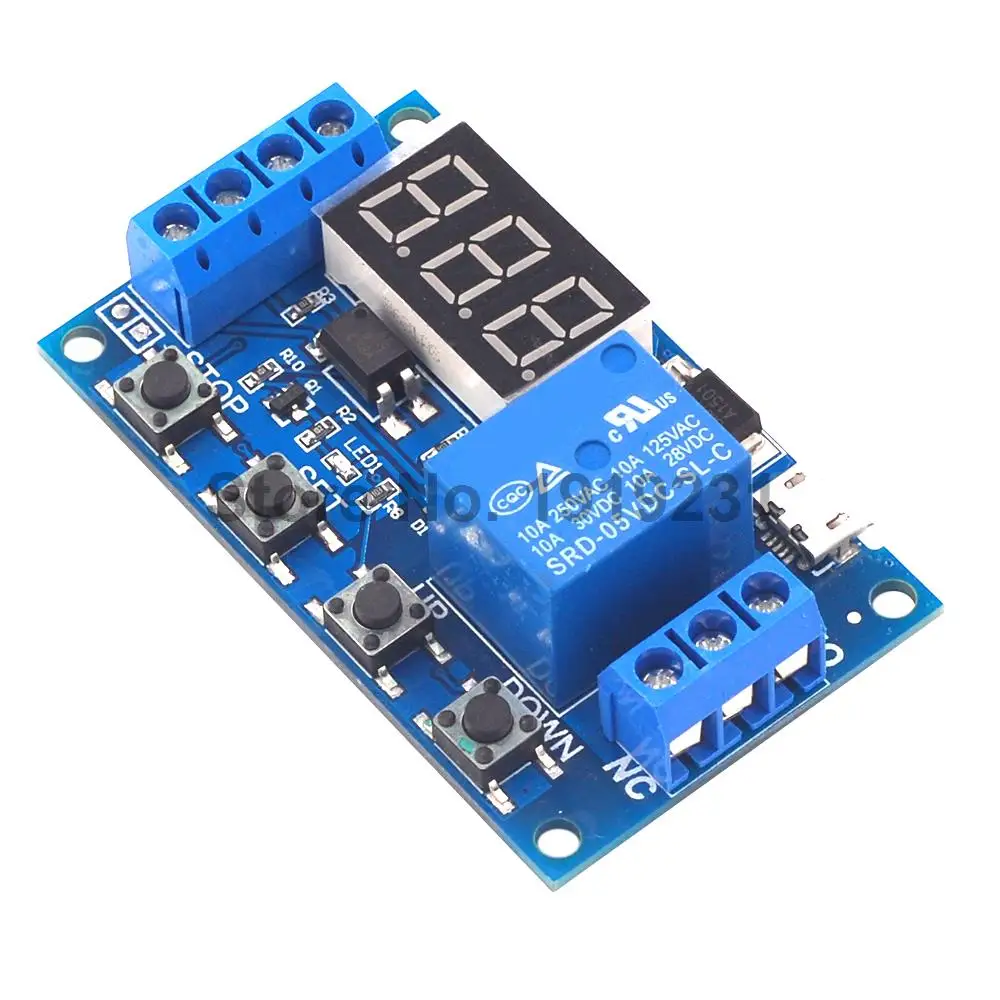

6-30 в релейный модуль, переключатель, время задержки срабатывания, цепь, таймер, цикл, регулируемый Micro USB 5 в цифровой светодиодный

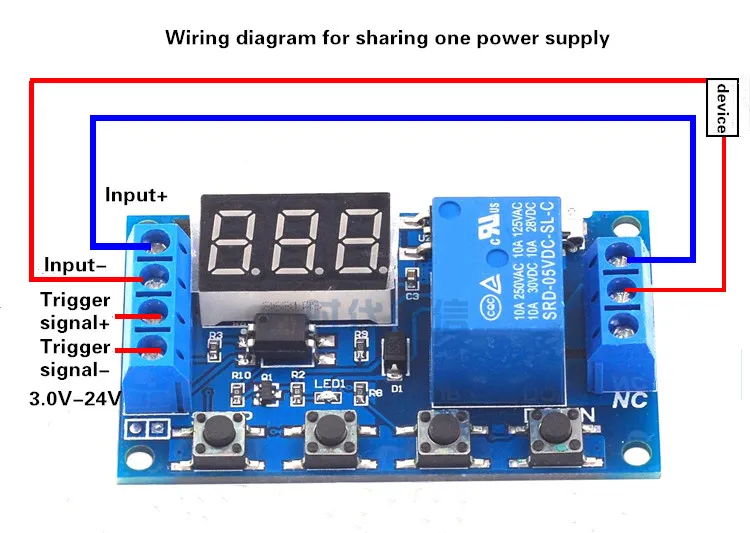

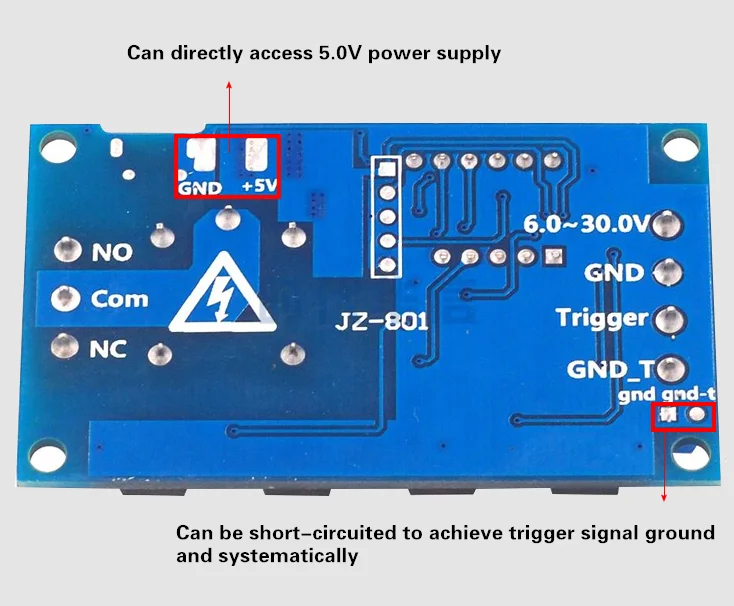

Информация о продукте: 1. Рабочее напряжение: 6-30 в 2. Пусковое устройство источника сигнала: триггер высокий уровень (3,0 V-24 V), заземления сигнала и системы Земли, не являются обычным явлением, что может привести к повышению анти-помех способность Система (короткое замыкание также может соединяться с обычной технологией) 3. Выходная мощность: может управлять не более, чем 30 В постоянного тока 5A AC или 220 В устройства 5A 4. Изоляция оптрона: Улучшите способность анти-интерференции, после установки параметров, она будет запоминать навсегда Предупреждение: релейный контакт является пассивным, и производство электроэнергии; 1 канал имеет функцию управления Вкл/Выкл Управление режим: P1: после запуска сигнала, реле питания в режиме ожидания, затем выключить; В течение периода действия OP: 1) P1.1: сигнал, запускаемый снова, не является эффективным 2) P1.2: сигнал запускается снова, время запуска снова 3) P1.3: сигнал запускается снова, сброс; Реле отключения, таймер остановки P2: подача триггерного сигнала, время после выключения, реле питания CL, время OP; Затем таймер, выключите реле P3.1: Поставьте сигнал триггера после реле питания в режиме времени OP, реле времени выключения CL; Затем рабочий цикл выше, сигнал gaive снова, реле выключения, время остановки; Время цикла (LOP) можно установить P3.2: после подключения. Не нужно триггерный сигнал, реле питания в режиме времени OP, реле времени выключения CL; Затем может быть установлен рабочий цикл выше цикла timea (LOP) В4: сохраняя функцию сигнала; Если нет триггерного сигнала, время будет отменено, реле остается на связи; Когда сигнал исчезает, таймер OP выключит реле; С течением времени, если снова нет сигнала, время будет очищено Временной интервал: 0,1 s (минимум) ~ 999 мин (максимум) с плавной регулировкой Как выбрать интервал времени: При выборе режима настройки параметров, и нажмите кнопку стоп, чтобы выбрать время Xxx. Если Десятичная точка находится в определенном месте, то интервал времени-это s-1 999 сек Xx. Х-знака после запятой составляет десять, заданный промежуток времени 0,1 s 99,9 s- Х. Х. X-Это десятичная точка, все включено, интервал времени-1 мин-999 мин Краткая информация: Время работы от OP power с течением времени, время выключения CL, время цикла LOP (1-999 раз, «-»-это неограниченный цикл) Как установить высокой интенсивности параметры: 1. Сначала убедитесь, что релейный режим работы 2. В соответствии с релейным режимом работы, основной интерфейс (модуль питания будет мигать текущий режим работы; Стандартный режим P1.1, затем вход в основной интерфейс); нажмите и удерживайте нажатой кнопки вниз, чтобы выбрать режим настройки (P1.1 ~ P4) 3. После выбора режима, нажмите короткое нажатие, чтобы установить соответствующий параметр, затем параметр, который вы хотите установить, будет мигать (OP power in time; CL power off time; LOP cycle times, "-это неограниченный цикл); Вверх, вниз, чтобы установить значение параметров, поддерживает Длительное нажатие (Быстро увеличивают или уменьшают значение) и слегка нажимают (увеличение или уменьшение на 1 единицу); После установки значения параметров нажмите кнопку стоп, чтобы выбрать десятичное место; Выберите промежуток времени (соответствующий заданный промежуток времени 0,1 s-999 мин); Короткий пресс-набор для установки в текущем режиме следующий параметр, процесс изготовления происходит на высоком уровне такой же, как и выше 4. После того, как параметр режим настройки, нажмите и удерживайте кнопку SET, затем удерживайте, что режим настройки будет мигать, затем вернитесь к основному интерфейсу; Определите параметр success Основной интерфейс: когда реле не работает, оно будет отображать «000» (без десятичной точки); Реле рабочего состояния, экран имеет десятичную точку Режим выбора интерфейса: Нажмите и удерживайте кнопку установки для входа; После установки нажмите и удерживайте кнопку установки на основной интерфейс Функция расширения, кнопка остановки: Активировать релейный режим: 1. Номер: PO со временем, реле может быть подключено 2. Выключение: реле не допускается подключение, когда оно находится в выключенном состоянии Короткий основной интерфейс нажмите кнопку «стоп», чтобы включить и выключить, текущее состояние мигнет, затем вернитесь к основному интерфейсу (Эта функция является функцией внезапного остановки, 1 клавиша для выключения реле) Спящем режиме: C-P спящий режим: в течение 5 минут, отсутствие каких-либо действий; Газоразрядный индикатор закроет авто светодиодный дисплей, а также функцию программы хорошо Режим d-Normal: трубка nixie показывает когда-либо Примечание: Пресс и удерживайте кнопку единый кнопку в течение 2 секунд может достичь меняться от C-P до O-d; Текущее состояние начнет мигать, а затем вернуться к основному интерфейсу
