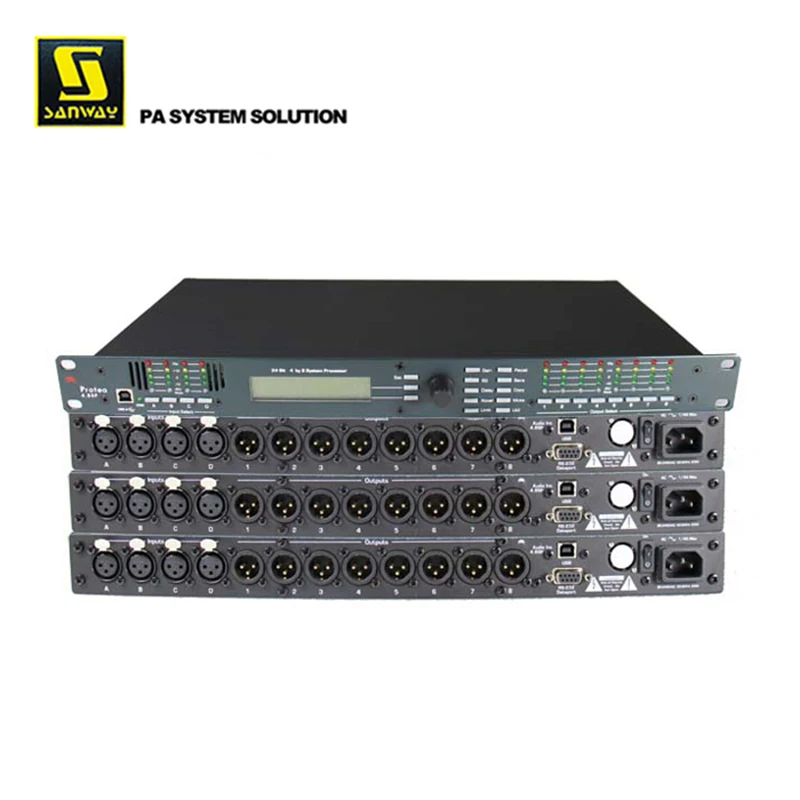

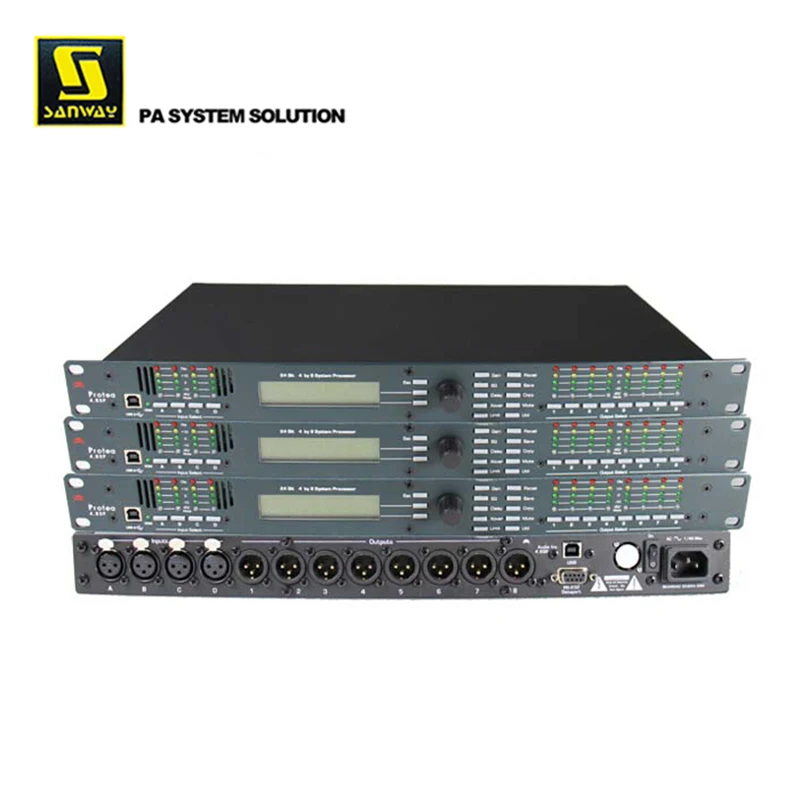

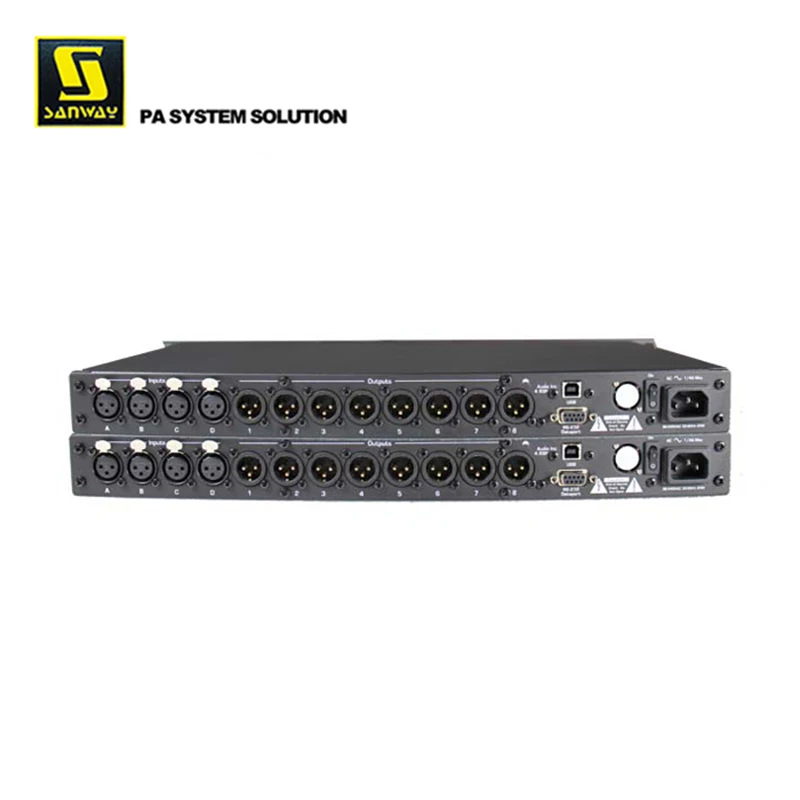

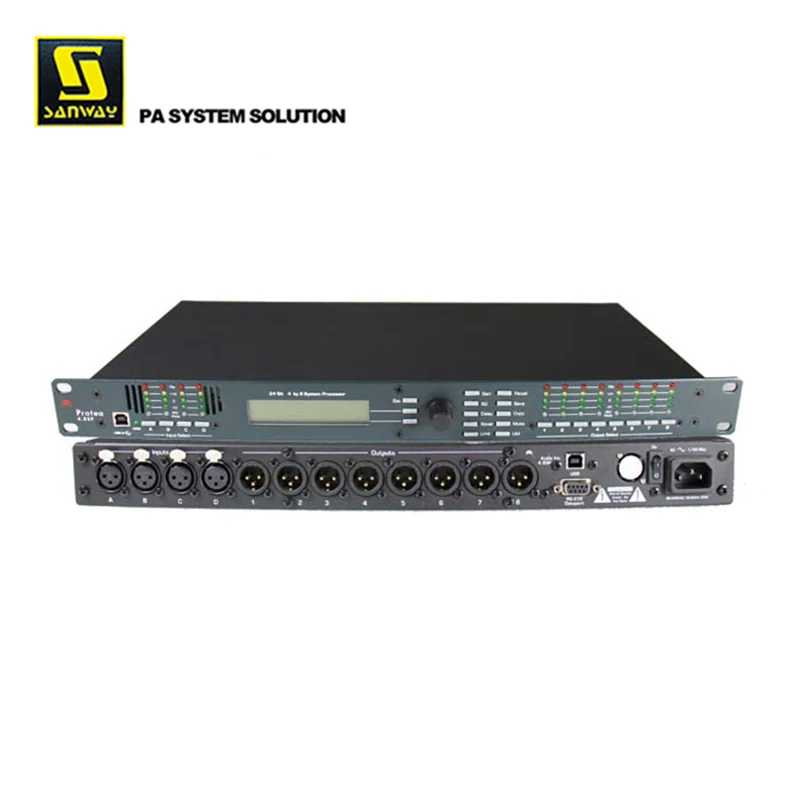

Protea 4.8SP 4IN и 8OUT цифровой Dsp аудио процессор

Введение

4.8SP имеет четыре входа и восемь выходов. Интерфейс передней панели обеспечивает быстрый доступ ко всем параметрам управления, предлагая специальные функциональные кнопки, устраняя необходимость в скрытых подменю. Для более быстрой настройки и более сильной визуализации входного/выходного сигнала, эквалайзера и кривых фильтров usb-порт предоставляется для использования с программным обеспечением Protea NE. Полный контроль со стороны сторонних вечерние контроллеров также доступен через
RS-232.

Особенности
Protea 4.8SP использует современные технологии DSP, начиная с 24 бит, 48 кГц delta-sigma A/D преобразователи с 128x oversampling. Цифровая обработка включает в себя усиление, параметрический эквалайзер, стеллажные фильтры, задержку времени, функции кроссовера, сжатие, ограничение и матричную маршрутизацию, все происходит в близнецах 120 МГц Motorola DSP56362 высокопроизводительных DSP-процессоров. Ljrevtyns ghjnbd frwtgnf преобразования использует 24 бит Дельта-Сигма преобразователей с 128x oversampling. Все входы и выходы сбалансированы и защищены RF с помощью разъемов XLR.

1> Протея 3.6SP представляет собой 3 Вход, 6 Выход цифровой Динамик процессор
2> Протея 4.8SP представляет собой 4 Вход, 8 Выход цифровой Динамик процессор
3> экстенсивное цифровое признание
4> 24 бит 49 кГц аналого-цифровые преобразователи
5> Встроенный ограничитель
6> Crossver, EQ и задержка
7> интерфейс USB и RS-232

Спецификация

Вход

Активный сбалансированный, 18KΩ

Макс. Входной уровень

+ 20dBu

Диапазон входного усиления

-От 40 дБ до + 12 дБ

Выход

Активный сбалансированный, 112Ω

Макс. Выходной уровень

+ 20dBu

Диапазон выходного коэффициента усиления

-От 40 дБ до + 12 дБ

Эквалайзер

Типы фильтров эквалайзера

1-й или 2-й заказ Высокая или низкая полка, параметрический

Стеллажный фильтр Boost/Cut Range

± 15 дБ

Частотный диапазон стеллажного фильтра

Низкая полка 19,7 Гц до 2 кГц, высокая полка с 3,8 кГц до 21,9 кГц

Параметрический фильтр Boost/Cut Range

+ 15 дБ/-30 дБ

Частотный диапазон параметрического фильтра

От 19,7 Гц до 21,9 кГц, 1/24 октавы шаги

Пропускная способность параметрического фильтра

Четыре октавы до 1/64 октавы

Задержка ввода и вывода

0-682 миллисекунд

Кроссовер

Диапазон частот HPF и LPF

От 19,7 Гц до 21,9 кГц, ВЫКЛ

Доступные типы фильтров

12дб/Oct Butterworth, 12дб/Oct Bessel, 12дб/Oct Linkwitz-Riley

18 дБ/Oct Bessel, 18 дБ/Oct Linkwitz-Riley

24 дБ/Oct Butterworth, 24 дБ/Oct Bessel, 24 дБ/Oct Linkwitz-Riley

48 дБ/Oct Butterworth, 48 дБ/Oct Bessel, 48 дБ/Oct Linkwitz-Riley

Ограничитель

Пороговый диапазон

-20dBu до + 20 dBu

Диапазон соотношения

1,2: от 1 до INF:1

Диапазон времени атаки

0,5 мс до 50 мс

Диапазон времени выпуска

От 10 мс до 1 секунды

Частотная характеристика

20 Гц до 20 кГц, ± 0,25 дБ

THD

<0.01% @ 1 кГц, + 20dBu

Динамический диапазон

> 110 дБ 20 Гц-20 кГц невзвешенный

Частота дискретизации аудио

48 кГц

Задержка распространения

1,46 мс

Сигнальные светодиоды и зажим

Входы: -20/бесшумный, -10, 0, + 10, зажим (dBu или VU)

Выходы: -20/бесшумный, -10, 0, предельный порог, зажим (dBu orVU)

Требования к переменному току

Универсальный Питание, 100-240VAC В переменного тока, 50/60 Гц, 20 Вт Макс

Экологический

40 °F - 120 °F (4 °C-49 °C) без конденсации

Вес

9 фунтов

Размеры

19,0 ”L x 1,75” H x 8,5 ”D (48,3 см x 8,9 см x 21,6 см)

Пользовательский интерфейс

Интерфейс передней панели:

ЖК-дисплей с подсветкой 2x20 отображает настройки канала и функции. Выделенные кнопки обеспечивают доступ ко всем аудио функциям и системным инструментам. На дисплее отображается текущее предустановленное число, затем отображаются выбранные входные или выходные данные и параметры активного управления. Светодиодный пятисегментный массив на каждом входе и выходе обеспечивает информацию о уровне звука и бесшумном состоянии.

Программное обеспечение Protea NE:

Компьютерный интерфейс использует программное обеспечение Protea NE для Windows, что позволяет полностью контролировать устройство через usb-разъем. Программное обеспечение Protea NE поставляется с каждым блоком или может быть загружено без затрат с веб-сайта. Преимущества использования программного обеспечения включают в себя большую предустановленную емкость и очень интуитивное визуальное представление процесса аудио-маршрутизации и управления.
