Этот DIY цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и с 2,4-дюймовый TFT экран и защитный чехол. Это легко и надежно для работы цепи. Он может отображать параметры формы волны, такие как частота, период, ширина импульса, коэффициент нагрузки, Макс./мин./AVG./пиковые/виртуальные значения.

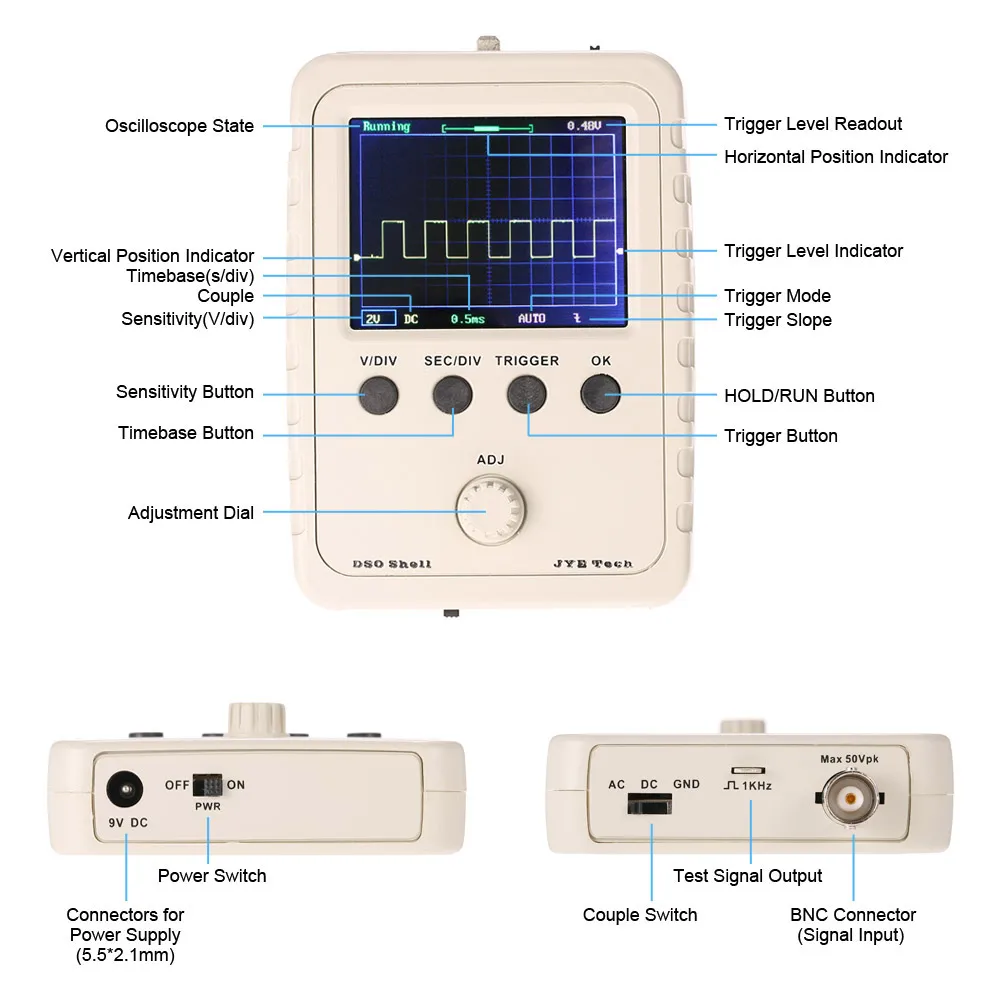

Особенности:
Принимает ARM Cortex-M3 процессор (STM32F103C8), и включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт).
Используется для вторичной разработки на основе этого набора, например, он может быть изменен на милливольтметр, регистраторы данных.
Поставляется с инструкциями, прост в установке и эксплуатации.
С автоматическим/нормальным/одиночным триггером, легко захватывает форму волны момента.
Доступный триггер подъема или падения края.
Наблюдательная предыдущая форма сигнала перед запуском (отрицательная задержка).
Может замораживать дисплей формы волны в любое время (функция удержания).
С цифровым дисплеем параметров формы волны, включая частоту, период, ширину импульса, коэффициент мощности, макс./мин./AVG./пиковые/виртуальные значения.
Функция хранения сигнала: не потеряет форму сигнала после выключения питания.
Обнаружение короткого замыкания и открытого замыкания: может помочь пользователю узнать ошибку пайки.
Функция распознавания контроллера TFT.
SMD был паян, больше подходит для начинающих электронных устройств.

Обратите внимание:
Когда вы получаете этот набор DIY, пожалуйста, не пайте его перед подключением к сети постоянного тока 9 в для проверки печатной платы, плата нормальная, если она отображает линию сканирования; Если дисплей является ненормальным, просьа связаться с нами.

Технические характеристики:
Максимальная частота дискретизации в реальном времени: 1MSA/s
Аналоговая полоса пропускания: 0-200 кГц
Диапазон чувствительности: 5 мВ/дел-20 в/дел
Максимальное входное напряжение: 50Vpk (1X зонд)
Входное сопротивление: 1 м Ом/20 пФ
Точность: 12 бит
Длина записи: 1024 точек
Режимы соединения: DC / AC / GND
Диапазон времени: 500s/Div - 10us / Div
Режимы запуска: автоматический, нормальный и одиночный
Положение триггера: Центр буфера
Напряжение питания: 9 В постоянного тока (8-10 В)
Потребление тока: ~ 120 мА @ 9 В

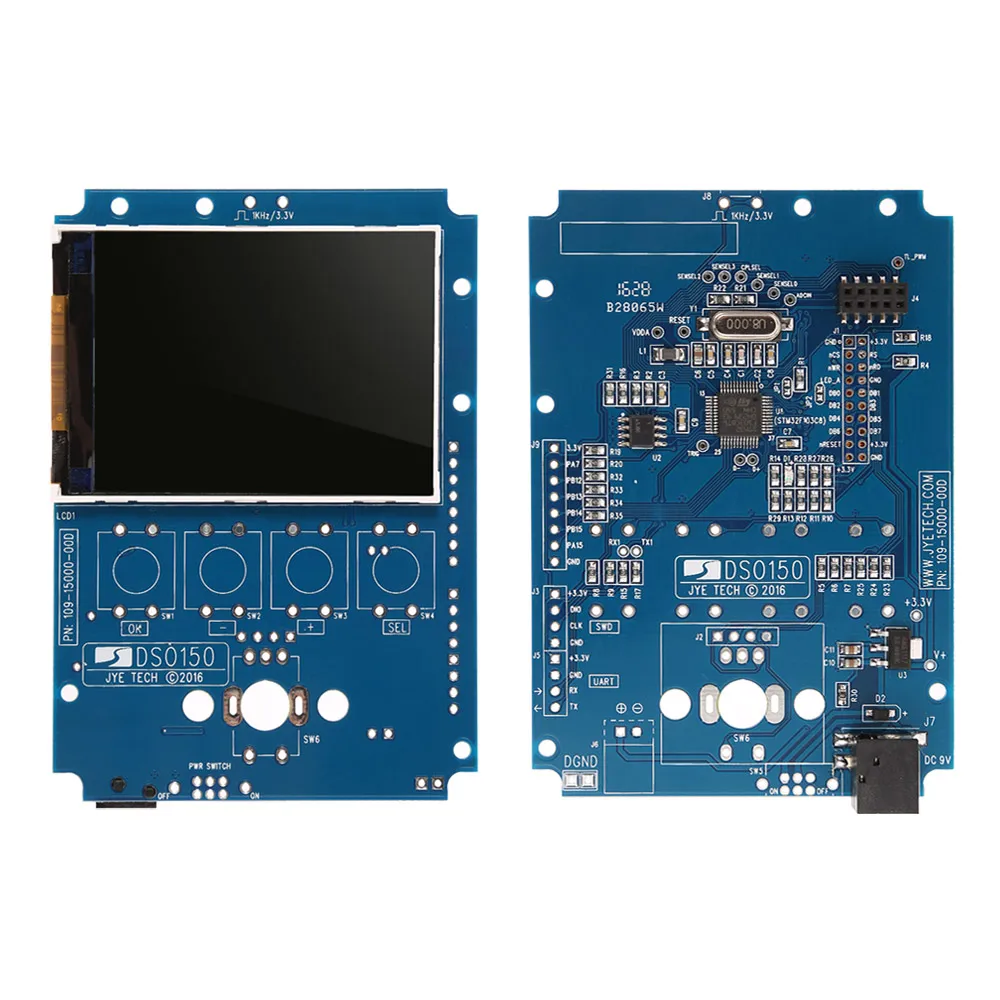

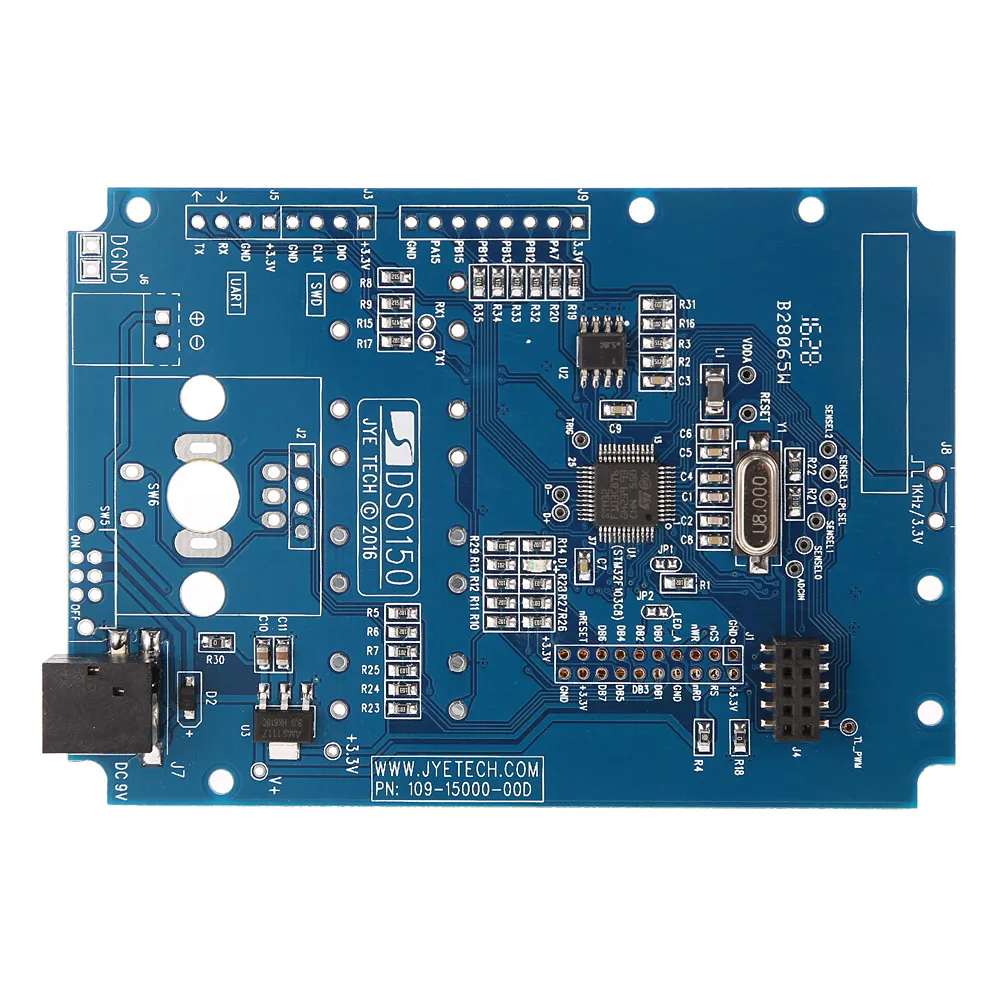

Основная плата Размеры: 94*65 мм/3,7 * 2.56in
Аналоговой платы Размеры: 65*47 мм/2,56 * 1.85in
Размер экрана: 52*40 мм/2*1,57 дюйма
Посылка Размеры: 14,5*10*3,7 см/5,7*3,94 * 1.45in
Вес посылка: 179 г/6,33 унций

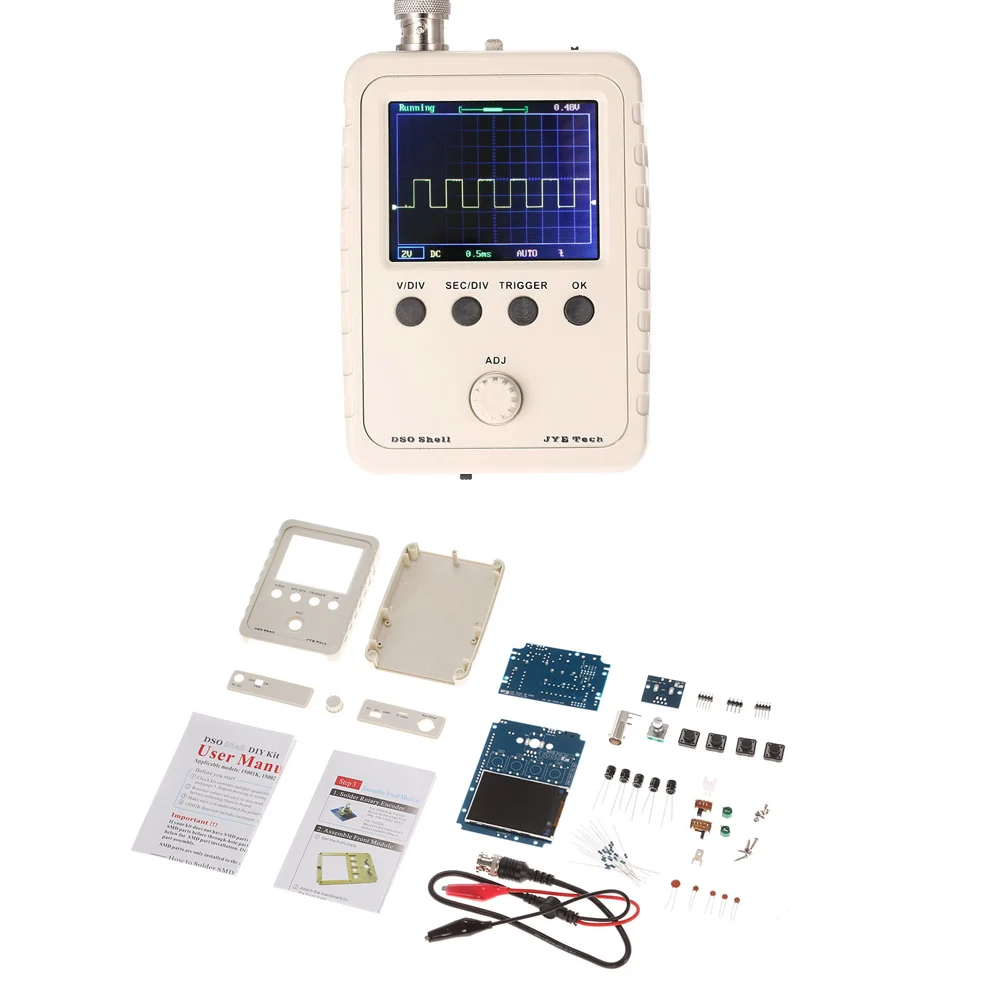

Посылка список:

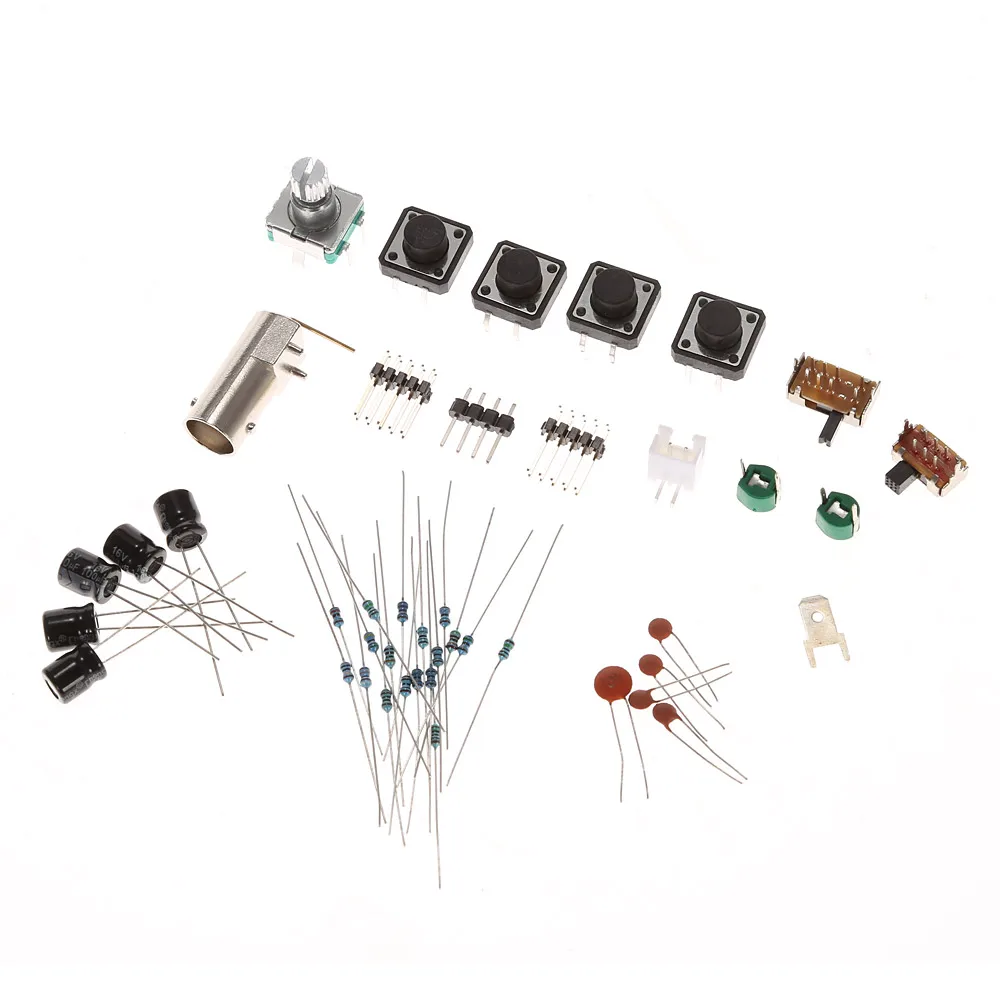

1 * цифровой осциллограф DIY Kit

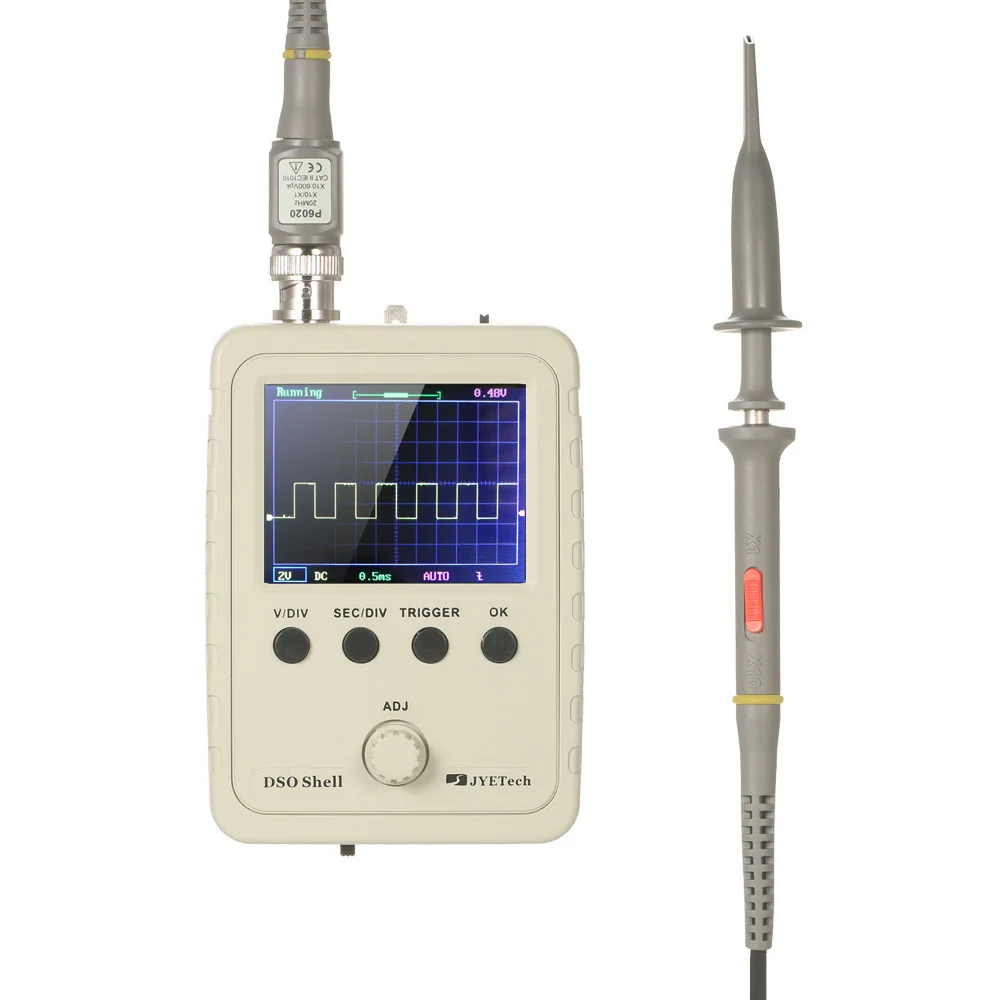

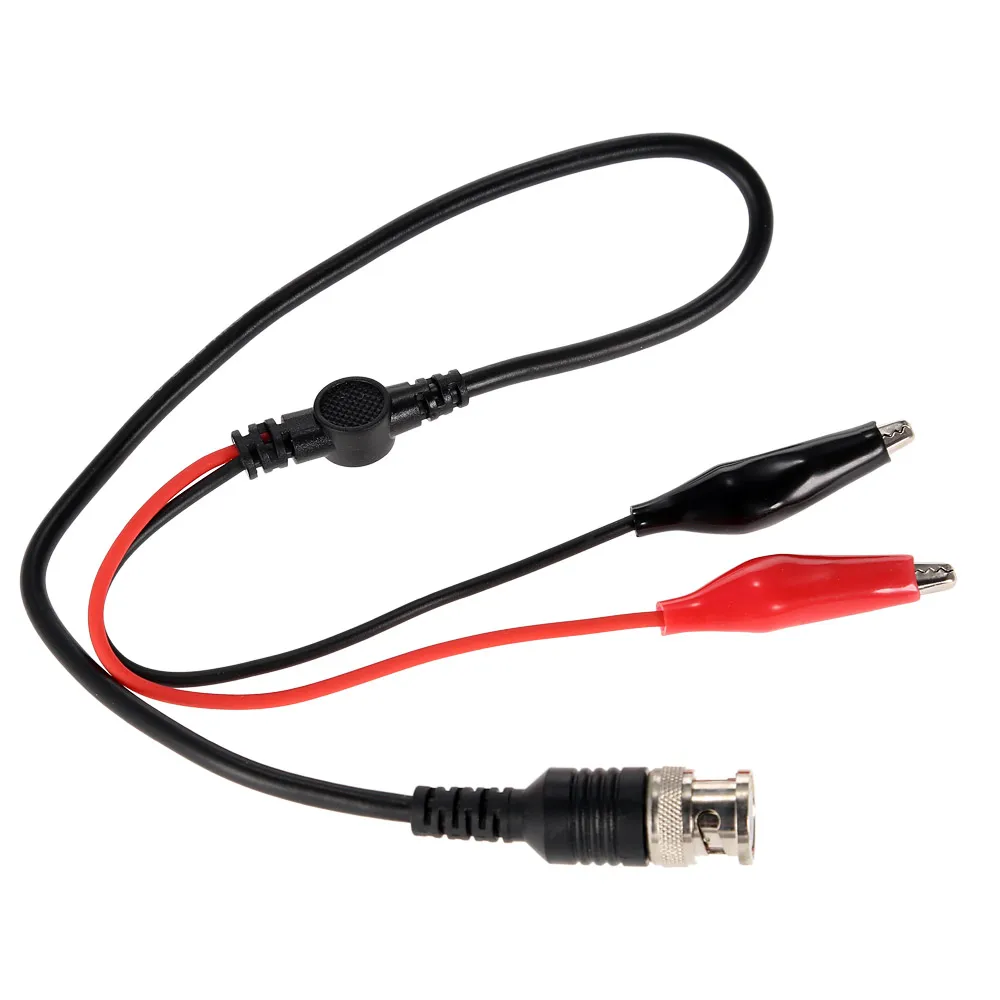

1 * зонд
1 * DIY Чехол
3 * Руководство пользователя (на английском языке)
