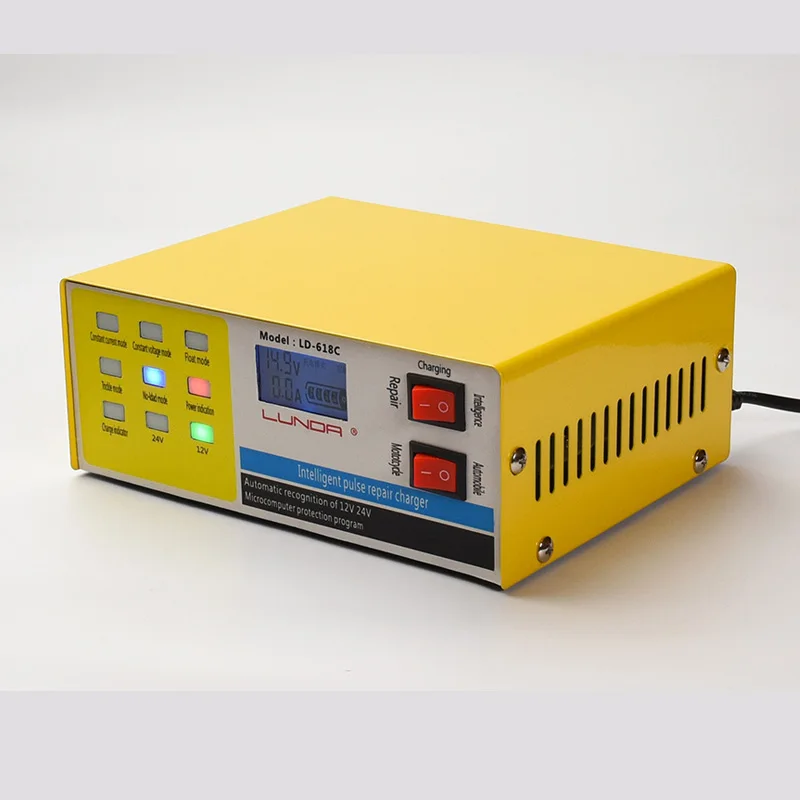

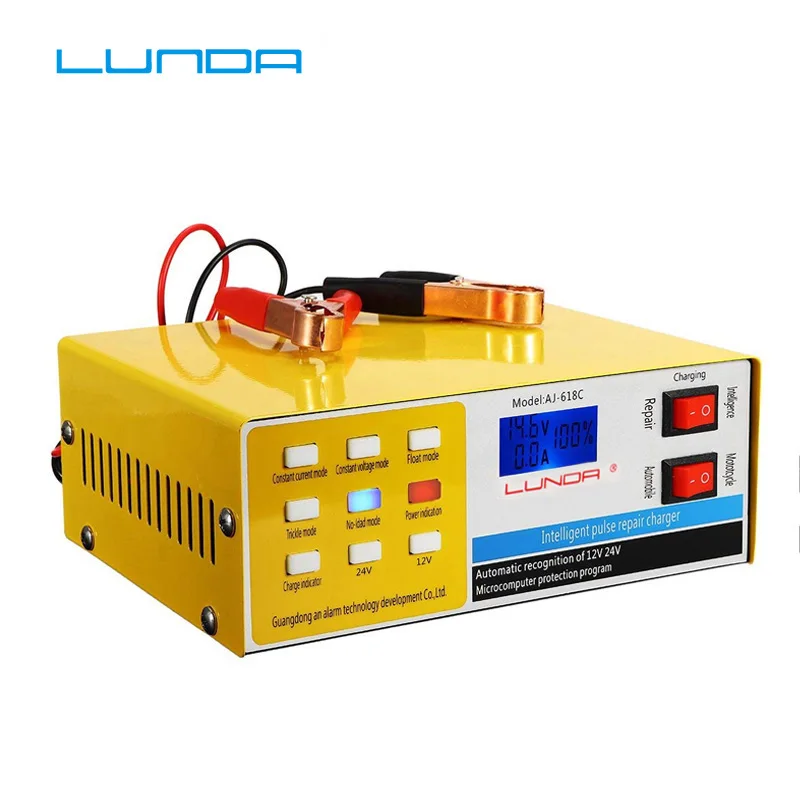

12 V/24 V 200AH автомобиля Батарея Зарядное устройство светодиодный Дисплей

12 V/24 V 200AH автомобиля Батарея Зарядное устройство светодиодный Дисплей

Автомобильный Батарея Зарядное устройство:

1. применяется к 12 В/24 В свинцово-кислотной батарее.

2. Усовершенствованная технология модуляции ширины импульса (PWM).

3. пять режимов зарядки: на холостом ходу, оборот в минуту (режим/Режим постоянного тока/постоянного режим напряжения/Поплавковый режим/непрерывной зарядке малым током светодиодный индикатор режим.

4. Срок службы батареи может значительно улучшаться с помощью цифрового импульсного ремонта для чипов питания микрокомпьютеров.

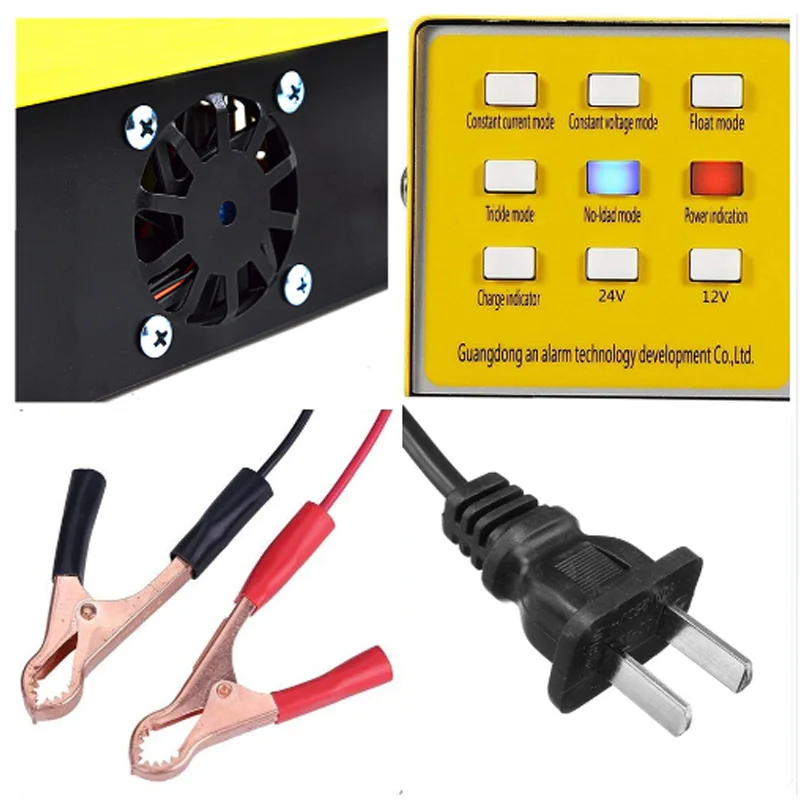

Комплектация: 1 зарядное устройство для автомобильного аккумулятора 1 Руководство пользователя

Для детей возрастом от 12 V/24 V, 6-200AH свинцово-кислотный Батарея или литиевая батарея Батарея автотранспортных средств, van, спортивный легковой вездеход и т. д.

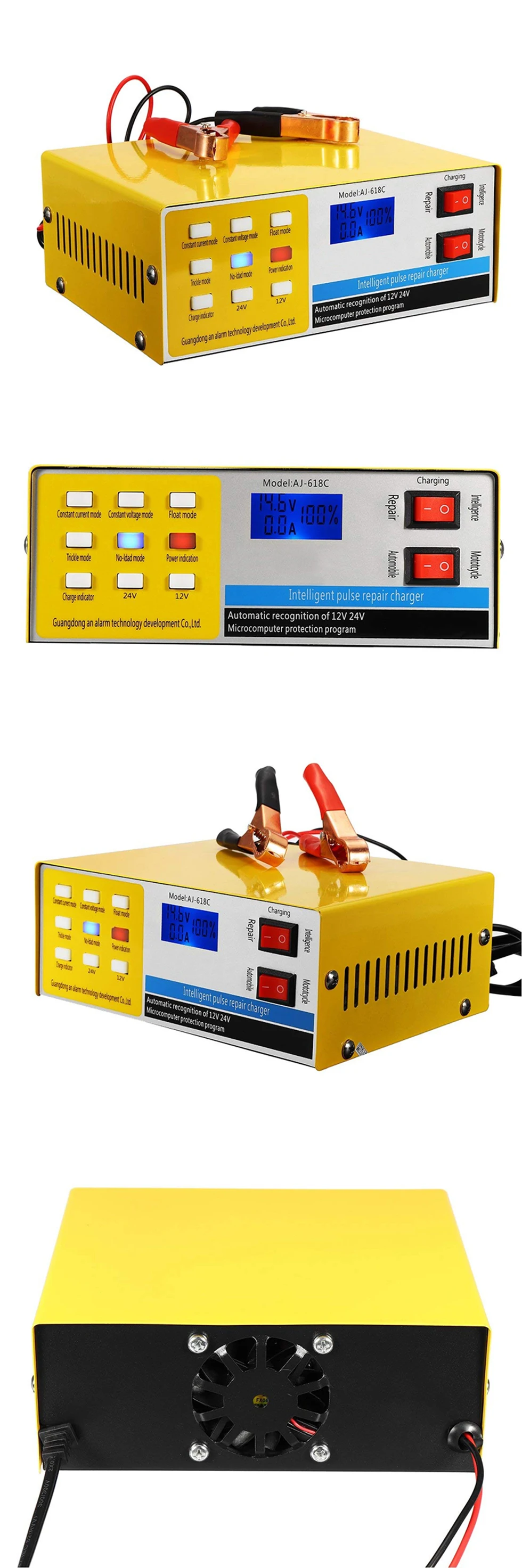

Автомобильный Батарея Зарядное устройство

Мощность: 220 W

Выход напряжение: 12/24 V

Входное напряжение: 130-250 В

Вес брутто: 800 г

Частота: 50-60 Гц

Capatity: 200AH

Размер: 180*145*70 мм

Применение: лучше всего подходит для 12,24 в, 6-200ач свинцово-кислотных батарей (включая влажные и сухие)

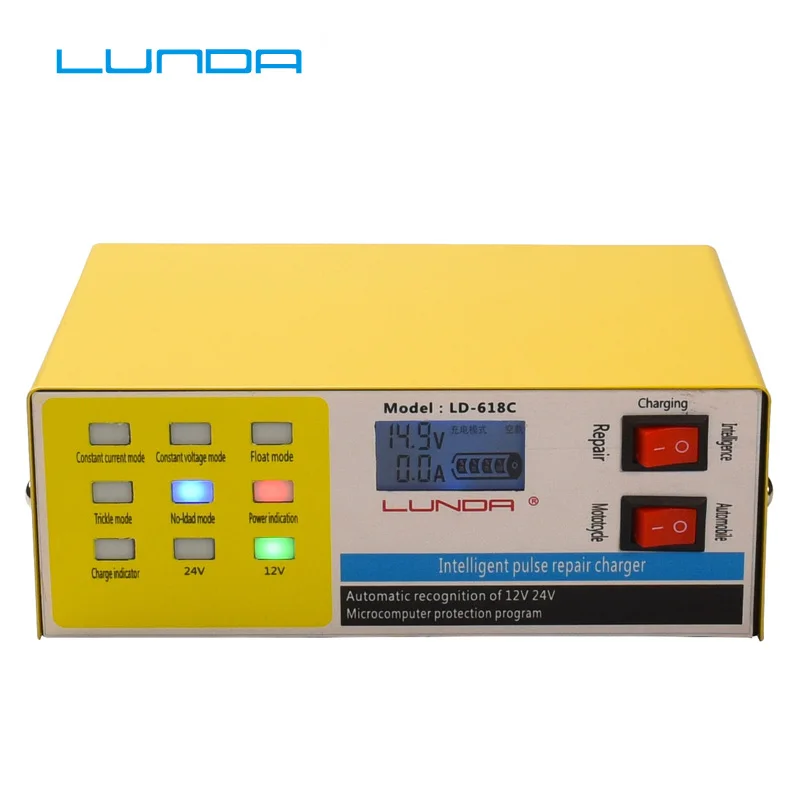

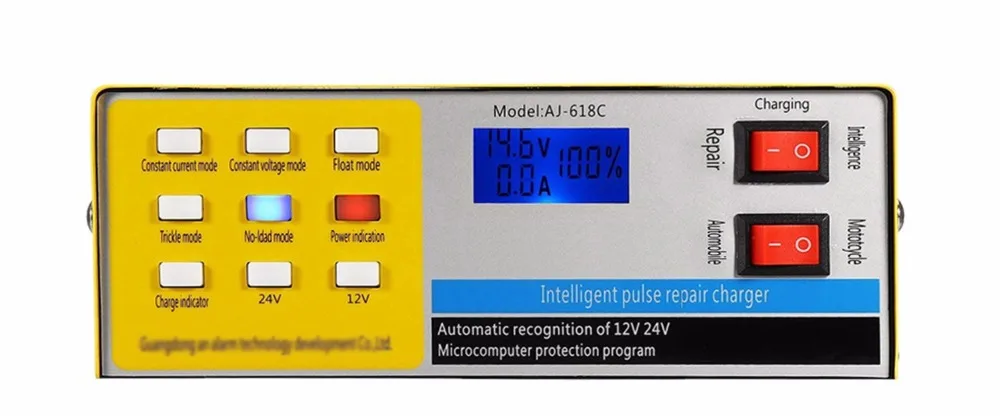

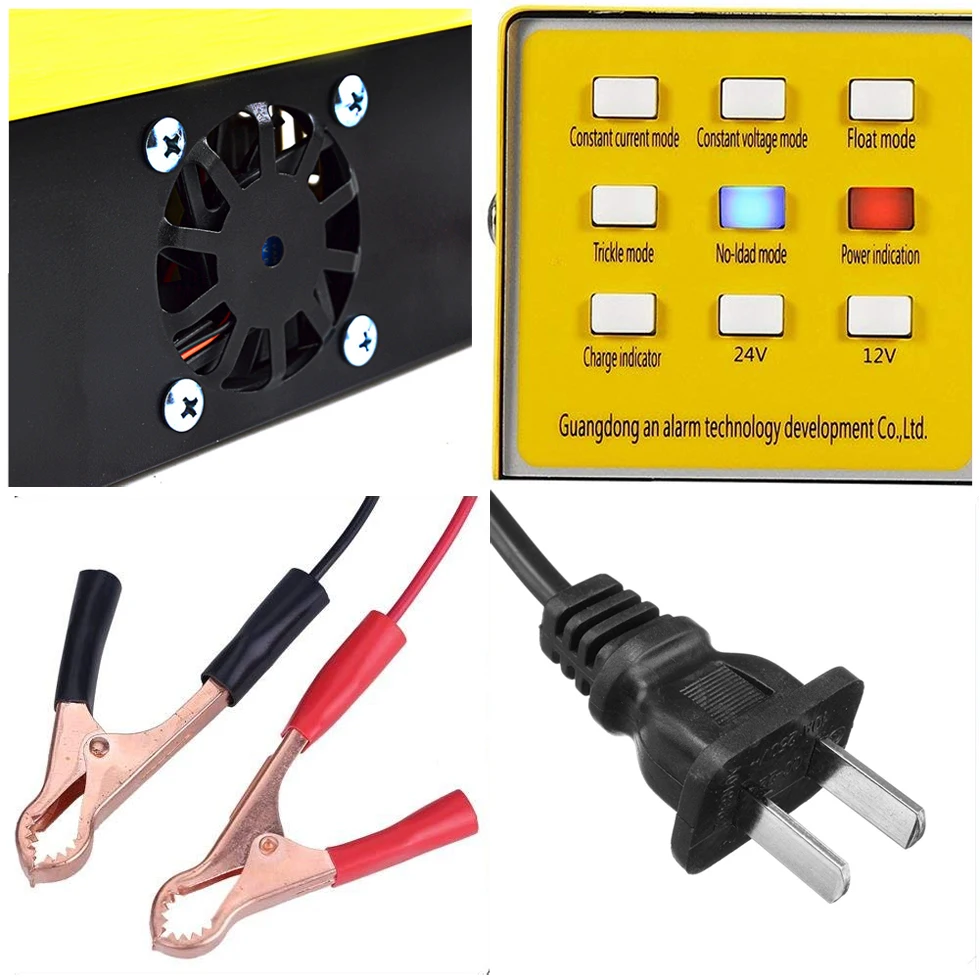

Светодиодный

Введение

5-ти ступенчатый режим

24 V

Свет

Для детей возрастом от 24 V Батарея

12 V

Свет

For12V Батарея

Режим

Пресс

12/24 V Батарея

На холостом ходу, оборот в минуту (режим

Когда нет нагрузки, подключенной к зарядному устройству, светодиодный экран будет отображать только напряжение, мощность около 2 Вт;

Постоянный ток

Означает, что напряжение аккумулятора ниже, чем установленное напряжение зарядного устройства, затем зарядное устройство обеспечивает постоянный ток зарядки для обслуживания батареи и зарядного устройства;

Постоянная Напряжение

Усовершенствованная технология модуляции ширины импульса (PWM), Управление током зарядного устройства и точным выходным напряжением, избегайте перезаряда;

Плавающая зарядка

Когда аккумулятор будет заряжен полностью, зарядное устройство перестанет заряжать, но все еще поставляет постоянное плавающее напряжение и небольшой ток для аккумулятора;

При непрерывной зарядке малым током светодиодный индикатор зарядки

Когда напряжение и ток батареи приблизились к установленному напряжению и току, он превратится в Плавающий заряд от automatiРежим c, это означает полную зарядку, также можно заряжать с плавающим режимом.

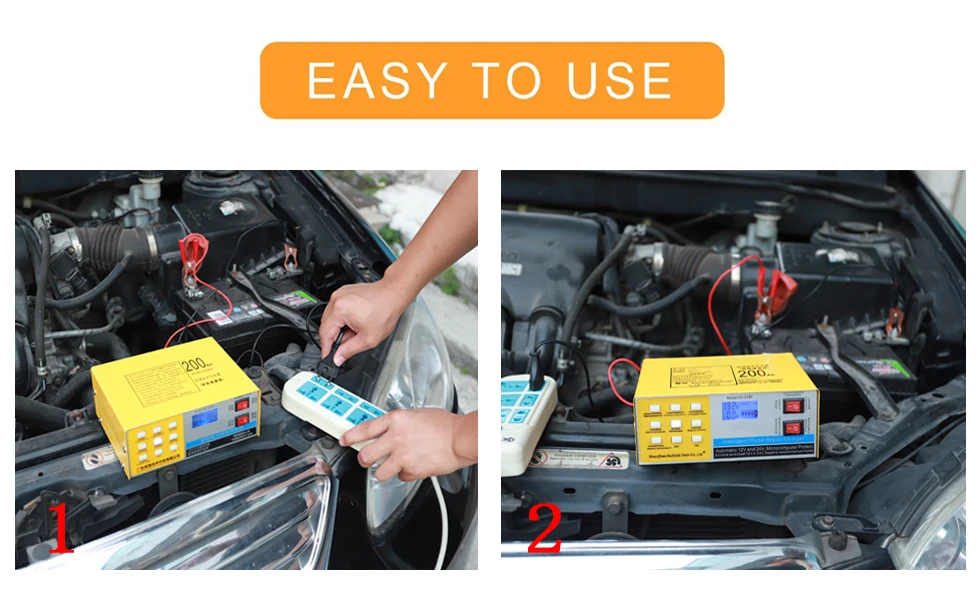

Шаг 1, проверьте и убедитесь, что Номинальное напряжение батареи соответствует выходному напряжению зарядного устройства.

Шаг 2, правильно Подключите зарядное устройство и аккумулятор.

Шаг 3, проверьте и убедитесь, что напряжение питания соответствует входному напряжению зарядного устройства.

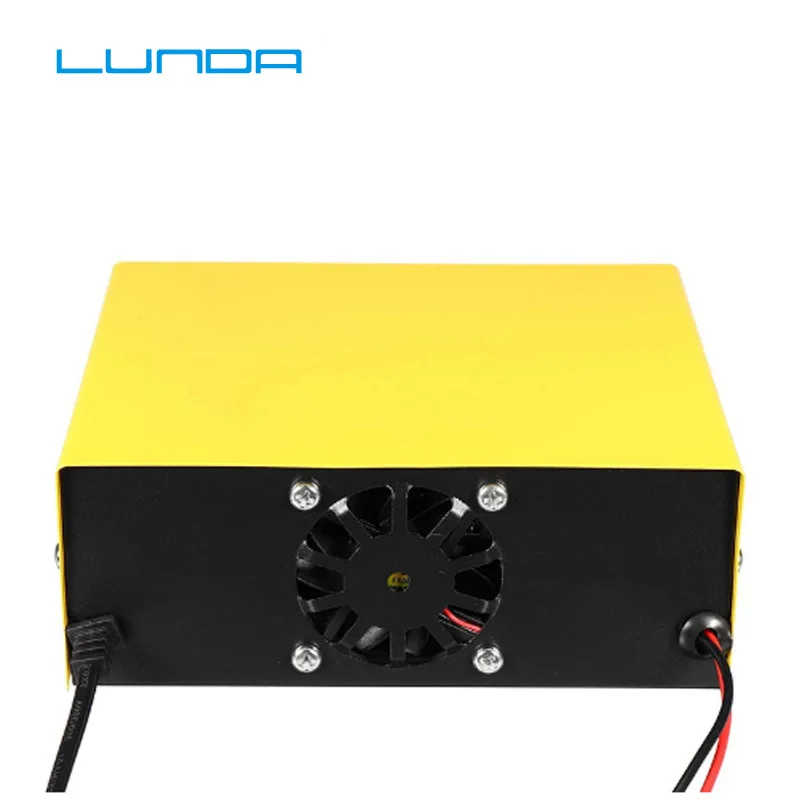

Шаг 4. подключите блок питания и аккумулятор, посмотрите, включен ли индикатор и работает вентилятор охлаждения при зарядке.

Аккумулятор для хранения (Ач)

Время зарядки

Аккумулятор для хранения (Ач)

Время зарядки

6AH

1 час

9AH

1-2 часа

20AH

2-4Hours

36AH

5-6 часов

45AH

6-7Hours

60AH

8-9 часов

80AH

8-10 часов

105AH

10-13 часов

120AH

11-14 часов

150AH

14-16 часов

180AH

16-20 часов

200AH

20-25 часов

Руководство пользователя

I. Резюме

Импульсные быстрые зарядные устройства серии WL разработаны и изготовлены нашей компанией на основе однонапряженных аккумуляторов 12 В, 24 В, 36 В, 48 В, 60 в, 62 в, 72 в и 84 в.

Интеллектуальный компьютер чипы принимаются для всего процесса управления с передовыми технологиями модуляции ширины импульса (PWM). эта серия продуктов имеет небольшой размер, безопасность и гибкость, высокую скорость преобразования, стабильный выходной ток, большой Разработанный объем, длительность и т. д.

Защита от короткого замыкания, защита от обратного подключения, защита от перегрева, а также защита от низкого напряжения. Поэтому Постоянное напряжение и постоянный ток могут быть надежно преобразованы из состояния постоянного напряжения в режим плавающего заряда. Таким образом, отходы энергии и потеря воды могут быть уменьшены во время процесса зарядки, и перегрев батареи и пузырьки могут быть отменены. В результате Срок службы батареи значительно увеличен!

II. Технические параметры

Модель: WL-12-50 WL-24-30

Номинальное входное напряжение: AC150V-250V

Номинальная Рабочая частота: 50-60 Гц

Полный коэффициент преобразования: 93% ± 3%

Диапазон рабочей температуры: от-30 °C до + 35 °C

III. Режимы работы

    Режим постоянного тока:Когда напряжение батареи ниже, чем предустановленное напряжение зарядного устройства, Рабочий режим является постоянным током зарядки, где постоянный ток зарядки обеспечивается зарядным устройством для аккумулятора. В этом режиме и батарея, и зарядное устройство находятся под хорошей защитой.

    Постоянный режим напряжения:Использование модуляции ширины импульса (PWM) может иметь точный контроль тока зарядки и выходного напряжения, так что аккумулятор может быть полностью заряжен, в то же время не перезаряжен.

При непрерывной зарядке малым током светодиодный индикатор режим:Когда напряжение батареи уменьшается до заданного значения, ток зарядки постепенно уменьшится до заданного значения, и зарядное устройство переходит в режим плавающей зарядки от постоянного тока или постоянного напряжения. Даже если зарядка завершена, аккумулятор все еще может быть установлен в режиме плавающей зарядки.

Характеристическая вязкость полимера. Многоступенчатая Защита

    Защита от перегрева:Зарядное устройство автоматически закроется без выхода тока для защиты, когда его температура превышает 105℃, и когда температура уменьшается ниже 80 ℃ или блок питания отключен в течение 10 минут, процесс зарядки может быть восстановлен.

    Защита от короткого замыкания:В случае случайного короткого замыкания зарядное устройство автоматически закроется без тока выхода, и звуковой сигнал для тревоги. После правильного подключения процесс зарядки будет восстановлен.

    Защита от обратной связи:Каждый раз, когда положительные полюса и отрицательные полюса зарядного устройства и батареи не подключены правильно, зарядное устройство автоматически закроется без тока выхода, и сигнал для тревоги. После правильного подключения процесс зарядки будет восстановлен.

    Защита от низкого напряжения:Когда напряжение одной ячейки ниже 1,5 в, зарядное устройство не может быть начато, и сигнал для тревоги. Этот механизм позволяет избежать возможных повреждений, вызванных разрывом напряжения между аккумулятором и зарядным устройством.

V. предупреждения

① Опасное Высокое напряжение находится внутри зарядного устройства, поэтому, пожалуйста, свяжитесь с вашим местным дилером или производителем в случае сбоя оборудования.

② Не используйте под влажностью или высокой температурой, или где есть Фламинго или взрывные устройства.

③ Не блокируйте отверстие охлаждения или используйте зарядное устройство во время охлаждения вентилятора.

Prevent не допускайте попадания дождя или воды в машину, чтобы избежать повреждений.

⑤ Непрофессиональным техникам строго запрещено открывать машину или менять ее цель. В противном случае могут быть причинены тяжелые повреждения.

VI. зарядки операции

Шаг 1, проверьте и убедитесь, что Номинальное напряжение батареи соответствует выходному напряжению зарядного устройства.

Шаг 2, правильно Подключите зарядное устройство и аккумулятор.

Шаг 3, проверьте и убедитесь, что напряжение питания соответствует входному напряжению зарядного устройства.

Шаг 4. подключите блок питания и аккумулятор, посмотрите, включен ли индикатор и работает вентилятор охлаждения при зарядке.

Шаг 5, если зарядное устройство не работает, немедленно отключите электропитание и проверьте все соединительные кабели между электропитанием, батареей и зарядным устройством.

VII. Пожалуйста, обратите внимание

Для более длительного срока службы Избегайте зарядки аккумулятора после его полного потребления. И, всегда хорошо заряжать и разряжать этот свинцово-кислотный аккумулятор часто. Если аккумулятор 12 В потребляется (ниже 10 в), во-первых, аккумулятор будет сильно поврежден, а во-вторых зарядное устройство также будет защищено из-за перегрузки тока. Это означает, что ваша батарея ниже 10 В, что является тяжелой недостаточностью мощности. Обратите внимание в следующий раз при использовании аккумулятора!

После нескольких минут или даже более короткого времени батарея показывает полную зарядку.

1. Изучите, есть ли защита от перегрузки по току, защита от перегрева или защита от низкого напряжения, вызванные не совместимым напряжением, а также проверьте, работает ли Вентилятор охлаждения.

2. Может быть батарея поглощена или уже полностью заряжена (Лучше проверить снова после разрядки или взять другую батарею для тестирования).

3. Добавьте режим настройки аккумулятора или дистиллированную воду.

4. Проверьте и убедитесь, что выходные зажимы от зарядного устройства хорошо подключены к батарейным полюсам.

Корпус батареи нагревается при зарядке или аккумулятор не может быть полностью заряжен после длительной зарядки.

1. Проверьте, есть ли короткое замыкание в аккумуляторе, что может привести к отказу от напряжения зарядки, достигающего предустановленного напряжения зарядного устройства.

2. Есть утечка 0,3а ≥ в батарее.

3. дефектные материалы или качество изготовления используются в производстве батарей. Подлинные батареи настоятельно рекомендуется.

4. Замена батареи и проверка снова.

Зарядное устройство мигает для тревоги или отказывается работать, хотя все кабели правильно подключены.

1. Проверьте батарею, чтобы узнать, есть ли защита от низкого напряжения из-за недостаточной мощности (не совместимое напряжение).

2. прерывание срока службы в связи с длительным сроком службы или короткого замыкания в связи с большим внутренним сопротивлением.

3. Проверьте, не подает ли аккумулятор тревожный сигнал при подключении только к сети питания.

4. Замена батареи и проверка снова.

Для аккумуляторов транспортных средств, аккумуляторы для мотоцикла (небольшой объем), которые уже долгое время не используются, индикатор зарядки может не включаться при зарядке (из-за небольших требований к току из-за большого внутреннего сопротивления). В этой ситуации вы можете заряжать одновременно с большой разрядкой питания Расход топлива. это означает, что вы можете определить, является ли зарядное устройство дефектным, и в то время индикатор зарядки будет мигать. (как правило, вы можете продолжать Плавающий заряд примерно за 1 час после выключения индикатора зарядки до полной зарядки. В это время батарея находится в отличном состоянии, вы можете использовать свободно) (хотя индикатор не мигает, зарядное устройство на самом деле заряжает аккумулятор в плавающем режиме. И, как только большой ток нужно от аккумулятора обнаружен зарядным устройством, индикатор будет мигать).

Специальное примечание:

1. зарядные батареи утечки в первый раз должны контролироваться вручную. Во избежание перезарядки и пузырьков, в течение 1 и 2 раз зарядка должна быть остановлена сразу же после того, как будет обнаружен рост температуры аккумулятора. Повышение температуры означает, что батарея заполнена перед зарядкой или есть утечка, которая не влияет на ее использование.

2. Когда зарядное устройство заряжается от аккумулятора, охлаждающий вентилятор должен работать регулярно.

3. Регулируемое зарядное устройство может регулировать текущий размер в соответствии с потребностями батареи для лучшей защиты аккумулятора. Например, если ток 30А перед зарядкой, вам рекомендуется уменьшить до 25А. Аналогично, если 25А, вам рекомендуется уменьшить до 20А. Интервал 20% должен лучше защитить ваш аккумулятор, а также ваше зарядное устройство.

4. Если аккумулятор не нужен срочно, вам рекомендуется заряжать на 1/10, т. е. 10AH аккумулятор до 1А зарядный ток.
