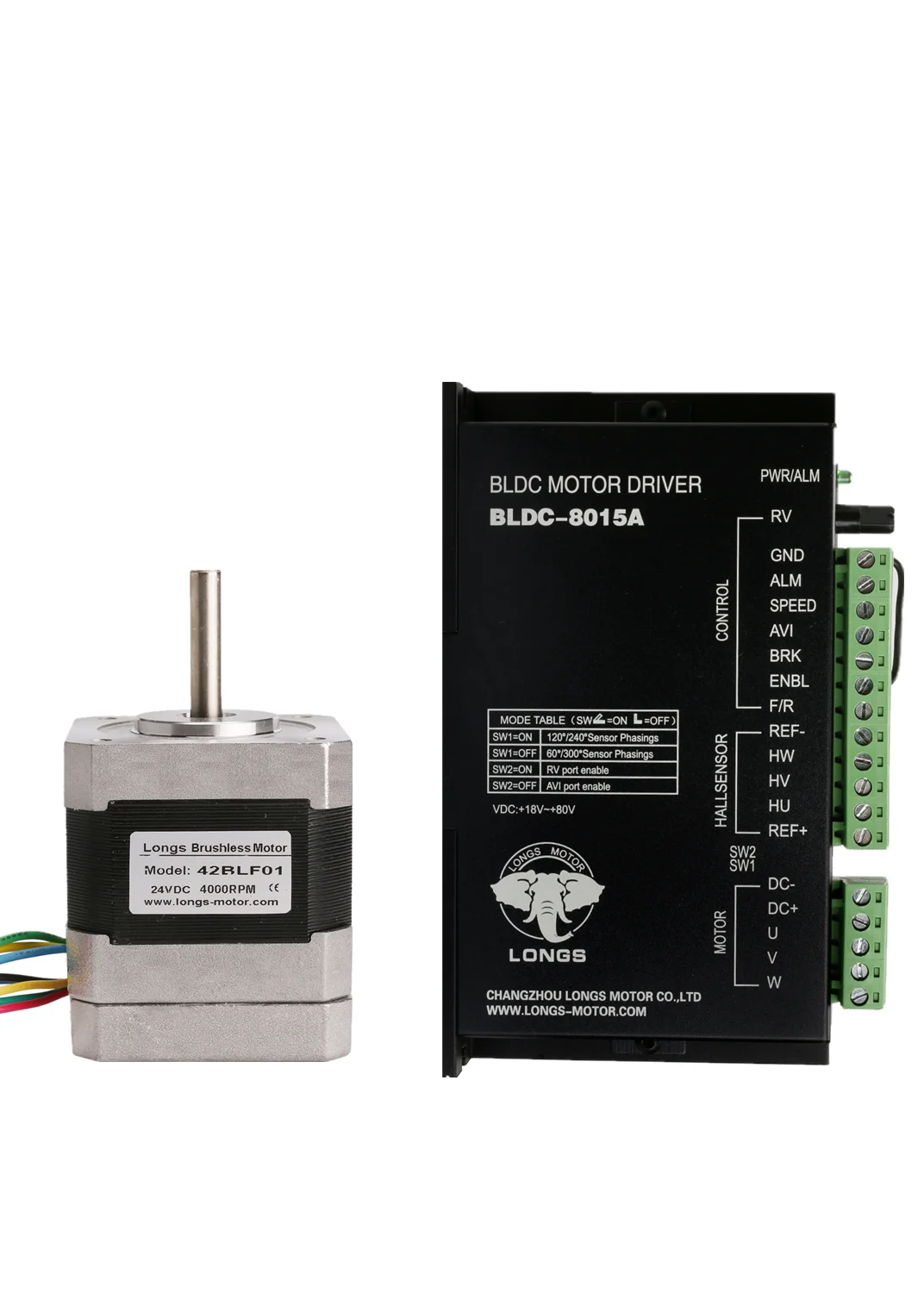

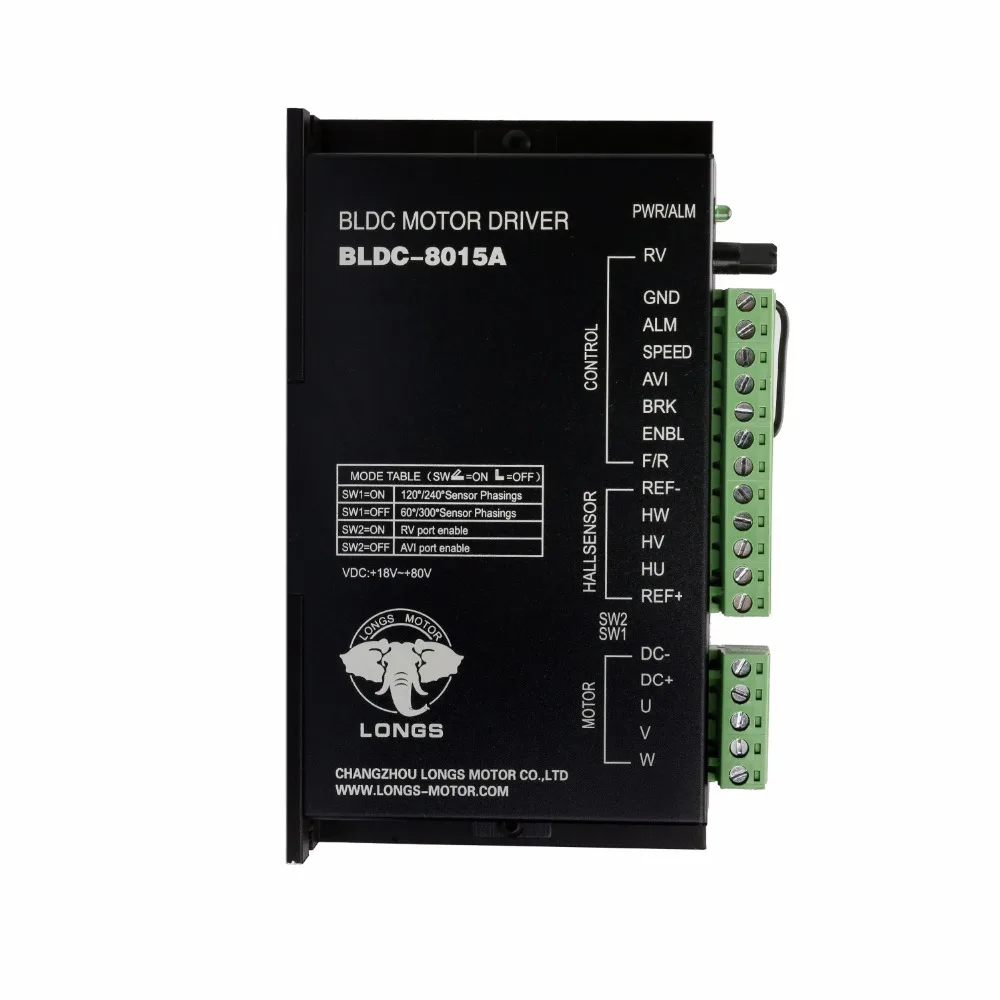

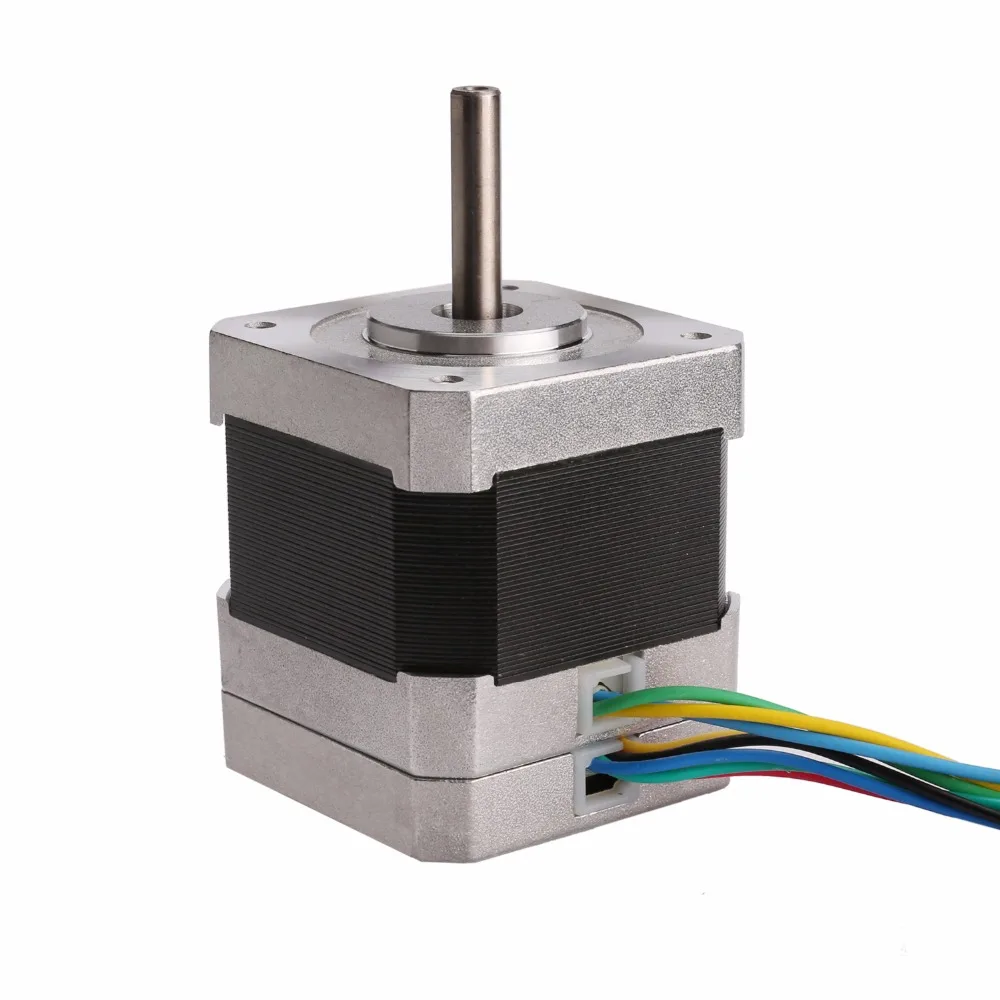

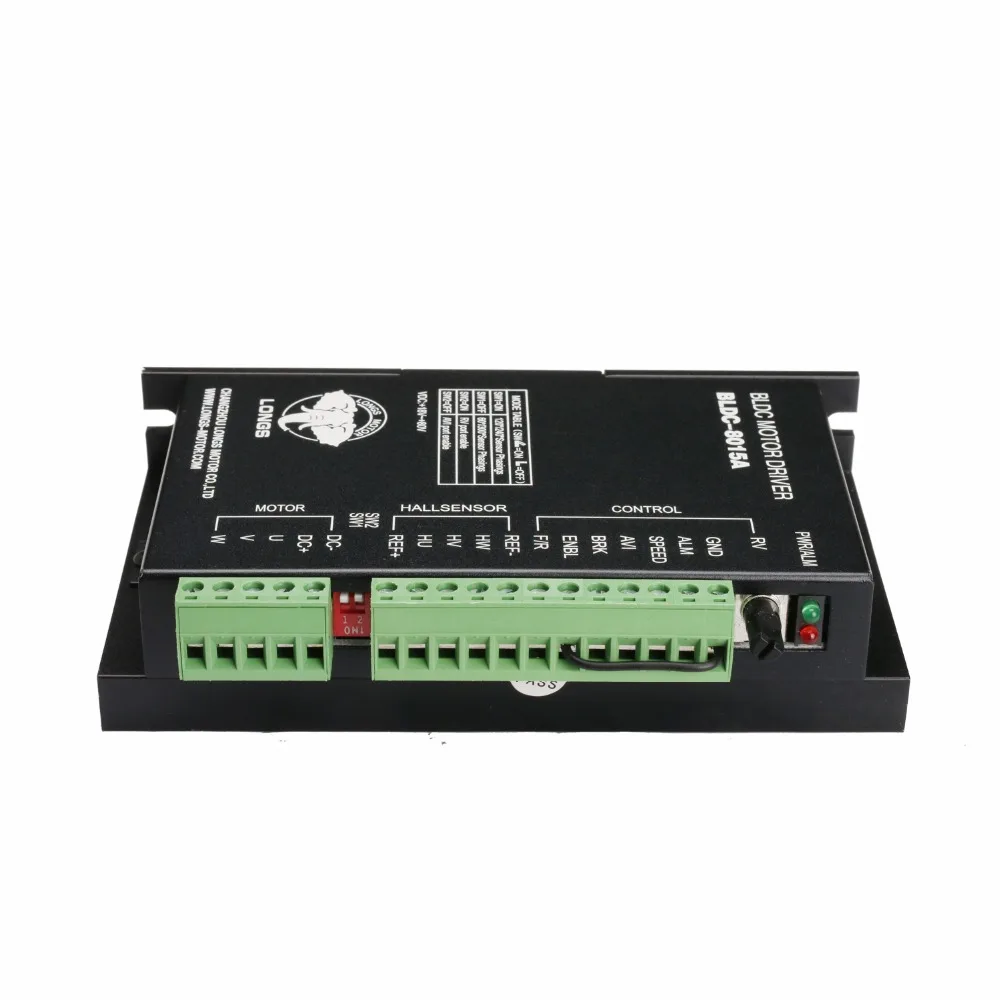

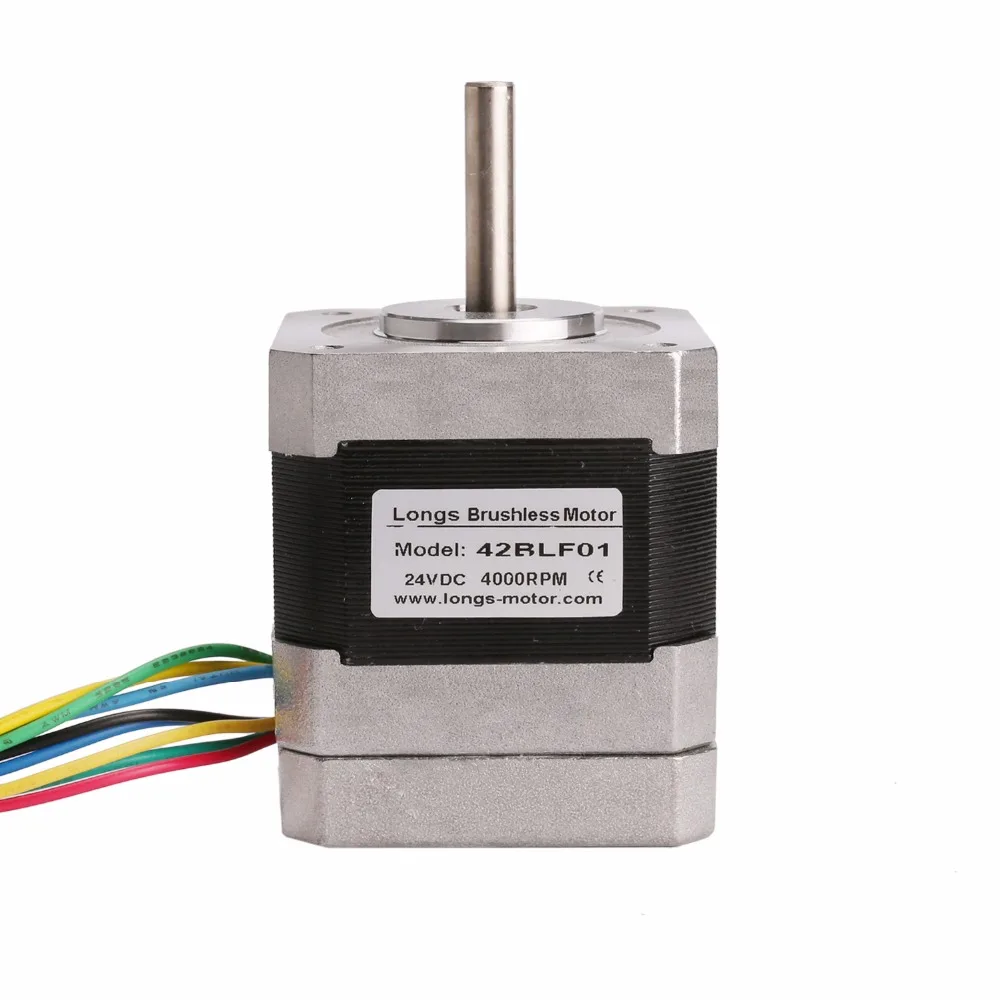

1 шт. бесщеточный двигатель постоянного тока Nema17 42BLF01 26 Вт 24 в 4000 об/мин

1.Бесщеточный двигатель постоянного тока Nema17

● SPWM, скорость/ток, так же, технология close loop, плавное вращение

L выход плавного крутящего момента в диапазоне скоростей (8000 об/мин Макс.)

L 1:75 Максимальный коэффициент регулирования скорости

L 60 °/300 °/120 °/240 ° Регулируемый Электрический угол

Регулировка скорости l: Регулировка потенциометра/аналоговый вход

L запуск/шаг, быстрый тормоз, переключение вращения CW/CCW

L выход скорости, сигнал тревоги (O.C.)

L над током, над напряжением, ларек, отсутствует сигнализация скорости

Параметры

Электрические параметры (Tj = 25 °C)

Мощность

24 ~ 50 В постоянного тока, емкость: до моторов

Выходной ток:

Номинальная 15A, пиковая 45A(≤ 3s)

Режим вождения

SPWM

Изоляции рез

> 500MΩ

Прибор для тестирования Диэлектрической прочности

500V/мин

Вес

Около 300 г

Окружающего требование

Вентилятор охлаждения

Само круто

Защита окружающей среды

Держите подальше от масла, пыли и кислого газа

Температура

0 °C ~ + 50 °C

Влажность

<80% относительной влажности

Вибрация

5,7 м/с2。Макс.

Температура хранения.

-20 °C ~ + 125 °C

Функция Описание

Источник питания: DC + ; DC-

Напряжение: 24 ~ 50 постоянного тока, обычно применяется Линейный источник питания (приложение), напряжение пульсации выше 50 в может повредить драйвер. Выходной ток LPS должен быть на 60% больше, чем у драйвера. Чехол переключателя питания (настоятельно рекомендуется) применяется, пожалуйста, обратите внимание, что ток должен соответствовать току двигателя.

Внимание: неправильное подключение может привести к повреждению драйвера.

Выбор регулировки скорости (RV ; AVI)

1. Настройка скорости с помощью потенциометра (RV). dipswitch SW2 должен быть в состоянии, чтобы включить эту функцию. CW поворот потенциометра увеличит скорость. CCW-скорость вниз.

2. Настройка скорости с помощью аналогового ввода (AVI). Dipswitch SW2 должен быть выключен, чтобы включить эту функцию. Терминал AVI принимает напряжение 0 ~ 5 В или сигнал PWM от контроллера. Терминал AVI с входным сопротивлением 100K, потребляемый ток ≤ 5 мА.

С помощью таблицы размеров

SW2

Команда

Скорость регулировки

Comman

В настоящее время

На

RV

CW-Скорость вверх, CCW-скорость вниз

-

-

OFF

AVI

0 ~ 5 в аналоговый вход

0 ~ 5 В напряжение

≤ 5mA

OFF

AVI

PWM

1 кГц рабочий цикл

-

Для регулировки скорости можно использовать только один из двух вышеуказанных режимов (должен быть включен другой режим). После применения AVI терминала, (RV) потенциометр должен быть CCW повернут в минимальное положение. PWM сигнал 5V TTL уровень.

 Запуск/остановка (ENBL)

Терминал ENBL применяется для управления запуском/остановкой двигателя, общий положительный терминал + 5 В.

Оптическая муфта от короткого замыкания делает двигатель запускаться, открытая цепь делает мотор остановленным.

Смотрите ниже цепи

Вращение CW/CCW (F/R)

F/R терминал применяется для переключения направления вращения двигателя, общий положительный терминал + 5 В.

Двигатель работает в CCW, когда Оптическая муфта короткого замыкания, двигатель работает в CW, когда Оптическая муфта является открытой схемой.

Внимание: Не меняйте последовательность подключения фазовых проводов двигателя, чтобы переключить направление вращения.

Моторная Тормозная команда (BRK)

BRK терминал применяется для быстрого остановки вращения. Двигатель будет останавливаться обычно в пределах 50 мс. Но инерция нагрузки не может превышать 2 раза Инерции Двигателя, в противном случае тормоз вызовет сигнализация для водителя.

Время ускорения и торможения необходимо поместить в чехол контроллера с слишком большой нагрузкой,

И, пожалуйста, не используйте функцию тормоза в таком состоянии.

Короткое замыкание оптической муфты тормозит двигатель, оптический муфта открытого замыкания двигатель для запуска.

Настройки различных Электрический угол

Dipswitch SW1 может быть настроен для установки двигателей с различными электрическими ангелами

SW1

На

Сигнал Холла 120 ° или 240 °, они находятся в противоположном направлении вращения

OFF

Сигнал Холла 60 ° или 300 °, они находятся в противоположном направлении вращения

 Скорость вращения двигателя (скорость)

Импульсы, генерируемые драйвером, пропорциональны скорости двигателя (изолированный выход O.C.), его можно увеличить, чтобы быть случайным уровнем. 6 многочастотный обработанный выход.

Скорость двигателя = 60 × скорость (пульс freq.)/импульсы на об. Двигателя; p.p.r = моторный полюс pairs× 6

Сигнал тревоги (ALM)

Драйвер войдет в режим защиты и остановит двигатель, работающий в чехол от перегрузки по току, перенапряжения, короткого замыкания, стоячего двигателя, светодиодный драйвер будет светильник, и сигнал ALM будет доступен. Отрежьте

Источник питания водителя, проверка проводки и напряжения. Высокое напряжение не допускается для большого инерционного двигателя, так как это может привести к частому запуску/остановке и перенапряжению. Схема этой функции относится к изображению. 2.

Терминалы Описание

Терминал mark

Описание продукта:

DC +;DC-

Напряжение поставки драйвер

U;V;W

Для того чтобы поехать на автомобиле потенциальных клиентов. Убедитесь, что правильно подключено к приводам двигателя.

REF +;REF-;HU;HV;HW

Подключение датчика Холла, REF +;REF-предназначены для питания холла. Убедитесь в правильном подключении к залам.

AVI;ENBL;F/R;BRK;Vcc

Управление входом, см. Изображение ниже

Скорость; ALM

Выход сигнала,(O.C.)

Схема подключения

Приложение: схема линейного источника питания

TX-изоляция трансформатора

VDC + & asymp; 1,414 × Vout, Vout предлагается AC21 ~ 28V для этого драйвера

Мощность трансформатора определяется током двигателя

C1 = 100V/2200 мкФ; C2 = 400V/0,22 мкФ;
