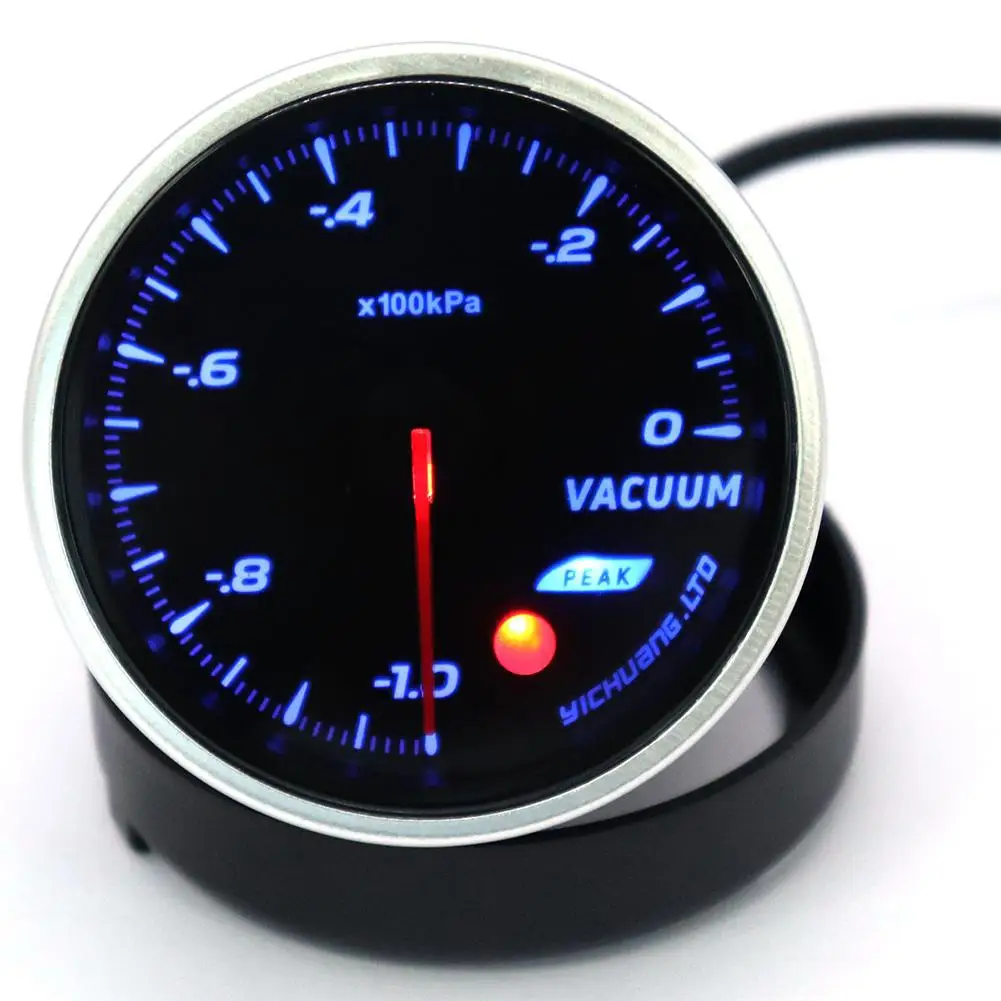

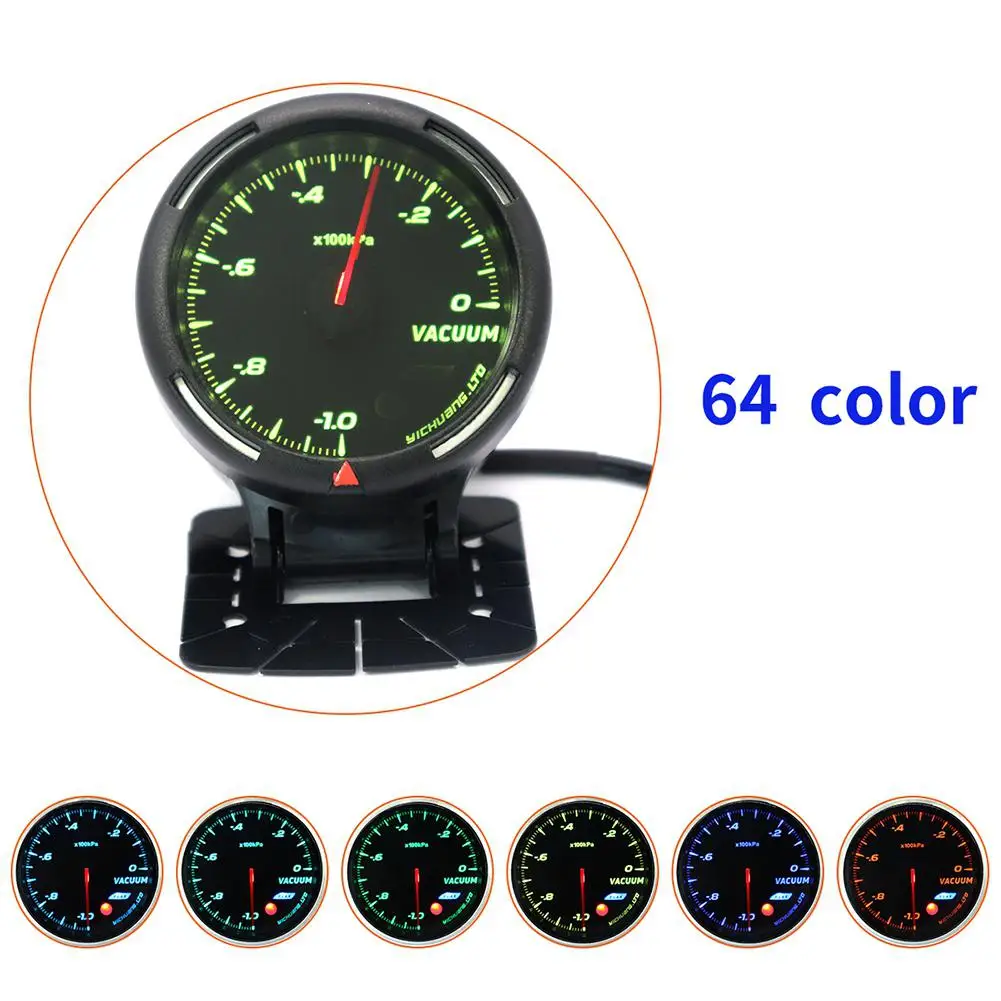

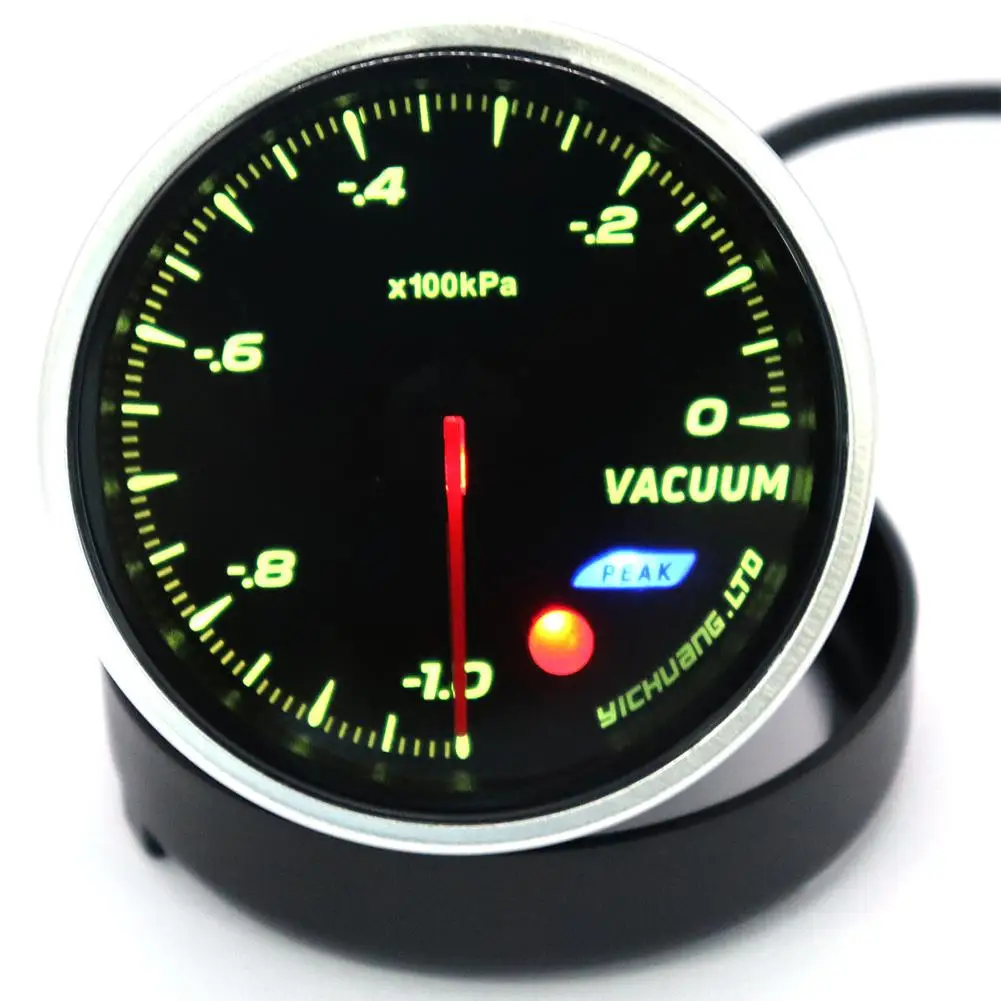

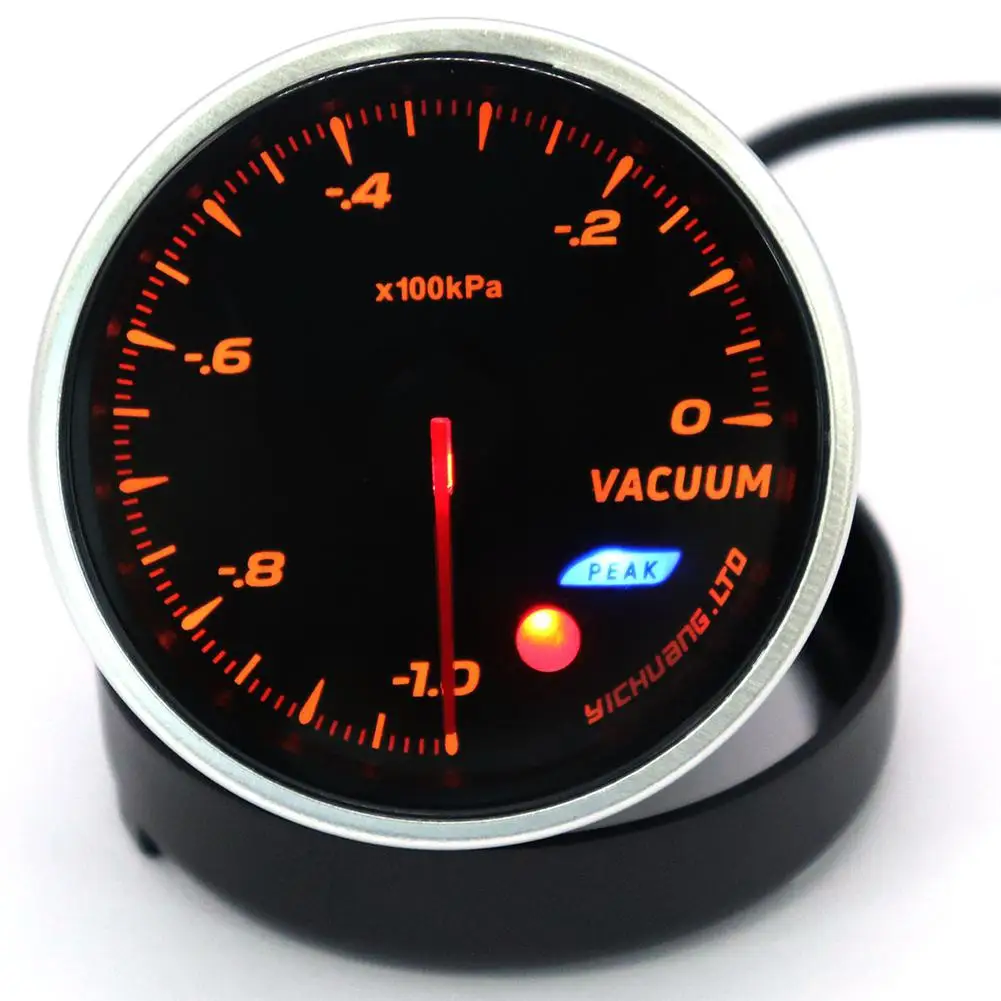

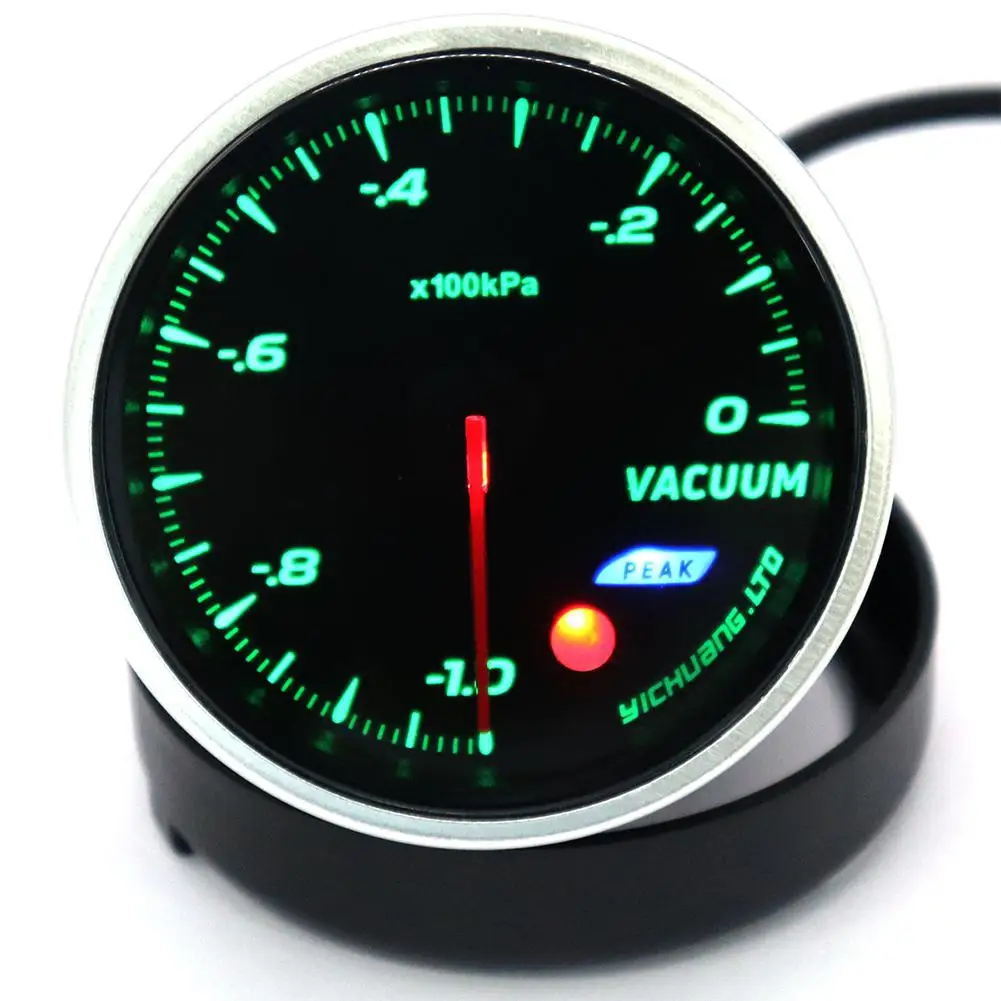

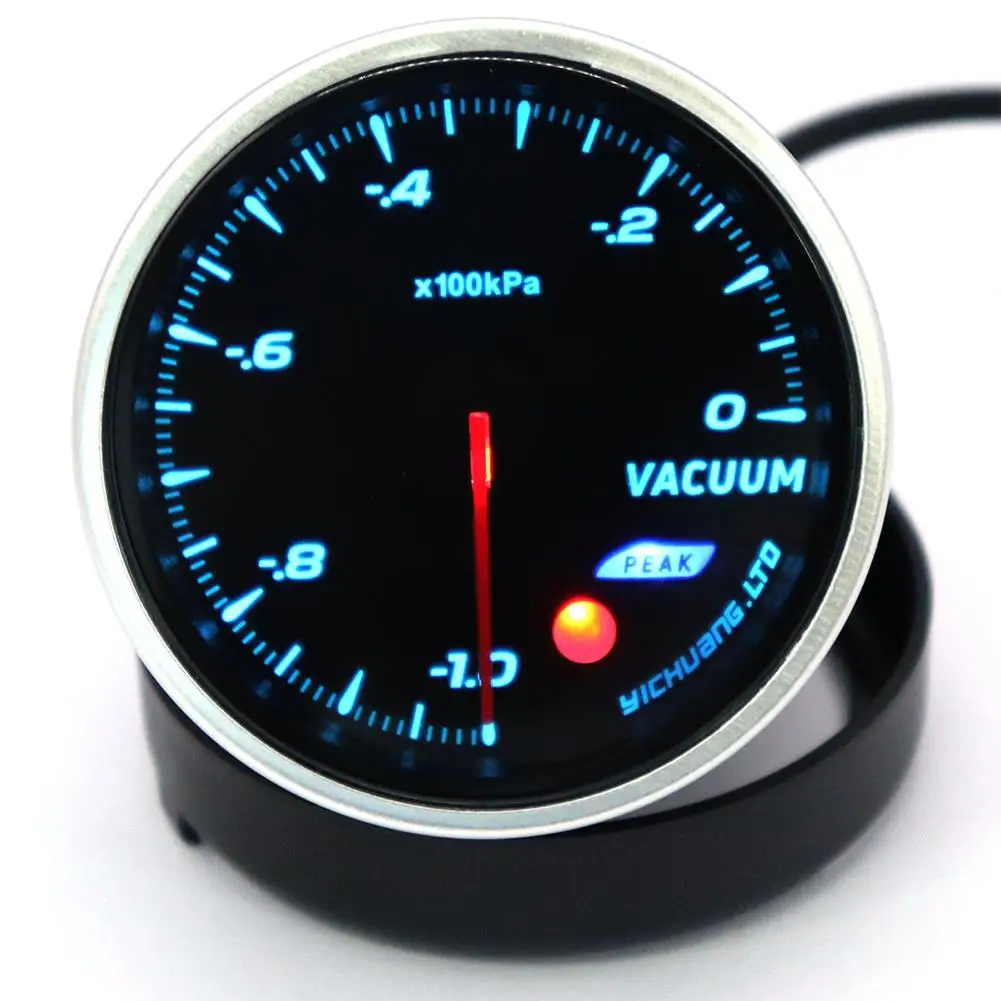

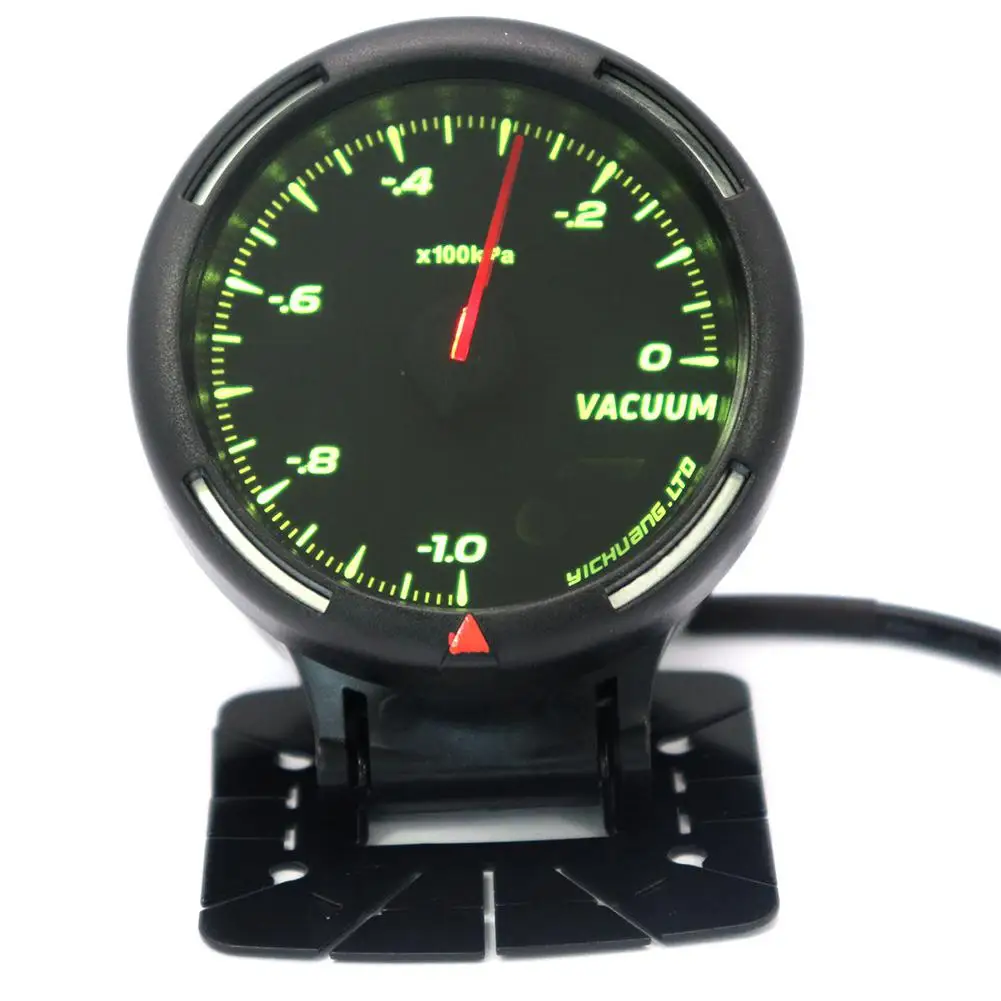

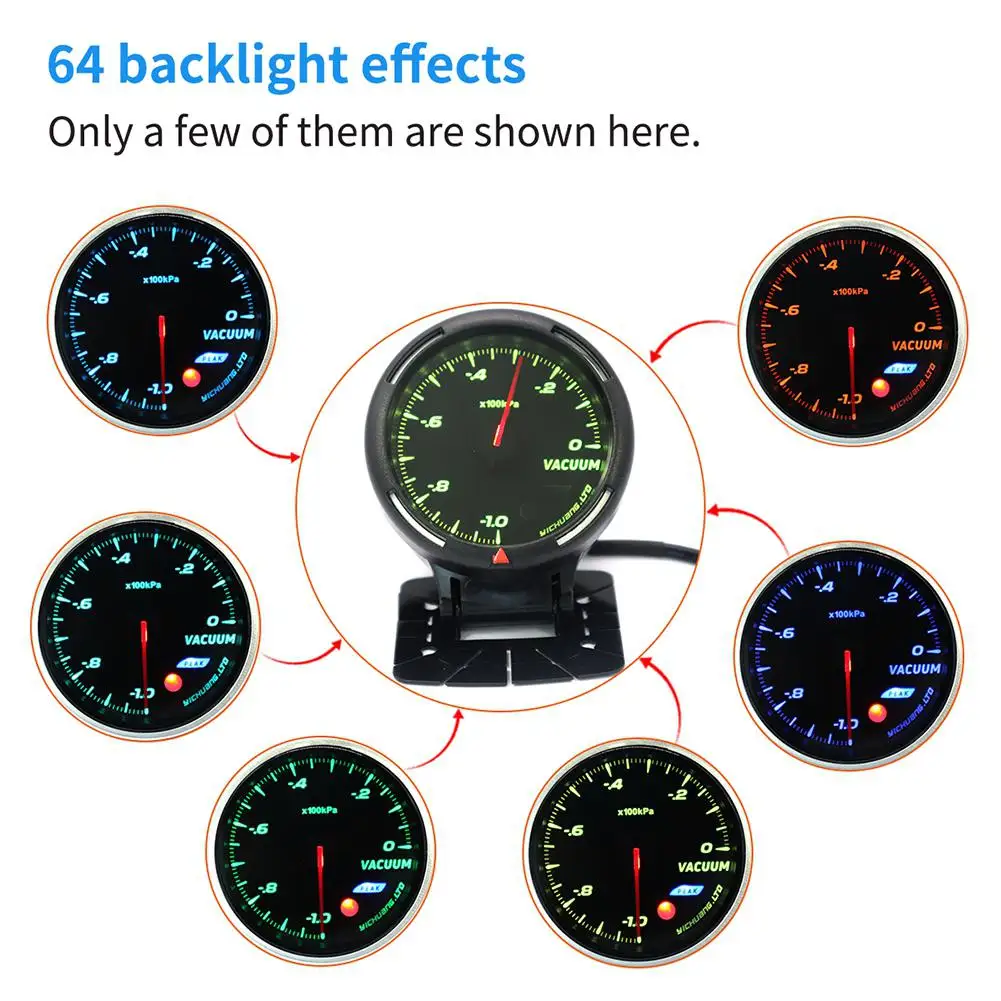

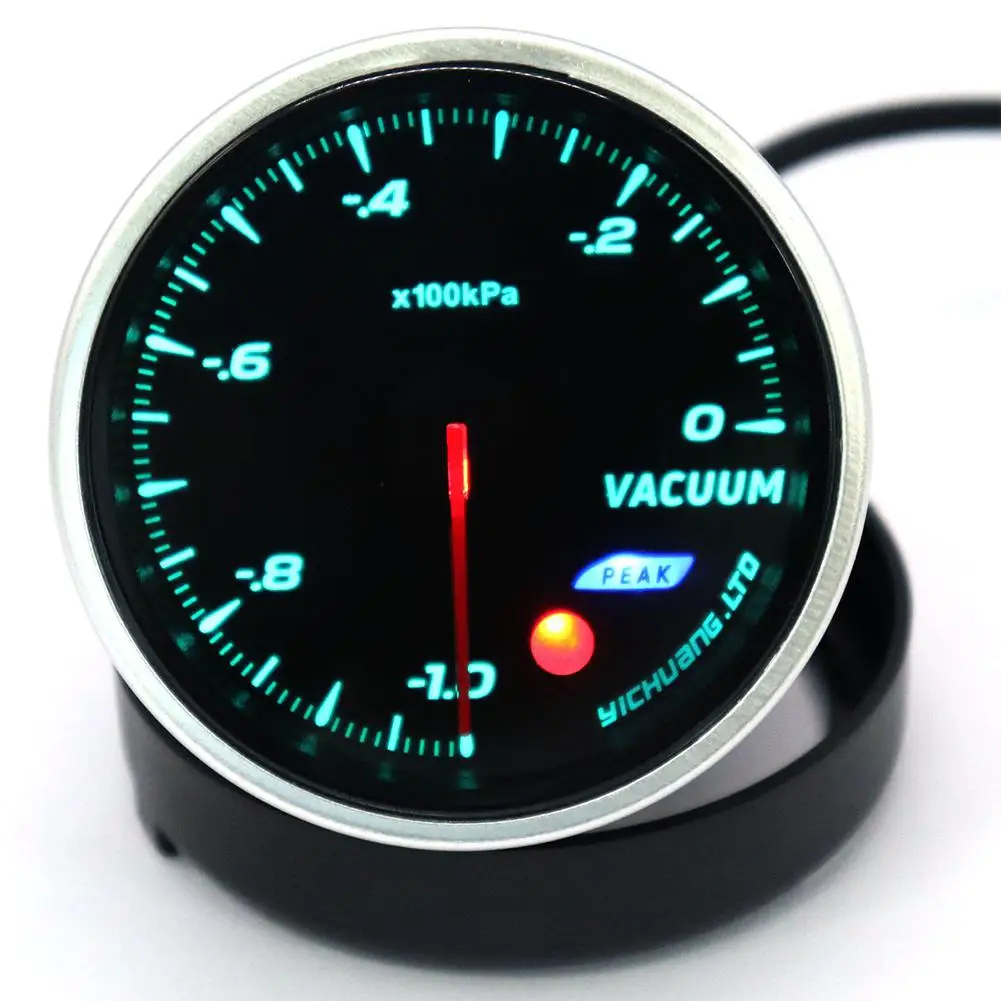

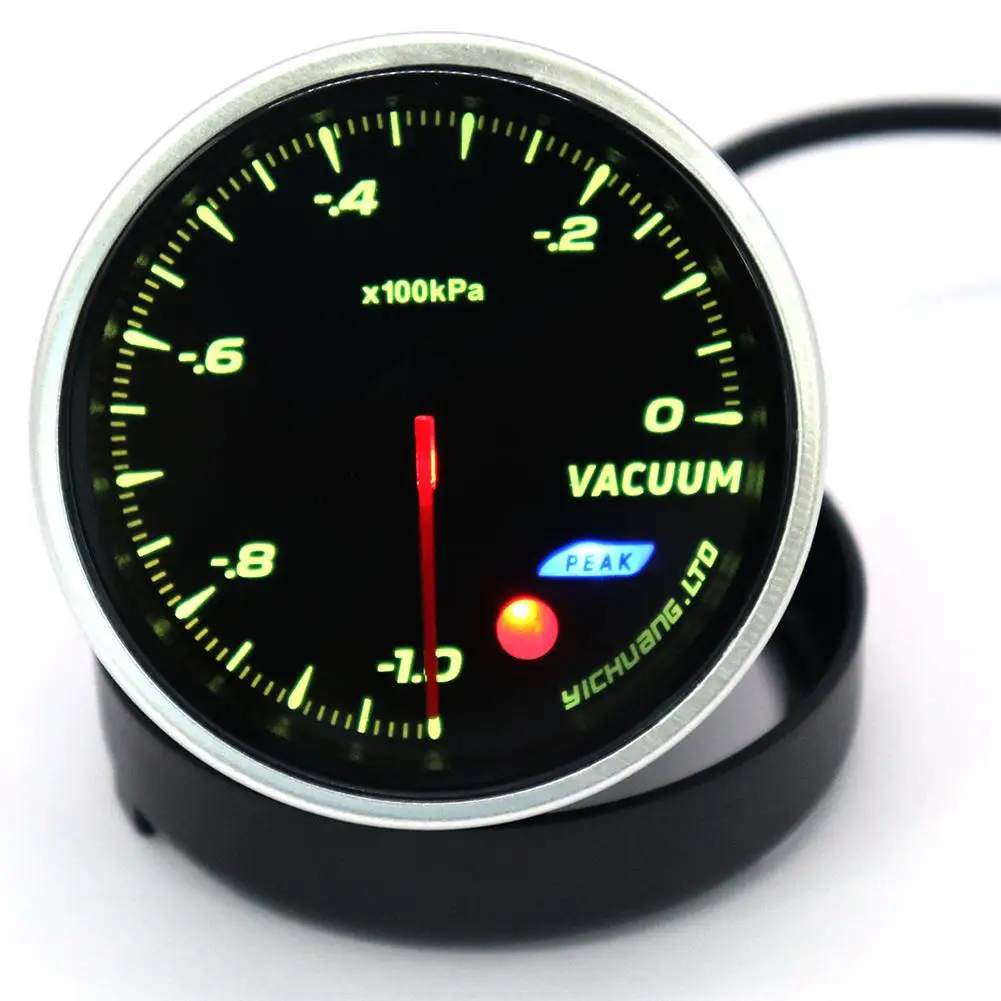

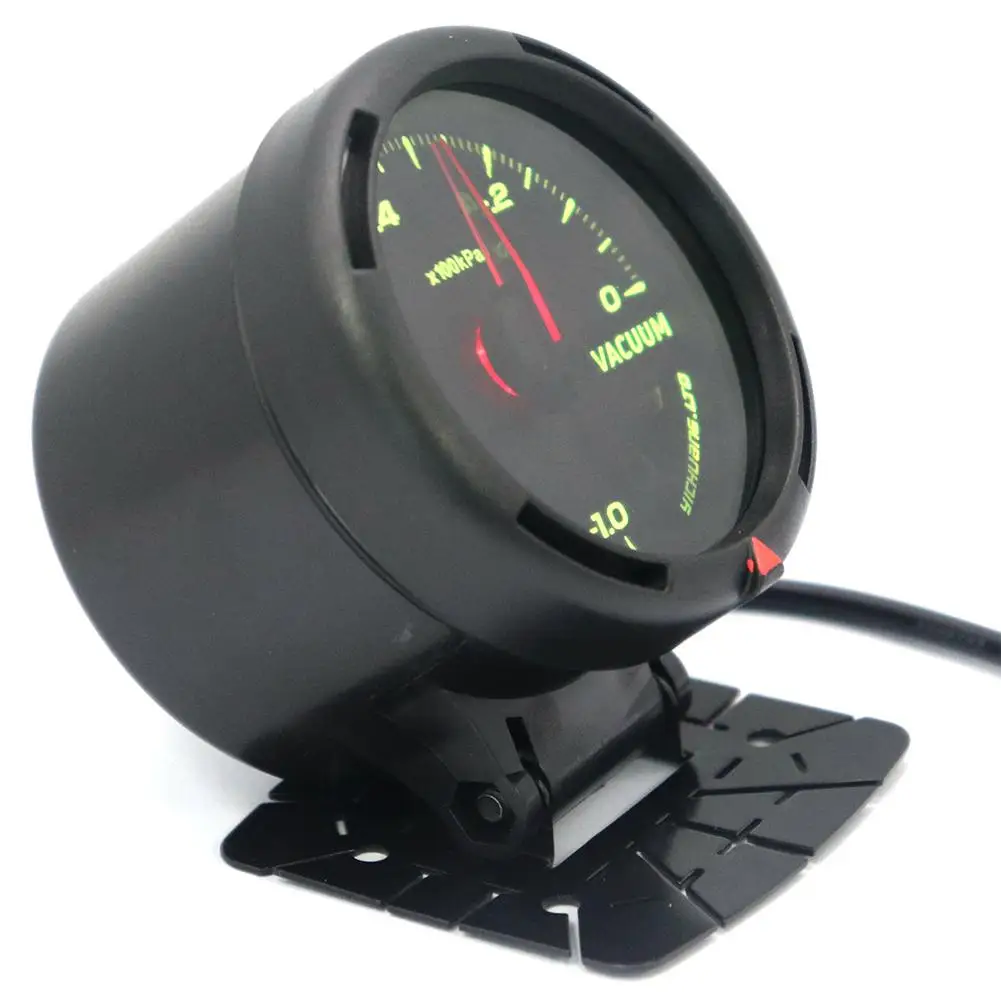

12В Автомобильный 64 цветный Регулируемый вакуумный измеритель 100 кПа

12В Автомобильный 64 цветный Регулируемый вакуумный измеритель 100 кПа

Описание:

Название продукта: вакуумный счетчик

Материал корпуса: пластик

Цвет корпуса: черный

Вес изделия: Вес брутто: 358 г, вес нетто: 288 г

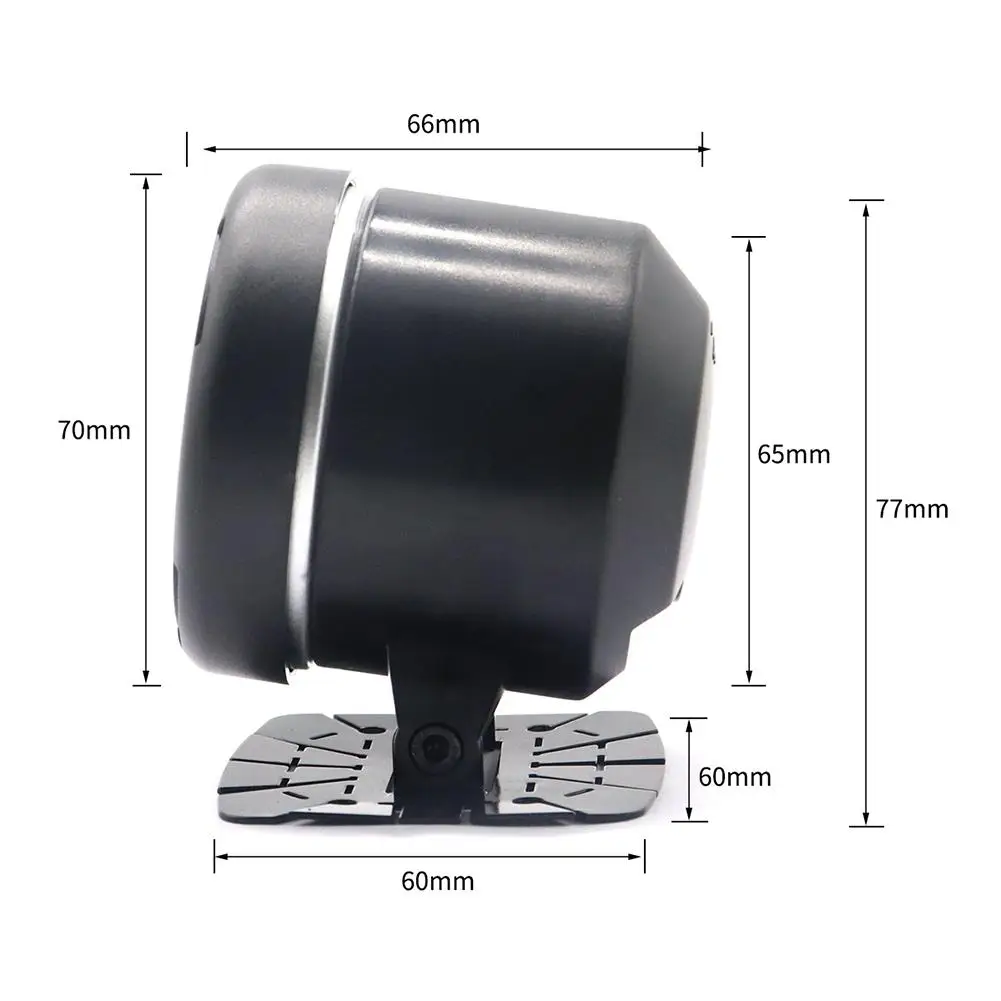

Размер изделия: диаметр передней части: 70 мм диаметр задней части: 65 мм толщина 70 мм;

Размер упаковки: 120*78*186 мм

Рабочее напряжение: 10-16 В (только для транспортных средств 12 В)

Рабочий ток: максимальное значение при подключении счетчика

Красная линия: 200A (когда выключатель зажигания закрыт) 0.2mA (когда переключатель зажигания выключен)

С изображениями черно-белых линий: 0.5mA

Диапазон температур: рабочая температура

Инструмент:-30 (-22) ~ + 80 (176)/-30 (-22) ~ + 60 (140)

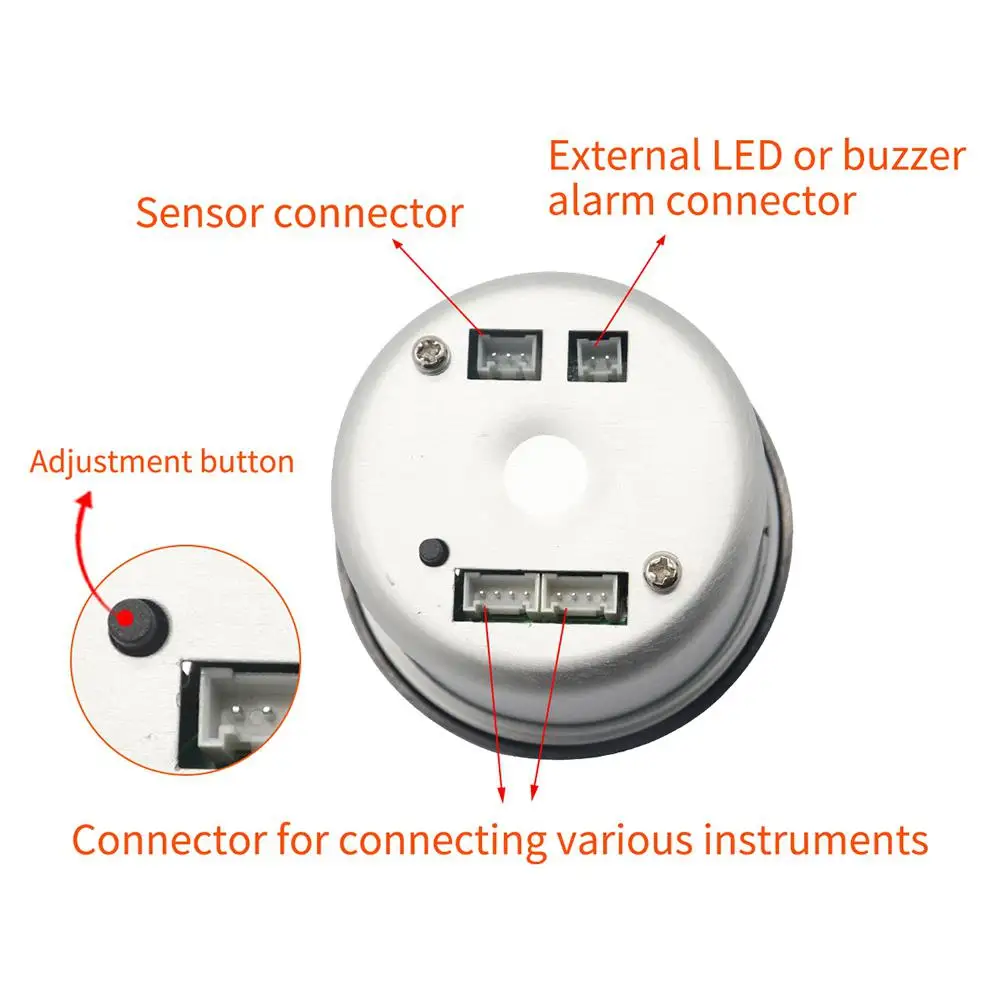

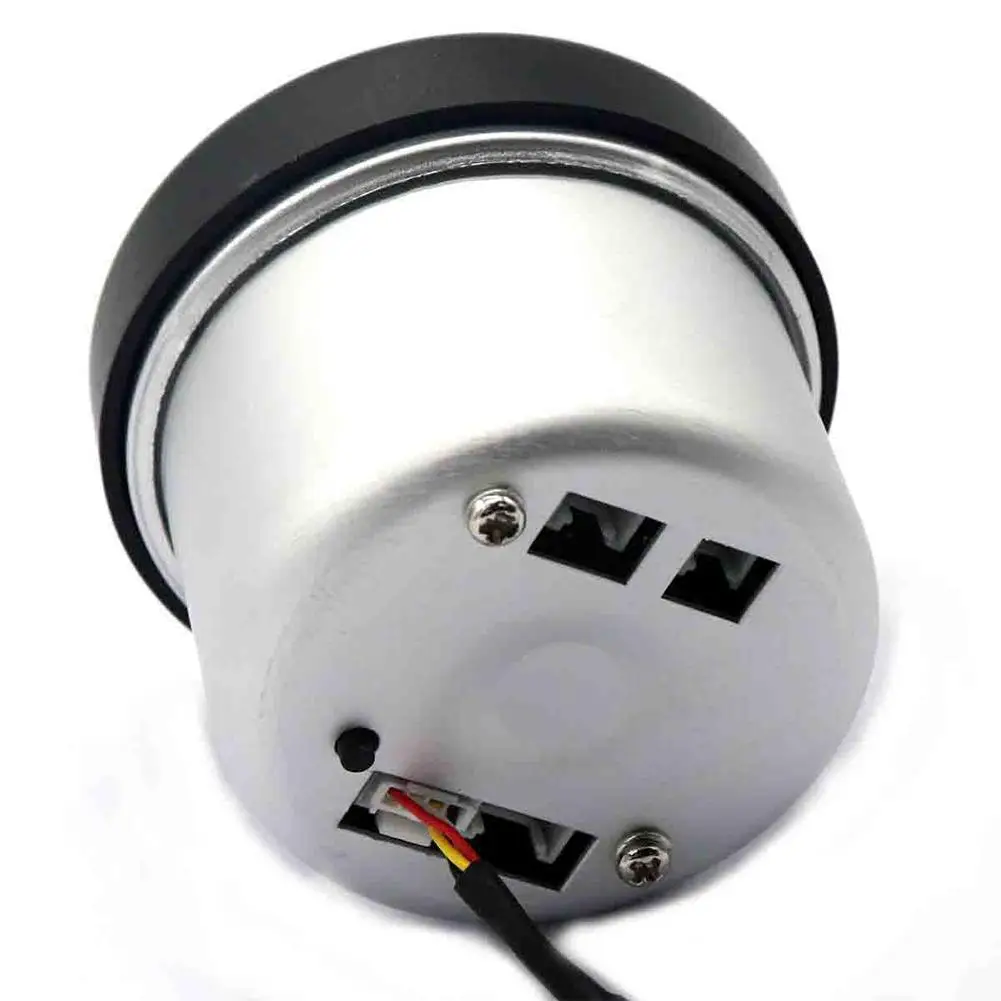

Описание подключения проводки инструмента: красная линия: подключите положительный Полюс источника питания (+ 12 В)

Оранжевая линия: ING (когда переключатель зажигания включен, подключите 12 В)

Белая линия: ILM line, подсветка (+ 12 В)

Черная линия: заземление (подключено к отрицательному полюсу источника питания)

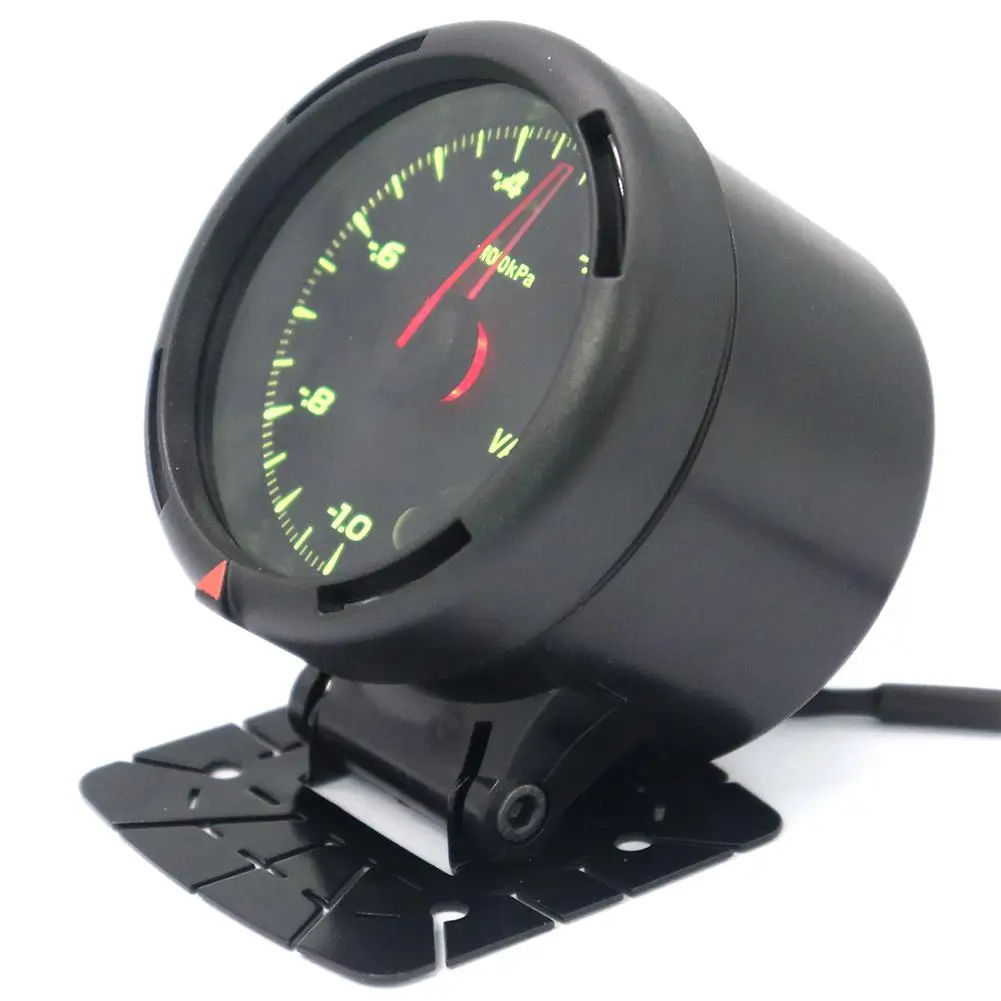

Использование передней крышки: красный треугольник может использоваться в качестве предельного знака, например, ограничения скорости, а не предупредительного индикатора; для перемещения положения Красного треугольника, снимите переднюю крышку один раз, затем Отрегулируйте ее положение и переустановите.

Форма упаковки: картонная упаковка

Упаковочный лист:

Вакуумметр * 1

Оболочка * 1

Передняя крышка * 1

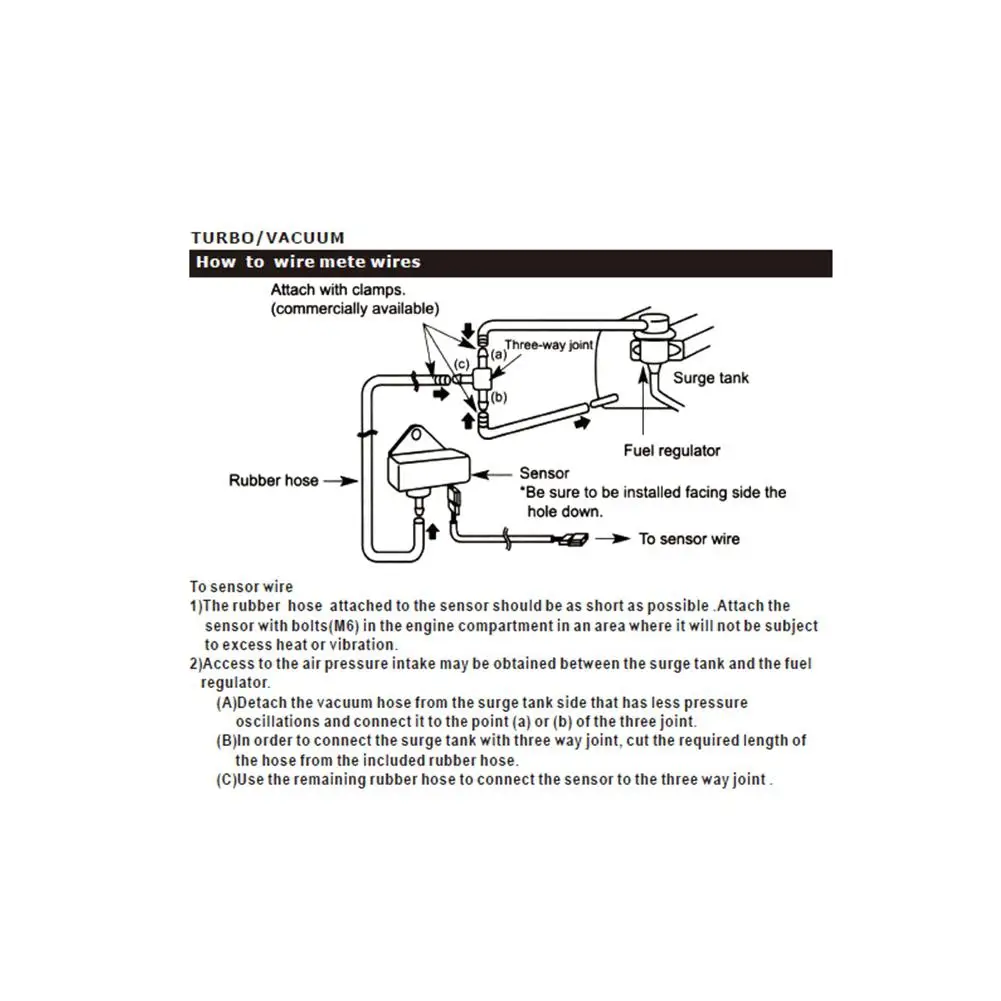

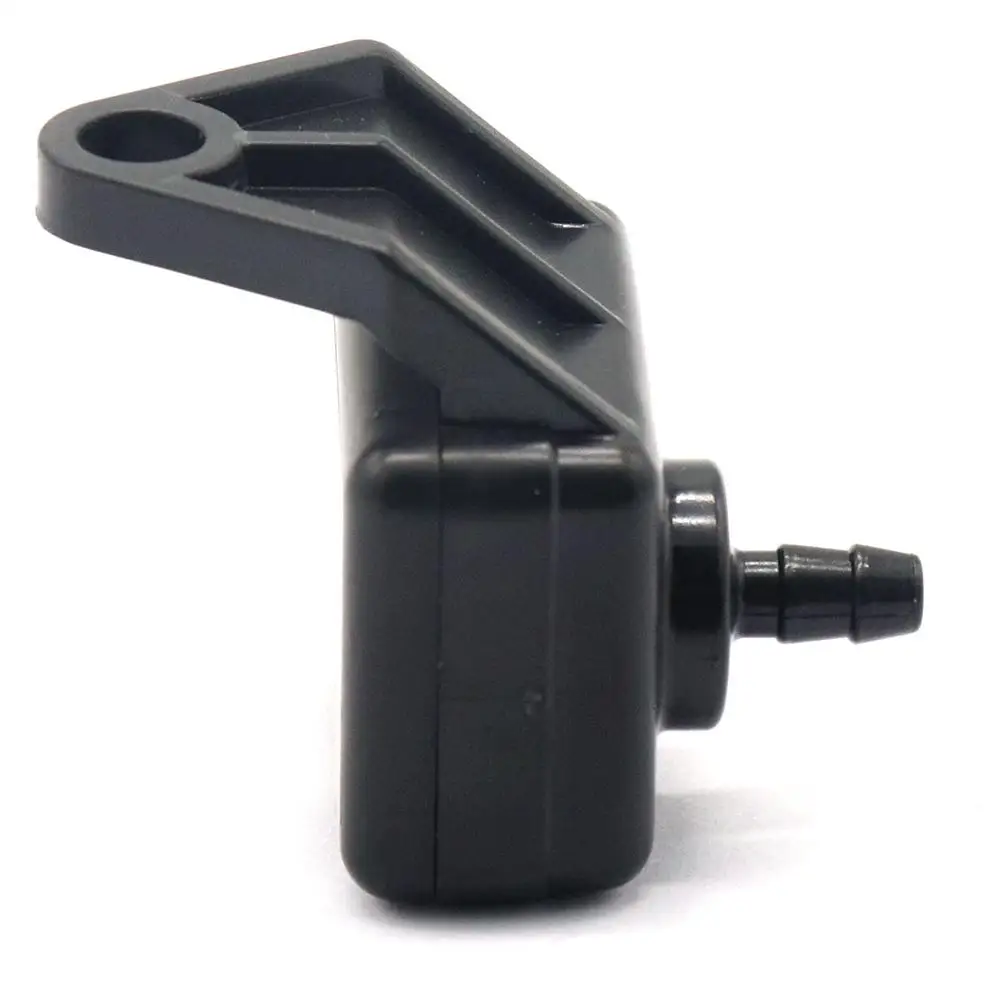

Датчик * 1

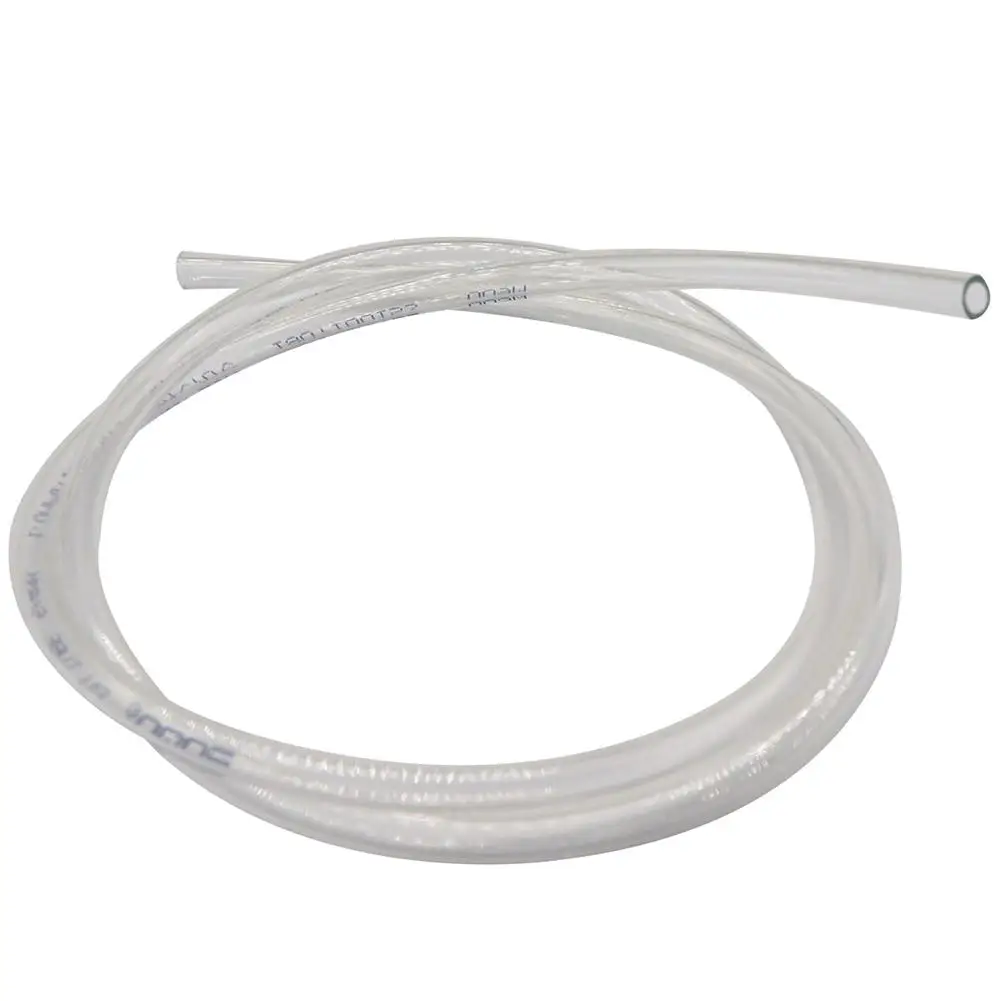

Трубка * 1

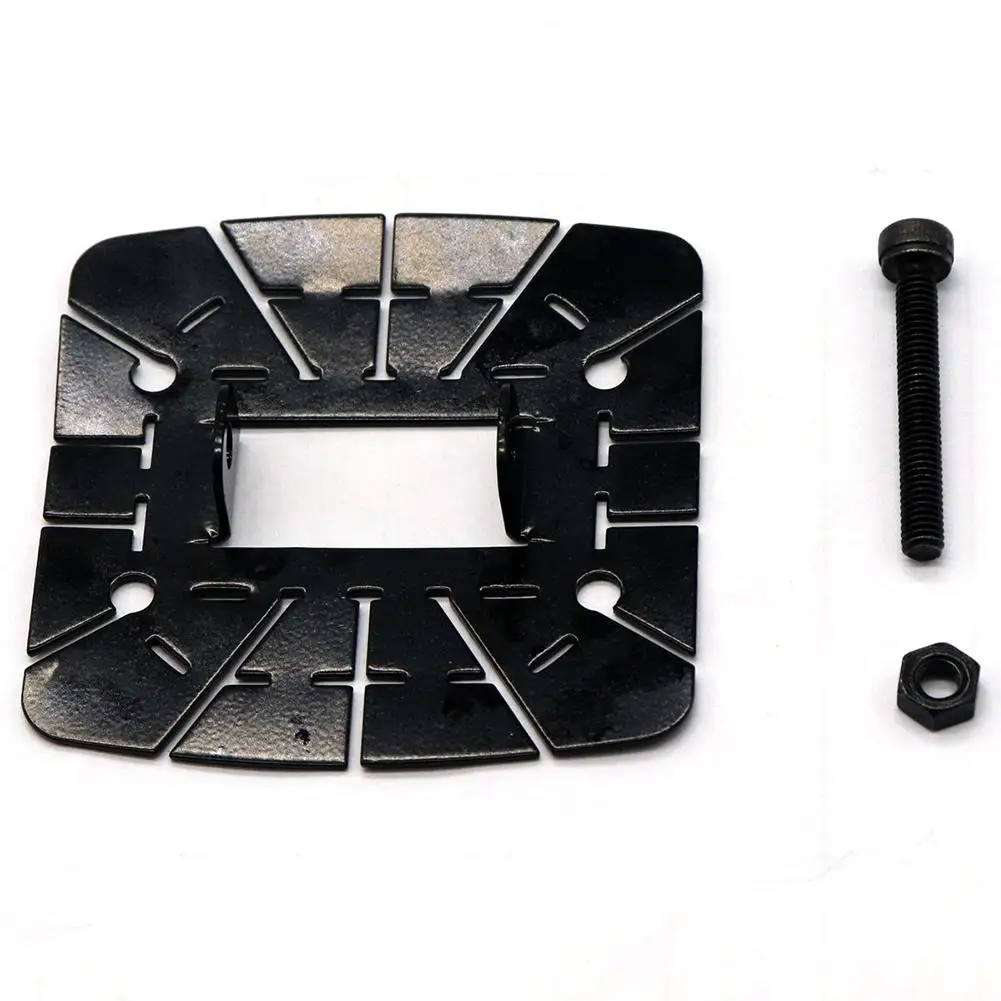

Кронштейн * 1

Ручек болтов гаек винтов * 1

Двусторонний клей * 1

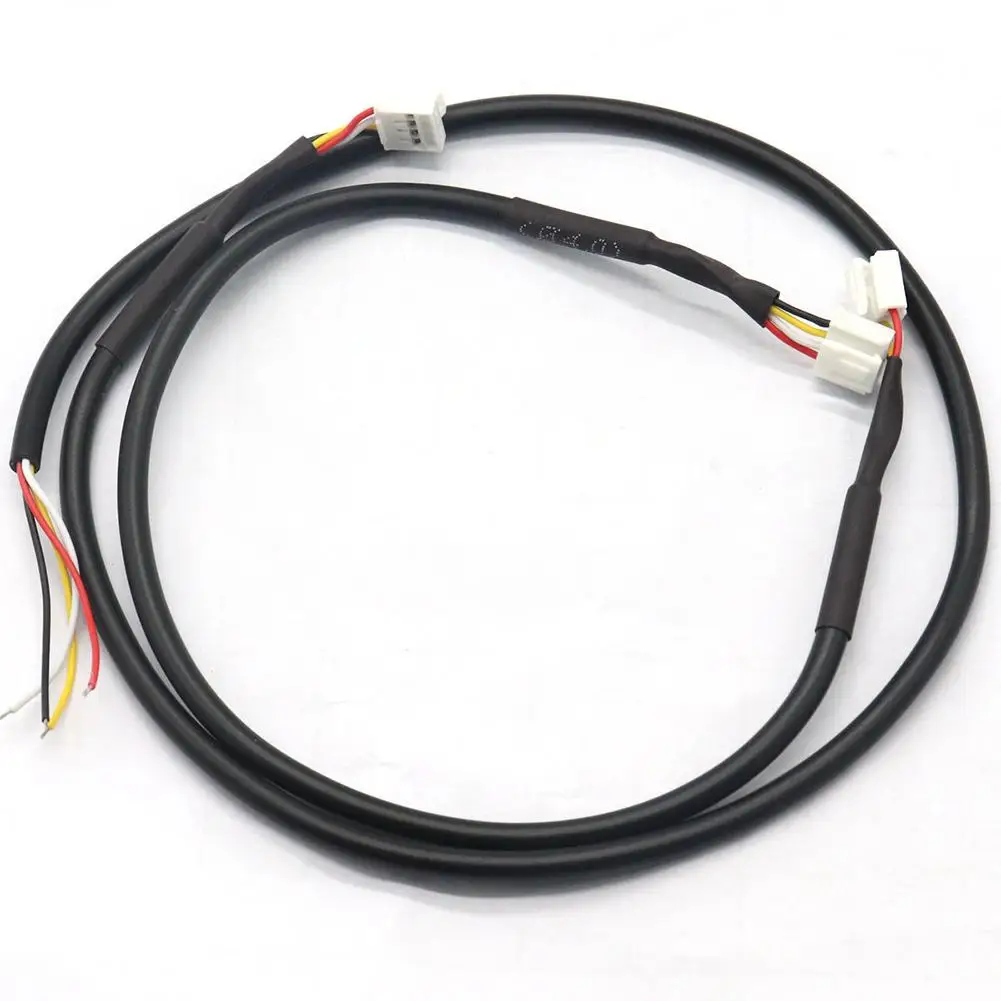

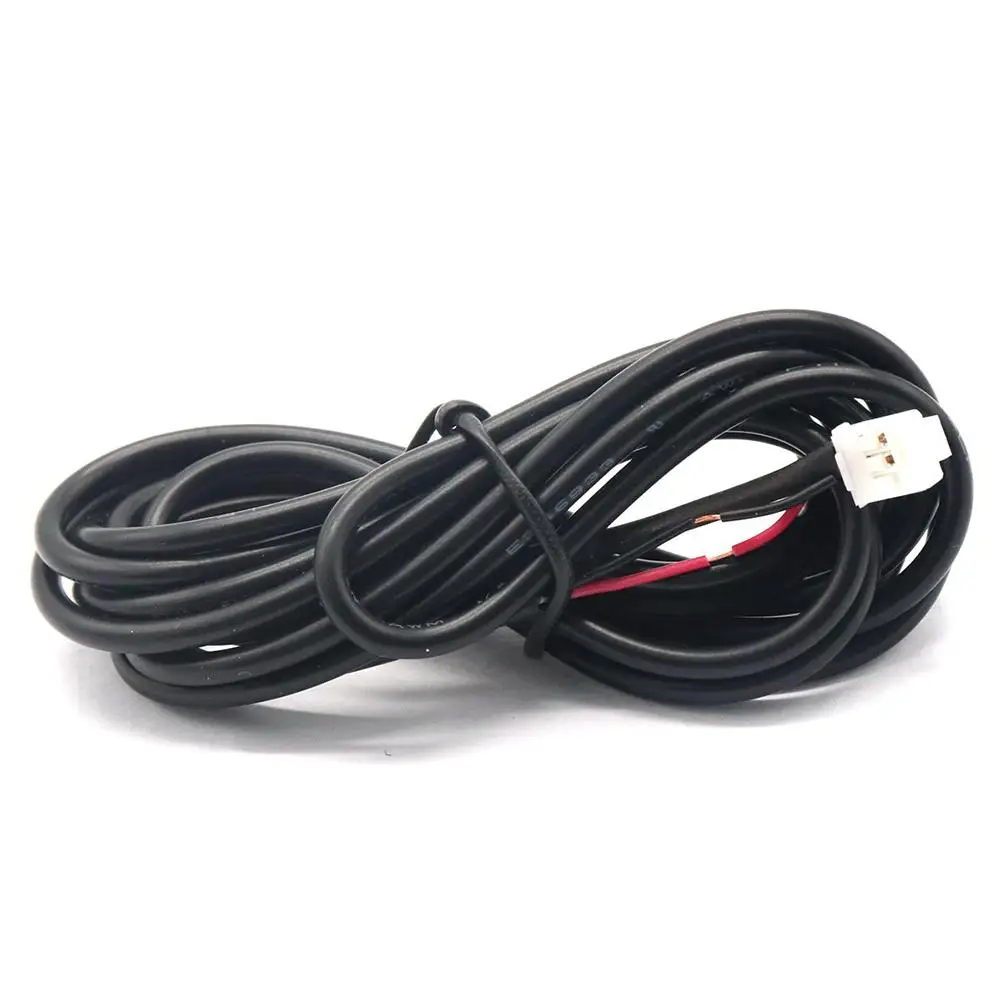

Силовая линия * 3

Инструкция * 1

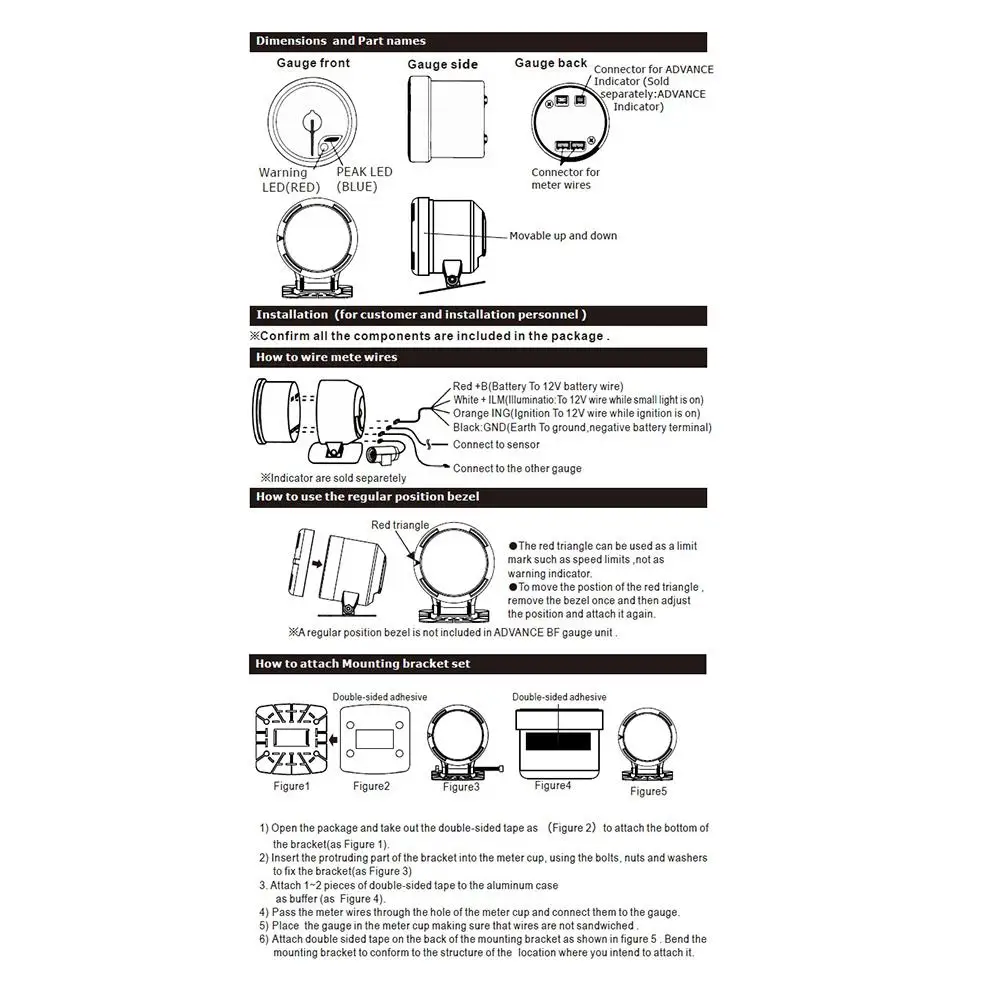

Инструмент для установки:

1: Откройте коробку, снимите двустороннюю ленту, прикрепленную к нижней части кронштейна;

2: вставьте выступающую часть монтажного кронштейна в чашку счетчика и подключите Монтажный кронштейн к чашке счетчика с помощью болтов, гаек и шайб, входящих в комплект;

3: вставьте 1-2 двухстороннюю клейкую ленту на алюминиевую оболочку и подключите ее в качестве буфера к метру;

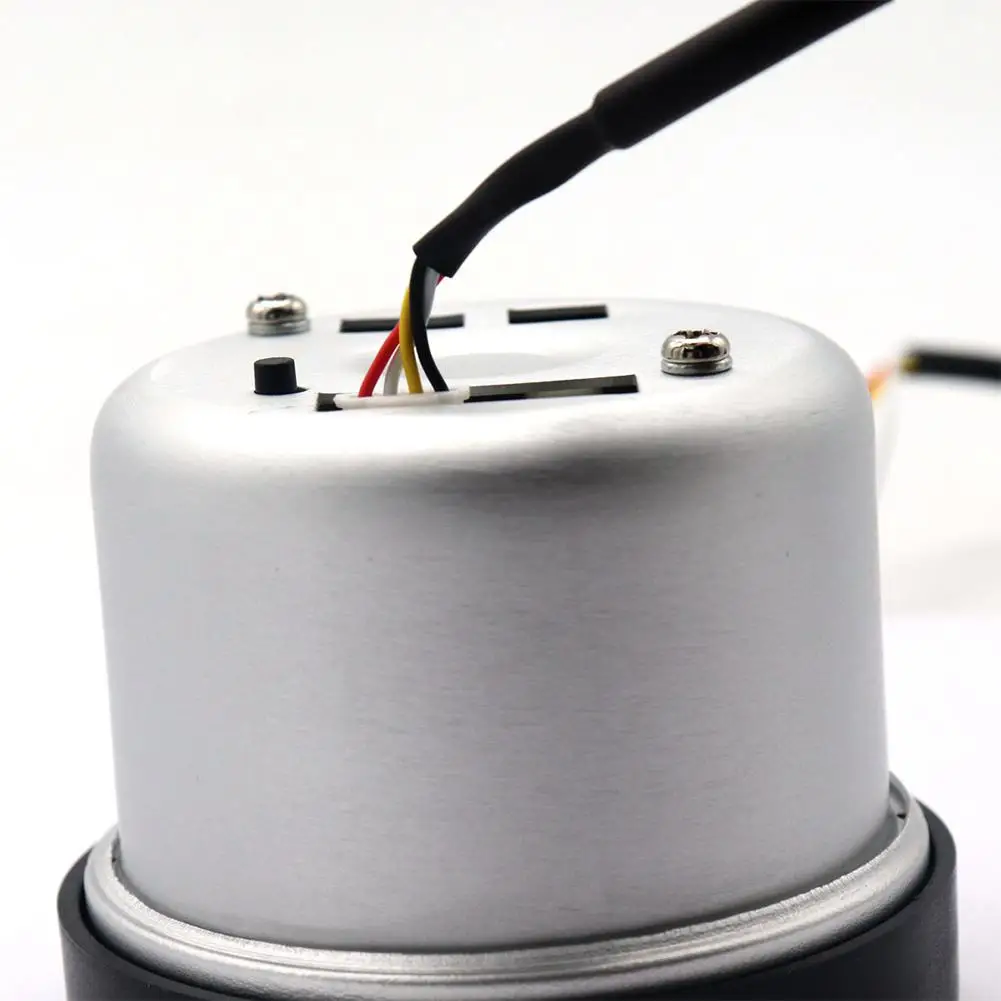

4: пропустите провода прибора через отверстия в чашке метра и подключите их к счетчику;

5: Поместите метр в чашку метра, чтобы убедиться, что провод не находится в середине;

6: Прикрепите двустороннюю ленту на задней части монтажного кронштейна и согните Монтажный кронштейн, чтобы соответствовать тому положению, которое вы хотите установить.
