Высокая точность 1/100 мм UM-4D Ультразвуковой толщиномер

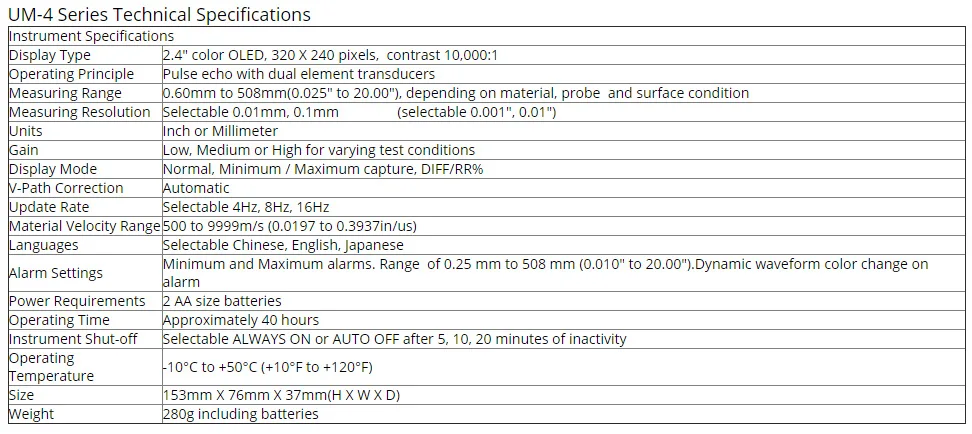

1. Цветной дисплей 320 × 240 пикселей

2. Снимок A-Scan 3. Эхо-эхо режим (через краски и покрытия) 4. Усиление: низкий, средний или высокий для различных условий тестирования

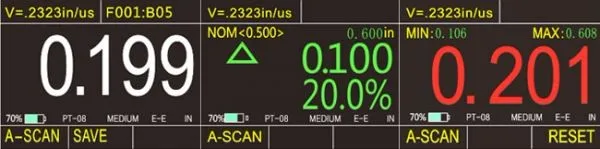

Основные функции UM-4D Единственный продукт, использующий Чистый яркий цвет OLED в одном и том же классе продукта. Контраст: 10000: 1 40 раз, чем цветной ЖК-экран TFT Разрешение 320 × 240,9 раз, чем тот же класс продукта Скорость обновления измерений быстрее Выбор 4 Гц, 8 Гц, 16 Гц 4 Гц для обычного использования, более высокая скорость обновления может быть выбрана при необходимости быстрого сканирования. Инновационная функция сканирования снимка обозначает экономичный толщиномер в цифровом возрасте. Во-первых, UM-4D обеспечивает функцию отображения формы волны при сканировании снимков в одном и том же классе продукта. Ультразвук больше не является абстрактной концепцией. Пользователи могут видеть непосредственно на экране Ультразвукового Сигнала, чтобы проверить правильность чтения толщины, проанализировать причину проблемы и помочь пользователю найти решение проблемы. Первый в отрасли экономичный цифровой толщиномер Технология нулевого измерения, высокое разрешение, функция сканирования снимков основана на полной цифровой технологии. UM-4D теперь предлагает возможность измерения толщины покрытия -Теперь вы можете проверить окрашенные резервуары, трубы и т. Д., без необходимости удаления краски или внесения исправлений для толщины краски. 1. Нет необходимости в нулевой калибровке 2. Измеренное значение не зависит от давления соединительного щупа, толщины слоя и влияния поверхностных пятен от грязи Только реальное разрешение 0,01 мм ультразвукового измерителя толщины в одном и том же классе продукта. Ультразвуковая толщина дисплея обычно составляет 0,01 мм, но это трудно для реального разрешения до 0,01 мм. обычный счетчик времени в пределах толщиномер обычно ниже 30 МГц, с прорывной полностью цифровой технологией и специальным алгоритмом, Истинное разрешение UM-4 может достигать 0,01 мм, Множество экспериментов доказывают, что UM-4 легко отличить, что толщина составляет всего 0,01 мм двух блоков. Принята технология нулевого измерения Основываясь на полностью цифровой технологии, с технологией нулевого измерения, измеренное значение не будет зависеть от интенсивности эха, коэффициента затухания материала, усиления и высоты ворот, таким образом, результат был высокой стабильности и надежности. Более практичная функция Сигнализация, DIFF/RR %, мин/Макс захват Белые цифры указывают на соединение DIFF/RR % Mode Мин./Макс. Захват Красной фигуры для сигнализации

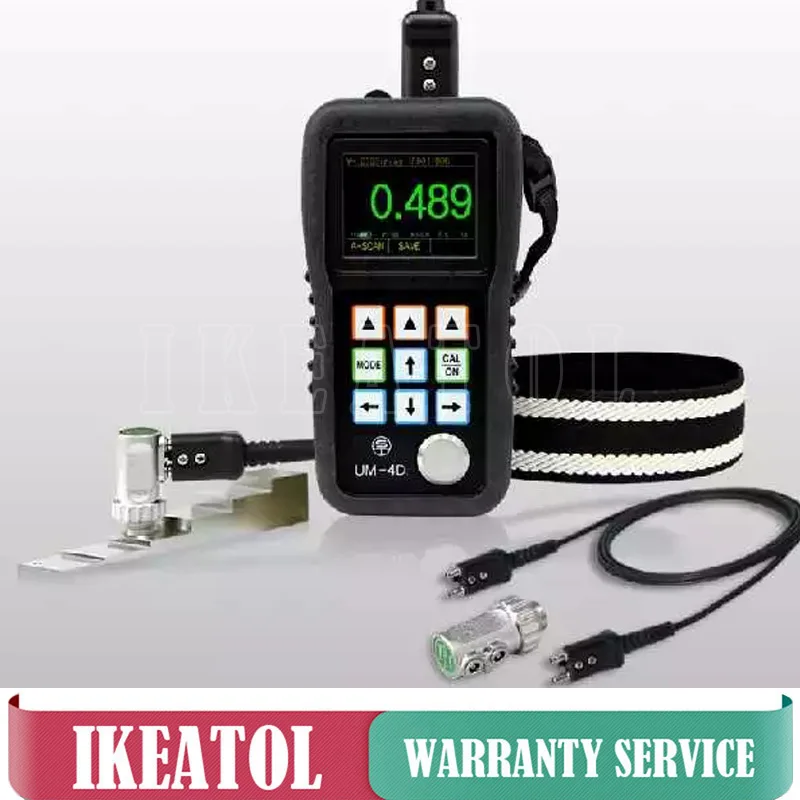

Стандартная конфигурация UM-4D

UM-4D толщиномер

1

Стандартный зонд

1

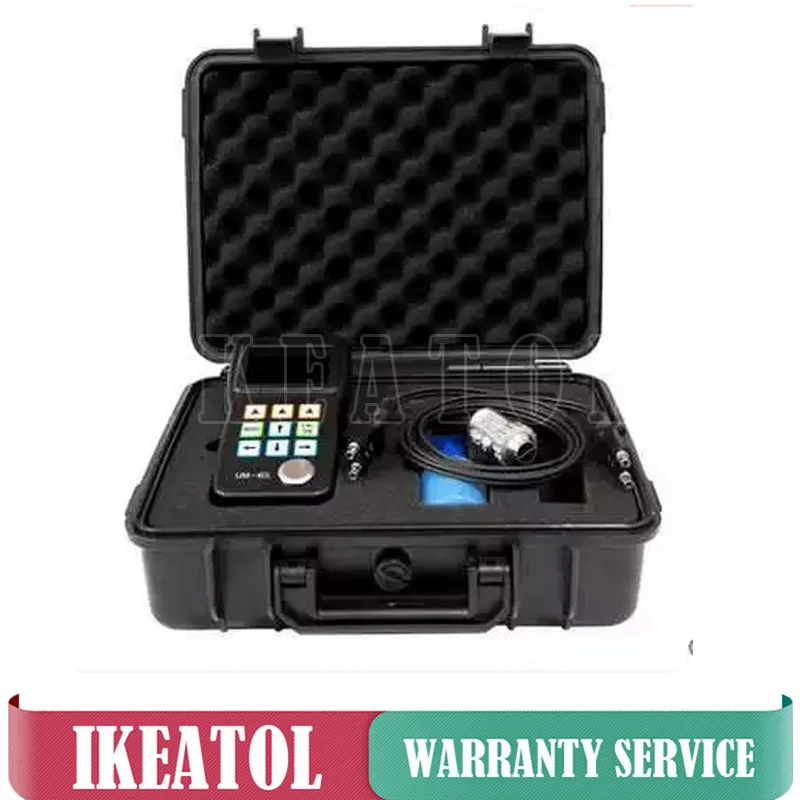

Чехол для переноски

1

Couplant (пустая бутылка)

1

Рабочий маннуал

1









UM-4 серии зонд/датчик характеристики

Модель

PT08

TC510

PT12

ZT12

PT06

PT04

GT12

Тип

Стандарт UM-4

Стандарт UM-4D/DL

Стандарт

Чугун

Маленькая трубка

Кончик пальца

Высокая температура

Частота

5 МГц

5 МГц

5 МГц

2 МГц

7,5 МГц

10 МГц

5 МГц

Диаметр контакта

11 мм

13,5 мм

13,5 мм

17 мм

8 мм

6 мм

15 мм

Диапазон измерения

От 0,8 до
100,0 мм

От 1,2 до
200,0 мм

От 1,0 до 200,0 мм

От 4,0 до 4,0
508,0 мм

От 0,8 до
30,0 мм

0,7-12,0 мм

От 4,0 до 4,0
80,0 мм

Диапазон температур

-От 10 до 70°C

-От 10 до
70°C

-От 10 до 70°C

-От 10 до 70°C

-От 10 до
70°C

-От 10 до 70°C

От-20 до 300°C
