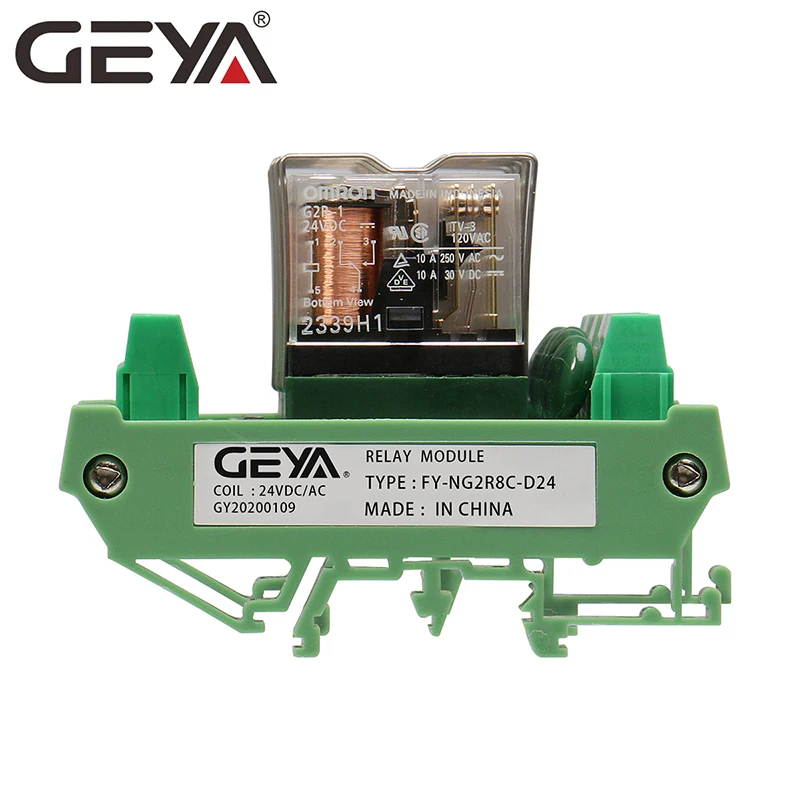

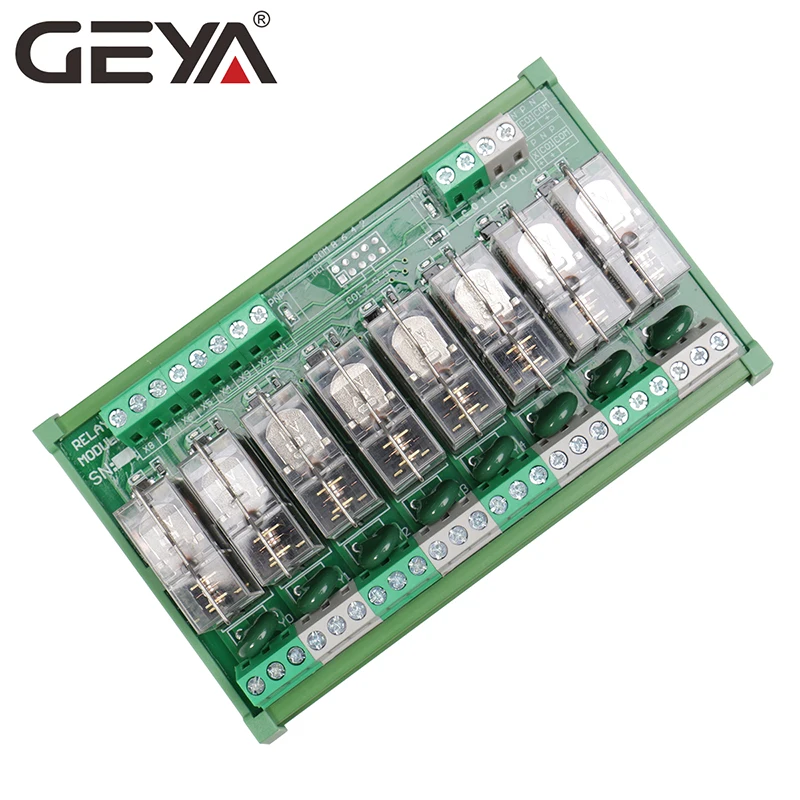

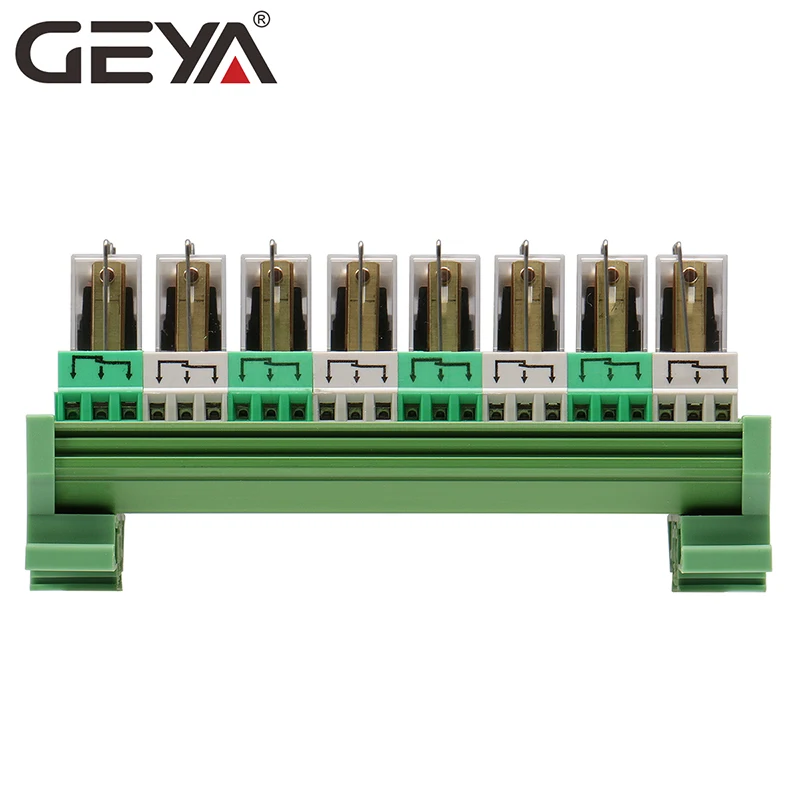

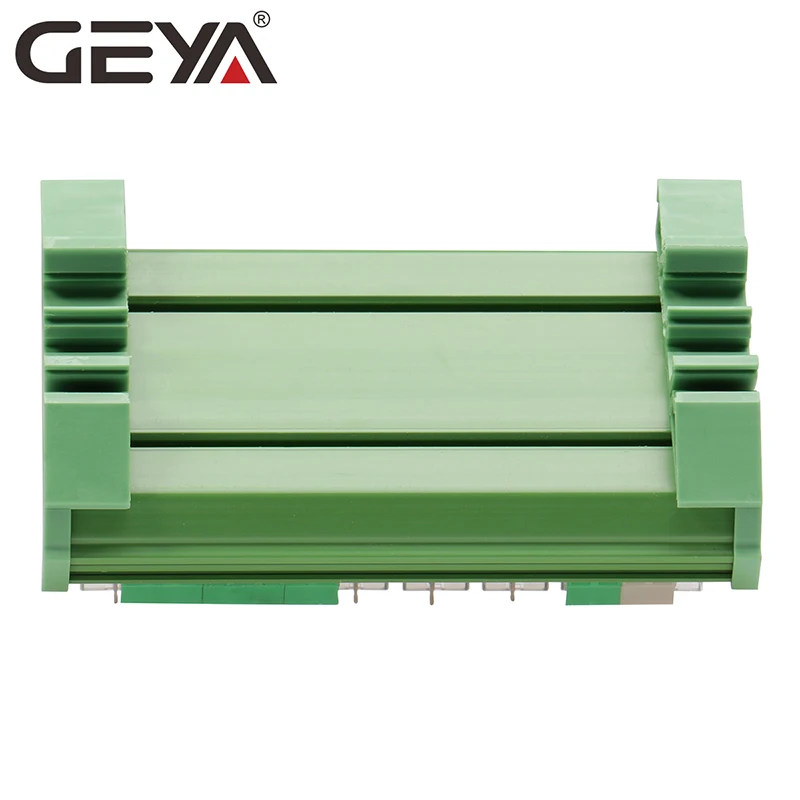

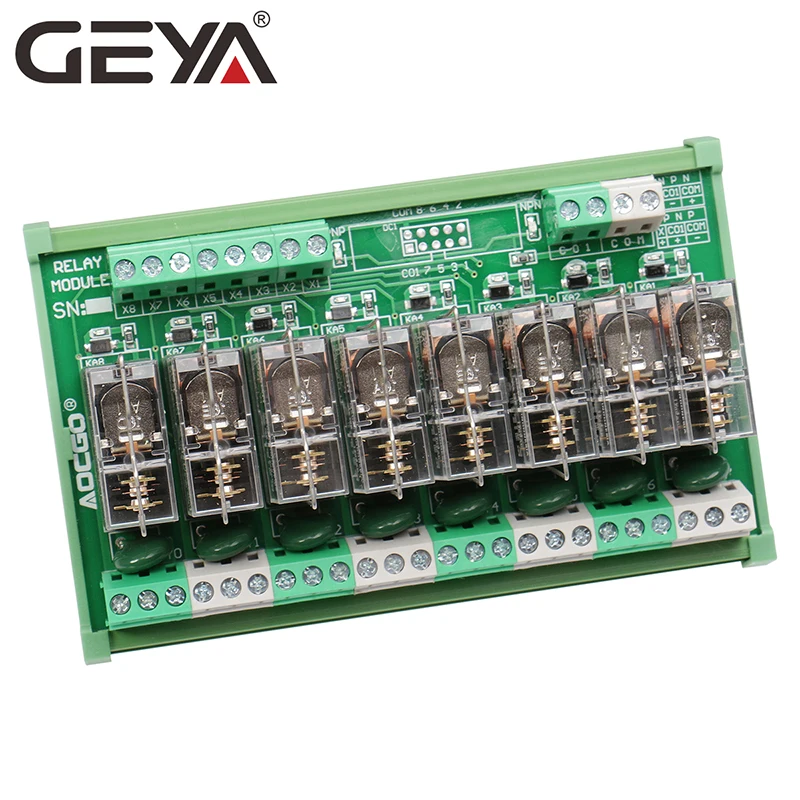

GEYA NG2R 8-канальный сетевой видеорегистратор платы реле 12V 24V релейная плата пульта

GEYA NG2R 8-канальный сетевой видеорегистратор платы реле 12V 24V релейная плата пульта

Общий

Релейные модулиИспользуется для усиления и защиты изоляции выходного тока ПЛК и устанавливается в цифровом выходном терминале PLC,MCU промышленной контрольной платы, реле времени, кнопок и других контроллеров. Это усиливает выходной ток выходного терминала для высокомощного оборудования и слабого контроля тока, чтобы защитить систему управления, не поврежденную.

Особенности:

1. Din-рейка реле интерфейса модули 1/2/4/6/8/10/12/14/16 каналов дополнительно;

2. Реле Buit-in OMRON G2R-1 сертифицировано VDE,UL,CSA,SEV,SEMKO;

3. Переключение тока до 10 А при 250 В переменного тока или 30 В постоянного тока;

4. Входные соединения с помощью винтового клеммного блока. NPN и PNP могут быть взаимозаменяемыми,AC и DC могут быть совместимы;

5. Светодиодный индикатор состояния реле, защита от перенапряжения и защита от перенапряженияПредоставляется для каждого релейного канала;

6. Реле штифты для разъема покрыты золотом, делает контакт более надежным и стабильным;

7. Din-рейка монтируемая для ширины TS15/28/35

◆Circuit дизайн
Профессиональная конструкция цепи, с защитой от короткого замыкания, от помех, от перенапряжения или перегрузки по току.
В продвинутом производственном процессе используется волновая пайка, чтобы сохранить внешний вид цепи идеальным и гарантированным качеством.

Технические данные

Схема проводки:
