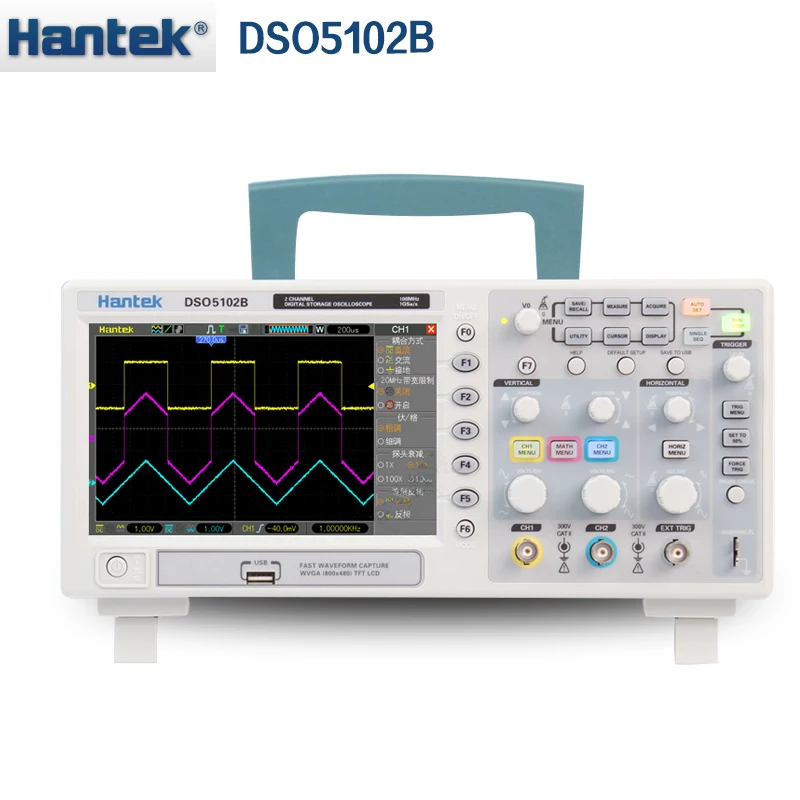

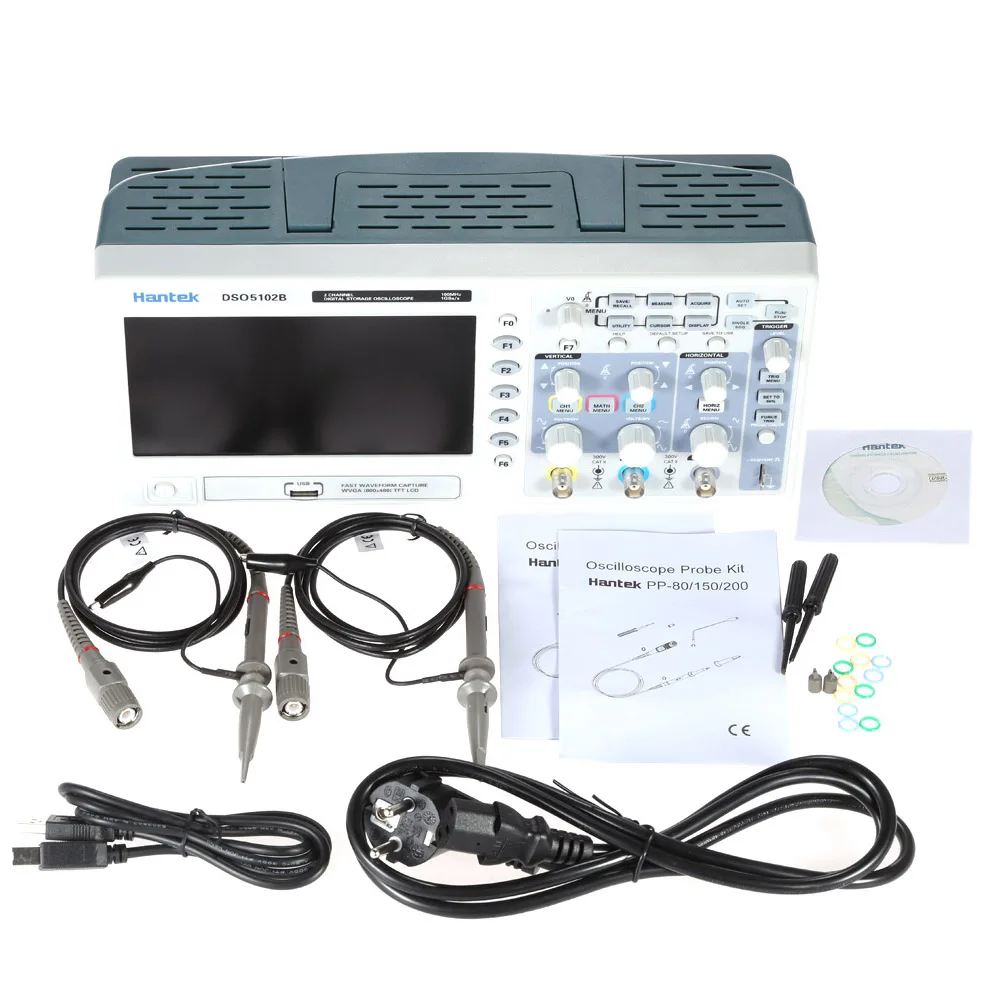

Цифровой осциллограф Hantek DSO5102B 2 канала 100 МГц 1 м глубина памяти Гвыб/с 25

• 100 МГц полос пропускания
• 1gsa/s частота образцов в реальном времени
С возможностью регулировки • большая (7,0 дюймов) цвета могут отображаться WVGA(800x480)

• Длина записи до 1 м
• Режим триггера: кромка/ширина импульса/линия выбора видео/Слип/сверхурочные и т. Д.
• Usb-хост и подключение устройства, стандарт
• Несколько автоматических измерений
• Четыре Математические Функции, включая стандарт FFTs • Предоставляет программное обеспечение для анализа в реальном времени ПК

Технические характеристики:



Модель DSO5202B DSO5102B DSO5062B Пропускная способность 200 МГц 100 МГц 60 МГц Частота образцов в реальном времени 1GSa/s Эквивалент частота дискретизации 25GSa/s Длина записи (точки образца) Одноканальный: максимум 1 м; Двухканальный: максимум 512K (4K,16K,40K опционально) SEC/DIV диапазон 4nS/div-40S/div (в последовательности 2, 4, 8) Точность задержки времени 500ps Вертикальный Аналого-цифровой преобразователь 8-бит, каждый канал выборку одновременно Вольт/DIV диапазон 2 мВ/деление ~ 5V/div при вводе с байонетным коаксиальным разъемом Диапазон местоположения ± С алюминиевой крышкой, 50В (5V/div)± 40V(2V/div ~ 500mV/div),2 вольт постоянного тока (200 мВ/div ~ 50мв/div)± 400мв (20мв/див ~ 2МВ/див) Предел пропускной способности 20 МГц Времени нарастания импульсов на BNC ≤ 1.7ns ≤ 3.5ns ≤ 5.8ns DC усиления точность ± 4% для образца или среднего режима приобретения, 5мв/див до 2МВ/Див
± 3% Для образца или среднего режима приобретения, от 5 В/див до 10 мВ/Див Триггер Чувствительность триггера
(Тип триггера кромки) DC: CH1/CH2 (Типичный) 1div от DC до 10MHz;1.5div от 10MHz до Full
EXT (Типичный) 200 мВ от постоянного тока до 40 МГц
EXT/5 (Типичный) 1 в от постоянного тока до 40 МГц
AC: ослабляет сигналы ниже 10 Гц

Отклонение ВЧ: ослабляет сигналы выше 80 кГц

LF отклонение: ослабляет сигналы ниже 150 кГц

Отклонение шума: уменьшает чувствительность триггера Триггер диапазон уровня CH1,CH2: ± 8 делений от центра экрана
EXT: ± 1,2 V EXT/5: ± 6В Точность уровня триггера,
Типичная (точность для сигналов, имеющих рост и падение раз ≥ 20 нс) CH1,CH2: ±(0.3div ×V/div) (в пределах ± 4 делений от центра экрана)
EXT: ±(6% настроек + 40мв)
EXT/5: ±(6% настроек + 200 мВ) Выравнивание диапазон 100ns-10s Триггер Тип Края Триггер на подъеме или падающей кромке Импульсный Ширина Триггер (когда>,<,=,& ne;) на положительных или отрицательных импульсов
Диапазон ширины импульса: 20ns-10s Видео Триггер для стандартного видеосигнала NTSC, PAL или SECAM
Диапазон линий: 1-525 (NTSC), 1-625 (PAL/SECAM) Наклон Триггер (когда>,<,=,& ne;) на положительном или отрицательном наклоне
Время отвержения: 20ns-10s Сверхурочно От подъема или падения
Время установки: 20-10s Альтернативный Внутренний триггер на кромке, ширина импульса, видео или наклон Измерение Курсоры Руководство: разница между курсорами напряжения V; Разница между курсорами времени T; 1/T рассчитывается по Гц.

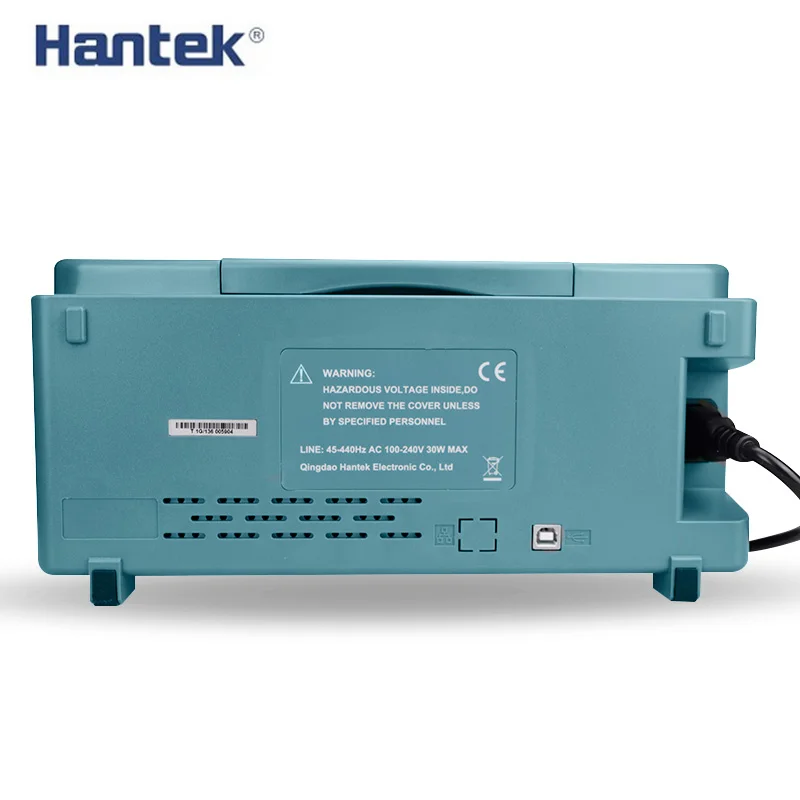

Отслеживание: напряжение и время в точке сигнала Автоматический Pk-Pk, Max, Min, Mean, Cyc RMS, частота, период, время подъема, время падения, положительная ширина, отрицательная ширина Дисплей Тип Правый угол 7 "TFT 16-разряд цветной ЖК-дисплей Разрешение 800*480 точек Контраст 16 передач, с индикатором хода, чтобы показать регулировку Интерфейс USB хост и USB slave Питание Напряжение 100-120VACRMS(± 10%),45 Гц до 440 Гц, CAT II
120-240VACRMS(± 10%),45 Гц до 66 Гц, CAT II Мощность <30W Предохранитель 2A, рейтинг, 250V Механические часы Размеры Длина: 313 мм Ширина: 108 мм Высота: 142 мм Вес 2,08 кг (эксклюзивная упаковка и аксессуары)







•
