AM-08:

Профессиональный 8 каналов вход Mic Line стерео USB интерфейс аудио Миксер с Bluetooth

Bluetooth и

USB/Запись PC

Цифровой DSP 16 Multi-FX

Ключевая точка:

1. 8-канальный сетевой видеорегистратор вход (4 моно + 2 стерео)

2.3 канала EQ+7 графический эквалайзер

3. 16 DSP цифровой эффект

4. Воспроизведение и запись через USB

5. Компьютерная запись

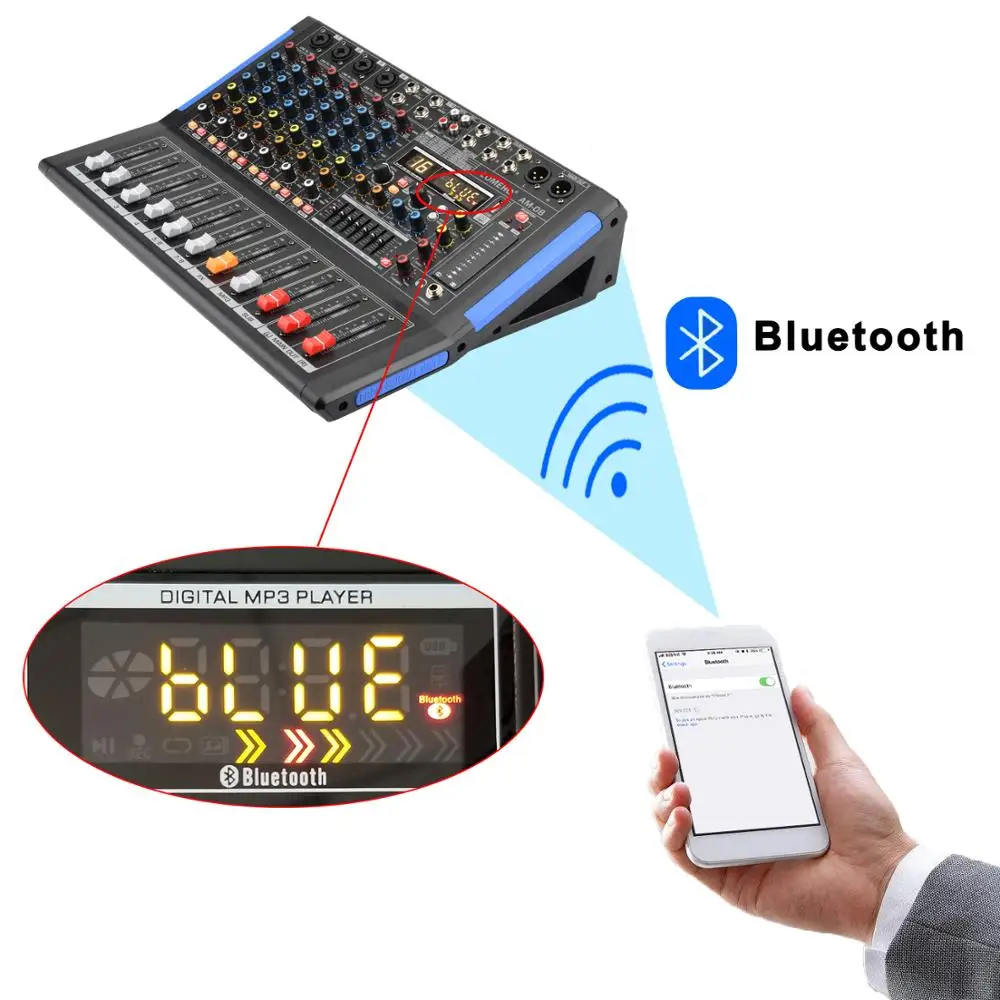

6. Bluetooth

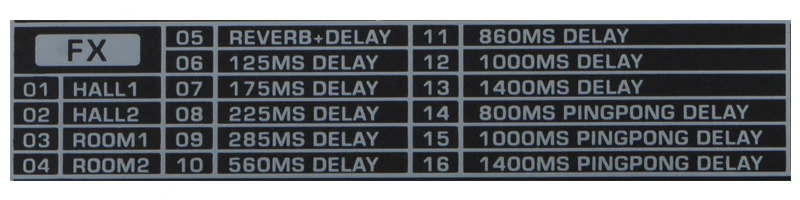

Цифровой DSP 16 мульти-FX эффекты

Функция USB:

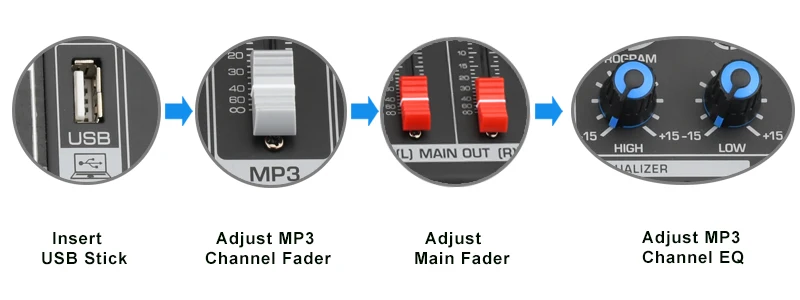

USB Play:

1. Вставьте usb-флешку, миксер автоматически воспроизводит музыку.

2. Нажмите на MP3 фейдер для регулировки громкости

3. Нажмите на главный фейдер для регулировки громкости

4. Поверните верхнюю/нижнюю ручку для регулировки эквалайзера.

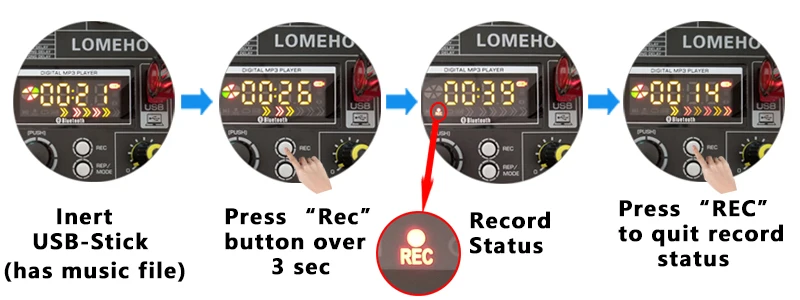

Usb-запись:

1. Вставьте usb-накопитель в музыкальный файл

2. Нажмите кнопку «REC» в течение 3 секунд.

3. Когда есть "REC", это статус записи.

4. Нажмите кнопку «REC», чтобы завершить запись.

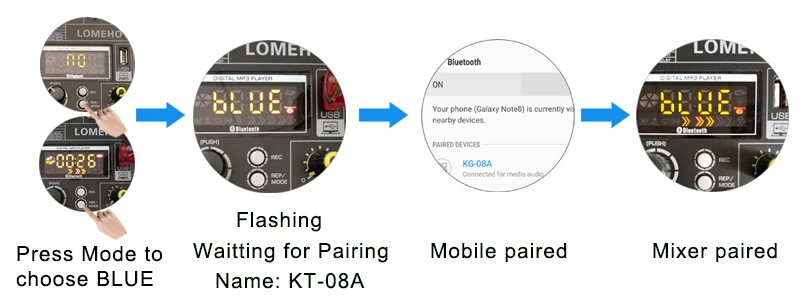

Функция Bluetooth:

1. Нажмите режим, чтобы выбрать «синий» (без usb-накопителя или с usb-накопителем, все в порядке)

2. Затем синий будет в состоянии вспышки.

3. Используйте bluetooth-оборудование для сопряжения -- имя: KT-08A

4. Когда "синий" прекратит мигать, bluetooth сопряжен.

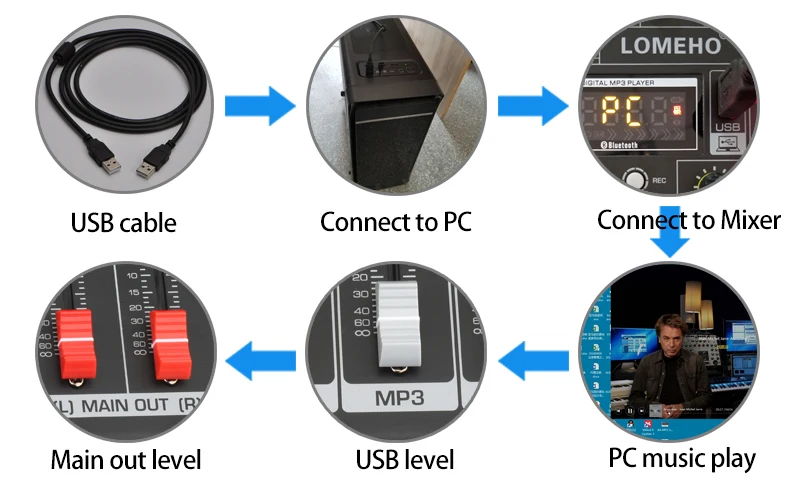

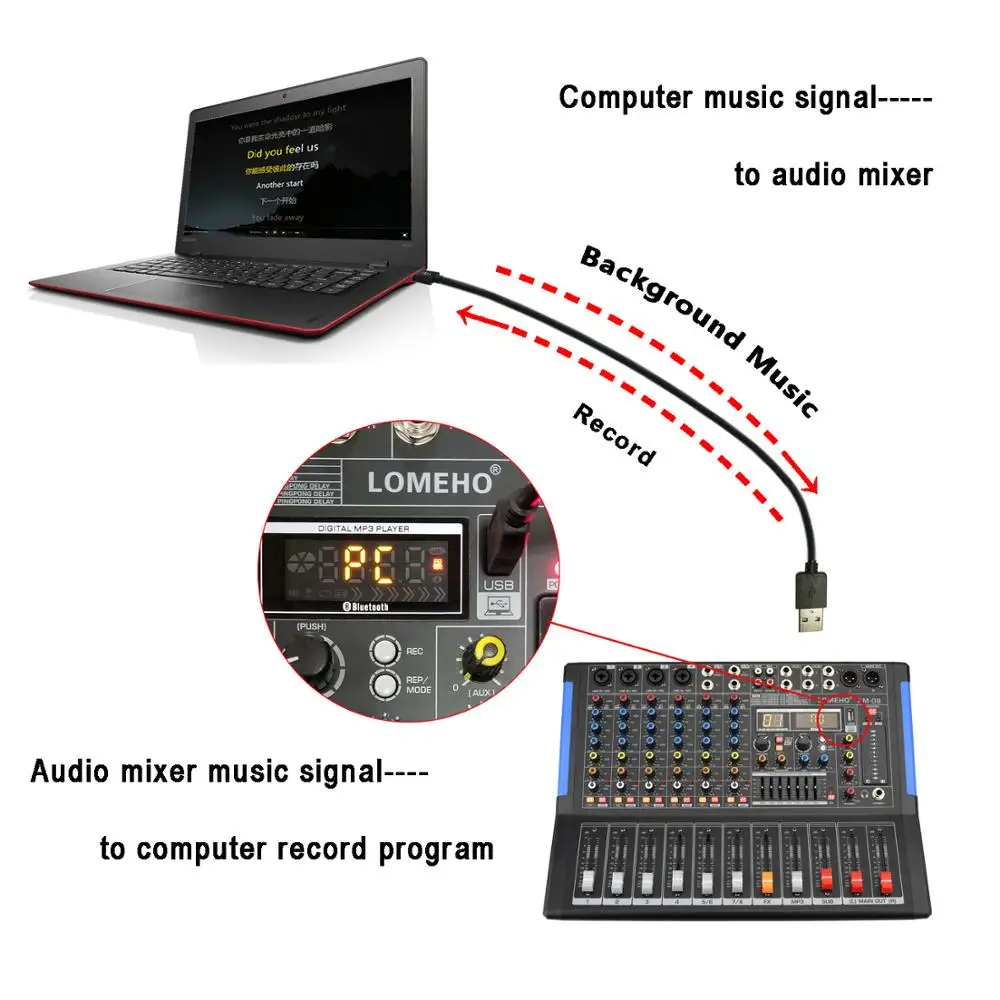

Подключите компьютер к миксеру для воспроизведения или записи:

1. Подготовьте один usb-кабель.

2. Подключите кабель к компьютеру

3. Подключите кабель к миксеру, затем экран миксера будет отображаться: PC

4. Компьютер воспроизводит музыку или записывает сигнал от миксера.

Обратите внимание:

1) не нужен драйвер

2) Если ваша компьютерная система или ваше программное обеспечение не могут выбрать миксер как микрофон (вход) или динамик (выход), пожалуйста, выберите самостоятельно.

5. Нажмите на MP3 фейдер для регулировки громкости.

6. Нажмите на главный фейдер для регулировки громкости.

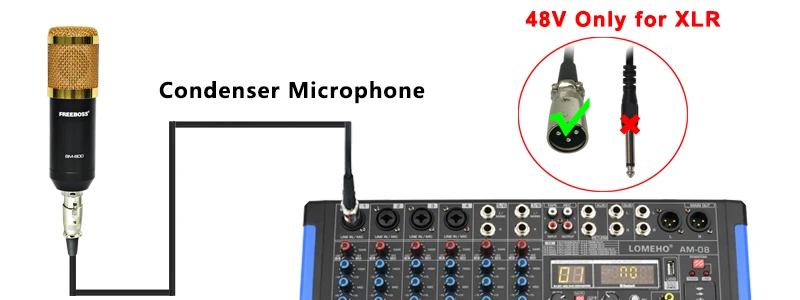

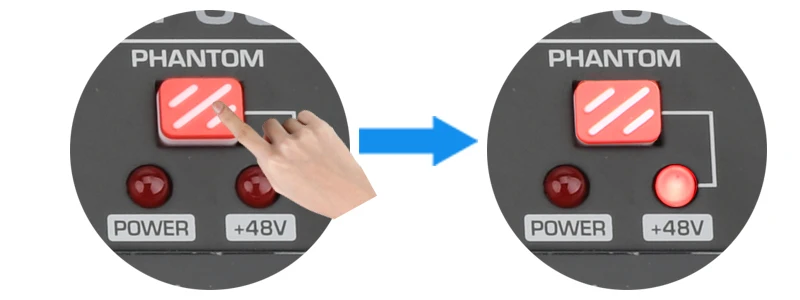

+ 48V фантомное питание:

1. Пресс phantom кнопку, чтобы включить + 48V фантомное питание.

2. При включении фантомного питания + 48 В, Все входные разъемы микрофона имеют фантомную мощность + 48 В.

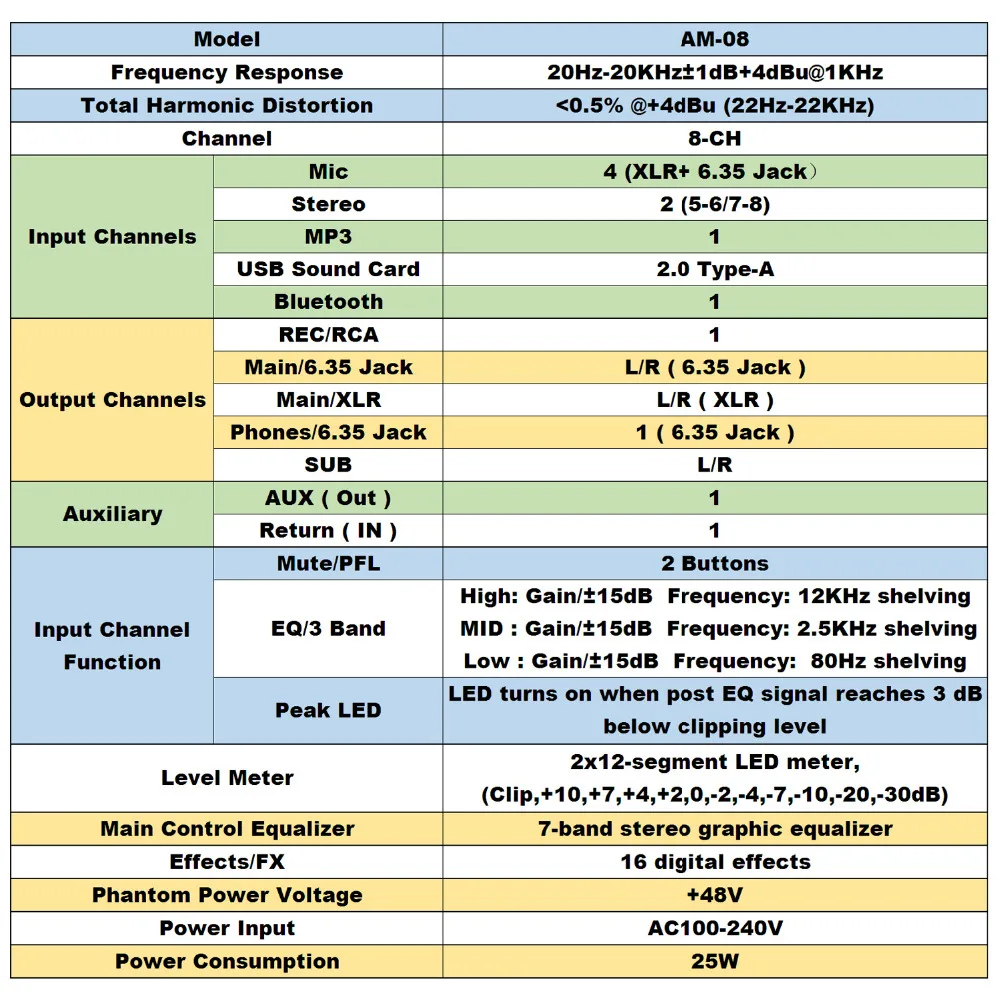

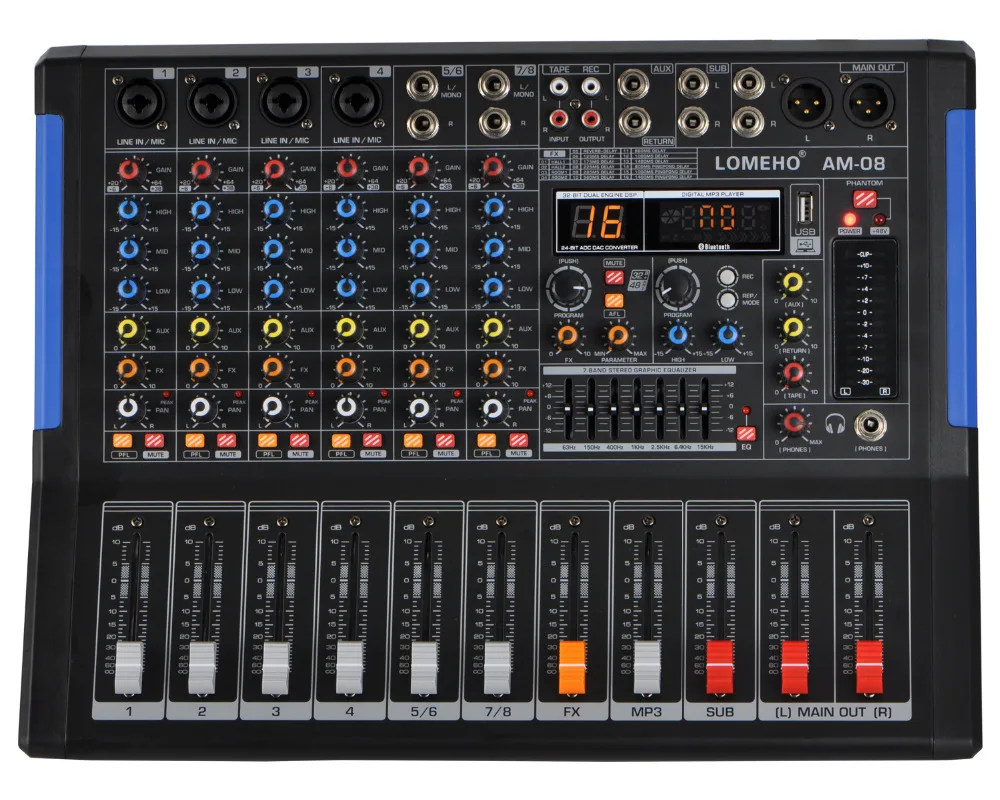

Подробности для AM-08:

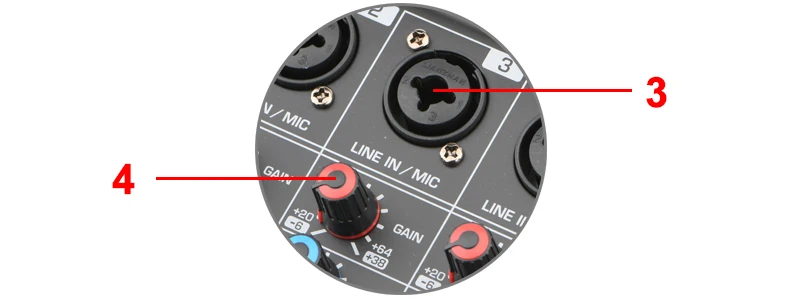

3. [микрофон/линейный вход] гнезда

Комбинированные Разъемы: XLR/LINE

Сбалансированный входной разъем для микрофона XLR. (1: наземный, 2: горячий, 3: холодный)

Сбалансированный линейный вход TRS phone-jack. (T: Hot, R: Cold, S: Ground) . К этим разъемам можно подключить либо сбалансированные, либо несимметричные заглушки для телефона.

4. [усиление]

Отрегулируйте уровень входного сигнала.

Чтобы получить наилучший баланс между соотношением S/N и динамическим диапазоном, отрегулируйте коэффициент усиления так, чтобы пиковый индикатор периодически и ненадолго действовал на высоких переходных режимах ввода.

Шкала от-60 до + 10-Диапазон регулировки входного микрофона.

Шкала от-40 до + 10-это диапазон регулировки линейного ввода.

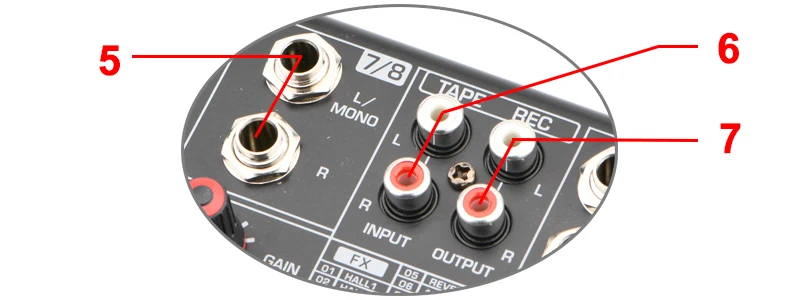

5. [стерео входное гнездо]CH5/6, CH7/8

Стерео входной канал. При подключении только к разъему L(mono) миксер отправит один и тот же моно сигнал на розетки L и R.

6. [ленточный ВХОД] RCA розетка

Позволяет подключать устройства воспроизведения, такие как CD-проигрыватели и т. Д.

7. [ленточный выход] RCA розетка

Используйте разъемы для подключения ленты для записи.

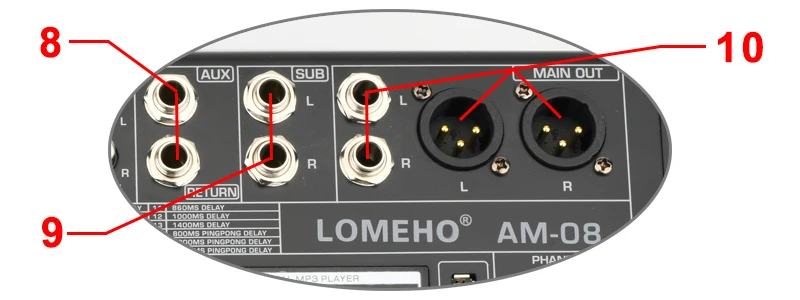

8. [AUX/RETURN]

1) Это несбалансированные линейные входы типа телефонного разъема. Эти разъемы, как правило, используются для получения сигнала, возвращенного с внешнего эффекта устройства (реверберации, задержки и т. Д.).
2) эти контакты могут быть подключены, например, эффект внешнего оборудования.
3) при использовании выходного гнезда [SEND] отдельно, может быть подключен к усилителю мощности, выступает в качестве контрольного сигнала.
4) при использовании входного разъема [RETURN] отдельно, может быть подключен к источнику аудио.
5) при использовании 2 розеток можно подключать к внешнему аудиопроцессору.

9. [SUB]

Басовый выходной разъем.

10. [основной выход]Несбалансированное гнездо/гнездо XLR

Эти гнезда доставляют стереовыход миксера.

Вы используете эти разъемы, например, для подключения к усилителю мощности, управляющему вашими основными динамиками.

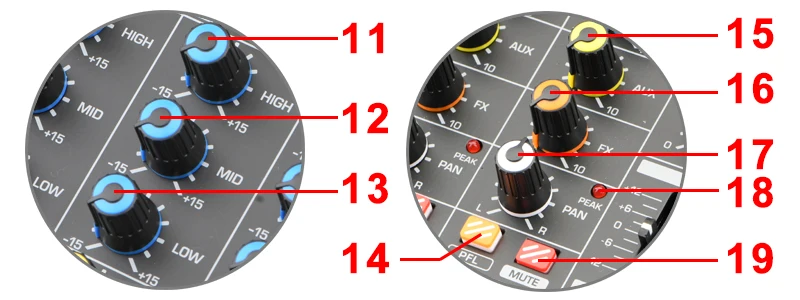

11. [Высокий]

Регулятор высоких тонов, отрегулируйте контроллер для улучшения или ослабления для 15 дБ при 12 кГц.

12. [MID]

Alto тон контроллер, отрегулируйте контроллер для того чтобы увеличить или ослабить для 15dB при температуре не выше 2,5 кГц.

13. [Низкий]

Регулятор тона басов, отрегулируйте контроллер для усиления или ослабления в течение 15 дБ при 80 Гц.

14. [PFL]

Переключатель PDF используется для направления сигнала канала к шине teh PFL (Pre Fader Listen).

Это позволяет прослушивать сигнал канала, не влияя на основной выходной сигнал.

Сигнал, который вы слышите, принимается либо перед управлением PFL, mono.

15. [AUX]

Используется для регулировки выходного сигнала на уровень входного сигнала AUX.

16. [FX]

Регулирует уровень сигнала, отправленного из канала в FX SEND bus.

17. [Сковорода]

Управление PAN определяет положение сигнала канала в стереообразе.

При работе с подгрупп, вы можете использовать панорамирование для назначения сигнала только на один выход, что дает дополнительную гибкость в ситуациях записи.

18. [Пик]Светодиодный светильник

Пиковый светодиодный индикатор горит, когда входной сигнал управляется слишком высоко. Если это произойдет, откажитесь от усиления. При необходимости проверьте настройки эквалайзера канала.

19. [Бесшумный]

Бесшумный переключатель разбивает сигнальный путь предканальный фейдер, следовательно, сливается этот канал в основной смеси. Aux посылает, которые настроены на пост-фейдер, также приклеены к этому каналу, whil пути монитора предварительного фейдера остаются активными независимо от того, является ли канал приглушенным или нет.

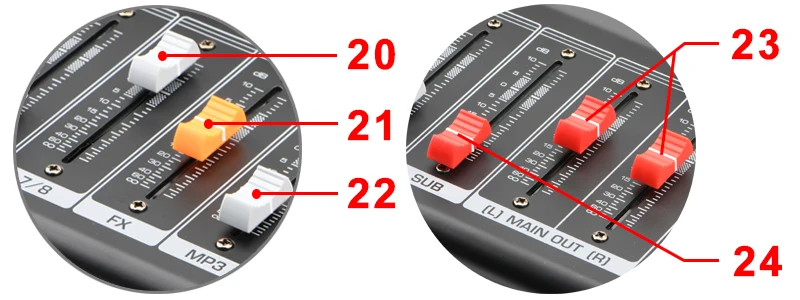

20. [Моно/стерео канал фейдер]

Моно канал: (CH1, 2, 3, 4)

Отрегулируйте уровень сигнала канала. Используйте эти фейдеры для регулировки баланса между различными каналами.

Стерео канал: (CH5/6, 7/8)

Отрегулируйте уровень сигнала канала. Используйте эти фейдеры для регулировки баланса между различными каналами.

21. [FX отправить фейдер]

Управляйте уровнем входного сигнала.

22. [MP3 VOL фейдер]

Контроль уровня MP3

23. [Основной микс фейдер]

Используйте высококачественные фейдеры для контроля выходного уровня основной смеси.

24. [Суб фейдер]

Отрегулируйте уровень промежуточного выхода

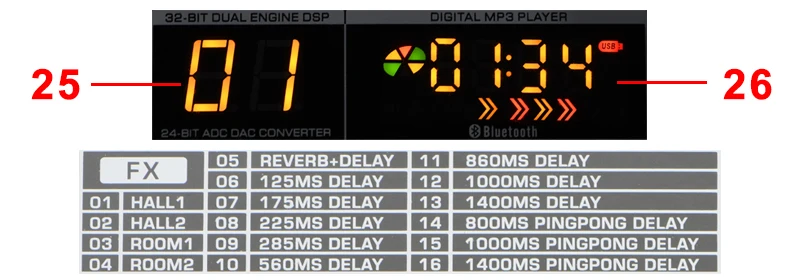

25. [Дисплей эффекта]

Показать вид эффекта.

26. [Дисплей MP3]

Отображение статуса и деталей воспроизведения MP3.

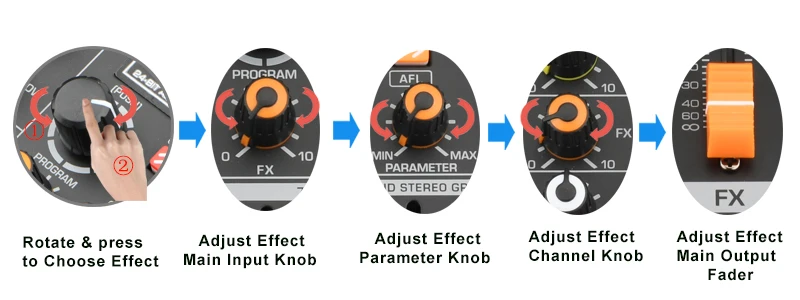

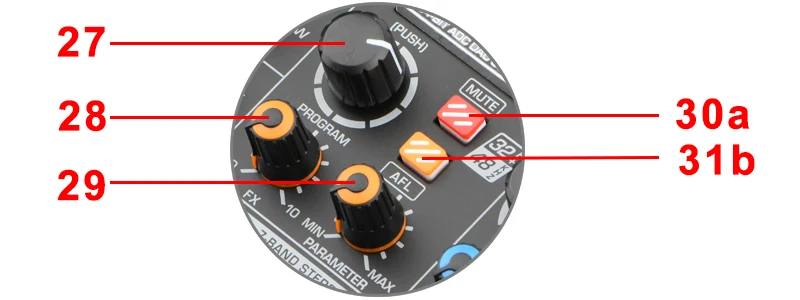

27. [Программа]Выбор эффекта

Вы можете выбрать заданный эффект, повернув программу. Дисплей мигает с номером предустановленного тока, нажмите на кнопку; Мигание останавливается. Вы также можете напомнить выбранный предустановленный с переключателем ноги.

28. [FX]

Используется для регулировки размера.

29. [Параметр]

Используется для регулировки глубины выбранного эффекта, скорости и т. д.

30a. [DSP MUTE]

Отключите DSP или эффекты.

30b. [Переключатель AFL]

Переключатель AFL используется для направления сигнала канала на автобус AFL (прослушивание пост-фейдера). Это позволяет прослушивать сигнал канала, который ffected с помощью основного выходного сигнала. Сигнал, который вы слышите, принимается после управления PAN.

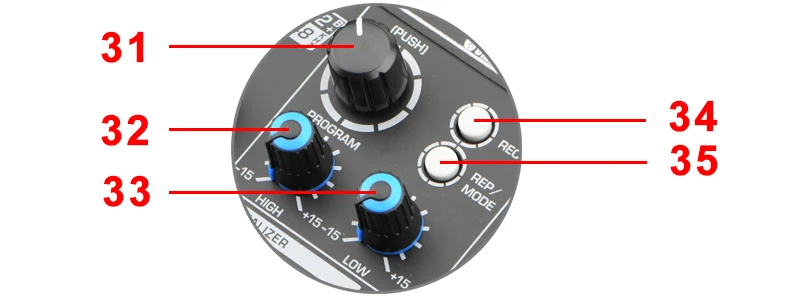

31. [Программа]Управление MP3

Выбранные песни/воспроизведение/пауза: при воспроизведении музыки Поверните, чтобы изменить вверх/вниз песню, нажмите, чтобы сделать паузу/воспроизведение.

32/33. [Высокий/Низкий]Эквалайзер MP3-плеера

2-полосным эквалайзером регулировать уровень 2 полосы MP3 плеер.

34. [REC]Запись u-диска

Запись: во время воспроизведения музыки, длительное нажатие для записи, короткое нажатие для завершения записи и ввода воспроизведения музыки записи.

A) во время воспроизведения музыки, короткое нажатие, чтобы переключиться для воспроизведения USB музыки, воспроизведение с первой USB музыки.

B) во время воспроизведения USB Музыки нажмите короткое нажатие, чтобы переключиться, чтобы воспроизвести запись музыки, воспроизведение с первой записи музыки.

35. [Режим/повтор]

Короткое нажатие для переключения модели USB и BLUETOOTH, длительное нажатие, чтобы повторить воспроизведение песни. При воспроизведении повторной песни нажмите долго, чтобы вернуться к нормальной игре.

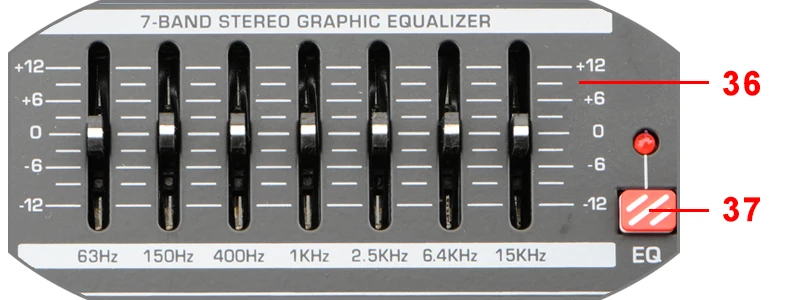

36. [Стерео графический эквалайзер]

Это 7-полосным эквалайзером настройки звучания сигнала отправить к основному наружу.

37. [Переключатель эквалайзера]

Используйте этот переключатель для активации графического эквалайзера.

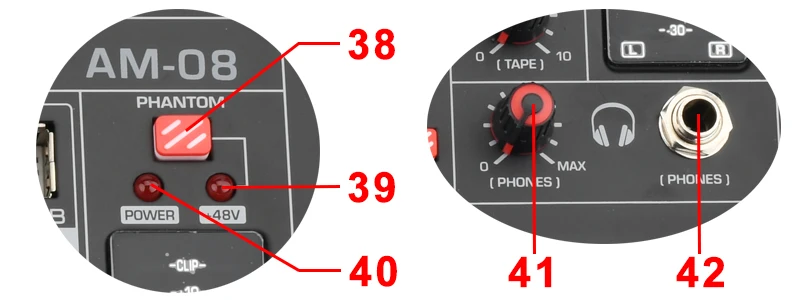

38. [+ 48V Phantom Мощность]Переключатель

1). Этот переключатель переключает фантомное включение и выключение.

2).В тех случаях, когда переключатель включен, миксер поставки + 48В на все каналы, которые имеют XLR mic входным гнездом.

3). Включите этот переключатель при использовании одного или нескольких фантомных конденсаторных микрофонов.

39. [+ 48V светодиодный индикатор]

Этот индикатор загорается при включении питания + 48 В.

40. [Питание] светодиодный индикатор

Этот индикатор загорается при включении питания миксера.

41. [Телефоны] Управление

Отрегулируйте уровень выхода сигнала на разъём телефона.

42. [Телефоны] Джек

Подключите пару наушников к выходному разъему типа телефона TRS.

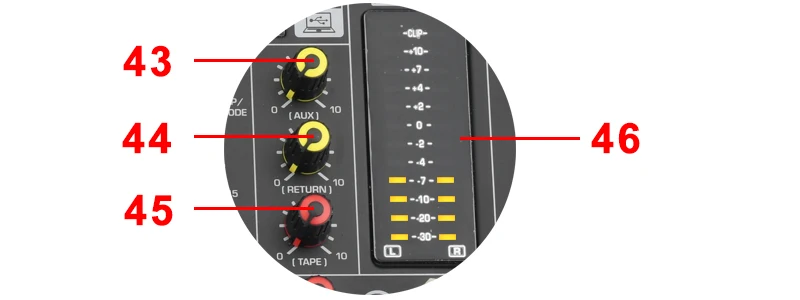

43. [AUX]

Используется для регулировки выходного сигнала на уровень входного сигнала AUX.

44. [Возврат]

Adust уровень, на котором сигнал получен при возврате гнезда (L (mono) и R), отправляется на стереошину L/R.

45. [Лента]

Используется для регулировки выходного сигнала на уровень контактного сигнала ленты.

46. [Измеритель уровня]

Показать сильный сигнал уровня.

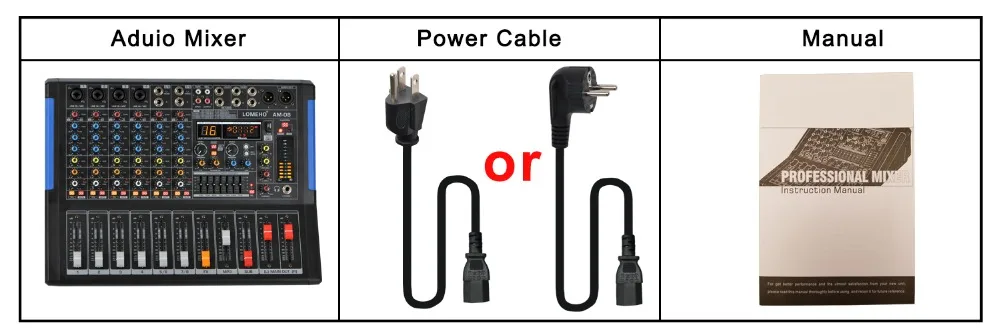

Посылка

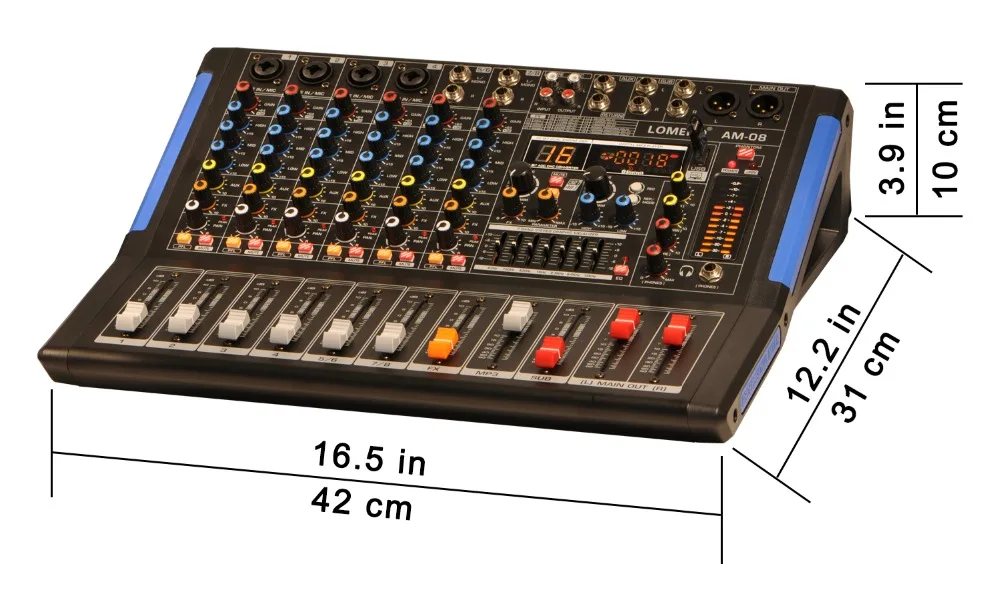

Размер изделия: 42*31*10 см

16,5*12,2*3,9 дюймов
