Внешний ЖК-дисплей 1 7 дюйма литиевая батарея/свинцово-кислотный индикатор панель

Внешний ЖК-дисплей 1 7 дюйма литиевая батарея/свинцово-кислотный индикатор панель

Все типы внутри, вы можете выбрать его самостоятельно, просто нажмите кнопку! 2-15 серии литиевая батарея 12V 24V 36V 48V свинцово-кислотных аккумуляторных батарей.

Устройство является универсальным модулем отображения остаточной емкости для аккумуляторной батареи, подходит для быстрого определения емкости литиевой батареи, свинцово-кислотной батареи на различных инструментах, измерительном оборудовании, мобильном оборудовании, чистящей машине, баланс автомобиля, батареи автомобиля и так далее. Символ батареи интуитивно отображает и процент точно отображает. Используется высококонтрастный ЖК-экран, который может долгое время отображать в темноте или яркий светильник.

Инструкции по использованию:

1. Припаяйте Прикрепленный двухъядерный кабель (красные и черные провода) к положительному и отрицательному электроду батареи, красный подключен к положительному концу, И Черный подключен к отрицательному; Примечание: соединение не должно быть отменено, Обратное напряжение выше 15 в может сжечь электрическую панель!
2. Задняя часть модуля дисплея электроэнергии имеет двухъядерный разъем, вставьте белый терминал двухъядерного кабеля в гнездо, обратите внимание на направление розетки; модуль отображения электроэнергии должен работать нормально, подсветка продолжает включаться. Если он не может отображаться, вы должны немедленно отключить питание и проверить, чтобы исключить проблему; Если электричество всегда 0% или 100%, пожалуйста, подтвердите соответствие спецификации аккумулятора и модуля отображения электроэнергии.
3. 5 значков батареи слева от ЖК-экрана модуля дисплея электричества представляют емкость аккумулятора от низкого до высокого; В то же время процент отображается справа;
4. Когда напряжение ниже минимального значения, процент составляет 0%, в то время как подсветка выключена, введите энергосберегающее Низкое энергопотребление;
5. Чтобы предотвратить повреждение оборудования от утечки компонентов на печатной плате, особое внимание уделяется инструменту или металлическому корпусу, который не подвержен воздействию какой-либо металлической части печатной платы, включая жидкокристаллический штифт. Кроме того, задняя часть модуля дисплея электричества не должна касаться каких-либо металлических деталей в чехол короткого замыкания; Старайтесь не трогать элемент платы PCB голыми руками.

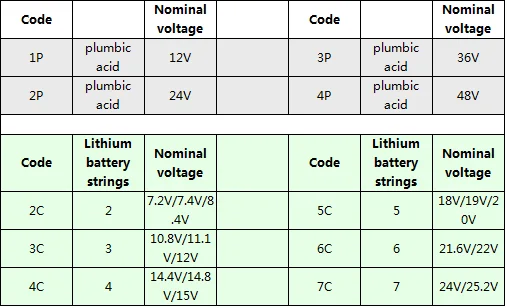

Задняя часть модуля дисплея электроэнергии имеет белые клавиши, используемые для выбора типов батарей.
1. Сначала выключите модуль дисплея электричества, нажмите и удерживайте кнопку на задней панели, затем включите модуль дисплея электричества, отпустите ключ Kdn, английский знак: «xP» или «xC» отображается справа (P стоит свинцово-кислотный, C для литиевой батареи, X для номера батареи), нажмите клавишу для последовательного отображения типов
2. Выключите Электрический модуль после нахождения соответствующего типа, повторно включите его и он может нормально работать.

Примечание:

1. Номера в номинальном напряжении-это общее название напряжения пользователей, те же батареи, могут иметь разные названия.
2. Литиевая батарея-это общие три элемента или мягкая посылка/полимерная литий-ионная батарея, не включая фосфат (железо-литиевый) аккумулятор.
3. «код» означает соответствующий английский символ, отображаемый на ЖК-экране при выборе спецификации.

Упаковочный лист
1 x Батарея индикатор
1 x Кабель питания (20 см)
Винты-2 шт.
