Плата контроллера NT68676 для ЖК-дисплея с поддержкой DVI VGA AUDIO ЖК-панели 8 9 дюйма 1024X600

Плата контроллера NT68676 для ЖК-дисплея с поддержкой DVI VGA AUDIO ЖК-панели 8 9 дюйма 1024X600

Поддержка ЖК-модели:

LP089WS1-TLA1

LP089WS1-TLA2

LP089WS1-TLB1

LTN089NT01

A089SW01 V0

A089SW01 V1

B089AW01 V0

B089AW01 V1

B089AW01 V2

B089AW01 V3

HSD089IFW1-A00

N089L6-L01

N089L6-L02

N089L6-L03

N089L6-L04

N089L6-L05

N089L6-L06

N089L6-L07

Описание товара

1. Общее описание платы ЖК-контроллера
M.NT68676.2A-это контрольная плата для монитора, которая подходит для рынка АТР. Он может поддерживать светодиодный ЖК-панели, разрешение которых составляет до 2048 × 1152.
M.NT68676.2A может синхронизироваться с компьютером автоматически. Синхронизация требует синхронного сигнала, горизонтальной и вертикальной синхронизации.
M.NT68676.2A может поддерживать динамическое контрастное управление, вход для наушников и цифровое управление громкостью одновременно.

2. Функция компоновкиПлаты ЖК-контроллера

Изображение только для справки, фактический товар является стандартным.
Дополнительные разъемы и клеммы отмечены

Вид сверху M.NT68676.2A

3. Функция компоновкиПлаты ЖК-контроллера

Набор микросхем

NT68676(UFG)

Площадь рынка

Азиатско-тихоокеанский

Язык OSD

Упрощенный китайский, традиционный китайский, английский, французский, немецкий, итальянский,

Испанский, португальский, японский, корейский (опционально)

Панель

Тип панели

Светодиодный ЖК-дисплей

Интерфейс

Одиночный/Двойной LVDS (8 бит)

Максимальное разрешение

2048 × 1152

Видео вход

PC-RGB

Формат

До 2048 × 1152 60 Гц

HDMI

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Аудио вход

Аудио ПК

Вход для наушников

0,2 ~ 2,0 VRMS

Аудиовыход

Частотная характеристика

100 Гц ~ 15 кГц ± 3 дБ (1 кГц, 0 дБ контрольный сигнал)

Максимальная выходная мощность

2 × 1 Вт (8 ) THD + N<10 1 кГц

Питание: 12V, аудио Вход: 0,5 VRMS)

Мощность

Требования

Работающего на постоянном токе 12 В/12V (встроенный)/12V 5V (собран в общее количество)/12 В, 5 В, 5VSB (собран в)

К Панели

3,3 V/5 В/12 В

Управление

В режиме ожидания Мощность потребление <0,5 W (плата только)

Ключевая функция

Питание, меню, VOL +,VOL-, регулировка/выход

4.. Размеры печатной платыПлаты ЖК-контроллера

Размер (мм):139 (Д) * 58 (Ш) * 17 (В)

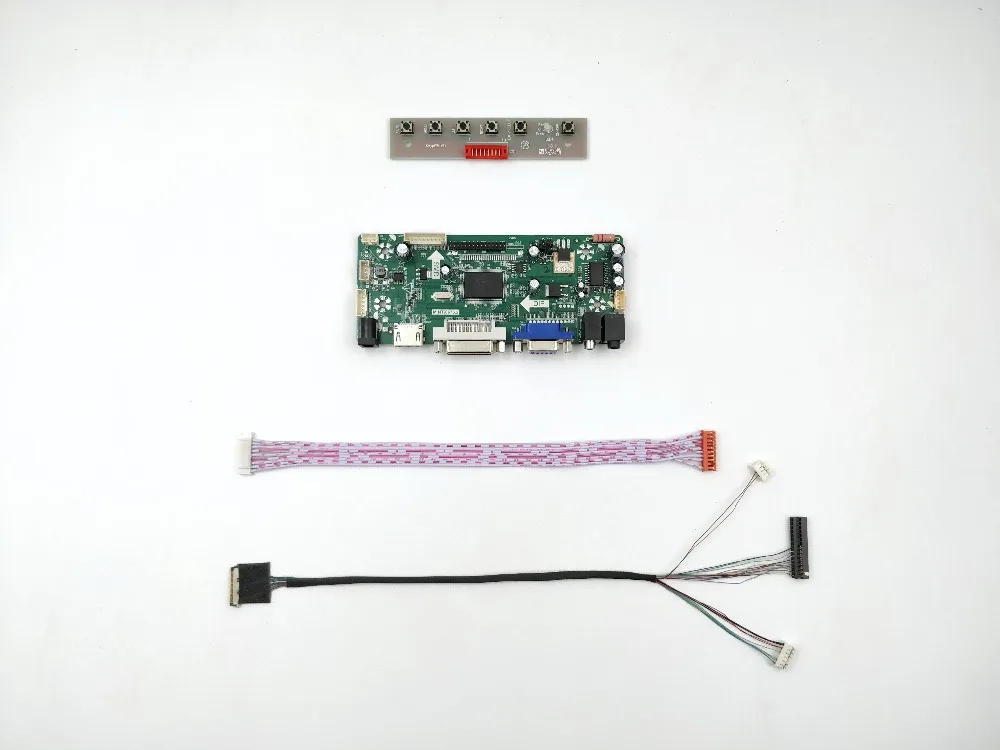

5.Посылка включает в себя:

Плата ЖК-контроллера-1 шт.

1 x 1Ch 6 бит 40 контактов LVDS кабель

1x6 с двумя кнопками плата OSD с кабелем
