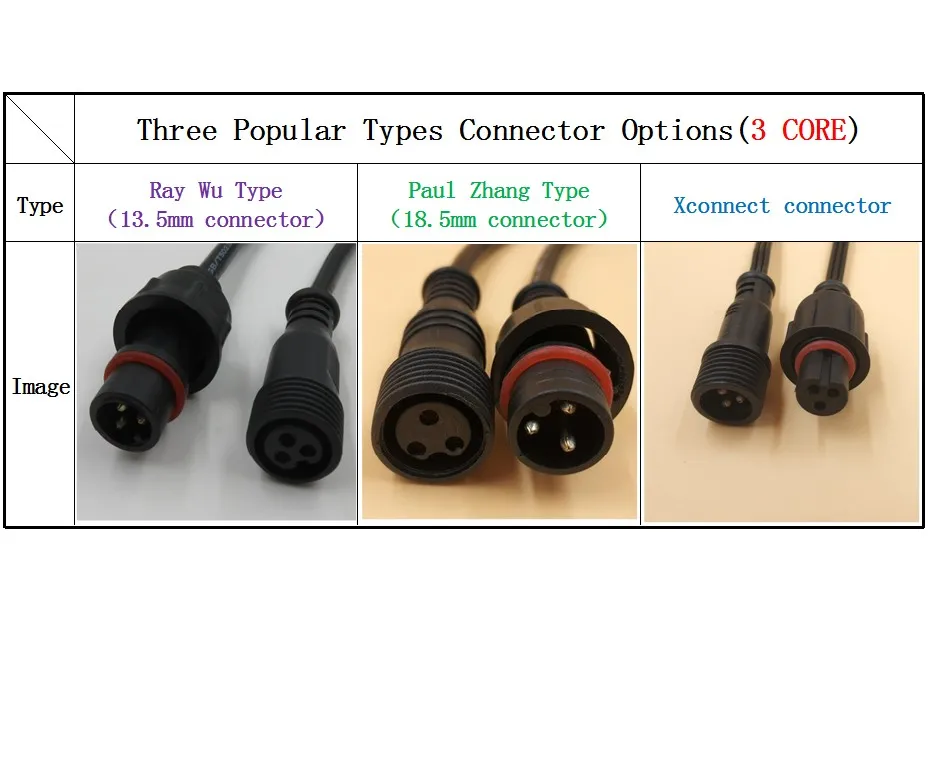

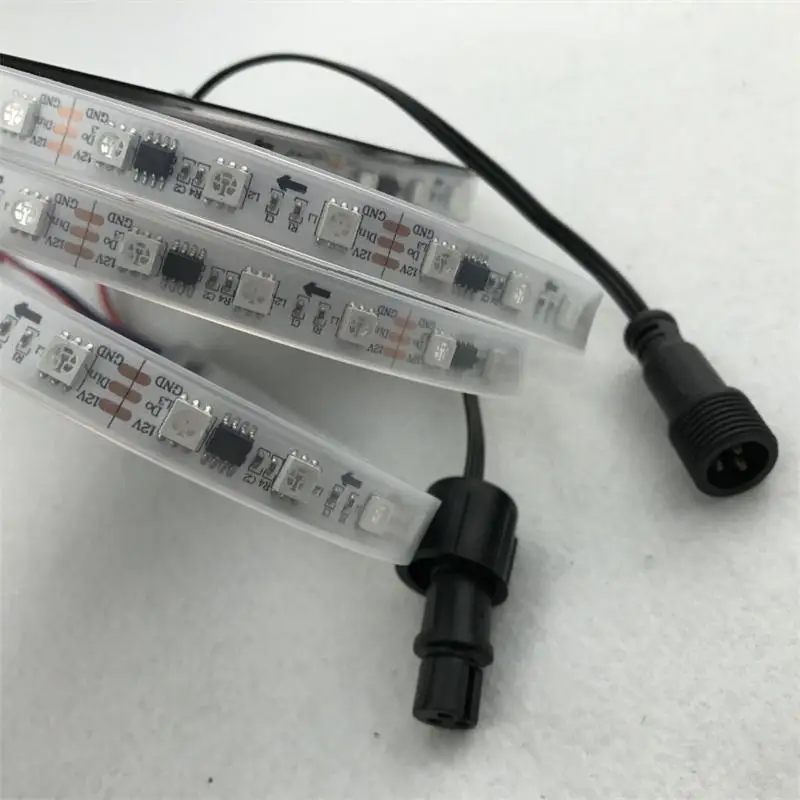

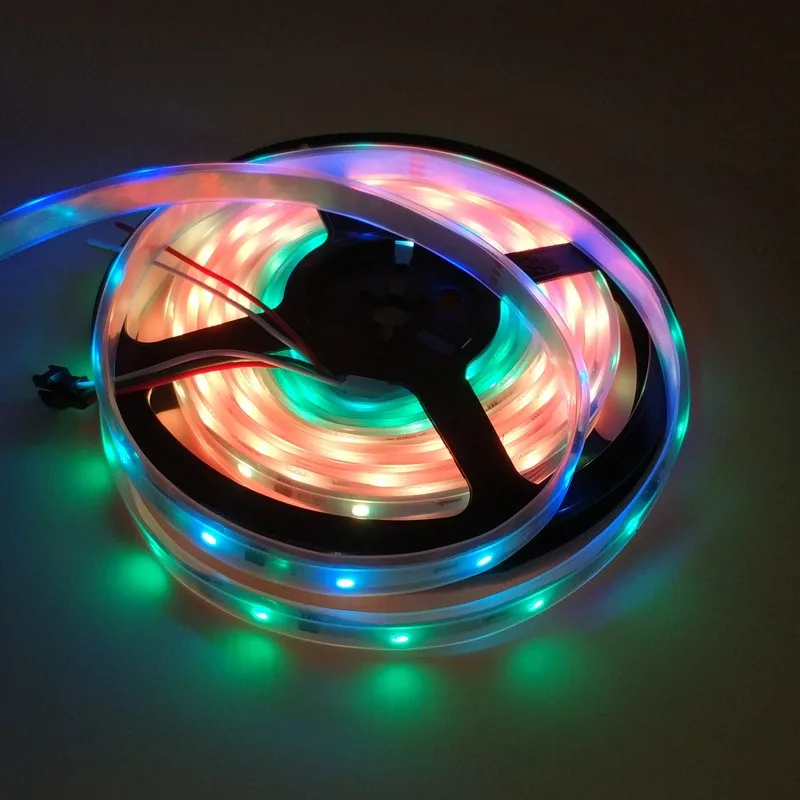

ETOP 5 м/рулон DC12V WS2811 300 светодиоды (20 пикс./м) светодиодный цифровой пропилен-каучука прокладки с JST/13,5 мм/18,5 мм/xconnectбыл разъем, IP66 в силиконовой трубке

Спецификация:

5050 smd rgb Светодиодная лента ws2811

Входное напряжение: ............. DC12v;

Мощность: .......................14,4 Ватт/метр, 72 Вт/рулон;

Светодиодный ресурс: ............. высокая яркость 5050 RGB;

Q'ty of LED: ...............60 светодиодов/метр, 300 светодиодов/рулон, каждый 3 светодиода контролируется отдельно

Тип ИС: ..................... ws2811 IC;

Q'ty IC: ...................20 IC/метр (1 ic дисков 3 LED чип);

Пиксели: ........................ 20/метр;

Серая шкала:. ................ 256;

Биты/Цвет:. .................. 8 бит/цвет; 24 бит для RGB цвета

FPC размер:. .................. Ширина: 10 мм, высота: 2,5 мм;

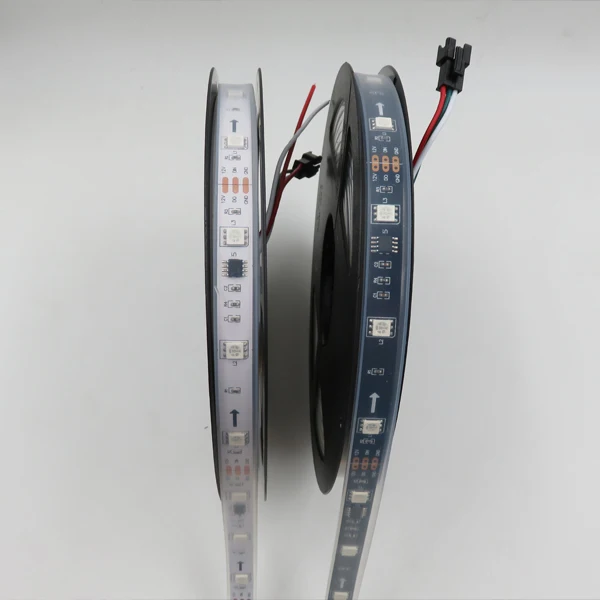

FPC Цвет. ................. Черного и белого цвета

Степень защиты: водонепроницаемая согласно стандарту .....IP66 вСиликоновая трубка

Цветовая гамма:. ....................... Полноцветный RGB, изменение цвета мечты;

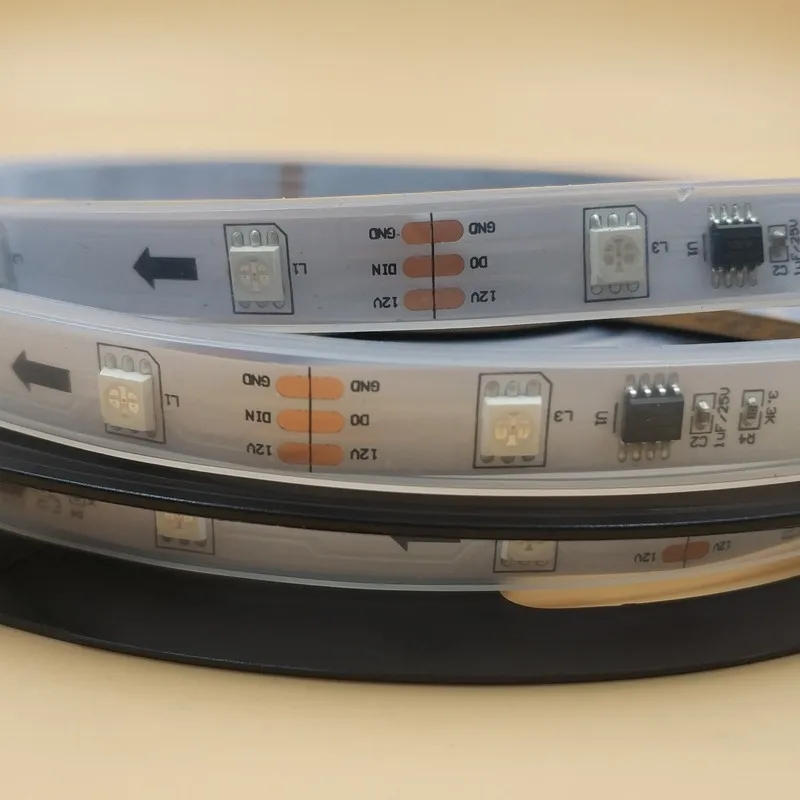

Сокращение: ...................... каждые 3 светодиода срезаются;

Пакет:. ................... 5 метров/катушка в антистатическом пакете.

Стандартная схема изображения для наших пиксельных огней:

Коричневый:-5/12 v +
Желтый/зеленый:-Земля/-
Синий:-данных

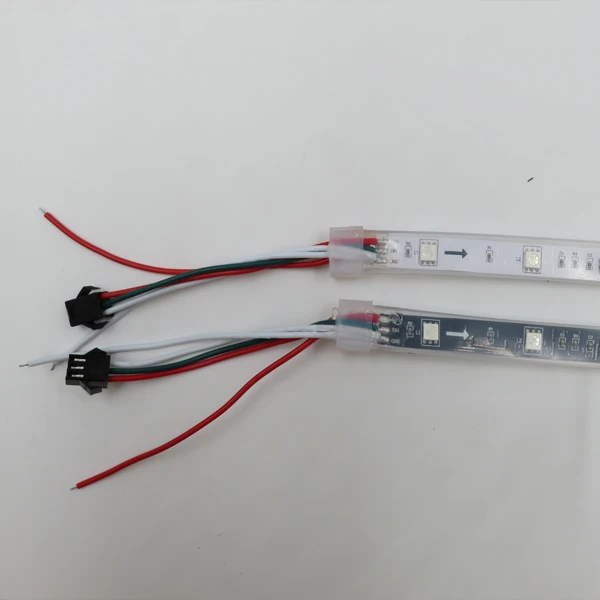

Входной конец: мужской разъем (винтовой Конец с голым штифтом)

Выходной конец: Гнездовой разъем (с отверстием)

Особенности:

Выходной порт сжатия 12 V.

Построен в stabilivolt, только добавить сопротивление к IC VDD ноги, когда под 24 в источник питания.

Серый уровень 256 может быть отрегулирован и частота сканирования не менее 400 Hz/s.

Встроенная цепь изменения сигнала, после того, как волна восстановится до следующего драйвера, убедитесь, что волновая форма не накапливается.

Встроенная электрическая схема сброса и отключение питания.

Каскадный порт передачи сигнала одним lin-e.

Любые две точки на расстоянии более 10 м Сигнал tran-smission без увеличения.

Когда частота обновления составляет 30 кадров в секунду, низкая скорость каскадного числа не менее 512 точек, режим скорости hig-h не менее 1024 точек.

Отправка данных со скоростью до 400 кбит/с и 800 кбит/с двумя узорами.

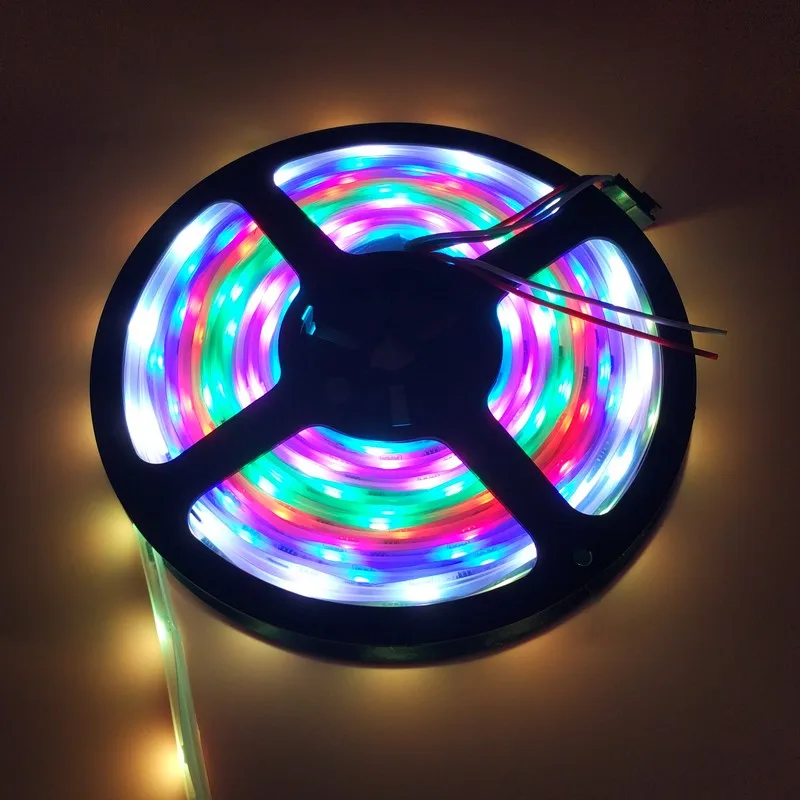

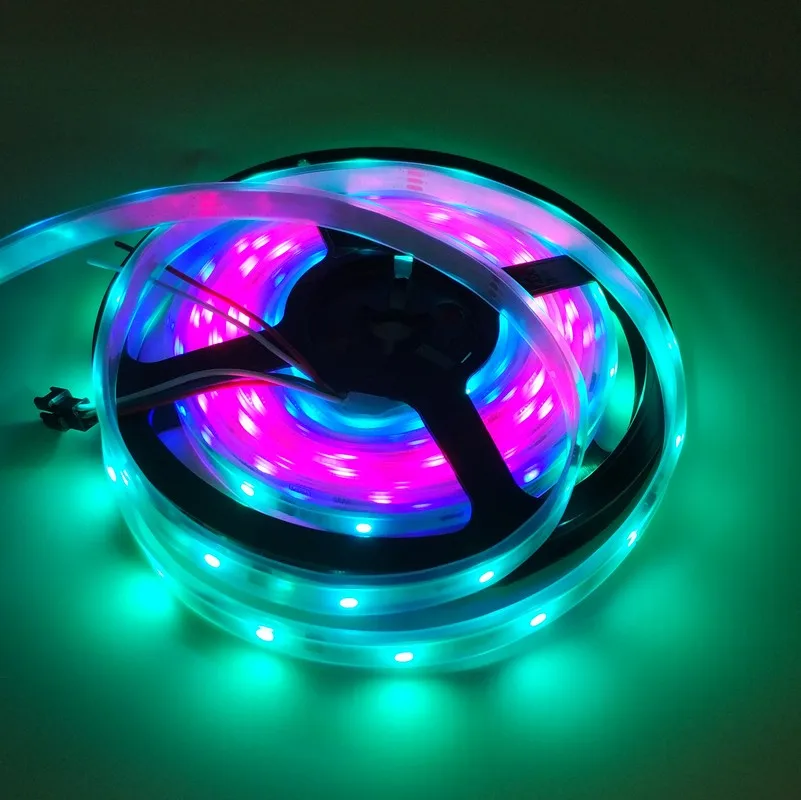

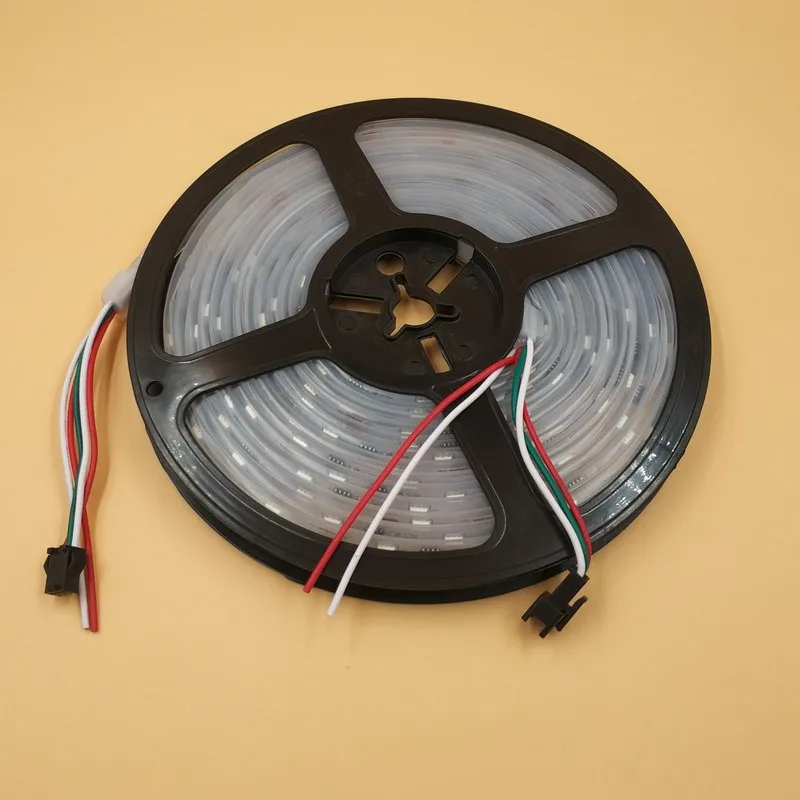

Изображения:
