Бесплатная доставка по Европе! 1-осевой шаговый двигатель Nema34 1700 унции. В 151 мм 6A

Бесплатная доставка по Европе! 1-осевой шаговый двигатель Nema34 1700 унции. В 151 мм 6A

Отличные новости от Longsmotor! Доставка со склада Германии в страны Европейского союза!

Никаких налогов с таможни, никаких повреждений, лучшее обслуживание, пожалуйста, не стесняйтесь!

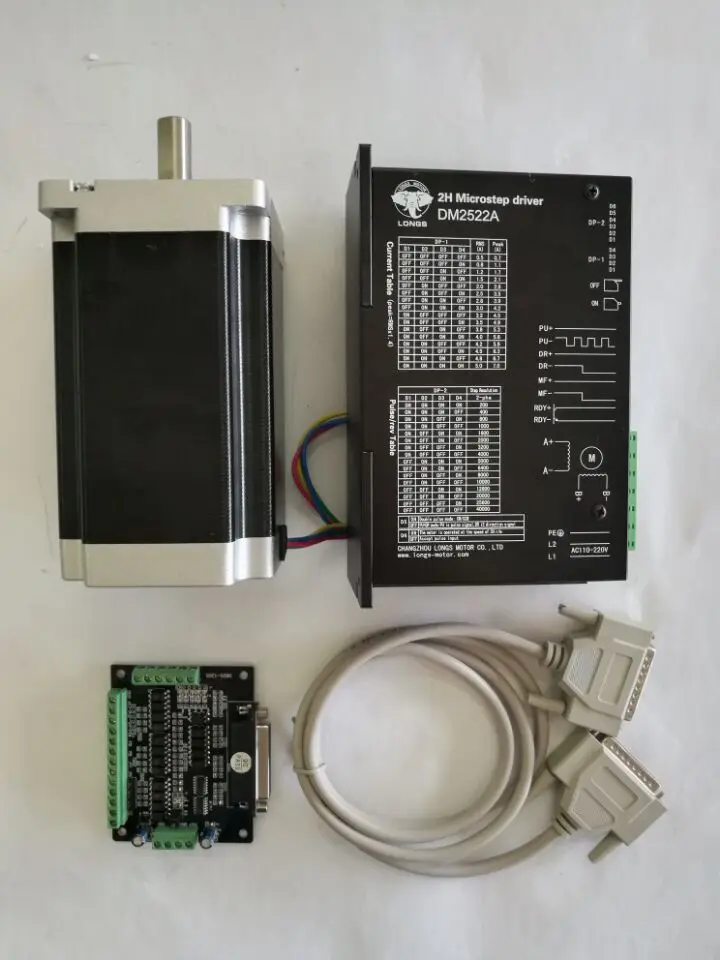

Данный товар включает в себя:

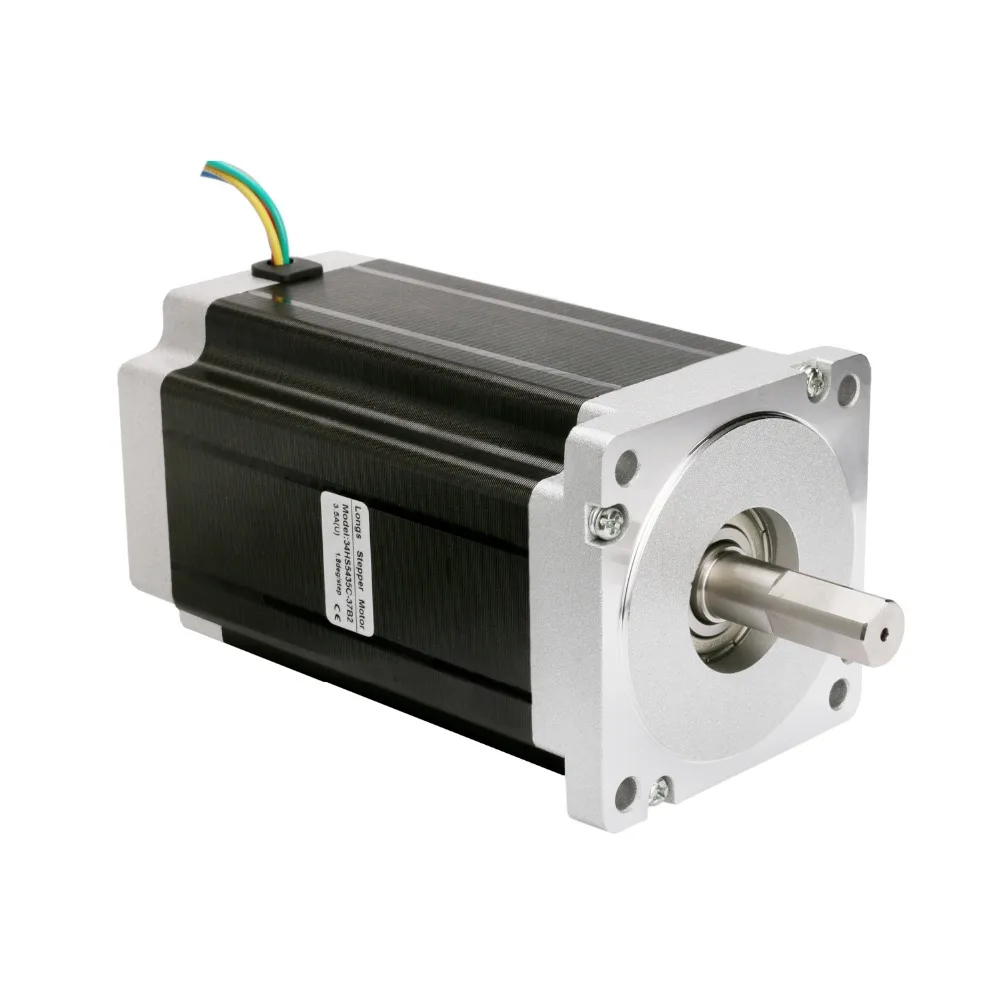

1. 1 шт. Nema34 шаговый двигатель 1700 унций. В биполярном одиночном валу

2. 1 шт. Драйвер шагового двигателя DM2522AAC90 ~ 240V

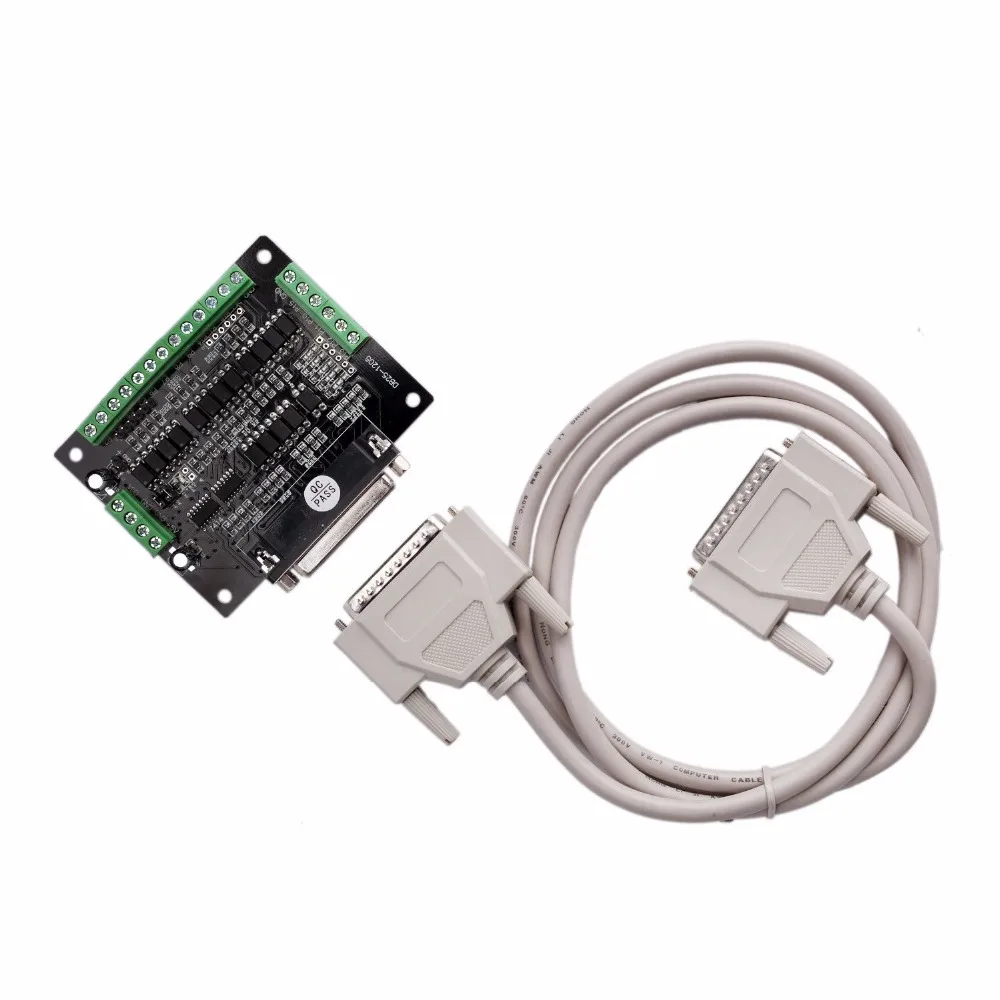

3. 1 шт. секционная плата иПараллельный кабель

Подробная информация:

Технические характеристики

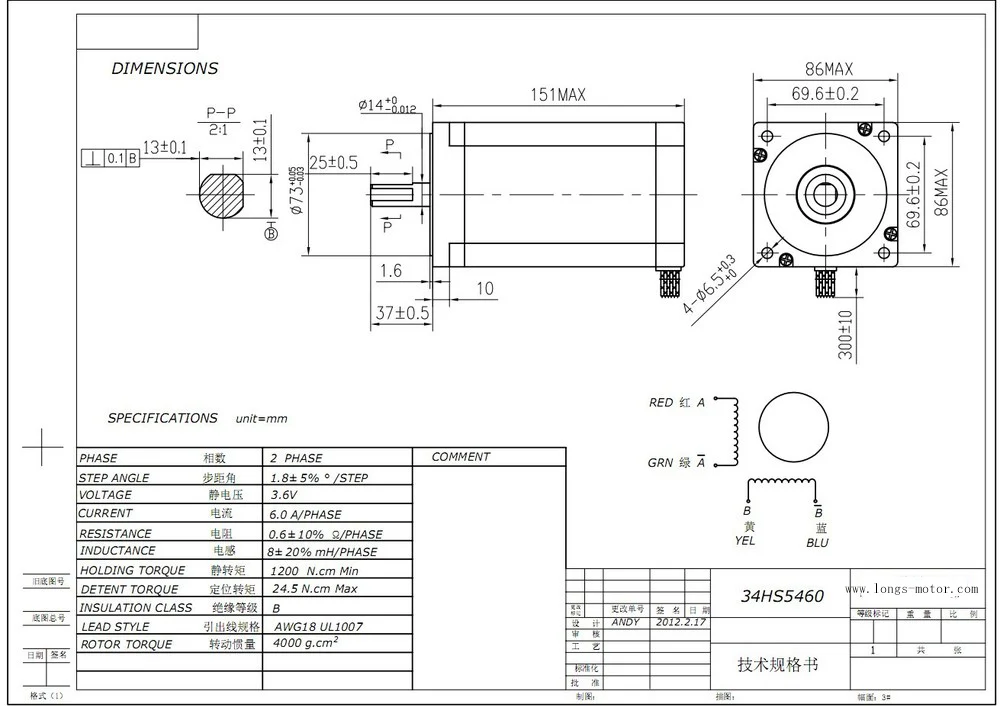

Part No.:34HS5460

Рамка Размеры: NEMA34

Фаза: 2 фаза

Угол поворота: 1,8 градусов

• Сила тока:6 А

Номинальная Напряжение: 3,6 V

Сопротивление:0,6Ом/фаза

Индуктивности:8 MH/фаза

Держательный крутящий момент: 1700Унций (12 N. M)

Крутящий момент:24.5N. См

Инерция ротора:4000G.СмСм²

Количество проводов: 4 (REd A +,ЗеленыйA-,Цвет: желтый Модель B +,BДоступные цвета: голубой В в-режиме)

Вес: 5Кг

Длина:151Мм

Длина переднего вала 37 мм

TДиаметр вала двигателя 14 мм

Соответствует езды на автомобиле:DM860A

Вал: измельчитель одиночного вала

Краткое описание

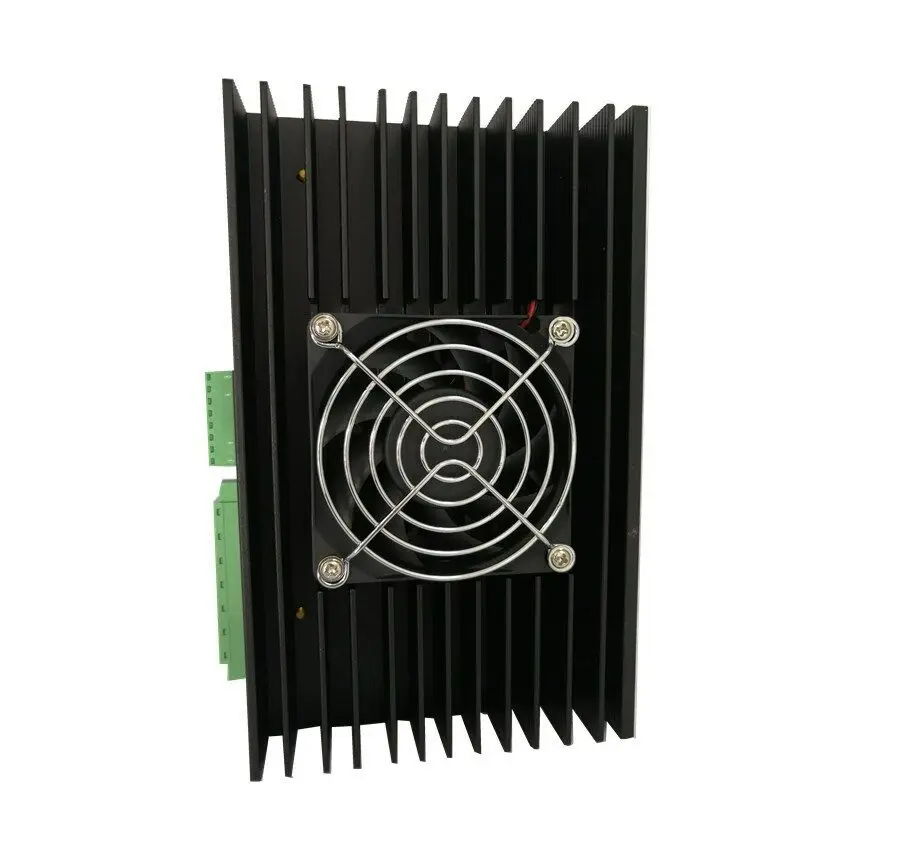

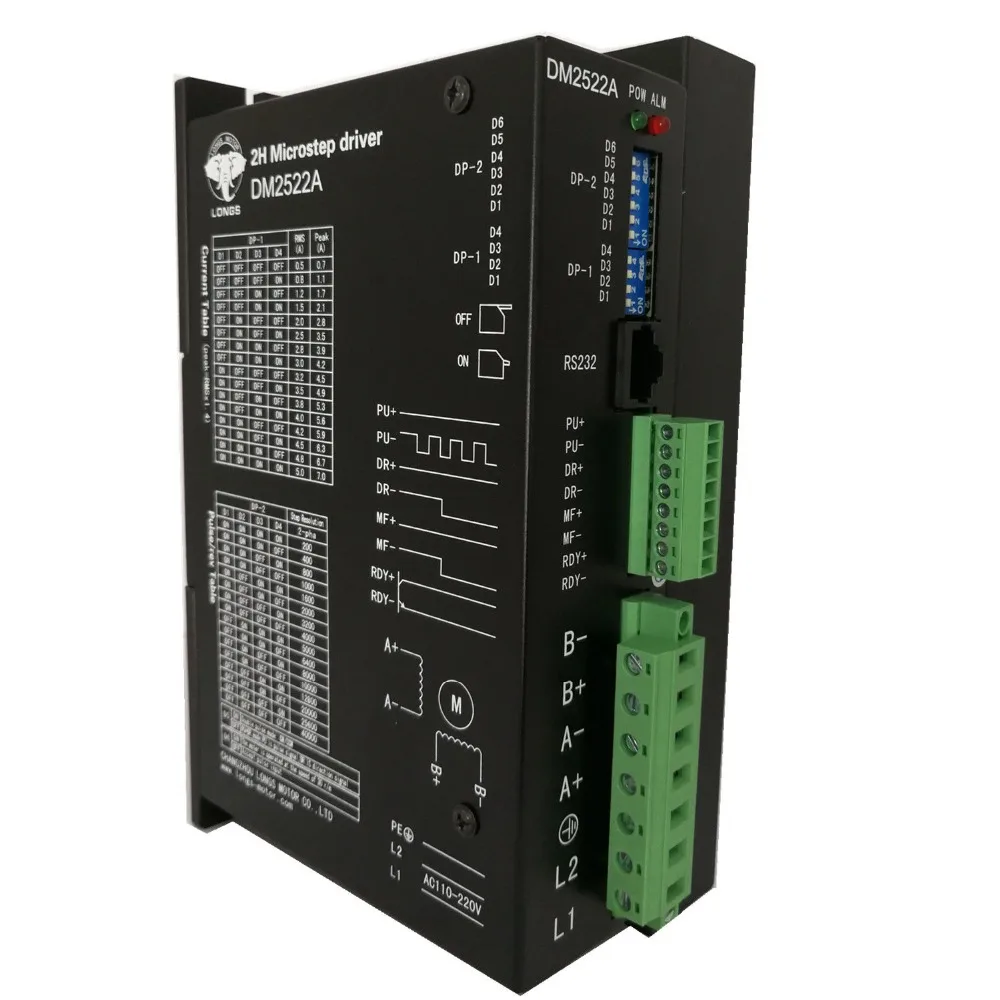

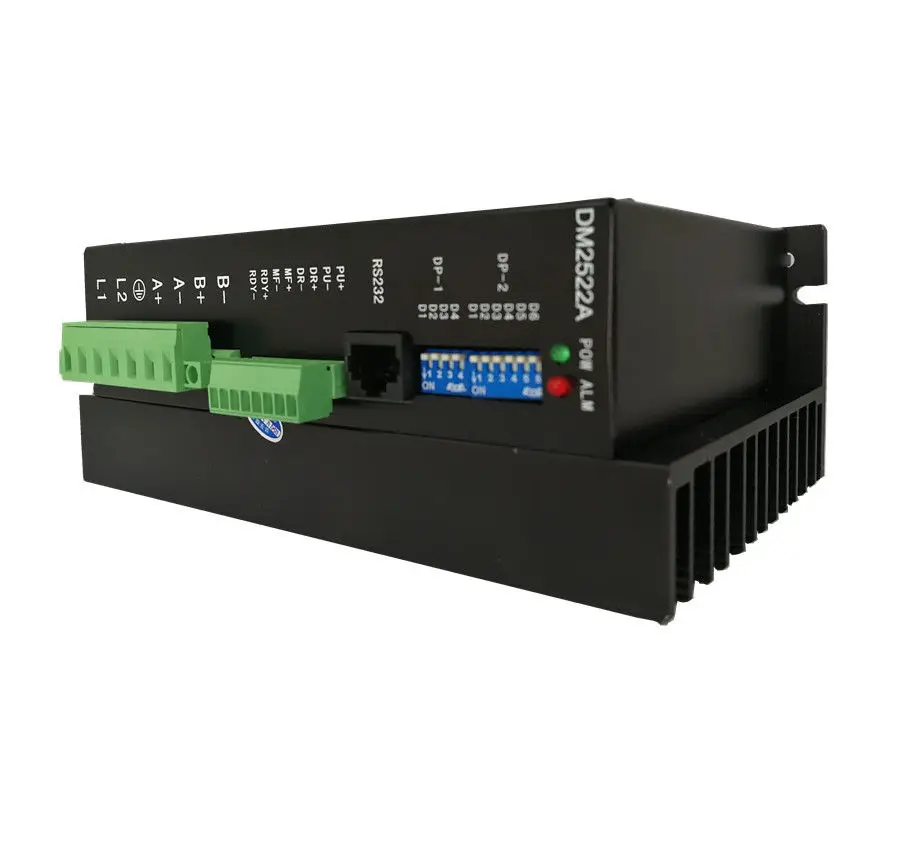

DM2522A-это новое поколение цифровой 2-фазный Драйвер шагового двигателя на основе управления DSP. Драйвер сочетает в себе передовую технологию управления DSP и уникальную схему управления. Напряжение драйвера AC90-240V, а ток драйвера ниже 5.0A. Драйвер используется для типов 2-фазный шаговый двигатель с внешний диаметр 57-110 мм. Драйвер принимает схему, аналогичную сервоуправлению, поэтому двигатель может работать плавно с небольшой вибрацией и шумом. И максимальная точность позиционирования может достигать 40000 шагов/оборотов. Продукт широко используется в большом и среднем оборудовании с ЧПУ с более высоким разрешением, таких как гравировальный станок, станок с ЧПУ среднего размера, машина с компьютерным управлением вышивкой, упаковочная машина и т. д.

Технические характеристики

● Драйвер включает в себя 16-класс микро-шаговый двигатель с равных угловых градусов и постоянный крутящий момент; Самое высокое разрешение может достигать 40000 шагов/rev.

● Максимальная частота отклика может достигать 250 кппс

● Когда пошаговый импульс прекратился более чем на 100 мс, ток катушки автоматически уменьшится до половины установленного значения, чтобы эффективно уменьшить нагрев двигателя.

● Фотоэлектрический изолирующий вход/выход сигнала

● Ток драйвера от 0,5а/фазы до 5,0а/фазы, регулируется с 16 классами

● Один вход питания, диапазон напряжения: от 90 В до 240 В переменного тока

● Функция фазовой памяти (когда вход неожиданно прекратился или выключился, драйвер автоматически запоминает фазу двигателя в то время.)

● Сигнал ввода/вывода, драйвер использует метод фотоэлектрической изоляции и уровень сигнала 5 В ~ 24 В, совместим

● Функция импульсной гладкой техники делает двигатель стабильным при низкой скорости. Уровень гладкости можно регулировать.

● Он оснащен функцией регулировки индуктивности двигателя, обеспечивая полную игру адаптивному мотору.

Внимание!

1. Входное напряжение ниже, чем AC260V.

2. ПАдающий край является эффективным входного импульсного сигнала. Если вы хотите, чтобы верхний край был эффективным, пожалуйста, установите внутренний параметр драйвера.

3. В чехол перегрузок по току (защита от короткого замыкания нагрузки), индикатор неисправности ALM будет включена. Пожалуйста, проверьте проводку двигателя и другую неисправность короткого замыкания; После того, как неисправность будет удалена, она возобновится после включения во второй раз.

4. Чехол без двигателя, индикатор неисправности ALM будет включен. Пожалуйста, проверьте проводку двигателя; После того, как неисправность будет удалена, она возобновится после включения во второй раз.

:

Схема подключения:
