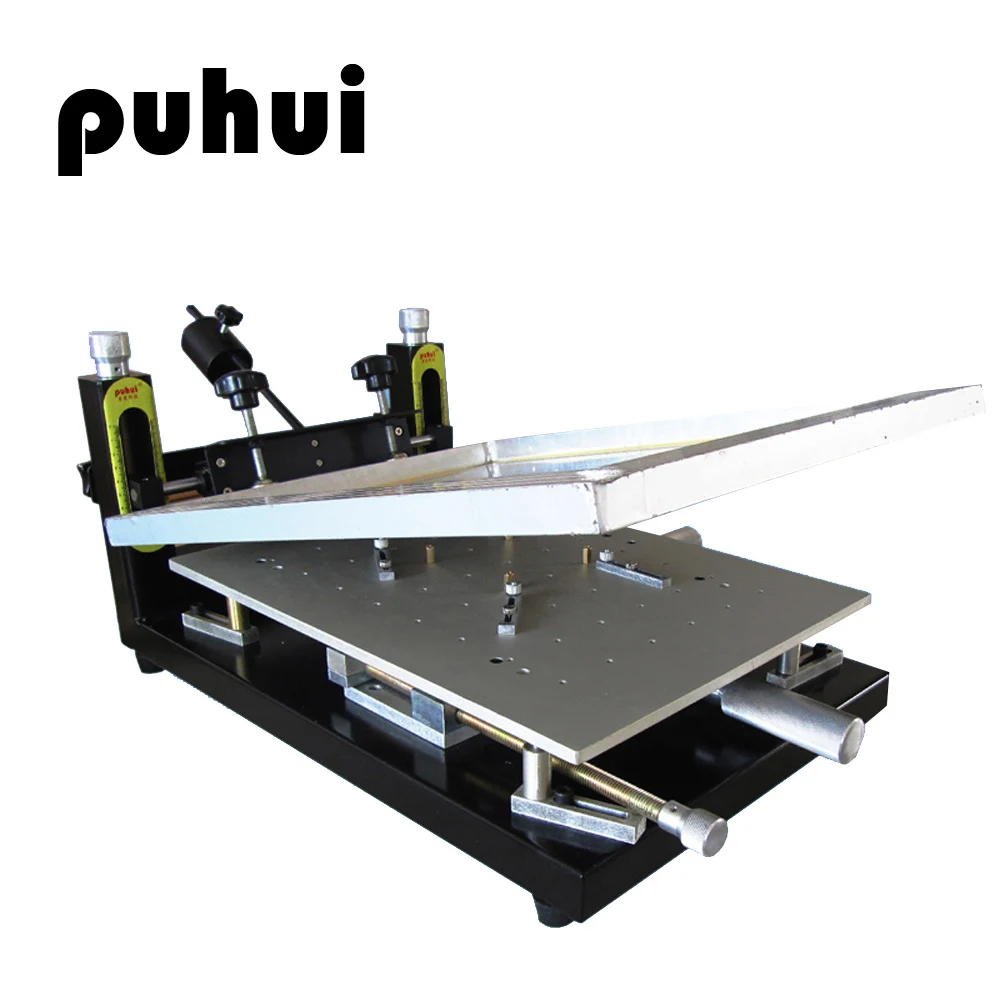

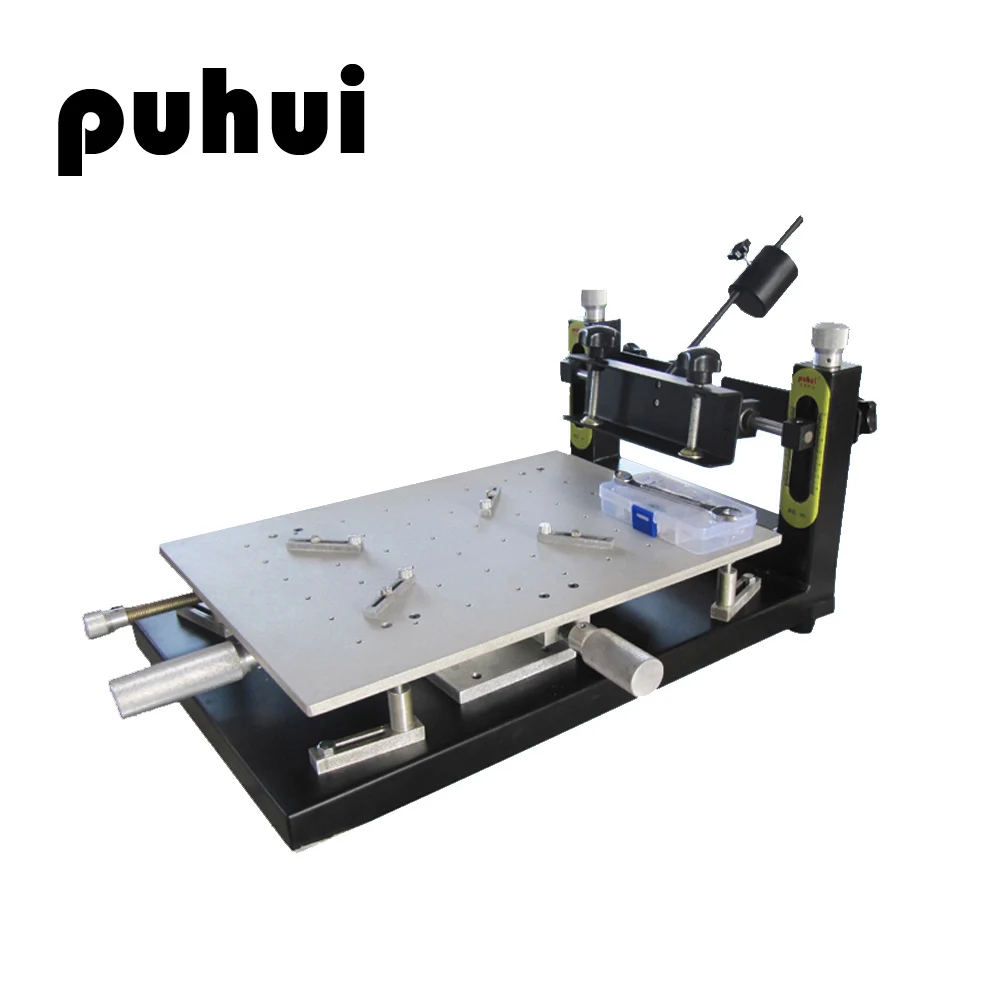

Новинка - высокоточный принтер для паяльной пасты PUHUI PH-HPP01 для печатных плат, ручной шаблонный шелкографический станок.

Новинка - высокоточный принтер для паяльной пасты PUHUI PH-HPP01 печатных плат ручной шаблонный шелкографический станок.

Инструкция Brif:

Платформа может поворачиваться на 30 градусов, и точность может быть сохранена во время повторной работы. Легко найти печатную плату, высокая гибкость обеспечивает высокую точность печати. Кронштейны с помощью болта для регулировки высоты, удобно для Контроля Толщины печатной платы.

Характеристики:

Высокоточный принтер

Параметры

Габаритные размеры (Д * Ш * В)

580*320*259 мм

Размер платформы

300*400 мм

Размер печатной платы

270*370 мм

Размер трафарета

370*470 мм

Высота платформы

180 мм

Режим позиционирования PCB

Наружное/опорное отверстие

Вес

12,7 кг

Установка и обслуживание

Установка: см. Руководство по установке

Техническое обслуживание: Добавьте смазку к трафаретному кронштейну, поднимая движение/винтовой стержень/переходное движение на регулярной основе.

Печать

А. Положите трафарет наТрафаретный кронштейн(2) после очистки трафарет, отрегулируйтеТиснение
Звезда Ручка(3) в подходящее место, затем зафиксируйте его.

B. УстановкаБлок позиционирования PCB(11) иБлок фиксации печатной платы(5). Ссылка на положение
Положения платы PCB с отверстием для позиционирования для регулировки расстояния держателя печатной платы и трафарета

И фиксируется (если плата PCB большая, необходимо использоватьОпорный штырь(9), опорный штифт должен выбрать соответствующую резьбу
Резьбовое отверстие)

(1) 3) ПовернитеВерхняя и нижняя регулировочная ручка(1) для регулировки высоты трафаретного кронштейна. ПоворотРучка регулировки оси X(6) иРучка регулировки оси Y(7) для регулировки относительного положения печатной платы и трафарета (если вы не можете
Отрегулируйте относительное положение в пределах полного хода, перемещайте положение трафарета), если угловая

Разница между печатной платой и трафаретом, необходимо отрегулироватьПоворотная регулировочная ручка(8), отрегулируйте болт

Высота наОпорный блок платформы(10) сделать платформу (4) даже без тряски.

4) Использование лезвия для очистки паяльной пасты (угол скребка лезвия и стальной трафарет должен быть от 30 до 75 градусов
Градусы)

5) Регулярно очищайте трафарет
