1 Введение

MFD620C-это современный цифровой ультразвуковой дефектоскоп с многоцветным TFT ЖК-дисплеем и множеством новых функций для удовлетворения сложных требований к проверке. Он сочетает в себе мощные возможности обнаружения дефектов и измерения, широкое хранение данных и возможность передачи подробных данных об инспекции на ПК через высокоскоростной usb-порт.
Инструмент включает в себя множество усовершенствованных функций обработки сигналов, включая полосу частот RF 15 МГц, что позволяет тестировать тонкие материалы, узкополосные фильтры для улучшения сигнала к шуму в приложениях с высоким коэффициентом усиления, импульсный шип для применений, требующих более высоких частот, и настраиваемый пульсер квадратной волны для оптимизации проникновения на толстые или сильно ослабляющие материалы.
Прибор может быть широко использован для определения местоположения и определения размеров скрытых трещин, пустот, распадов и аналогичных разрывов в сварных швах, поковках, заготовках, осях, валах, резервуарах и сосудов под давлением, турбин, и структурные компоненты.


1,1 особенности инструмента
Инструмент расширяет производительность и спектр приложений, которые могут быть удовлетворены портативным инструментом. Качество, портативность, долговечность и надежность, которые вы ожидали от популярной серии инструментов MFD, остаются.
Дисплей
Многоцветный TFT LCD с высоким разрешением и 4 пользовательскими настройками яркости обеспечивает высокую контрастность отображения сигнала от яркого, прямого солнечного света до полной темноты.
Многоцветный TFT ЖК-дисплей с высоким разрешением и быстрым обновлением 60 Гц дает? Аналоговый смотреть? К форме сигнала, предоставляющей подробную информацию, которая имеет критическое значение во многих областях применения, включая проверки ядерной электростанции.
Диапазон
До 6000 мм в стали; диапазон выбирается в фиксированных ступенях или непрерывно изменяется. Подходит для использования на больших рабочих элементах и в измерениях с высоким разрешением.
Доильной установки
Импульсная энергия выбирается среди 200 в, 300 В, 400 В, 500 в и 600В ..
Ширина импульса Настраивается от 0,1 & micro; s до 0,5 & micro; s для соответствия зондов с разной частотой.
Частота повторения импульса регулируется от 10 Гц до 1 кГц с шагом 1 Гц.
Демпфирование выбирается среди 68? 100? 150? И 500? Для оптимальной зонд производительность
Тестовые режимы включают импульсное эхо, двойную и сквозную передачу
Приемник
Отбор пробников: 10 цифр AD конвертер на отбора проб скорость 160 МГц
Выпрямление: Положительная полуволна, отрицательная полуволна, полноволновая и RF
Аналоговая полоса пропускания: 0,5 МГц до 15 МГц возможность с возможностью выбора частотных диапазонах (автоматически устанавливается с помощью инструмента), чтобы соответствовать зонд для оптимальной производительности.
Коэффициент усиления антенны: в пределах от 0 до 110 дБ регулируется по выбор меры 0,1 дБ, 1.0dB, 2 дБ, 6 дБ, и морю.
Ворота
Два полностью независимых ворот предлагают ряд вариантов измерения высоты или расстояния сигнала с помощью пикового запуска.
Режим эхо-эхо позволяет точно позиционировать ворота для сигналов, которые очень близки друг к другу.
Пуск ворот: переменная по всему диапазону отображения
Ширина ворот: переменная от начала ворот до конца отображаемого диапазона
Высота ворот: переменная от 0 до 99% полноэкранная высота
Сигналы тревоги: пороговый положительный/отрицательный
Память
Память 1000 канальных файлов для хранения калибровки
Память 10000 волновых файлов для хранения шаблонов A-Scan и настроек инструмента.
Все файлы могут быть сохранены, отозваны и очищены.
Видеозаписывающее Устройство
Сцены экрана могут быть записаны в качестве файлов фильмов. До тех пор, пока 2 часа фильма могут быть сохранены в внутренней памяти. Его можно повторно воспроизводить с помощью инструмента или программного обеспечения ПК, поставляемого с помощью инструмента.
Видеомагнитофон полезен во многих ситуациях, он очень удобен для тех, кто хочет позже анализировать активность зондирования.
Функции
Полностью защищен от попадания пыли и струй высокого давления воды согласно IP65.
Полуавтоматическая двухточечная Калибровка: автоматизированная калибровка нулевого смещения преобразователя и/или скорости материала
Обнаружение дефектов: прямой звуковой сигнал, проекция (расстояние поверхности), глубина, амплитуда,
Дефектные Размеры: Автоматическое искажение размеров с помощью AVG/AVG или DAC, скорость передачи данных о приеме или отказе от дефектов.
Цифровая индикация и триггер. Функция: Толщина/глубина может отображаться в цифровой индикации при использовании нормального зонда и траектории торфа, расстояние поверхности и глубина отображаются непосредственно при использовании угловой зонд.
Доступны как DAC, так и AVG метод оценки амплитуды.
AWS D1.1.
Крепление для криволинейной поверхности функция коррекции
Трещина высота с функцией измерения
Сварного шва рисунок характеристика
Увеличительные ворота: распространение диапазона ворот по всей ширине экрана
Видео запись и воспроизведение
Авто-функция усиления
Конверт: Одновременное отображение в режиме реального времени A-scan со скоростью обновления 60 Гц и конвертом A-scan display
Пиковая Фиксация: Сравните Замороженные пиковые формы сигналов, чтобы прожить A-сканирование, чтобы легко интерпретировать результаты испытаний.
Замораживание сканирования: замораживание дисплея удерживает форму волны и данные звукового пути
B LED дисплей функция
В режиме реального времени
Часы инструмента отслеживают время работы.
Связь
Высокоскоростной порт USB2.0. Можно выбрать два режима USB: U-DISK и U-BRIDGE. В U-DISK режиме инструмент выступает в качестве флеш-диска USB при подключении к ПК. Файлы конфигурации, сохраненные фотографии и записанные фильмы могут быть скопированы на ПК, когда это возможно. В режиме U-BRIDGE инструмент обменивается данными с программным обеспечением DataPro. Дополнительное программное обеспечение DataPro помогает управлять и Форматировать сохраненные данные проверки для высокоскоростной передачи на ПК. Данные могут быть напечатаны или легко скопированы и вставлены в файлы обработки слов и электронные таблицы для дальнейшего удовлетворения потребностей в сообщениях. Новые функции включают в себя режим захвата экрана в реальном времени и отслеживание базы данных.
Батарея
Внутренняя литий-ионная аккумуляторная батарея Номинальная 7,2 V при температуре не выше 8800 ма-ч
10 часов номинального времени работы в зависимости от яркости дисплея
8-10 часов Типичное Время перезарядки
Ручка
Регулировка работы легко и быстро производится с помощью поворотной ручки.
1,2 Технические характеристики
Диапазон: от 0 до 6000 мм, со скоростью стали
Скорость материала: от 1000 до 15000 м/с
Задержка отображения: от-20 до 3400 & micro; s
Задержка зонда/нулевое Смещение: от 0 до 99,99 & micro; s
Чувствительность: 110 дБ Макс в выбирается Разрешение 0,1, 1,0, 2,0, 6,0 дБ и морю.
Режимы тестирования: Импульсный эхо, двойной элемент и сквозная передача
Пульсер: настраиваемый квадратный волновой пульсер
Частота повторения импульсов колеблется от 10 Гц до 1000 Гц
Импульсная энергия: 200 В, 300 В, 400 В, 500 В, 600 в выбор
Пропускная способность (усилитель полосовой): 0,5 до 15 МГц
Мониторы ворот: два независимых ворота контролируются по всему диапазону развертки
Выпрямление: Положительная Половина волны, отрицательная Половина волны, полная волна, RF
Линейность системы: горизонтальная: +/-0.2% FSW, вертикальная: 0.25% FSH, точность усилителя +/-1 дБ.
Отклонение (подавление): от 0 до 80% полноэкранная высота
Единицы измерения: дюйм или миллиметр
Соединения преобразователя: BNC или LEMO
Требования к питанию: Сеть переменного тока 100-240 В переменного тока, 50-60 Гц
Рабочая температура: от-10 до 50
Температура хранения: от-30 до 50
1,3 Базовая Упаковка инструмента

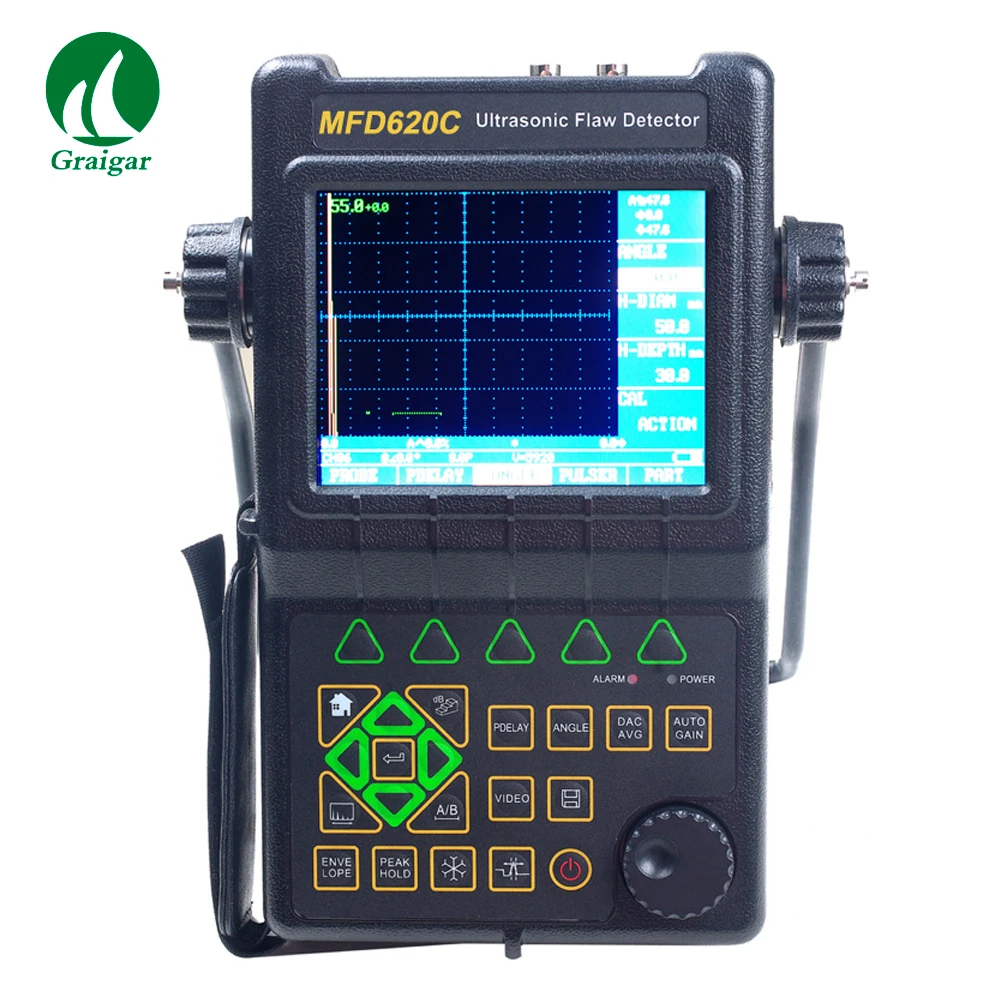

Портативный ультразвуковой дефектоскоп с разноцветным TFT ЖК-дисплеем
Преобразователь прямого луча (4 МГц,? 10)
Преобразователь углового луча (4 МГц, 8 мм × 9 мм, 60 °)
Соединительный кабель для преобразователя (Q9-C5 или дополнительно C9-C5)
Литий-ионная аккумуляторная батарея, 8,8 Ампер час
Блок питания/зарядное устройство
Руководство по эксплуатации на английском языке
Datapro программного обеспечения
USB кабель (модель: MUSB01)
Чехол для переноски
