1 компл.. Новый RGB CGA EGA YUV К VGA HD видео конвертер плата Moudle HD9800 hd GBS8200

1 компл.. Новый RGB CGA EGA YUV К VGA HD видео конвертер плата Moudle HD9800 hd GBS8200

1 компл.. Новый RGB CGA EGA YUV К VGA HD видео конвертер доскаMoudleHD9800

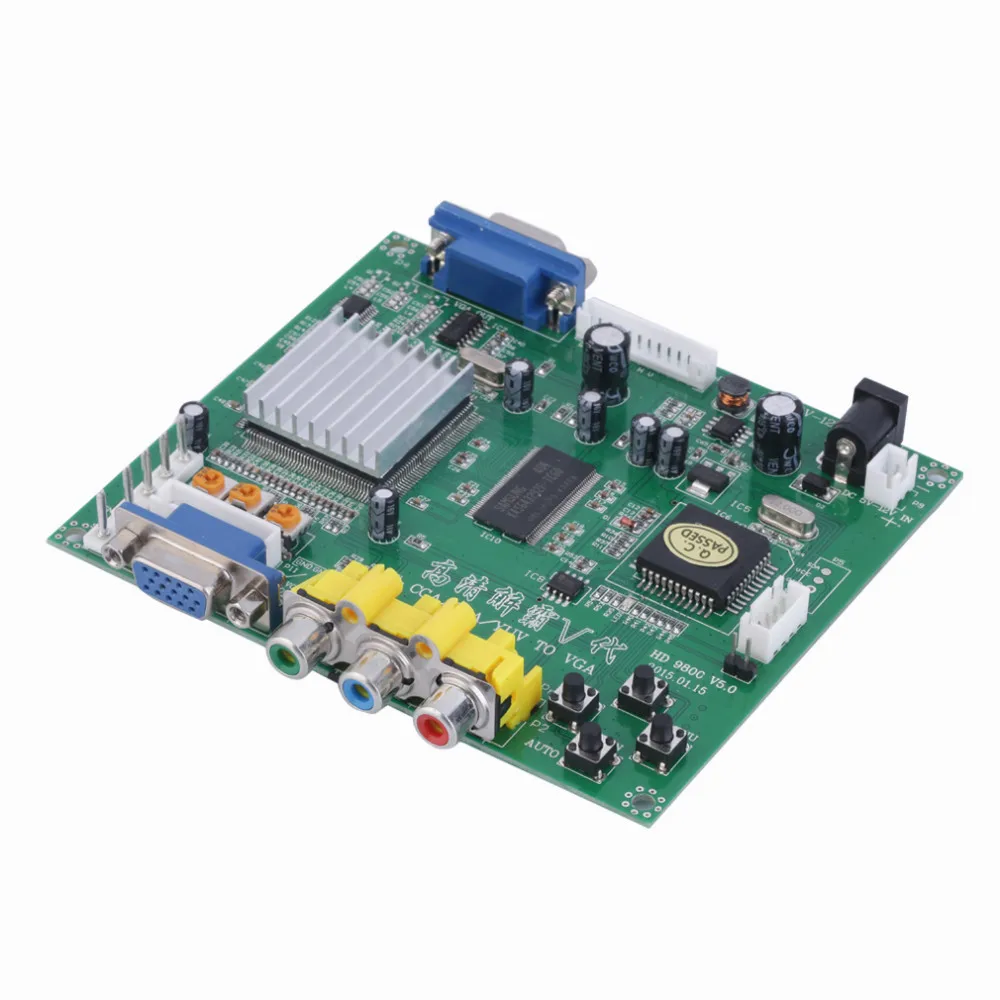

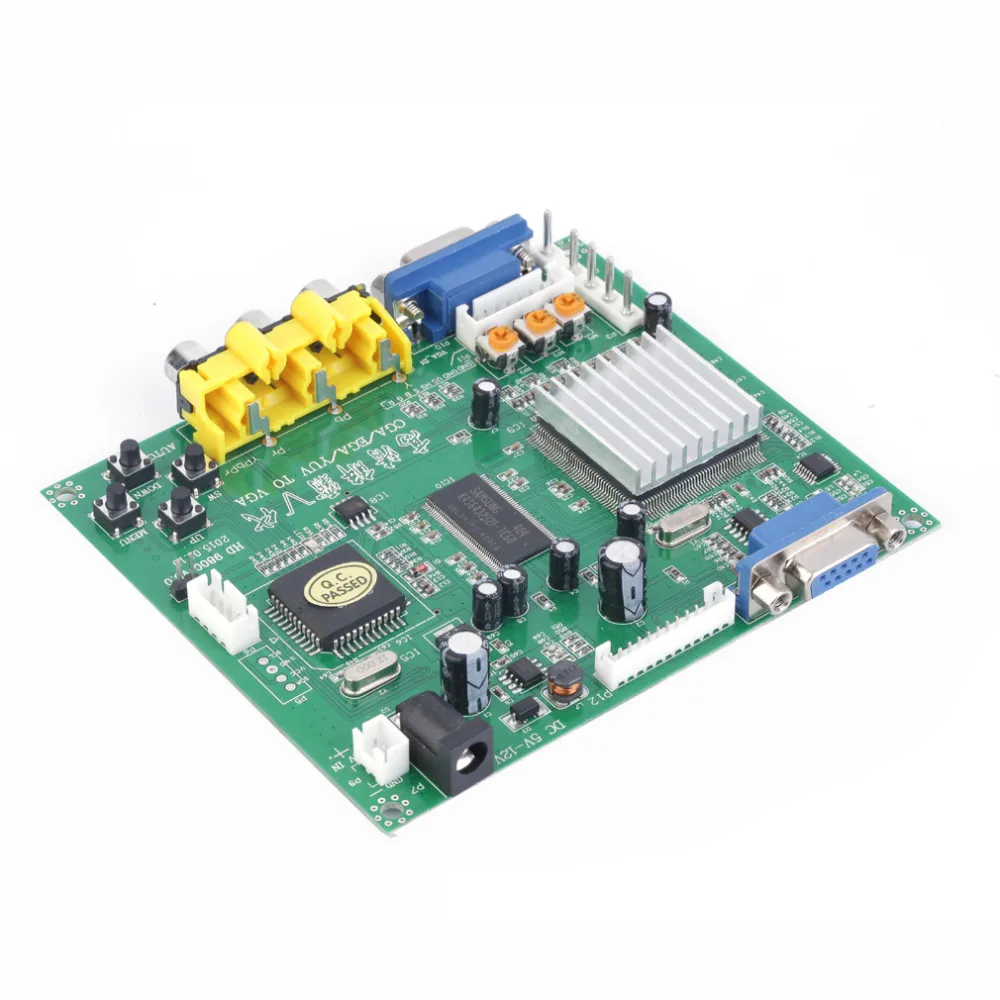

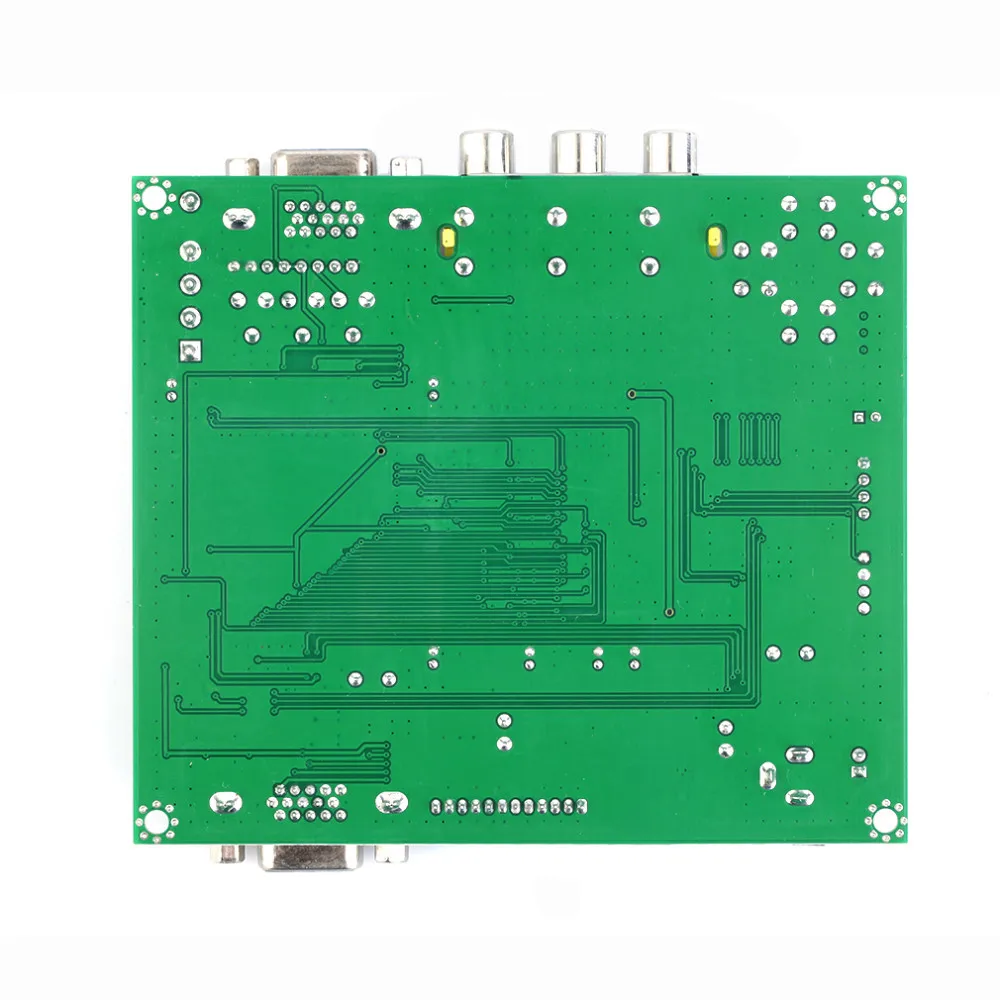

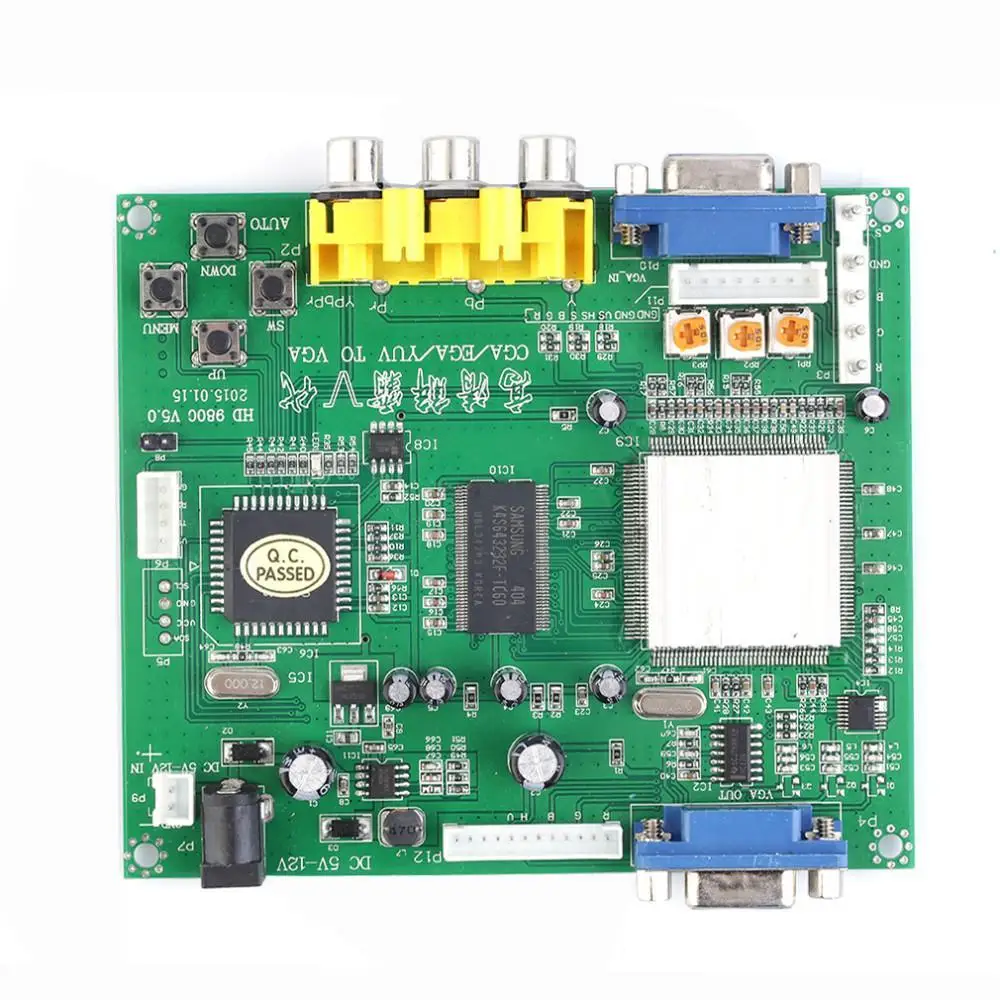

Плата HD-Converter GBS8200 неэкранированная защита

Особенности:
100% абсолютно новый и качественный.
HD9800V. 5 hd-конвертер.
Поддержка входного сигнала CGA/EGA/VGA/YUV
Поддерживает выход VGA (640x480, 800x600, 1024x768, 1360x768)
Автоматическое сканирование сигнала CGA/EGA/VGA (15 кГц, 24 кГц, 31 кГц)
YUV Компонентный сигнал автоматического сканирования (480i, 576i, 720i, 1080i, 480 P, 576 P, 720 P, 1080 P)
На экране (английский и китайский)
Поддерживает контроль положения изображения и управление зумом изображения
Правда цифровой 24-бит/D конвертер для истинного 16,7 млн. цветов преобразования.
Поддерживает все типы мониторов VGA (CRT, lcd, PDP, проектор и т. д.)



Меню управления:
«Меню» откройте меню OSD и введите.
"Вверх" и увеличиваются.
"Вниз/Авто" вниз и уменьшить.
Нажмите эту клавишу: Автоматическое сканирование сигнала CGA/EGA
Нажмите эту клавишу более 5 секунд и отпустите: система сброса
(Эта операция недопустима при открытии меню OSD)
"SW" Переключатель входного сигнала Ypbpr/RGBS/RGBHV.
(Эта операция недопустима при открытии меню OSD)
"Зажим sp" и "зажим" пожалуйста, не регулируйте эту кнопку, кромеThemonitor ИмеетЧерныйТовар или изображение обесцвечивания.
Для большего контроля функций, пожалуйста, посмотрите на OSD для работы.
Нет сигнала на мониторе
Пожалуйста, проверьте входные и выходные кабели, убедитесь, что все кабели подключены. И убедитесь, что питание включено.
Монитор говорит "нет сигнала"
Пожалуйста, нажмите "SW" для переключения входного сигнала.
Вход не поддерживает
Когда ваш монитор отображает «вход не поддерживает», возможно, вам нужно изменить на Низкое разрешение.
Пожалуйста, нажмите «вниз/Авто» более 5 секунд и отпустите. Разрешение сброса до 800*600.
ИзображенияНе полныйOnyouЭкран
Пожалуйста, entermenu для настройки положения изображения и зума.
Дрожание изображения или замораживания
Пожалуйста, нажмите"Вниз/Авто ",СистемаАвтоматическое сканирование входного сигнала и восстановлениеИзображения.
Есть черный элемент на экране, или весь экран слишком черный, или изображение обесцвечивание
Пожалуйста, отрегулируйте «Clamp sp» и «Clamp st», пожалуйста, держите «Clamp st» меньше, чем «Clamp sp».
МыПредлагаем "зажим st" набор "03", "зажим sp" набор "04".
Цветное изображение не правильно
Отрегулируйте RGB VR.



Технические характеристики:


Входная мощность: 5VDC +/-0,5 В (2А)


Вход сигнала:


CGA/EGA 14,5 кГц-16,5 кГц 23,5 кГц-25,5 кГц 30,5 кГц-32,5 кГц


RGBHV: 30,5 кГц-32,5 кГц


VGA: 30,5 кГц-32,5 кГц


Ypbpr: 480 P, 576 P, 720 P, 1080 P


Ycbcr: 480i, 576i, 720i, 1080i


Выход сигнала:

VGA: 640*480800*600,1024*768,1360*768

Пользователь управляет:
Переключатель ввода, увеличение изображения, положение изображения,
Выход Разрешение, RGBРегулировки усиления.

Цвет: зеленый


Размер: 117*100*20 мм


Длина кабеля: 50 см

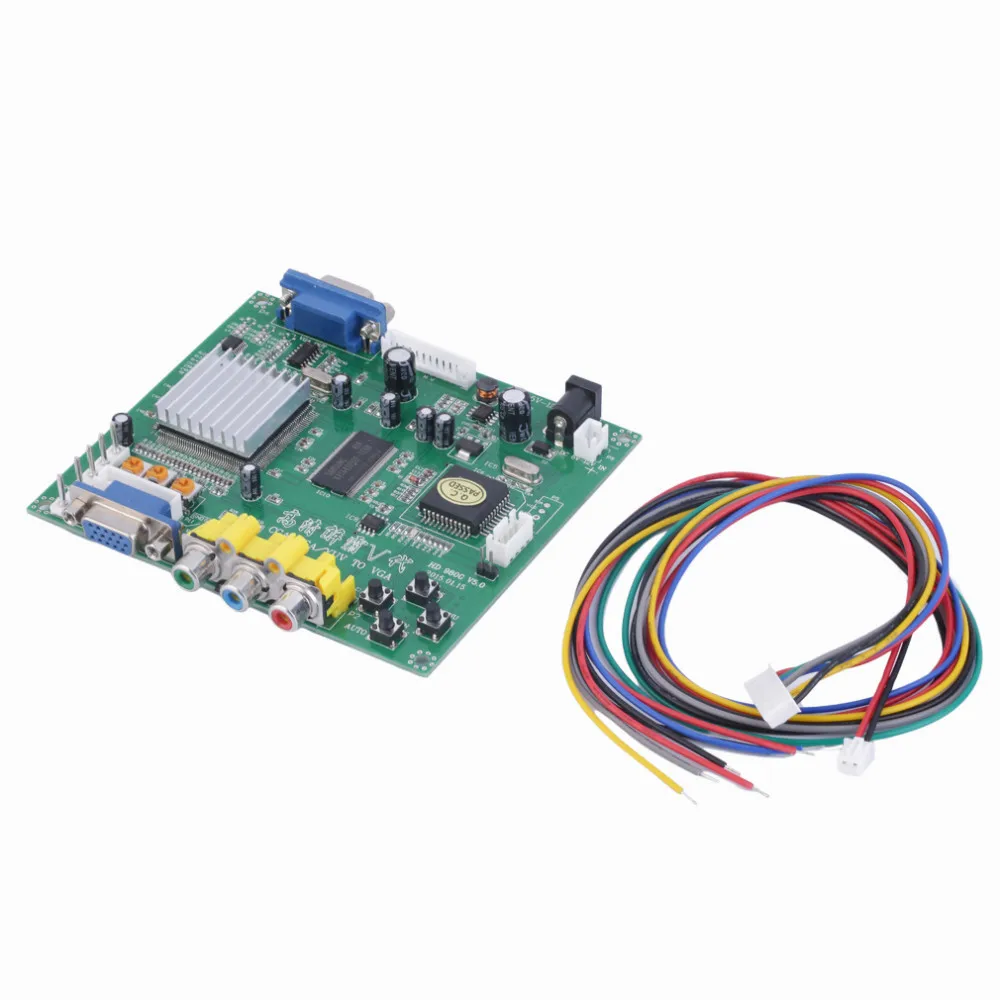

Посылка включает:


1x Конвертер доска HD9800 V5

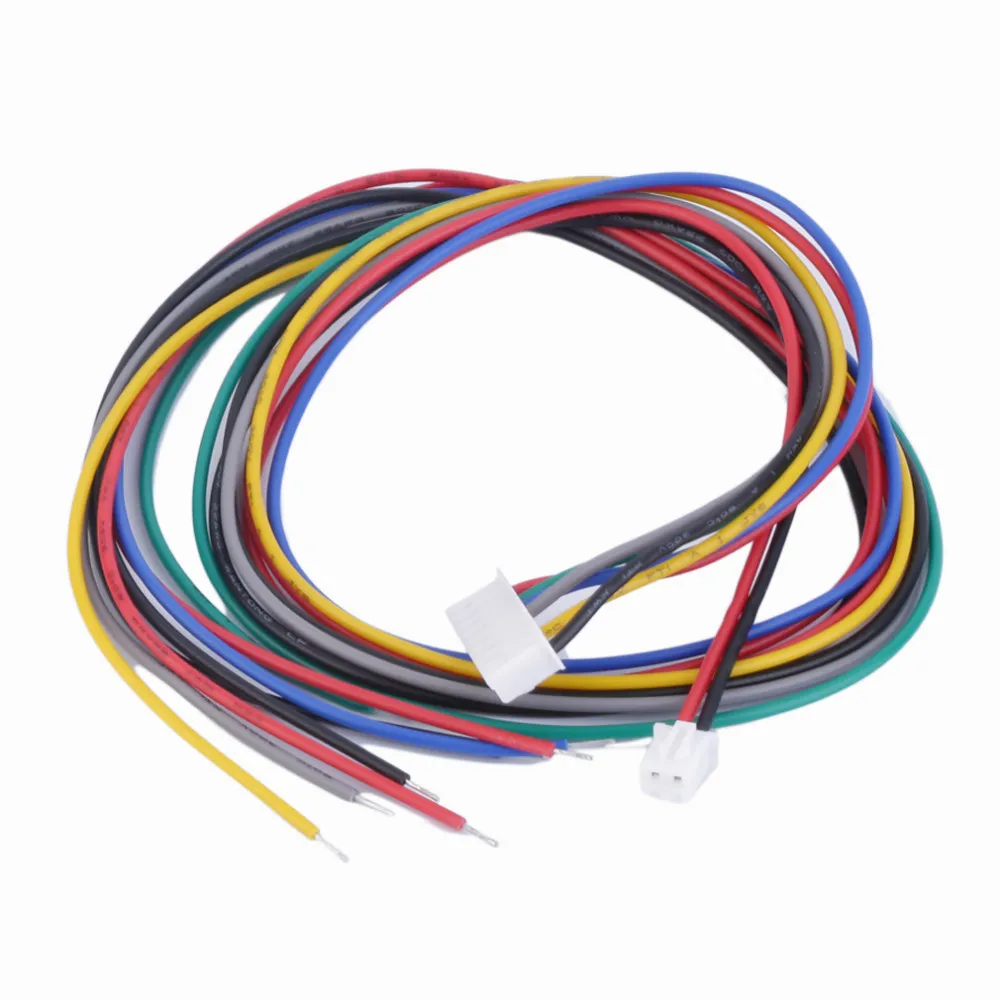

1 х 2 P провод питания


1x8 P сигнальный провод

'
