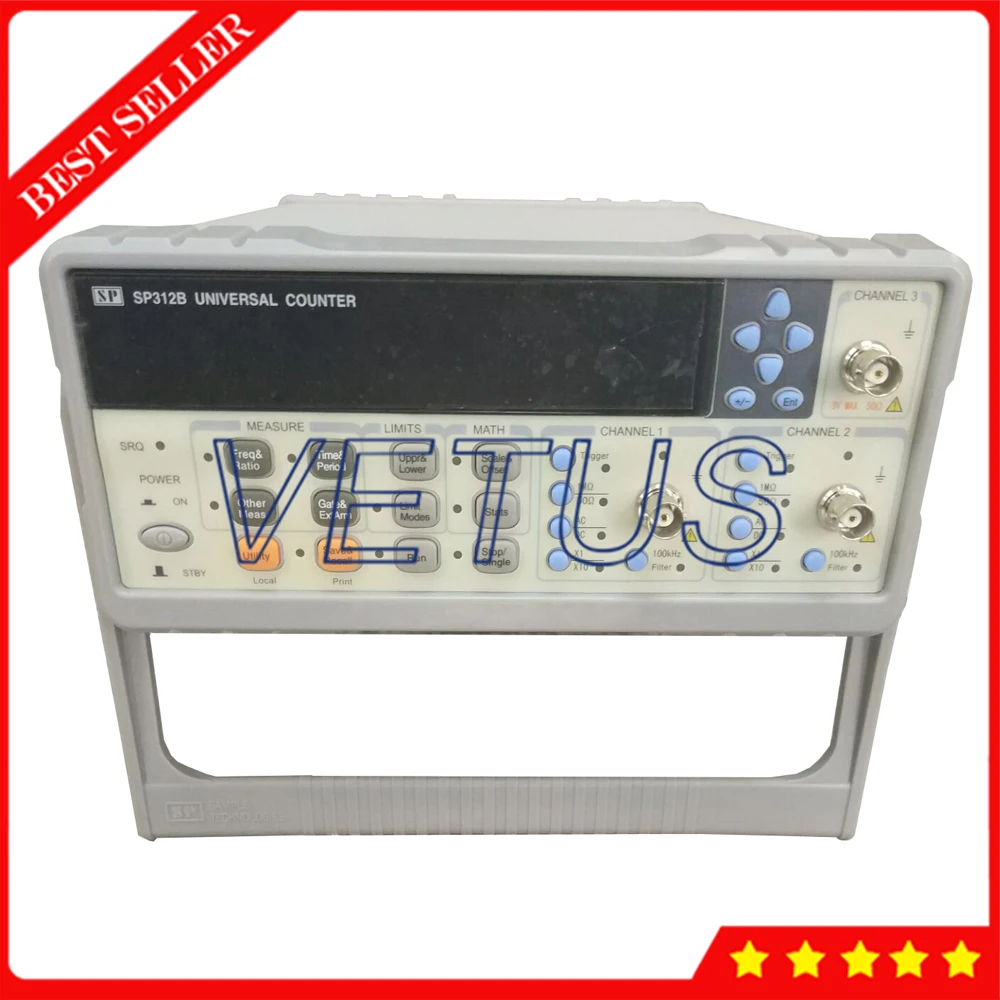

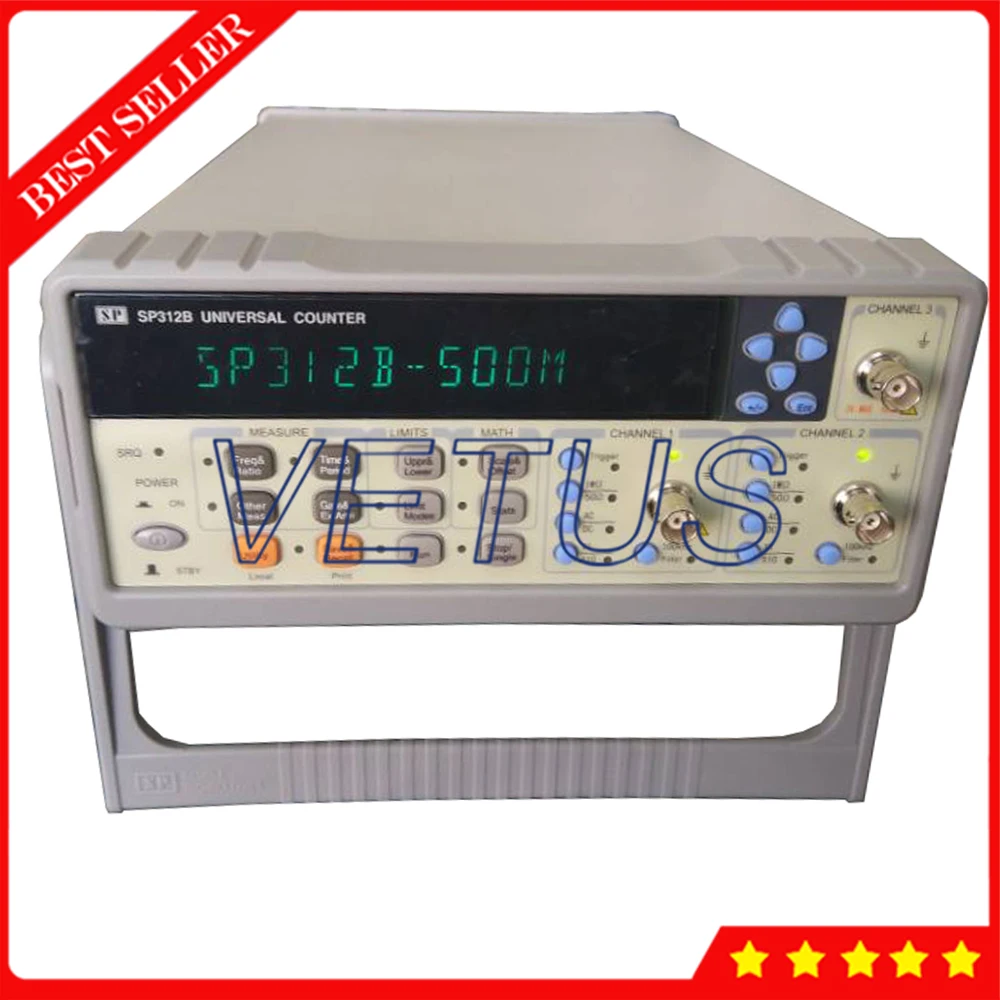

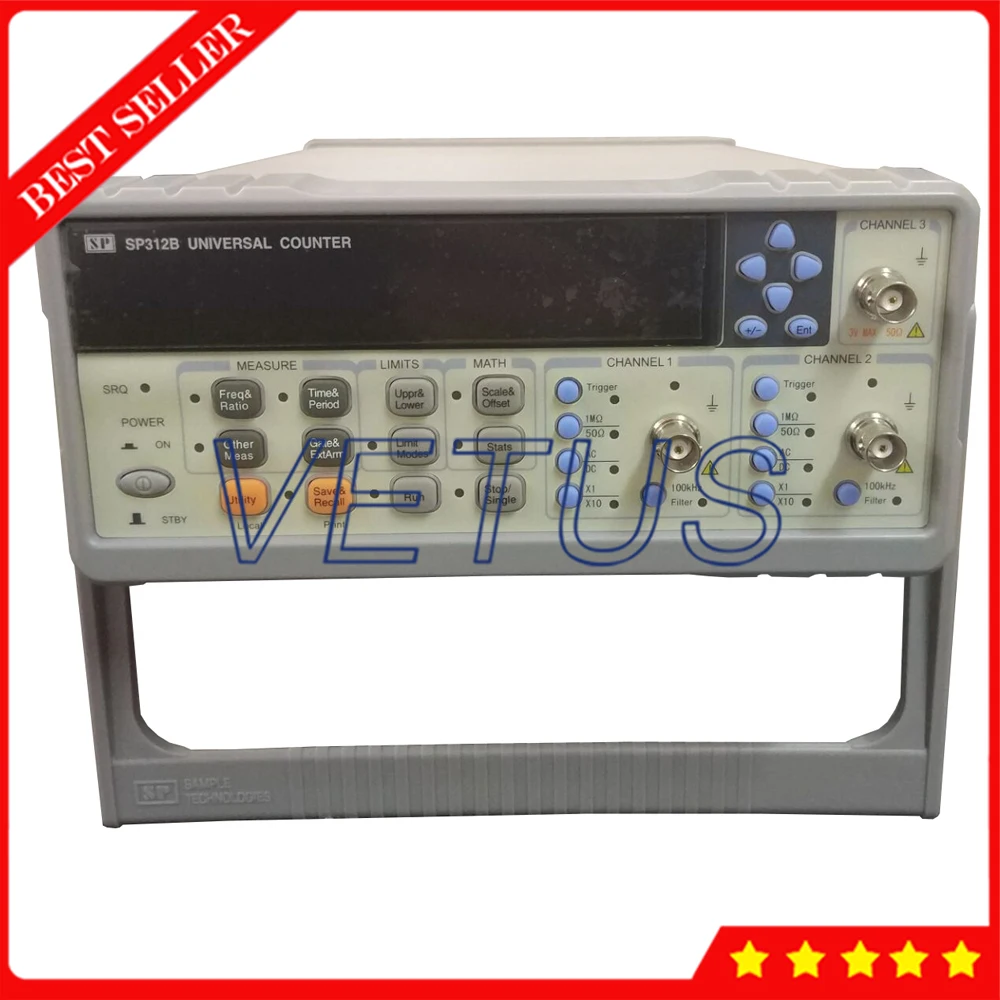

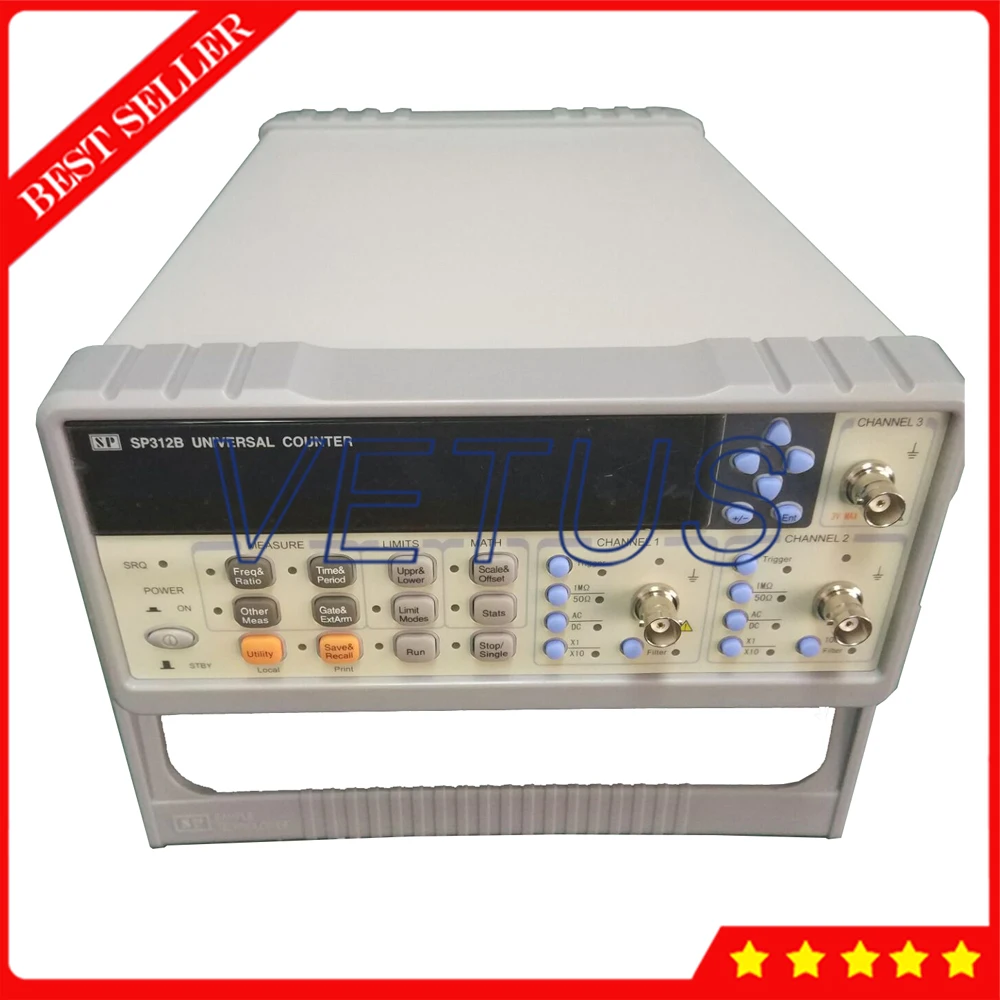

Многофункциональный VFD дисплей счетчик частоты измеритель высокого разрешения

Многофункциональный VFD дисплей счетчик частоты измеритель высокого разрешения

Характеристика:

* Использование высокопроизводительного частотного стандарта 50 МГц, разрешение измерения частоты 8 в секунду, измеренное с разрешением 20 нс.

* Микроконтроллер AVR включает высокопроизводительные, крупномасштабные интегральные схемы и CPLD устройства, аппараты и высокую надежность.

* Канал 1 Частота 50 МГц/100 МГц.

* Для измерения одного интервала времени и ширины одного импульса.

* Измерение частоты с предельным расчетом, математические функции.

* Измерение частоты имеет многократное среднее, максимальное, минимальное, максимальное отклонение, одно абсолютное отклонение, одно относительное отклонение (PPM), стандартное отклонение, отклонение alendronate статистическими возможностями.

* Временные интервалы, ширина импульса, фаза, с фиксированным циклом измерения ворот несколько раз среднее измерение, может значительно улучшить точность измерения.

* Измерение счета с фиксированной функцией отсчета ворот и функцией подсчета вручную.

* Счетчик текущих параметров автоматическое хранение, выключение не теряется.

* Счетчик измерений может хранить девять состояния.

* Универсальные стандарты последовательного интерфейса RS232C и интерфейс Centronics принтера-это стандартная конфигурация.

* Инструменты, используемые VFD, эстетично; Маленький размер, удобная работа.

Спецификация:

Частотный диапазон

Besic

Канал 1

0,14 МГц ~ 50 МГц

01 Тип

Канал 1

0,14 МГц ~ 100 МГц

  Канал 3

100 МГц ~ 500 МГц (05 Тип)

100 МГц ~ 1,5 ГГц (15 типов)

100 МГц ~ 2,5 ГГц (25 типов)

100 МГц ~ 3 ГГц (30 типов)

Динамический диапазон

30mVrms ~ 1,5 Vrms Синусоидальная волна (0,14 МГц ~ 100 МГц)

Точность измерения

± 2 × 10-8/Ворота

Разрешение измерения частоты

8 бит/сек

Измерение недели

20ns/10ns ~ 7000s

При измерении диапазона

40ns ~ 7000s

При измеренном разрешении

20ns

Измерение фаз

Частотный диапазон входного сигнала

1 Гц ~ 10 кГц

Амплитуда входного сигнала

≥ 2Vp-p

Диапазон измерения

1 ~ 359 °

Показать, что минимальные эффективные Биты (LSD)

0,1 °

Погрешность измерения

± 3 ° ± Шум сигнала, вызванный ошибкой

Измерение ширины импульса

≥ 20 нс/40 НС, цикл <100 с

Измерение рабочего цикла

1 ~ 99%, цикл <100s

Измерение счета

1 × 1012

Способы соединения

Канал 1, 2 AC / DC

Канал 3 переменного тока

Входное сопротивление

1 м Ω/ 45pF или 50 Ω

Временная база

Кристальная температура 5 МГц (≤ ± 1 × 10-8/D)

Размеры

255 мм × 100 мм × 370 мм

Вес

3 кг
