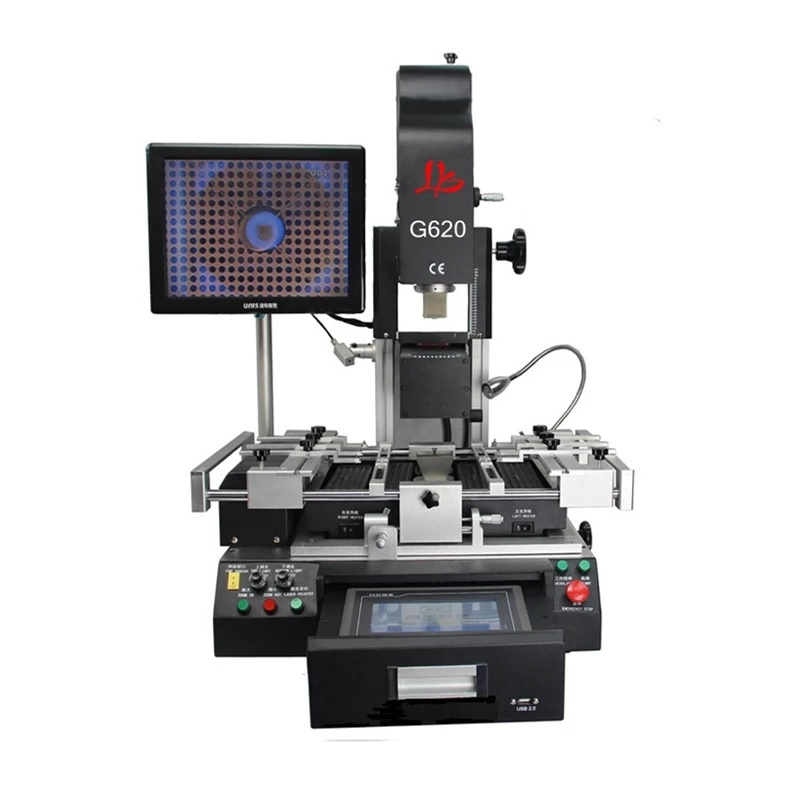

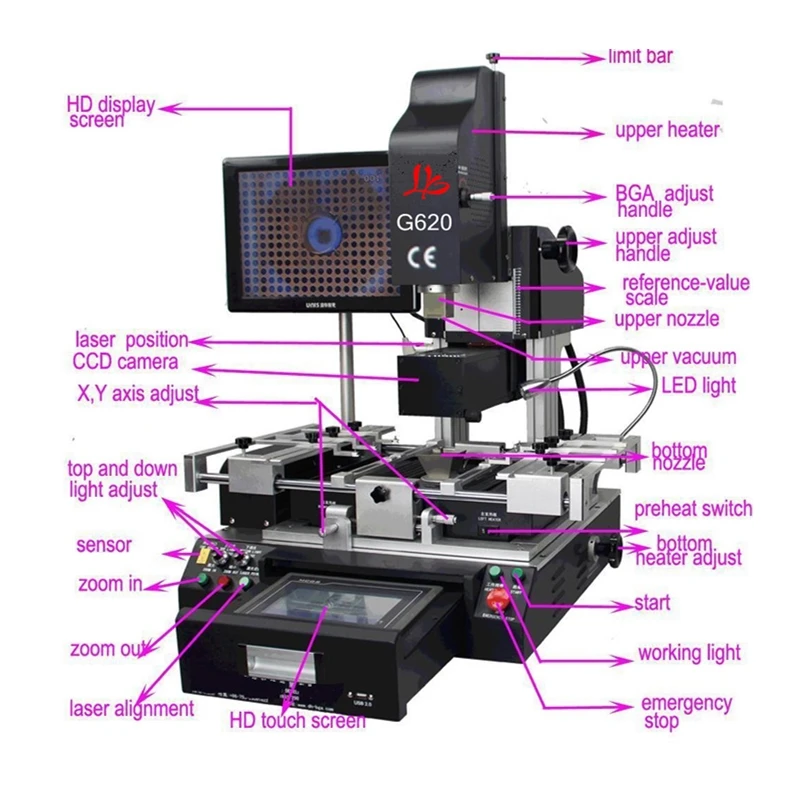

5300 W LY G620 ящика дизайн оптический центровка корпуса BGA паяльная станция

Общая Мощность

5300 W

Верхний нагреватель

1200 W

С нагревом снизу

2 nd: 1200 W 3 rd: 2700 Вт (плюс большой лихорадка области адаптироваться к все виды P доска)

Мощность

220В ± 50/60Hz

Размеры

L550×W580×H720 мм

Позиционирование

V-groove, поддержка PCB можно регулировать в X направлении с внешним Универсальный светильник

Температура управления

K термопара (датчик K) замкнутая петля

Точность темп

± 2 градусов

Размер печатной платы

Макс. 400 × 380 мм мин. 22 × 22 мм

Bga-микросхемы

2*2-50*50 мм

Минимальное расстояние чип

0,15 мм

Внешний датчик температуры

1 (опционально)

Вес нетто

70 кг

Встраеваемый промышленный ПК, сенсорный экран высокой четкостиСделайте работу гуманностью, управлением ЦП и функцией мгновенного анализа кривой. Настройки отображения в режиме реального времени и фактическая кривая температуры, которая также может использоваться для анализа и корректировки кривой при необходимости.

Высокоточное управление замкнутым контуром термопары типа k И автоматическая система компенсации температуры, с процессором и температурным модулем, чтобы включить точное отклонение температуры, чтобы добавить и вычесть 2 градусов. Между тем, внешний соединитель измерения температуры включает дикцию температуры и точный анализ кривой температуры в реальном времени.

V-groove PCB работает для быстрого, Удобное и точное позиционирование, которое может удовлетворить все виды печатных плат.

Гибкая и удобные удаляемые приспособлениеНа печатной плате может защитить устройства PCB fringe от повреждения и трансмутации. Он также может адаптироваться к переработке различных BGA.

Различные размеры сопел из сплава BGA,Который можно регулировать на 360 градусов для легкой установки и замены.

Три независимых обогреватели:Три температурных зоны могут самостоятельно нагреваться, и они являются несколькими температурными режимами, которые могут обеспечить лучшую интеграцию различных температурных зон. Температура нагрева, время, наклон, охлаждение и вакуум могут быть установлены в интерфейсе человека-машины.

Есть 8 ступеней контроля температуры вверх и вниз.Массивное хранилище температурных кривых, которые доступны в любое время в соответствии с различными BGA. Анализ кривой, настройка и регулировка также доступны с помощью сенсорного экрана. Три зоны нагрева используют независимый расчет PID для контроля процесса нагрева, чтобы обеспечить более точную температуру.

Высокомощный поперечный вентиляторЧтобы обеспечить быстрое охлаждение печатной платы и предотвратить деформацию печатной платы. Есть также внутренний вакуумный насос и внешний Вакуумный патрон, который может помочь получить чип BGA;

Собирательной с управления звуком Функция раннего предупреждения. Он может предупредить работников Сделать относительную подготовку 5-10 секунд до завершения удаления или сварки. Система охлаждения начнется после того, как вертикальный ветер прекратит нагревание. Когда температура падает до нормальной температуры, процесс охлаждения прекратится автоматически, так что машина не будет стареть после температуры нагревается.

Рокер контроллер Для управления верхним нагревателем идет вверх и вниз свободно, а также имеет функцию масштабирования изображения.

CE сертификат,Оснащен аварийным выключателем и автоматическим устройством защиты от отключения питания при аварийной ситуации.
