WDS-650 автоматическая паяльная станция bga для материнской платы мобильного телефона

Многие модели паяльной станции BGA представлены здесь!

Пожалуйста, свяжитесь с нами,

Поэтому мы можем помочь вам выбрать правильную машину, чтобы удовлетворить ваши потребности и соответствовать вашему бюджету!

Автоматическая WDS-650 SMT машина для выбора и установки с оптическим выравниванием

Параметр

Общая мощность

Макс 6400W

Верхний Мощность нагрева

1200W

Нижняя Мощность нагрева

Вторая зона: 1200 Вт, третья зона: IR 4000 Вт

Блок питания

(Однофазная сеть) схема соединений для настройки 220V ± 10V 50Hz ± 3 Гц 5,4 кВА

Размеры машины

L600 * W640 * H850mm

Позиционирование путь

Слот для карты Vshape, держатель PCB может регулироваться осями X и Y

Контроль температуры

K-type термопары замкнутого контура управления,

Независимый контроль температуры

Размер печатной платы (макс.)

410*380 мм

Размер печатной платы (мин)

10*10 мм

PCB Blowup диплоидных

2-50X

Вес машины

60 кг

Регулятор температуры с термопарным порты

3 предмета,

Характеристика

»»  Независимый 3 зоны нагрева контроль температуры

Система

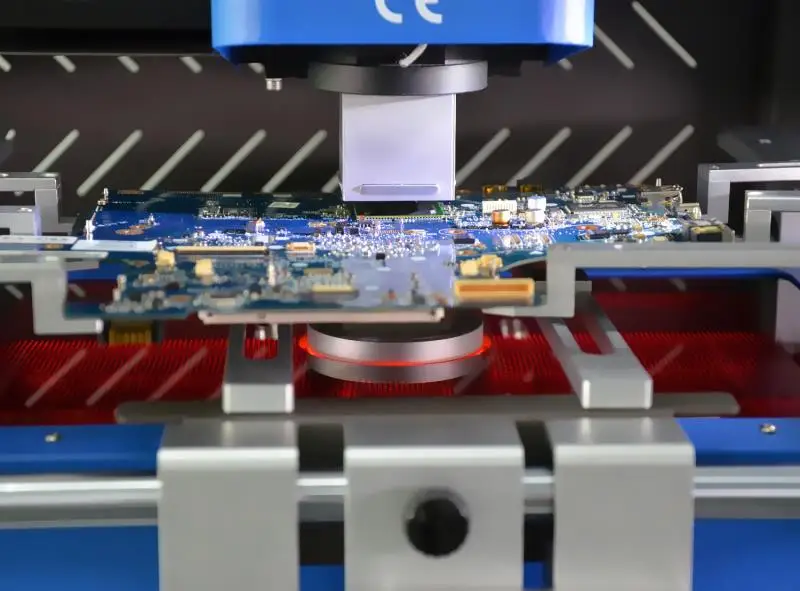

1. Верхний и нижний нагрев горячего воздуха, ИК-зона предварительного нагрева принимает импортированную инфракрасную Позолоченную световую трубку, чтобы быстро нагреваться, который может нагреваться одновременно от верхней части компонента до нижней части печатной платы, Чтобы сделать печатную плату нагреваемой в среднем, обеспечить эффект сварки; Нижний ИК-нагрев, контроль точности температуры в пределах ± 1 ℃.8 сегментный контроль температуры независимо. Инфракрасная позолоченная Световая трубка контролирует нагревание независимо.

2. Нагрев горячим воздухом для BGA и PCB в то же время, и большой площади ИК нагреватель предварительного нагрева для нижней части PCB, чтобы избежать полностью деформации PCB во время переработы, верхняя или Нижняя температурная зона может использоваться отдельно и свободно соединять энергию верхнего и нижнего нагревательного элемента.

3. Приняты высокоточные K-type термопары close-loop управления и PID параметры самонастройки системы;

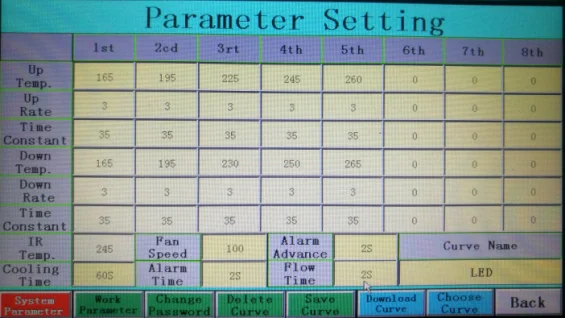

4. Кривые температуры могут отображаться с функцией мгновенного анализа кривых и могут быть сохранены многогрупповые данные пользователя; Температура может быть протестирована точно через внешний интерфейс измерения, кривые могут быть анализированы, установите и исправьте на сенсорном экране в любое время.

»»  Точность оптическая система выравнивания

 Использование высокой четкости и регулируемой системы оптического выравнивания цвета CCD, разделения луча, усиления,Снижение, тонкой настройки и автоматической фокусировки с функцией автоматического хроматической аберрации разрешение и регулировкой яркости, Регулируемая контрастность изображения; Оснащен 15 "высокой четкости ЖК-монитора.

»»  Многофункциональная и гуманизированная операционная система

1. Принятие HD сенсорного интерфейса человека-машины; Верхняя нагревательная головка и монтажная головка разработаны 2 в1; Обеспечение многих видов титана сплава BGA tuyere можно поворачивать в 360 градусов для легкой установкиИ не произведён замену товара.
2.X,Y и R угол принят микрометр, тонкая настройка, точность определения местоположения, точность может достигать ± 0,01 мм.

»» Более высокий уровень безопасности функция защиты от перегрузки

С функцией будильника, после сварки BGA машина может сигнализировать самостоятельно. В случае
Превышение температуры, схема может автоматически отключаться при двойной перегреве
Защита. Температурный параметр имеет защиту паролем для предотвращения любых изменений.
