Бесплатная доставка ЖК-дисплей LVDS плата контроллера с VGA HDMI DVI для 10 1 "1024X600 на

Бесплатная доставка ЖК-дисплей LVDS плата контроллера с VGA HDMI DVI для 10 1 "1024X600 на

Если вы не убедитесь, что плата контроллера в комплекте Поддерживает ли ваша ЖК-панель, пожалуйста, свяжитесь с нами в любое время! :)

Описание товара

Поддерживаемые ЖК-модели:

LP116WSA-TLA1

N116L6-L02

N101LGE-L11

BT101IW02 V0

M101NWT2 R1

M101NWT2 R2

M101NWT2 R3

B116AW02 V0

M101NWT4 R0

M101NWT4 R3

M101GWT9 R4

PQ 3Qi-01

LP101WSA-TLA1

LP101WSA-TLB1

LP101WSA-TLN1

LP101WSB-TLN1

CLAA101NC05

CLAA101NB01

CLAA101NB01A

CLAA101NB03

CLAA101NB03A

BA101WS1-100

HT101WSB-100

HT101WSB-101

B101AW01 V0

B101AW01 V2

B101AW03 V0

B101AW03 V1

B101AW06 V0

B101AW06 V1

B101AW06 V4

B101AW07 V0

LTN101NT06-2

LTN101NT02-A01

LTN101NT02-A04

LTN101NT02-C01

LTN101NT06-001

LTN101NT02-306

LTN101NT07-8

LTN101NT07-9

LTN101NT08-W01

LTN101NT05-L01

LTN101NT09-W

LTN101NT05-T01

LTN101NT05-U04

N101L6-L01

N101L6-L02

N101L6-L03

N101L6-L05

N101L6-L06

N101L6-L0A

N101L6-L0B

N101L6-L0C

N101L6-L0D

N101L7-L01

N101LGE-L21

N101LGE-L31

N101LGE-L41

Примечание:

1. Если ваша ЖК-панель включена в список выше, вы можете использовать текущее соединение для создания вашего заказа напрямую. Но лучше оставить сообщение, чтобы сообщить нам точный номер модели вашей ЖК-панели.

2. Если ваша ЖК-панель не включена в вышеуказанный список, пожалуйста, не используйте текущие ссылки для создания заказа напрямую. Вы можете оставить сообщение или связаться с нами напрямую и сообщить нам номер модели вашей ЖК-панели, наш техник поможет Вам выбрать лучшую ссылку для создания вашего заказа.

Описание товара

1.Общее описание

М. NT68676.2Это многоцелевая плата ЖК-контроллера, которая поддерживает HDMI + DVI + VGA различные видео сигнала и Двухканальный 8 бит LVDS выходной интерфейс. LVDS выходной сигнал может до 1920X1200 @ 60 Гц.

М. NT68676.2С функцией аудио, Поддержка прямого аудио сигнала от входа HDMI или внешнего аудио сигнала от аудиоразъема. Выходной динамик 2X1W (8Ω).

NT68676.2Также поддерживает инфракрасный пульт дистанционного управления, контроль яркости подсветки (опционально, требуется пользовательская прошивка), выход наушников.

2.. Функциональная компоновкаПлаты ЖК-контроллера

Набор микросхем

NT68676UFG (Новатэк)

Поддержка ЖК-панели

Интерфейс

Одноместный/Двойной LVDS

Разрешение

До 1920X1200 @ 60 Гц

Мощность

Для доски

12V DC источник питания

К ЖК-панели

3,3 В, 5 В, 12 В

Управление

Режим низкого энергопотребления

Режим ожидания

<0,5 W (плата только)

Язык OSD

Упрощенный китайский, английский, французский, немецкий, итальянский, испанский, португальский, корейский (по желанию)

Ключевая функция

7 клавиш

Питание, меню, Vol-,Vol +,CH-,CH +, вход

5 клавиш (по умолчанию)

Питание, меню, вверх, вниз, выход/вход

Видео вход

HDMI

480i,480p,576i,576p,720p,1080i,1080p

DVI

480i,480p,576i,576p,720p,1080i,1080p

VGA

Аналоговый RGB(0.7Vp-p)

V-H сепаратор синхронизации (TTL)

Аудио вход

0,2 ~ 2,0 VRMS

Аудиовыход

Наушники

Динамик

2X1W (8Ω) THD + N<10% @ 1 кГц

Расширенная функция

ИК-контроль, заводская настройка, регулировка яркости подсветки (опционально, режим затемнения постоянного тока/ШИМ)

3..Функциональная компоновка

Изображение только для справки, фактический товар является стандартным.

Вид сбоку:

3..Функциональная компоновка

Изображение только для справки, фактический товар является стандартным.

Вид сверху:

4.. Размеры печатной платыПлаты ЖК-контроллера

5.Дисплей детальной схемы

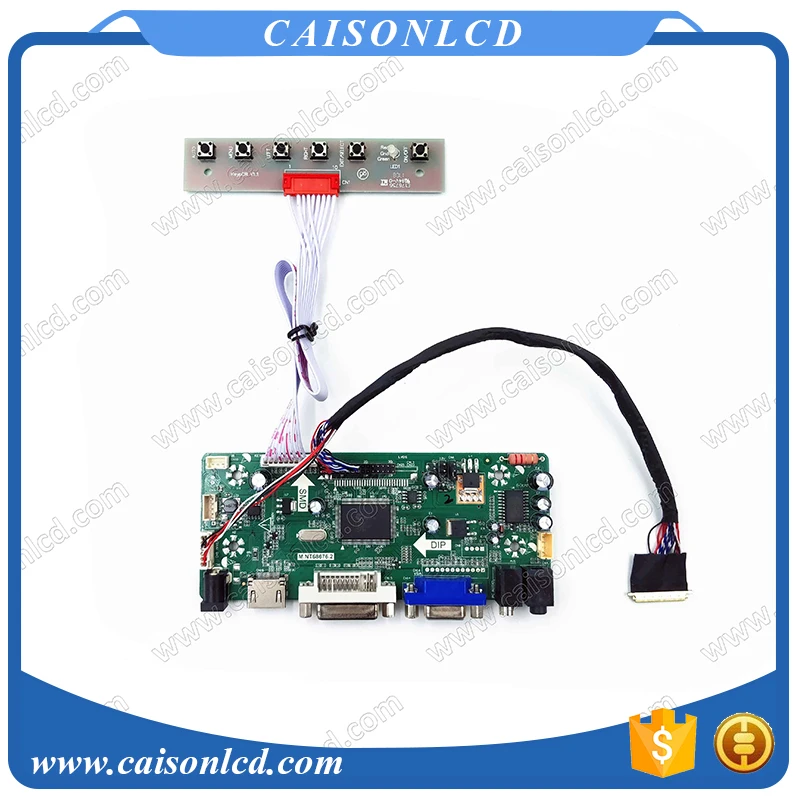

7.Посылка включает в себя:

1.Плата ЖК-контроллера X 1 шт.;

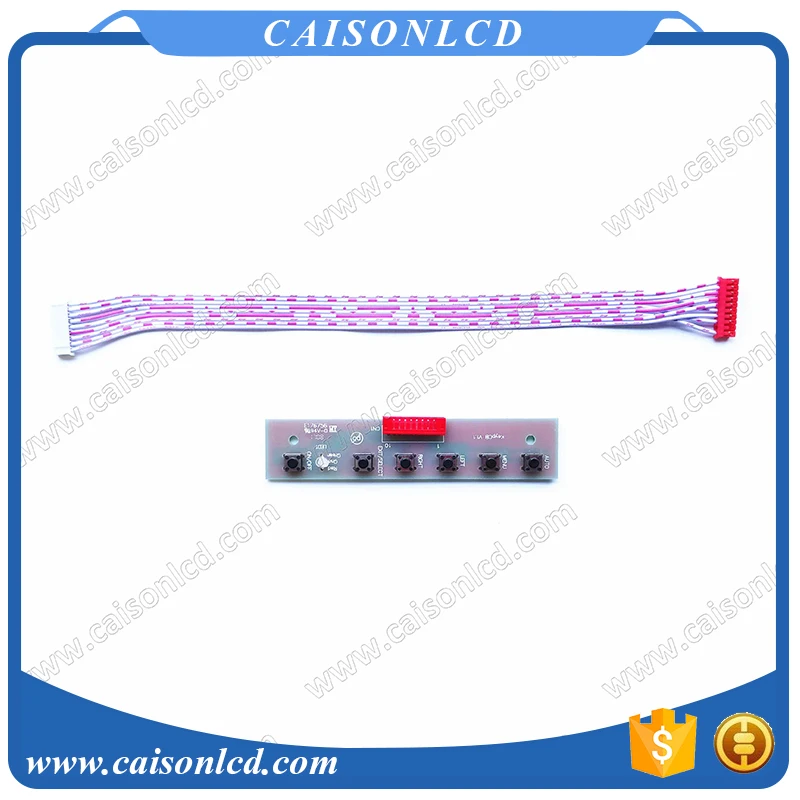

2.Кабель клавиатуры X 1 шт.;

3.LVDS кабель X 1 шт.;

4.Экранная клавиатура X 1 шт.;

Размеры печатной платы

Размер (мм):139 (Д) * 58 (Ш) * 17 (В)
